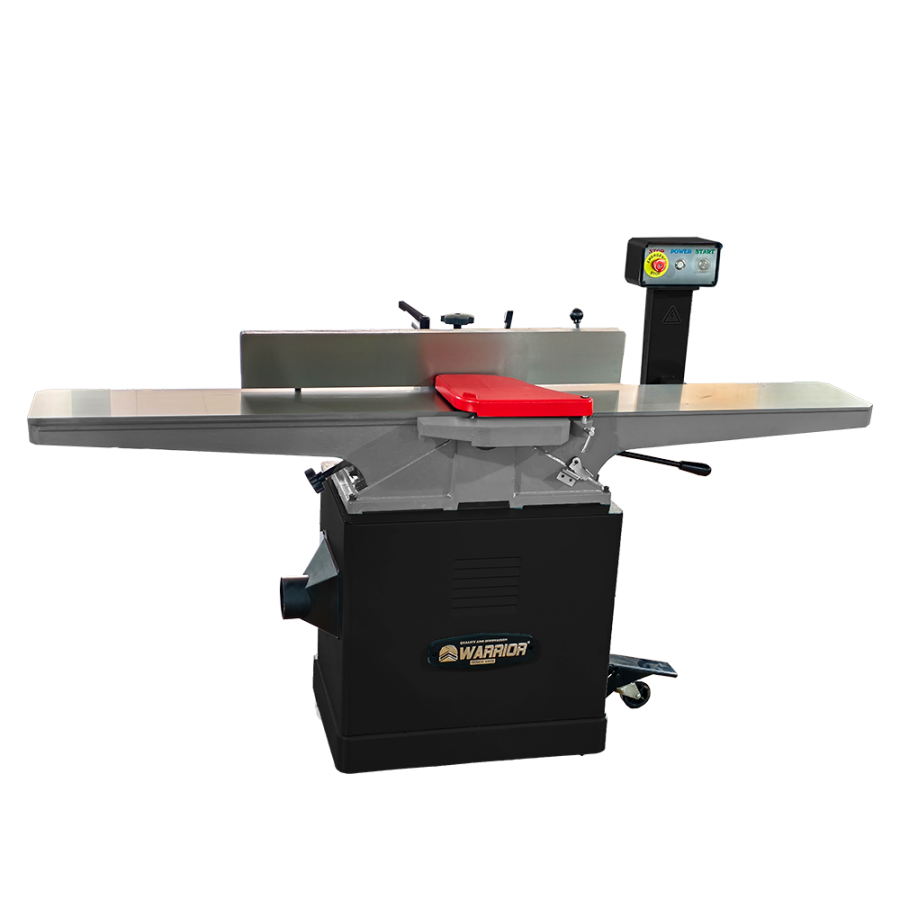

WARRIOR W0103FL HL 400В Фуговальный станок с валом Helical

Name: WARRIOR W0103FL HL 400В Фуговальный станок с валом Helical
Brand: Warrior
Price: 169300 RUB
Availability: SoldOut
Rating: 5 (1 reviews)

Артикул: 0301010179000

169 300 ₽

Срок доставки Уточняйте срок поставки

Стоимость доставки 3600 рублей

Купить Добавить в сравнение

Ширина стола 200 мм
Мощность двигателя 2,2 кВт
Вал Helical

Асинхронный двигатель повышенной выходной мощности 2,2 кВт 400 В
Большие чугунные столы с прецизионной чистовой механической обработкой обеспечивают высокую точность.
Установленный по центру большой чугунный параллельный упор, с возможностью наклона от -45° до + 45°.
Усиленный четырёхножевой режущий вал обеспечивает быстрое резание при отличной чистотой обработки.
Планка для выбор...

Подробнее

Наличие на складах

Общий остаток на складах: уточняйте наличие

Купить запчасти

Преимущества
Характеристики
Комплектация
Инструкции
Сравнение
Запчасти
Сервис
Отзывы
Описание

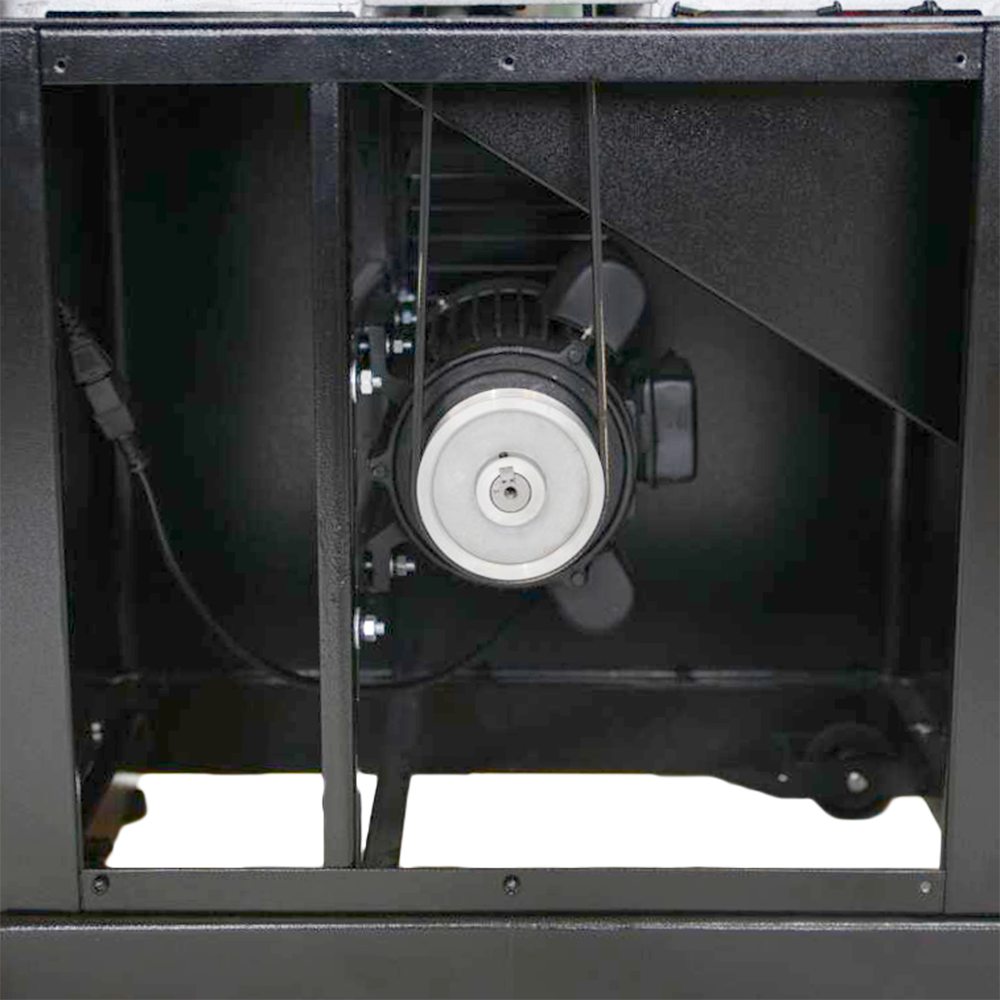

Асинхронный двигатель повышенной выходной мощности 2,2 кВт 400 В
Большие чугунные столы с прецизионной чистовой механической обработкой обеспечивают высокую точность.

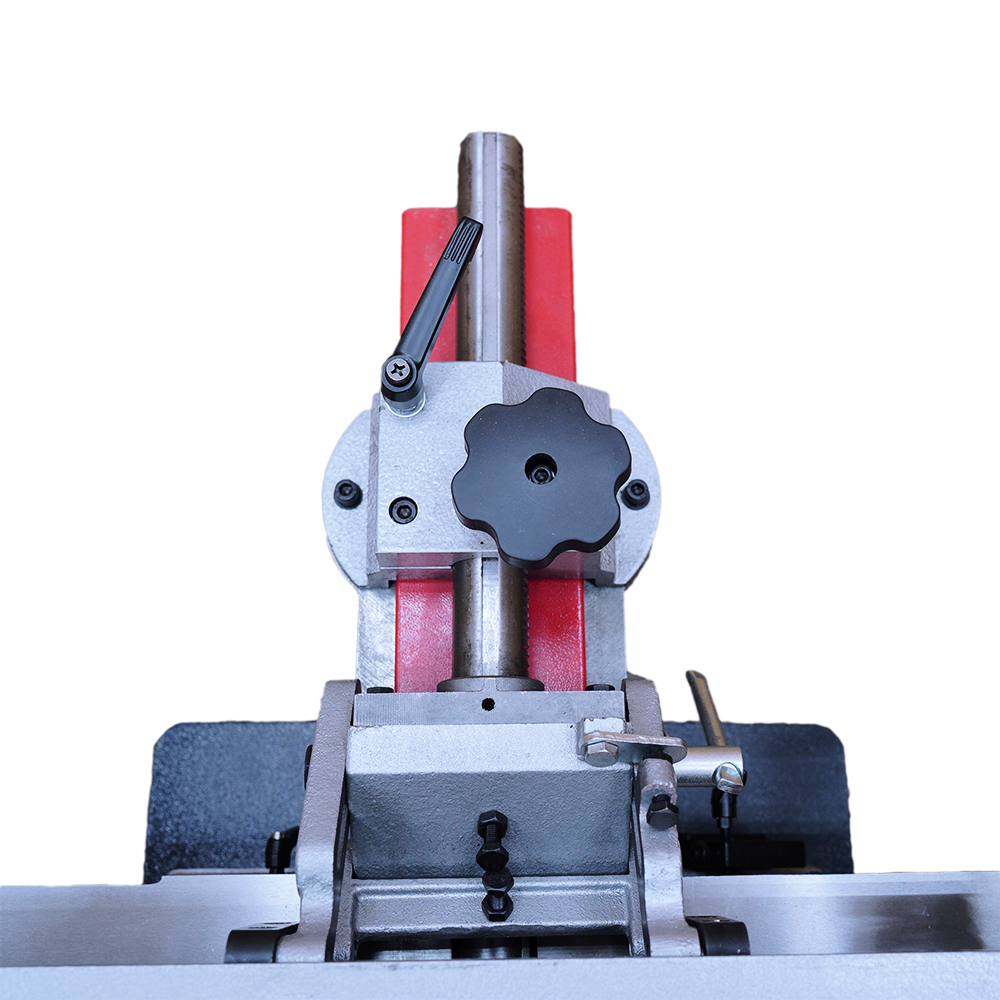

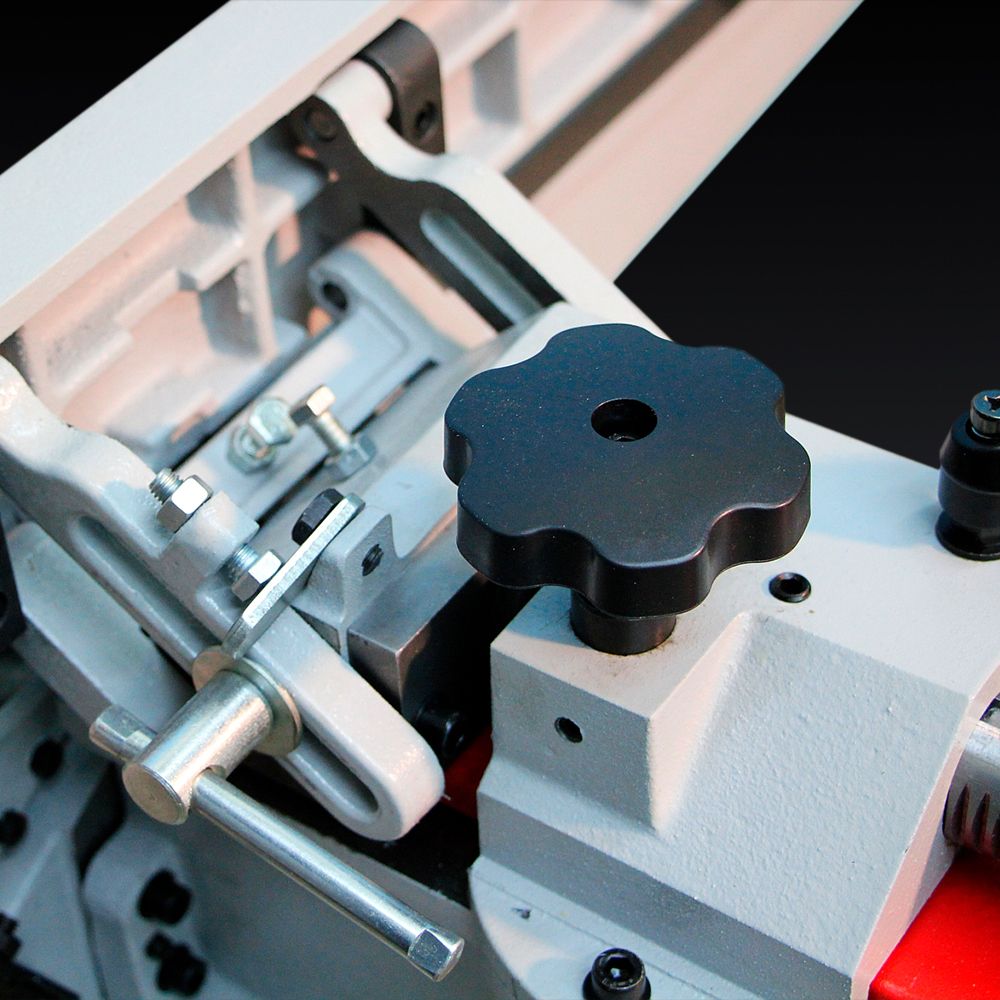

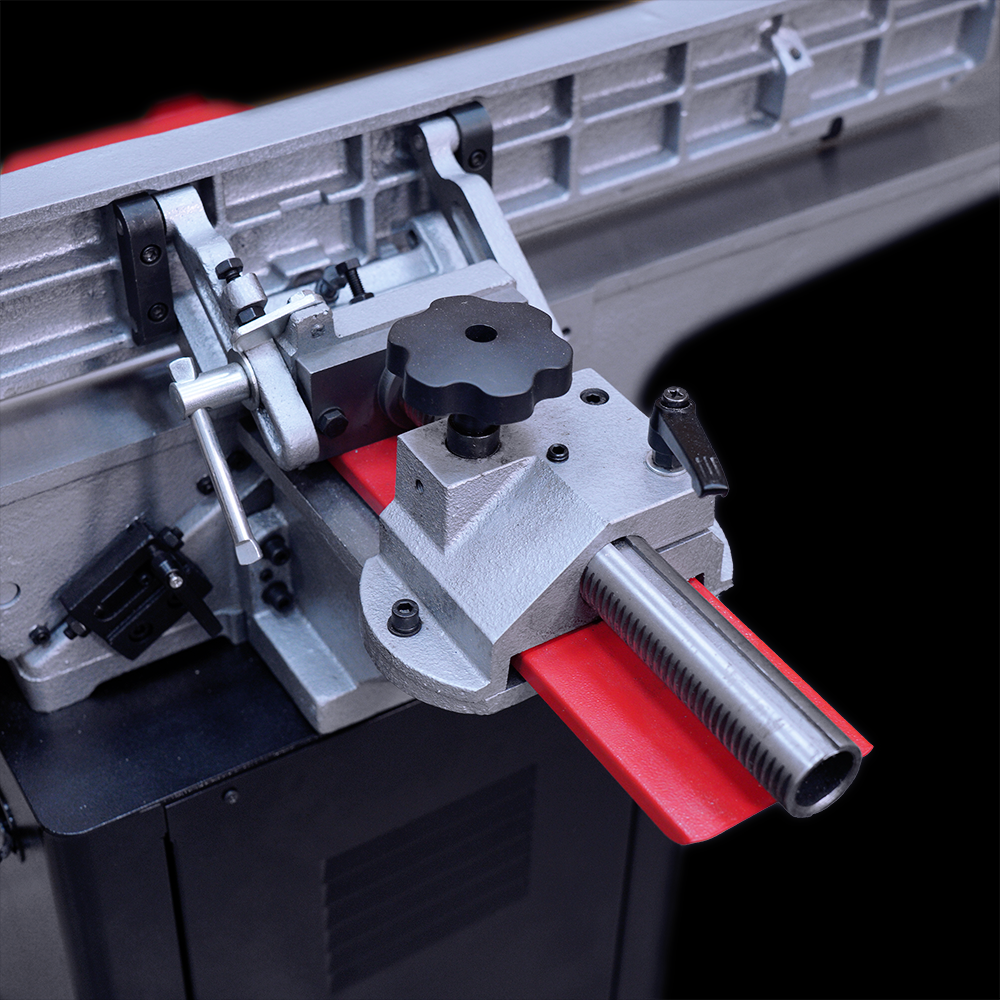

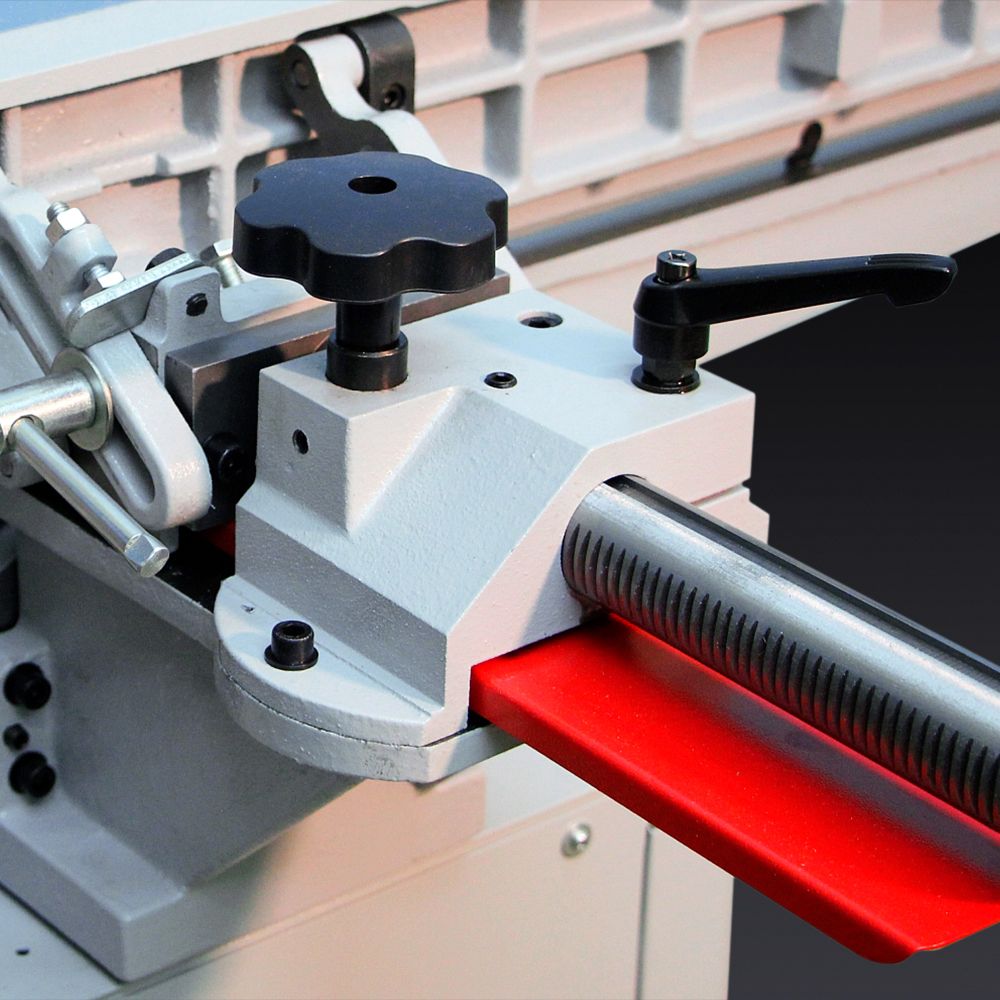

Установленный по центру большой чугунный параллельный упор, с возможностью наклона от -45° до + 45°.
Усиленный четырёхножевой режущий вал обеспечивает быстрое резание при отличной чистотой обработки.
Планка для выборки фальца встроена в стол для обеспечения универсальности.

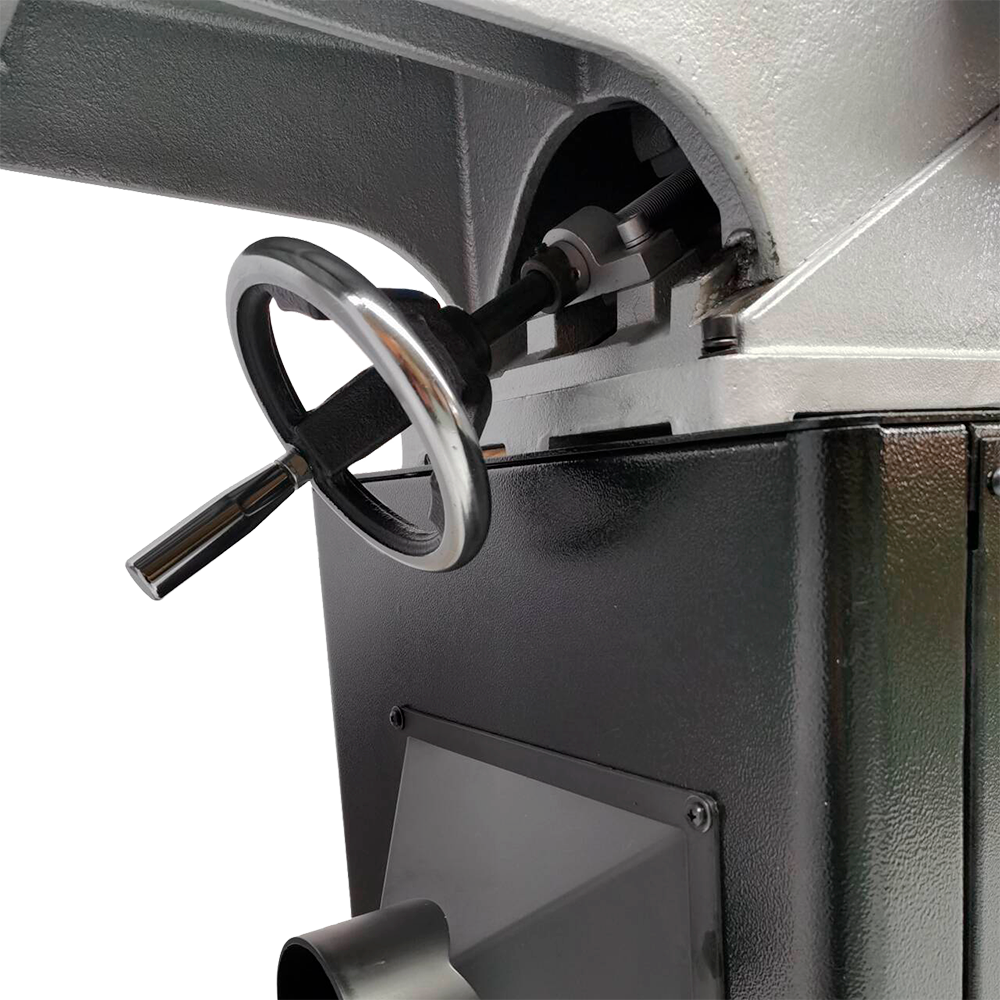

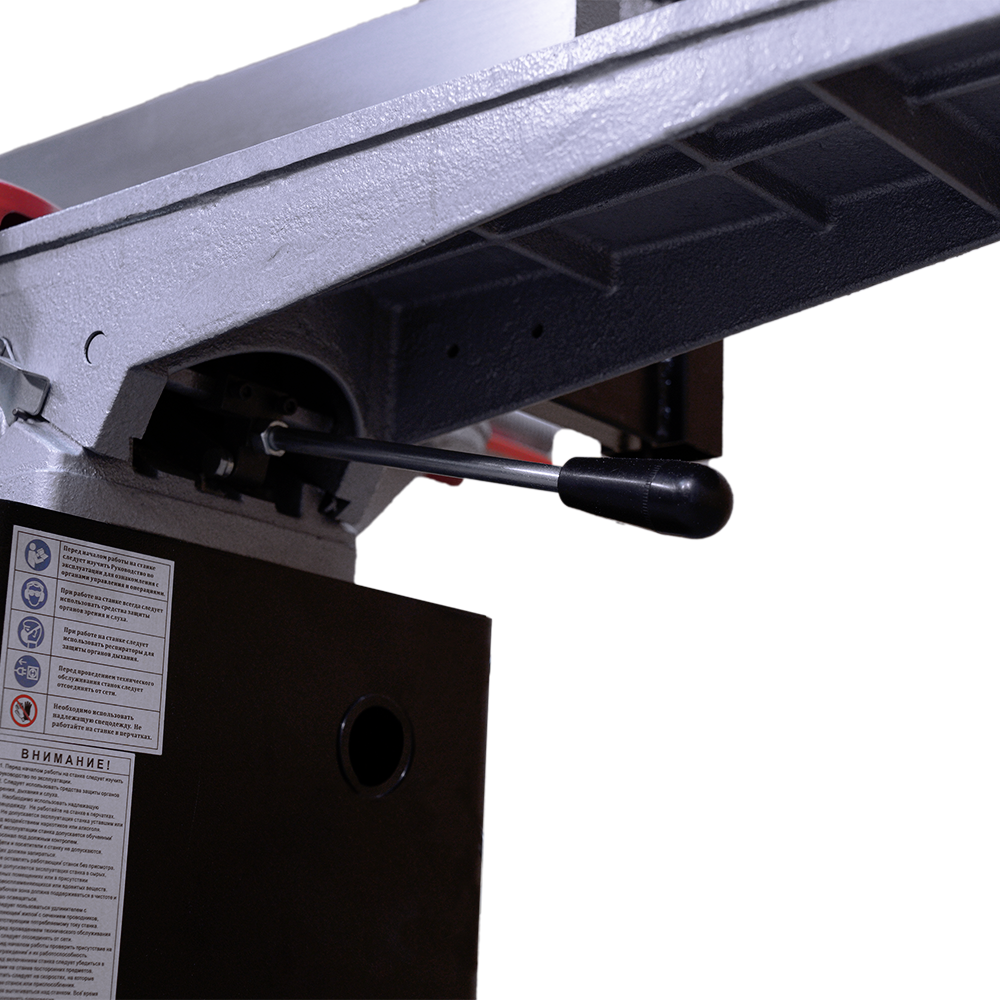

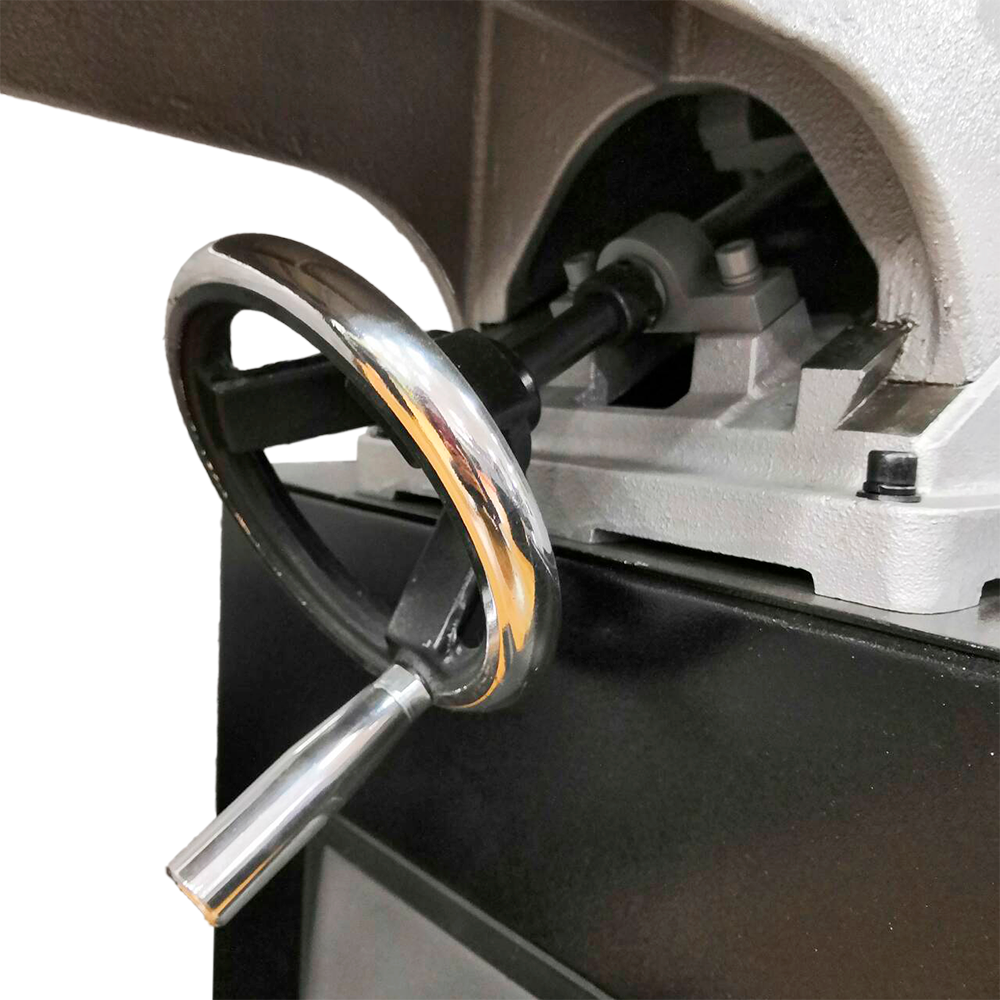

Приемный столы просто регулируется маховиком с удобной фиксирующей рукояткой. Подающий стол регулируется быстродействующим рычагом.

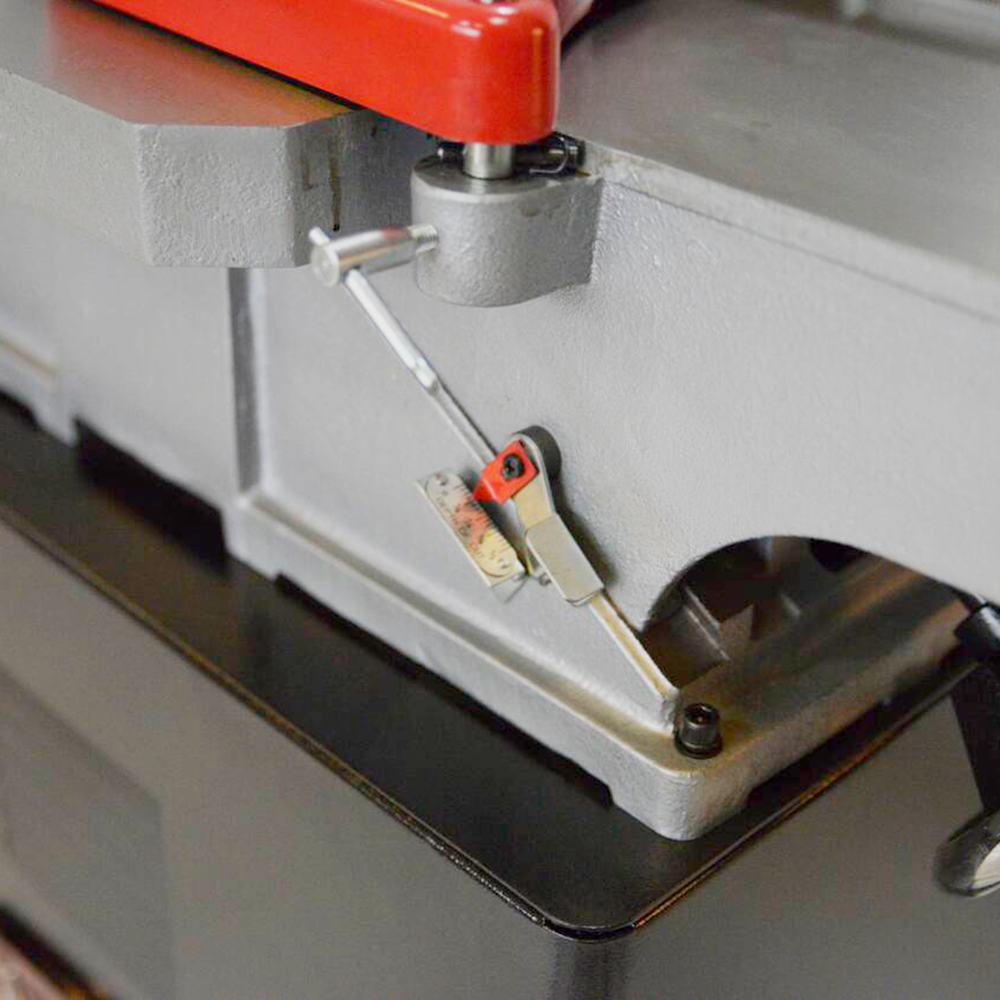

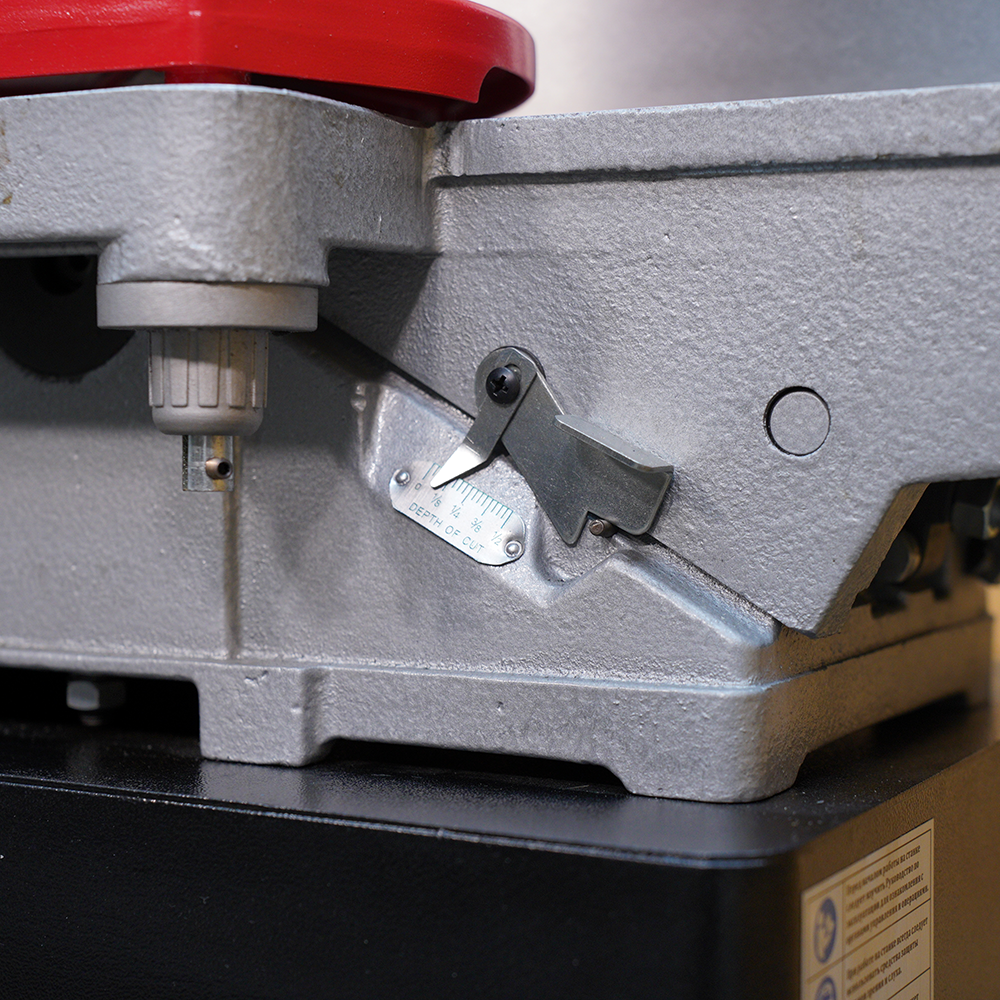

Точная и удобная в считывании шкала глубины резания с автоматическим стопором на 3 мм делает простой быструю настройку при повторяющимся фуговании.
Магнитный выключатель с защитой от перегрузки

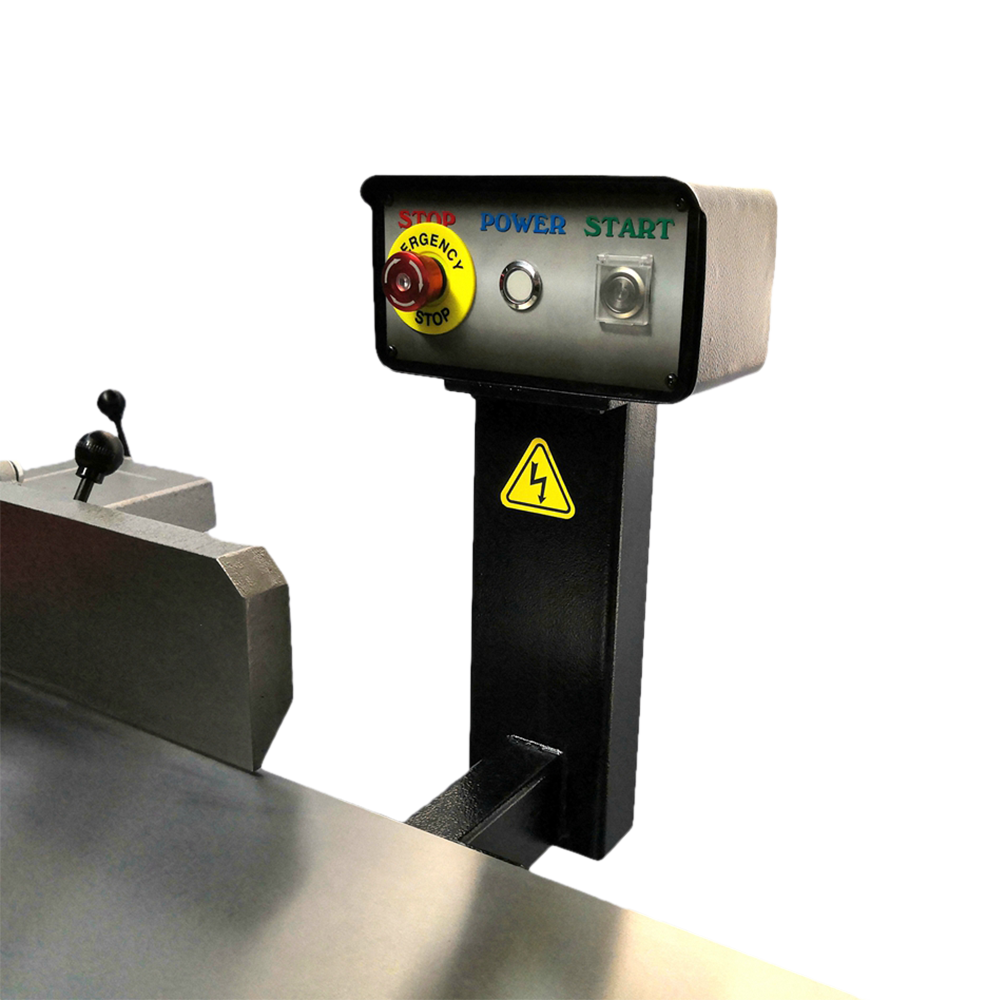

*С апреля 2025 года поставляется в комплектации с выключателем на штанге.

Мощность двигателя выходная 2,2 кВт, 400В

Мощность двигателя потребляемая (пусковой ток) 3,3 кВт (9А суммарно или 3А на 1 фазу)

Ширина реза 203 мм

Максимальная глубина реза 3,2 мм

Максимальная выборка фальца 12,7 мм

Частота вращения режущего вала 4800 об/мин

Режущий вал Helical, 200 мм

Размер ножей 205х20х3 мм

Диаметр режущего вала 78 мм

Количество ножей 52

Размер ножей 15 х 15 мм

Длина стола 1800 мм

Длина подающего стола 880 мм

Длина приемного стола 880 мм

Ширина стола 200 мм

Высота стола от пола 795 мм

Размеры параллельного упора 889 х 124 мм

Угол наклона внутрь и наружу 45°

Фиксированные углы наклона 90°, 45° внутрь и наружу

Диаметр патрубка аспирации 100 мм

Магнитный выключатель C защитой от перегрузки

Размеры в упаковке (Д х Ш х В) 1850 х 450 х 300 мм (фуганок)

Размеры в упаковке (Д х Ш х В) 655 х 455 х 615 мм (станина)

Размеры станка в собранном виде (Д х Ш х В) 1850 x 845 x 1040 мм

Масса нетто / брутто 205 / 217 кг

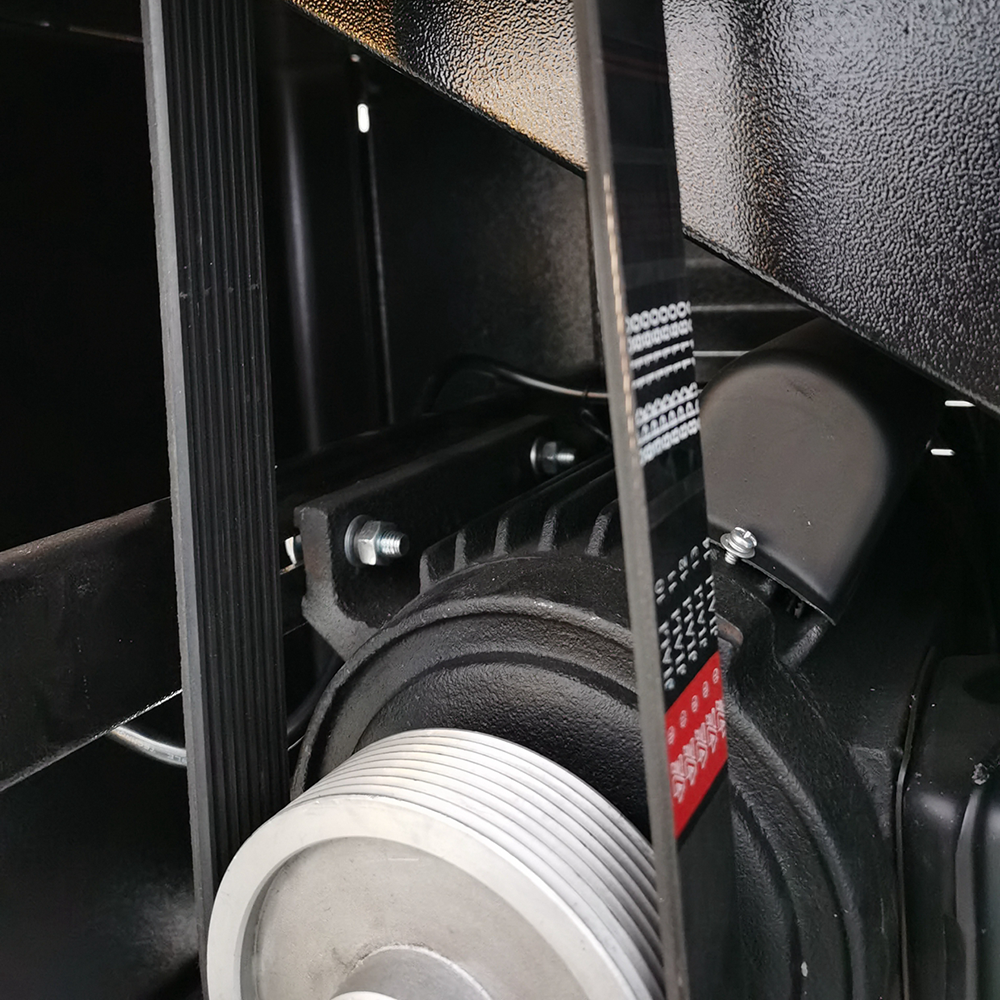

Запасной приводной ремень

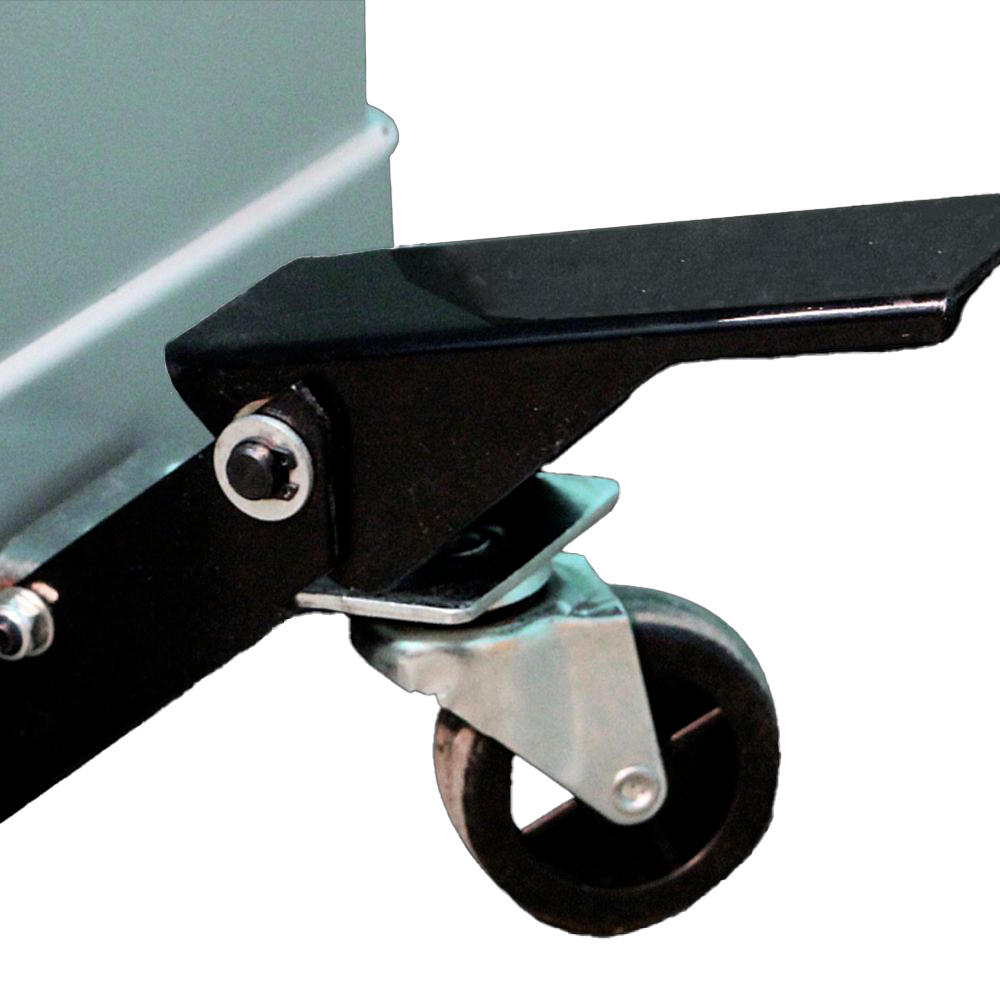

Мобильная база - корпус на колесах

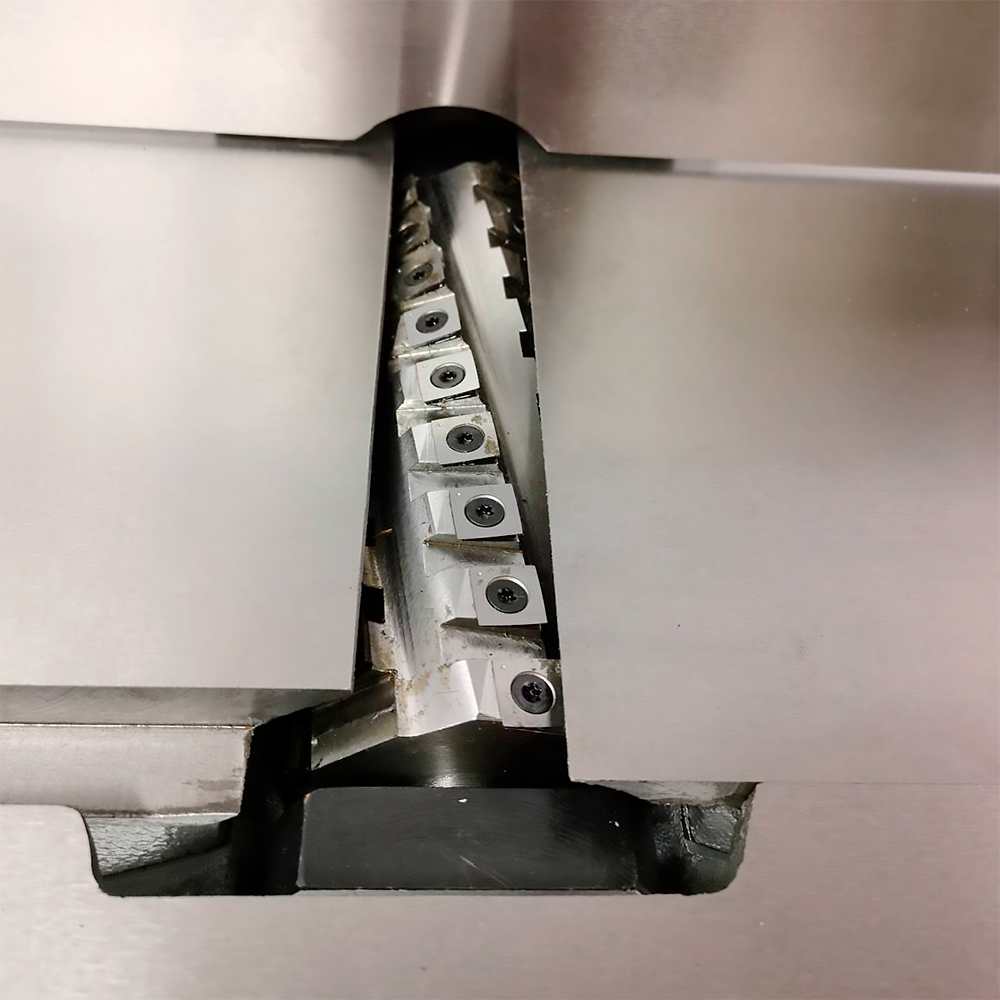

Спиральный вал Helical с твердосплавными ножами

Инструкция

Технический паспорт

Электрическая схема

Деталировка

Параметры заточки ножей

Все характеристики Основные Характеристики

Картинка
Название	JIB PT200A B Фуговально-рейсмусовый станок Купить	JIB 22104 SC Фуговальный станок с сегментным валом Купить	JIB 22104 SC Фуговальный станок с сегментным валом Купить	JIB 22101 SC Рейсмусовый станок с сегментным валом Дисконт (341П) Купить	JIB 22101 HL Рейсмусовый станок с валом Helical Купить	JIB PT250A B Фуговально-рейсмусовый станок Купить	WARRIOR W0401F 230В Фрезерный станок Дисконт (341П) Купить	JIB 22102 HL Фуговальный станок с валом Helical Купить	JIB BD61000 B Тарельчато - ленточный шлифовальный станок Купить	WARRIOR W0109DL HL Фуговальный станок с валом Helical Купить	WARRIOR W0109D HL Фуговальный станок с валом Helical Купить	JIB BDS610 В Тарельчато - ленточный шлифовальный станок Купить	WARRIOR W0605 B Барабанный шлифовальный станок Купить	JIB 7305B-2 Торцовочная пила Дисконт (В5З-010455 350П) Купить	WARRIOR W0204 HL 230В Рейсмусовый станок с валом Helical Купить	WARRIOR W0204 HL 400В Рейсмусовый станок с валом Helical Купить	WARRIOR W0604 B Барабанный шлифовальный станок Купить	WARRIOR W0103FL HL 230В Фуговальный станок с валом Helical Купить	WARRIOR W0103FL HL 400В Фуговальный станок с валом Helical Купить	WARRIOR W0102 HL 230В Фуговальный станок с валом Helical Купить	JIB MC1218VDA - L Токарный станок (нет на складе)	JIB 3255A-2 Круглопильный станок Дисконт (357П/ 935933) Купить	WARRIOR W0204D HL 230В Рейсмусовый станок с валом Helical Купить	WARRIOR W0204D HL 400В Рейсмусовый станок с валом Helical Купить	WARRIOR W0201 HL Рейсмусовый станокс валом Helical Купить	WARRIOR W0201D HL Рейсмусовый станок с валом Helical Купить	Спиральный вал Helical 150 мм для W0109D Купить	JIB PT410A 400В (нет на складе)	JIB BS600A 400B (нет на складе)	JIB BS500A 400B (нет на складе)	Шлифовальный станок WARRIOR W0506 (нет на складе)	JIB PS315A 400В (нет на складе)	JIB PS315B 400В (нет на складе)	JIB PS315B-M 400В (нет на складе)	JIB PS400B 400В (нет на складе)	JIB PS400С 400В (нет на складе)	JIB TS315B 400В (нет на складе)
Цена	40 400 ₽	44 400 ₽	44 400 ₽	55 080 ₽	79 600 ₽	47 900 ₽	176 035 ₽	68 400 ₽	42 700 ₽	96 900 ₽	106 100 ₽	63 800 ₽	145 900 ₽	27 760 ₽	255 000 ₽	255 000 ₽	176 500 ₽	169 300 ₽	169 300 ₽	180 000 ₽		37 440 ₽	266 300 ₽	266 300 ₽	341 700 ₽	353 000 ₽	44 700 ₽
Номинальная потребляемая мощность	1,5 кВт	1,1 кВт	1,1 кВт	1,5 кВт	2 кВт	1,5 кВт	2,2 кВт	1,1 кВт	0,75 кВт	0,75 кВт	1,1 кВт	0,55 кВт	1,1 кВт	2 кВт	2,2 кВт	2,2 кВт	1,5 кВт	2,2 кВт	2,2 кВт,	2,2 кВт,	230 В / 50 Гц / 1 фазный / 0.75 кВт	2 кВт	2,2 кВт	2,2 кВт	3,7 кВт, 3 фазы	3,7 кВт, 3 фазы		4 кВт 400В	4 кВт 400В	3 кВт 400В	0,55 кВт	4 кВт 400В	4 кВт 400В	4 кВт 400В		5,5 кВт 400В	4 кВт 400В
Номинальное напряжение, В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	400 В	230 В	230 В	400 В	230 В	230 В	230 В	230 В	400 В	400 В	400 В					230 В
Диаметр пильного диска														305 мм								254 мм
Посадочный диаметр диска														30 мм								30 мм
Максимальная ширина пазовальных фрез (дисков ДАДО)																						25 мм
Максимальная глубина пиления при 90°																						86 мм
Расширители стола				Сталь	Сталь		Чугун								Чугун	Чугун						Алюминий	Чугун	Чугун	Чугун	Чугун
Мобильная база в комплекте	Есть	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	Нет	Нет	Есть	Есть	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	Корпус на колесах	Корпус на колесах	В комплектацию не входит и приобретается отдельно.	Корпус на колесах		Корпус на колесах	Корпус на колесах	Есть	Корпус на колесах	Корпус на колесах	Корпус на колесах		Нет	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах
Толщина заготовки максимальная	120 мм			114 мм	114 мм	120 мм									204 мм	204 мм							204 мм	204 мм	204 мм	204 мм
Ширина заготовки максимальная	204 мм	156 мм	156 мм	305 мм	305 мм	252 мм		156 мм		255 мм	255 мм				406 мм	406 мм		330 мм	330 мм	305 мм			406 мм	406 мм	508 мм	508 мм							5410
Расположение двигателя															Внизу в тумбе	Внизу в тумбе	Сверху						Внизу в тумбе	Внизу в тумбе	Внизу в тумбе	Внизу в тумбе
Число ножей режущего вала		12	12
Режущий вал					Helical			Helical		Helical	Helical				Helical	Helical		Helical	Helical	Helical			Helical	Helical	Helical	Helical
Максимальный диаметр режущего инструмента							200 мм
Перемещение шпинделя							90 мм
Частота вращения							10000 / 8000 / 6000 / 4000 об/мин
Расстояние между центрами																					450 мм
Скорость шпинделя																					500-1800 об/мин (низкий диапазон) 1000-3800 об/мин (высокий диапазон)
Максимальный диаметр обработки над станиной																					305 мм
Бесступенчатая регулировка оборотов									Есть				Есть				Есть				Есть
Глубина пиления при 45° x 45°														235 х 48 мм
Глубина пиления при 45° х 90°														235 х 105 мм
Глубина пиления при 0° х 90°														340 х 105 мм
Глубина пиления при 0° х 45°(слева)														340 х 48 мм
Глубина пиления при 0° х 45° (справа)														340 х 40 мм
Регулировка наклона рабочего стола														С наклоном влево и вправо

Инструкция

Деталировка

Поменять запчасти

0 оценок

Оставить отзыв

Фуговальный станок WARRIOR W0103FL HL 400В с валом Helical – это мощное профессиональное оборудование для обработки древесины, оснащенное спиральным валом, который обеспечивает гладкую и точную обработку. Двигатель мощностью 2,2 кВт и работа от трехфазной сети 400 В делают станок высокопроизводительным и энергоэффективным, с потребляемой мощностью 3,3 кВт и пусковым током 9А (или 3А на каждую фазу).

Станок поддерживает ширину реза до 203 мм и максимальную глубину реза 3,2 мм, что позволяет обрабатывать заготовки различной толщины и размеров. Режущий вал Helical диаметром 78 мм с 52 ножами (размером 15 х 15 мм) обеспечивает высококачественную обработку, минимизируя вибрации и шум. Частота вращения вала составляет 4800 об/мин, что гарантирует производительность на профессиональном уровне. Максимальная выборка фальца до 12,7 мм добавляет гибкость в работе с различными типами древесины.

Рабочий стол длиной 1800 мм и шириной 200 мм, включающий подающий и приемный столы по 880 мм каждый, обеспечивает стабильность и удобство работы. Высота стола от пола составляет 795 мм, что создает оптимальные условия для комфортной работы. Параллельный упор размером 889 х 124 мм позволяет выполнять резы под углами 90° и 45° внутрь и наружу, что добавляет точности при угловых обработках.

Система аспирации с патрубком диаметром 100 мм помогает поддерживать чистоту на рабочем месте, эффективно удаляя опилки. В собранном виде станок имеет габариты 1850 х 845 х 1040 мм, что позволяет удобно разместить его в мастерской. В упаковке станок поставляется в двух коробках: 1850 х 450 х 300 мм для фуганка и 655 х 455 х 615 мм для станины, что упрощает транспортировку и установку. WARRIOR W0103FL HL 400В – это надежный и высококачественный станок, предназначенный для профессионалов, которым требуется идеальная обработка древесины.
