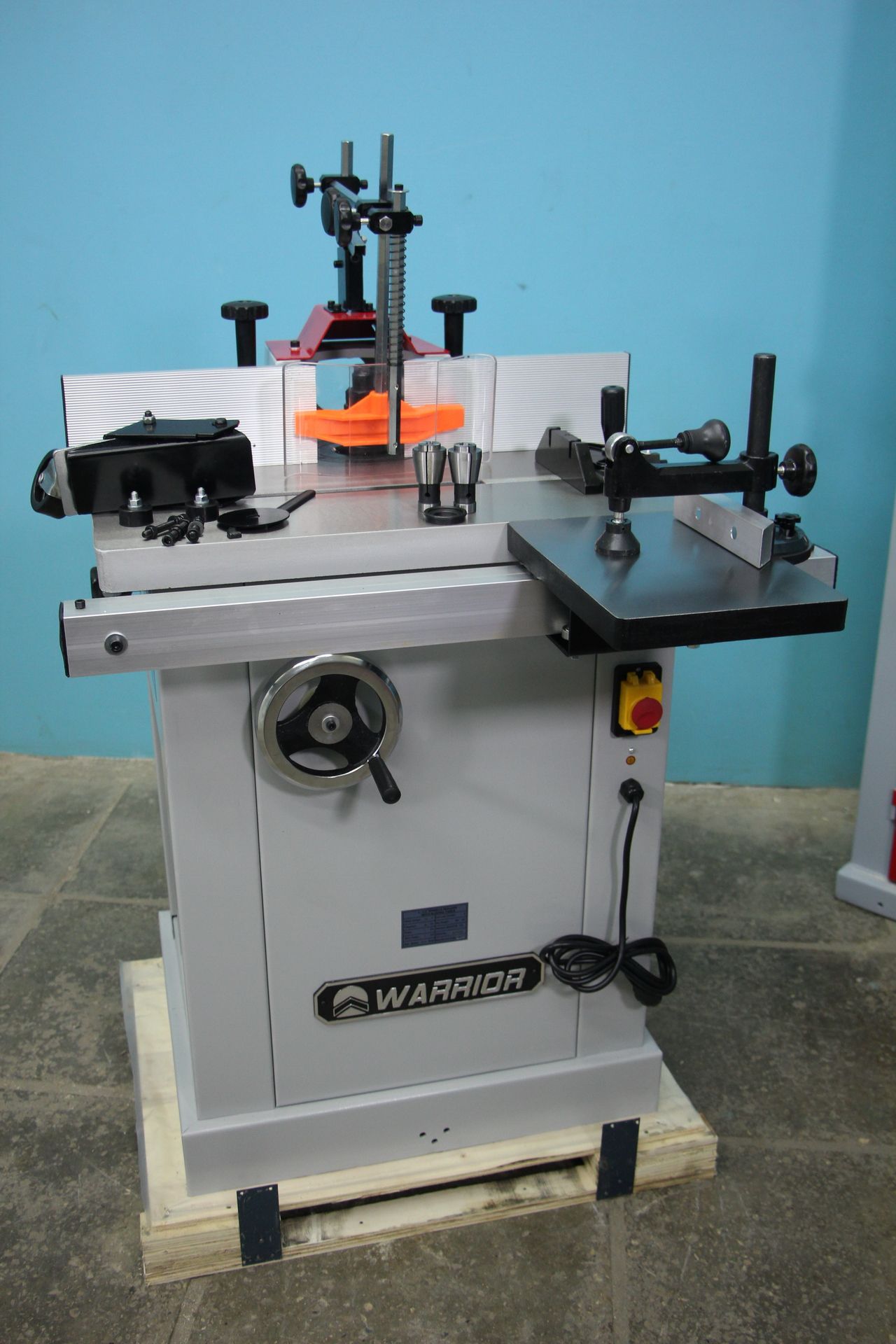

картинка Фрезерный станок WARRIOR W0401 230В от HARVEY-RUS

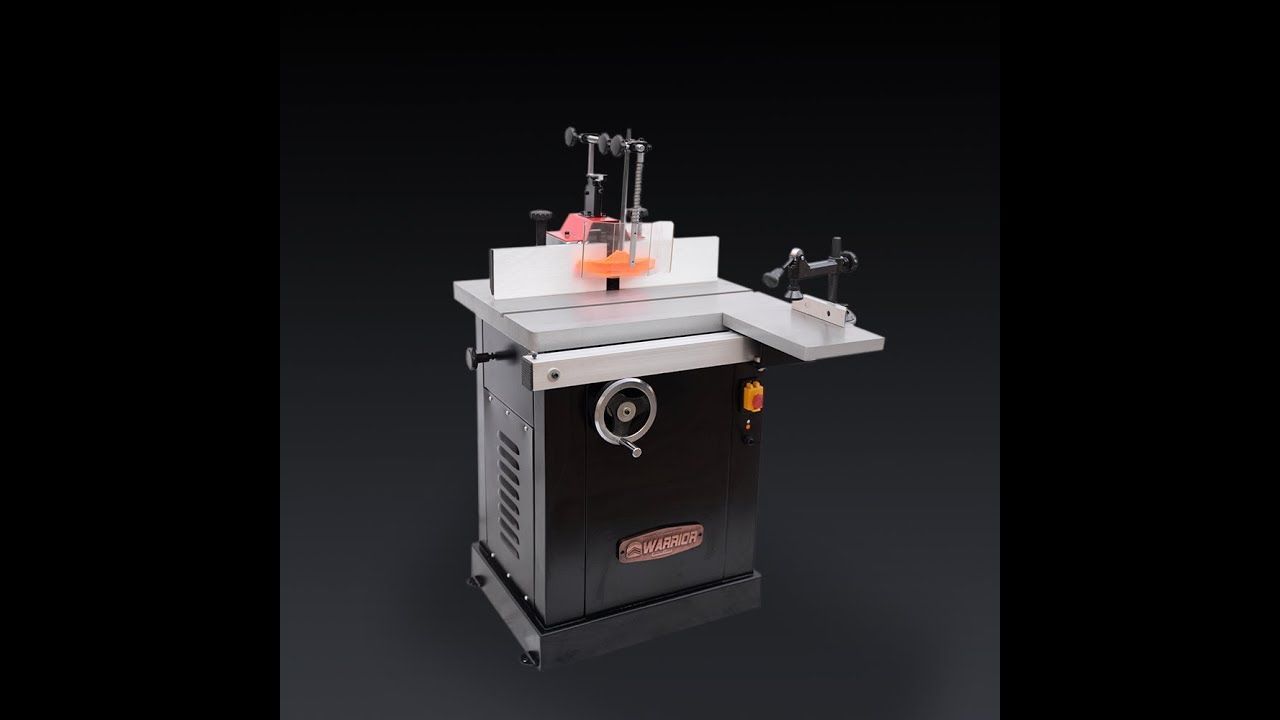

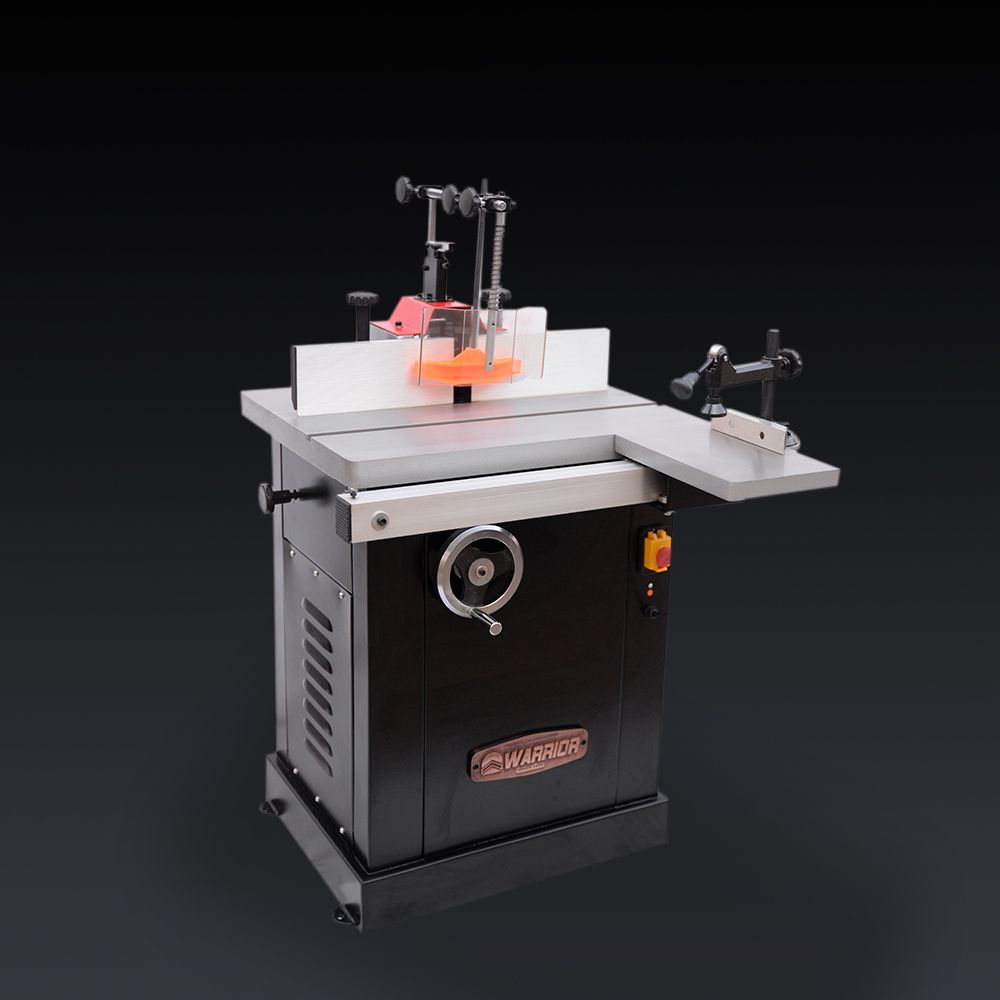

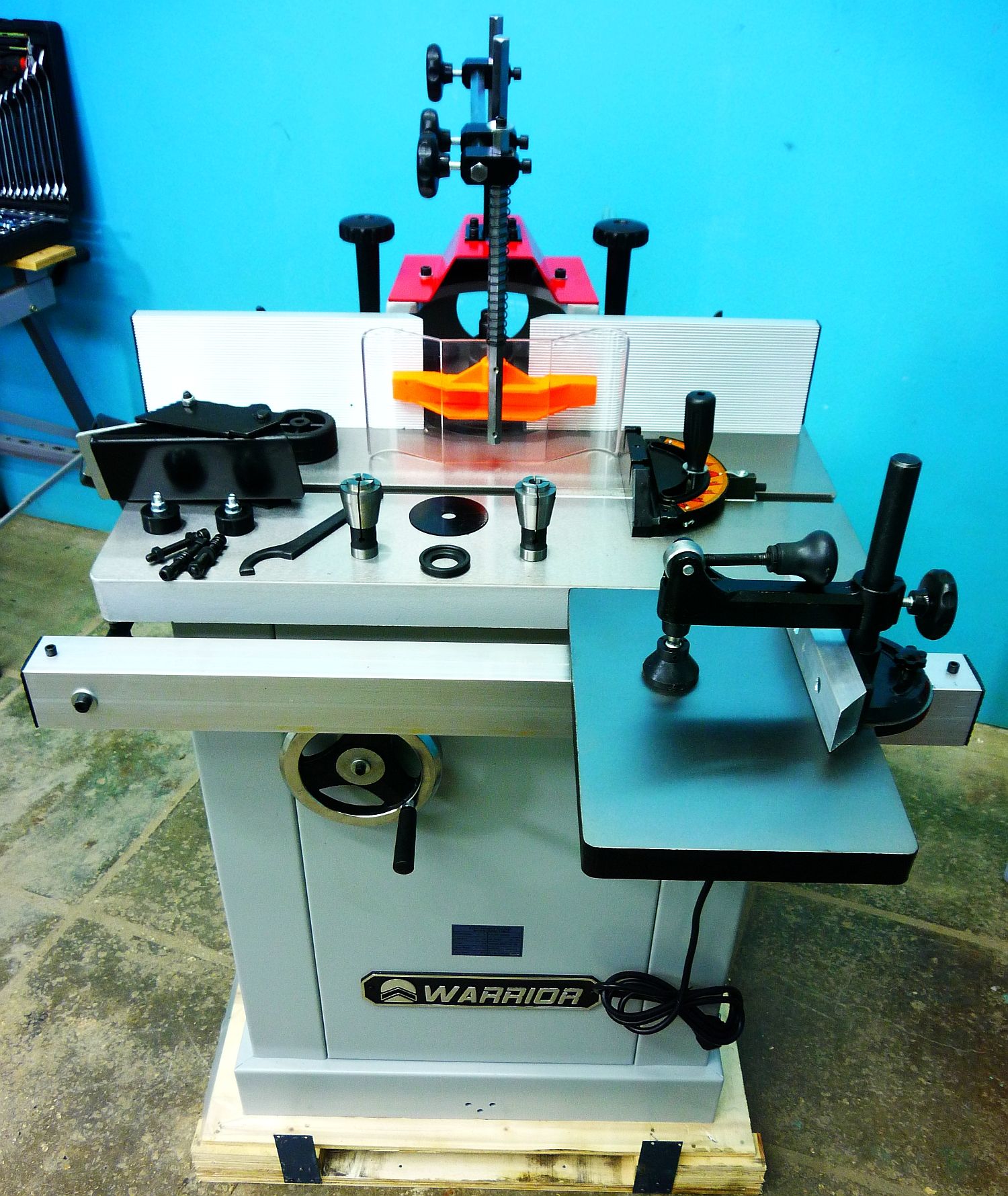

Фрезерный станок WARRIOR W0401 230В

Name: Фрезерный станок WARRIOR W0401 230В
Brand: Warrior
Availability: SoldOut
Rating: 5 (1 reviews)

Артикул: 0501010026000

по запросу

Снят с производства Аналогичные товары

3500 / 7000 об/мин
Мощность двигателя 2,2 кВт

Двигатели повышенной мощности 2,2 кВт 230В обеспечивают надежную работу с любым типом древесины.
Стартовый штифт начального положения для фрезерования криволинейных форм.

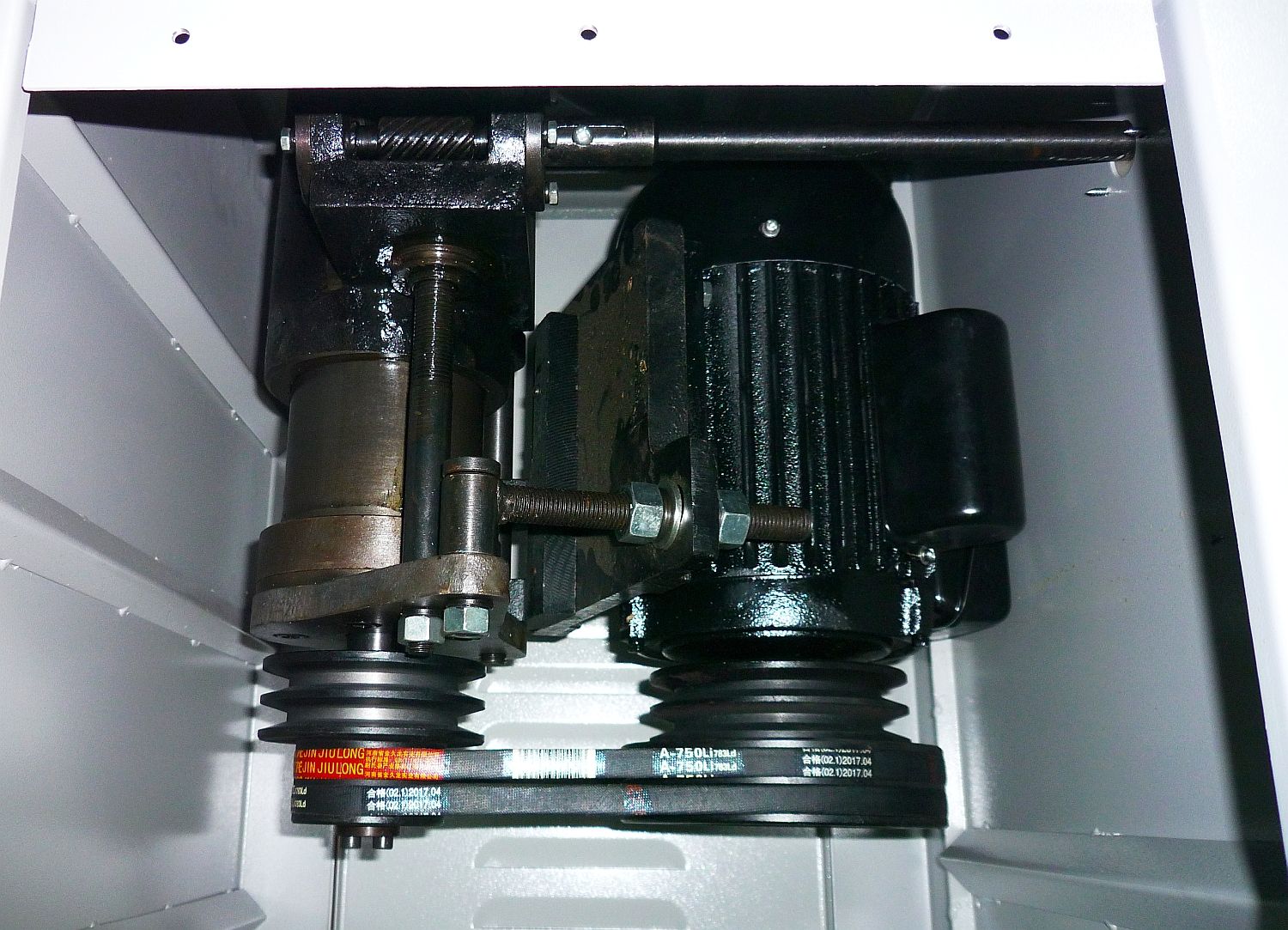

Двухскоростная ступенчатая клиноременная передача обеспечивает выбор требуемой частоты вращения и момента при различных диаметрах фрезы.
Независимые левая и правая щечки параллельного упора для обеспечения простой...

Подробнее

Купить запчасти

Преимущества
Характеристики
Комплектация
Инструкции
Сравнение
Запчасти
Сервис
Отзывы

0

Двигатели повышенной мощности 2,2 кВт 230В обеспечивают надежную работу с любым типом древесины.
Стартовый штифт начального положения для фрезерования криволинейных форм.
Двухскоростная ступенчатая клиноременная передача обеспечивает выбор требуемой частоты вращения и момента при различных диаметрах фрезы.
Независимые левая и правая щечки параллельного упора для обеспечения простой и точной регулировки.

Фиксация шпинделя обеспечивает быструю настройку и смену фрез.

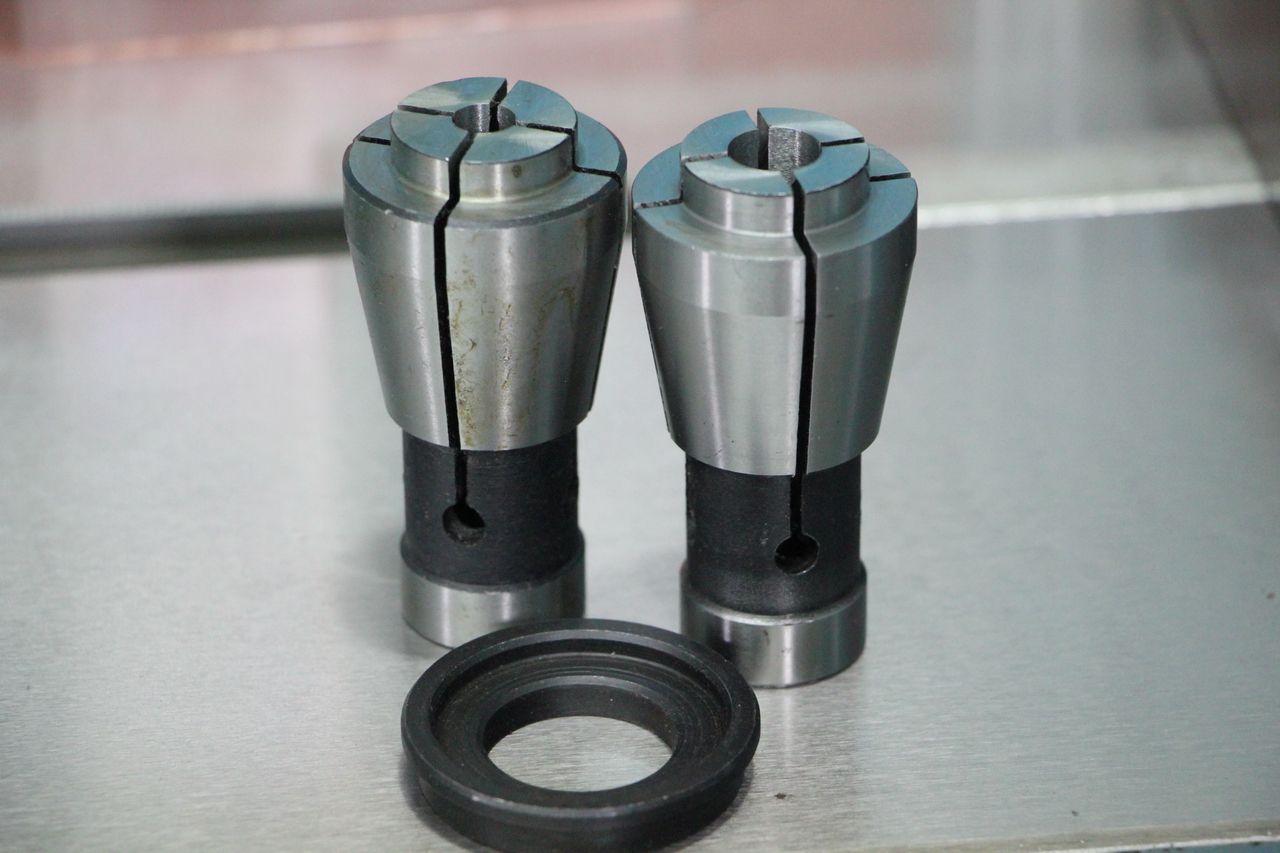

Цанговый патрон со сменными цангами 8 мм и 12 мм для использования концевых фрез.
Сменные шпиндели на 19 мм (приобретается отдельно).

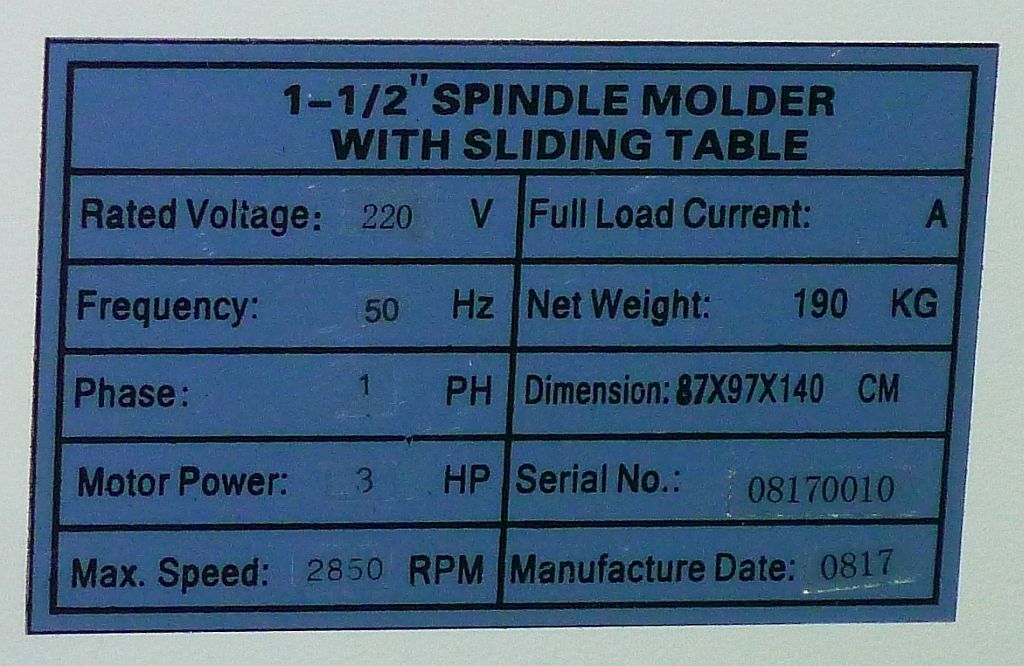

Мощность двигателя выходная 2,2 кВт 230 В

Мощность двигателя потребляемая (пусковой ток) 3,3 кВт (15А)

Диаметр шпинделя 30 мм

Частота вращения 3500/7000 об/мин

Перемещение шпинделя 90 мм

Максимальный диаметр режущего инструмента 200 мм

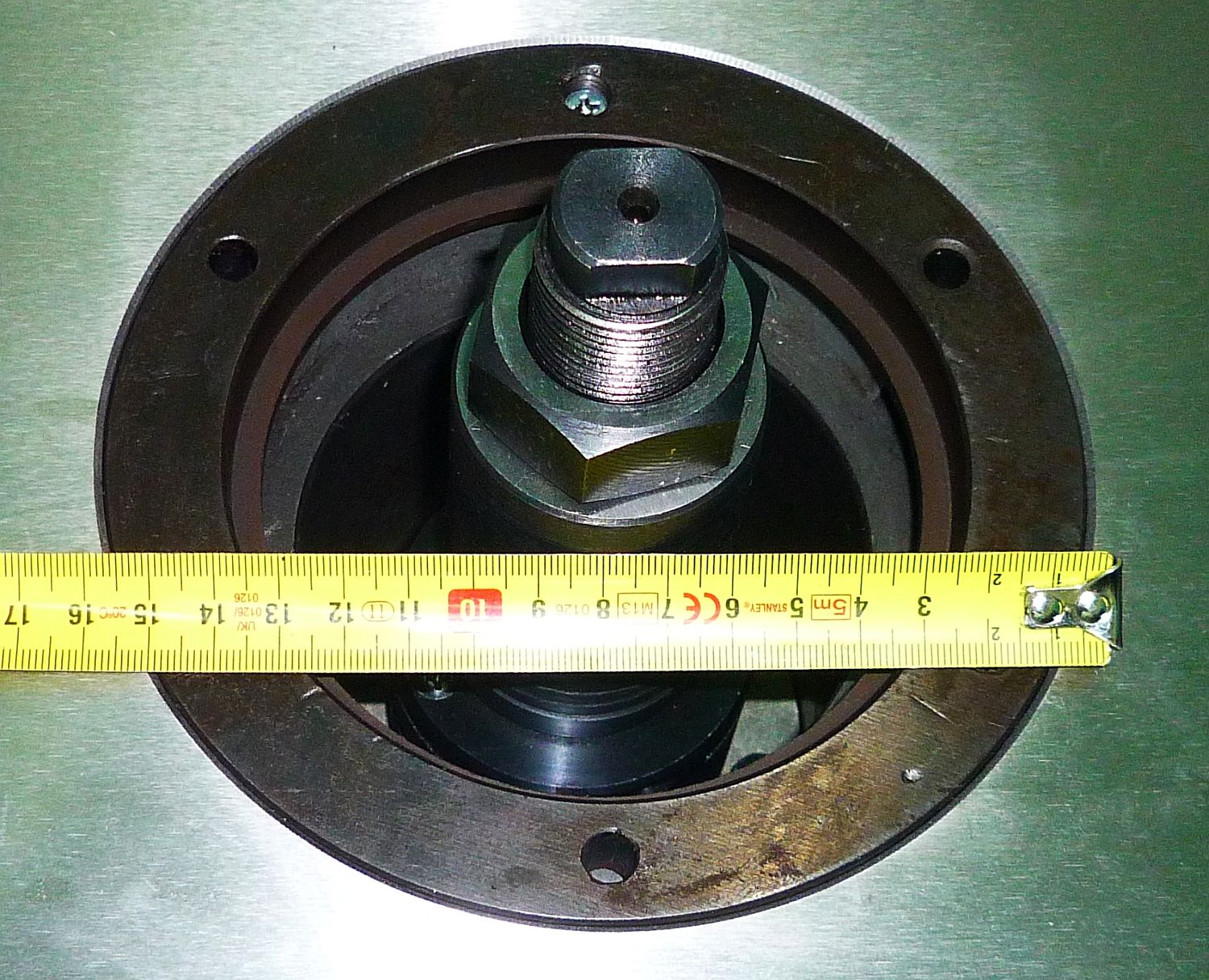

Диаметры отверстия стола (вставные кольца) 120 (160) / 110 / 73 / 13 мм

Размер приводного ремня (Lp) 736 мм (6PK736)

Размер основного стола 695 х 555 мм

Высота стола от пола 865 мм

Размеры каретки 320 х 220 мм

Размеры щечек параллельного упора (по каждой стороне) 300 х 120 х 20 мм

Размеры в упаковке (Д х Ш х В) 760 х 610 х 1100 мм

Размеры станка в собранном виде (Д х Ш х В) 870 x 970 x 1400 мм

Вес нетто/брутто 190 / 216 кг

Подвижный стол (каретка) из чугуна

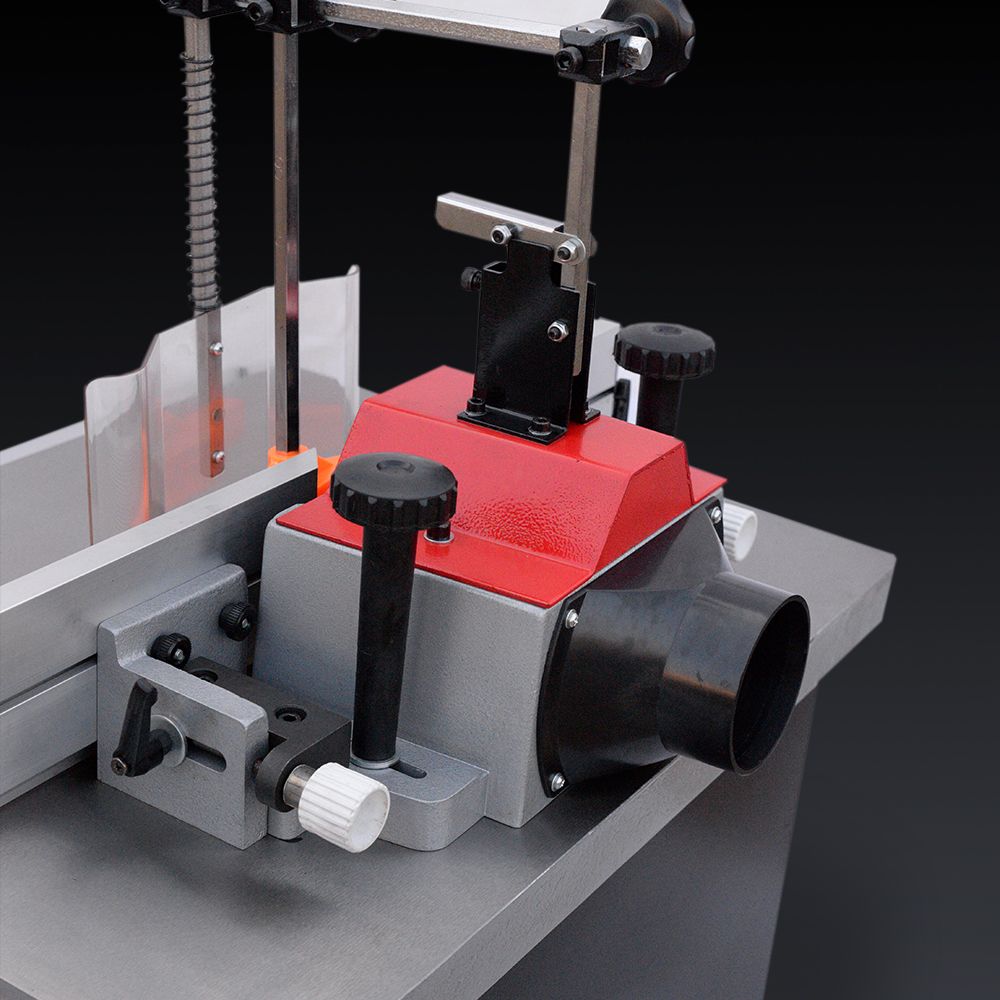

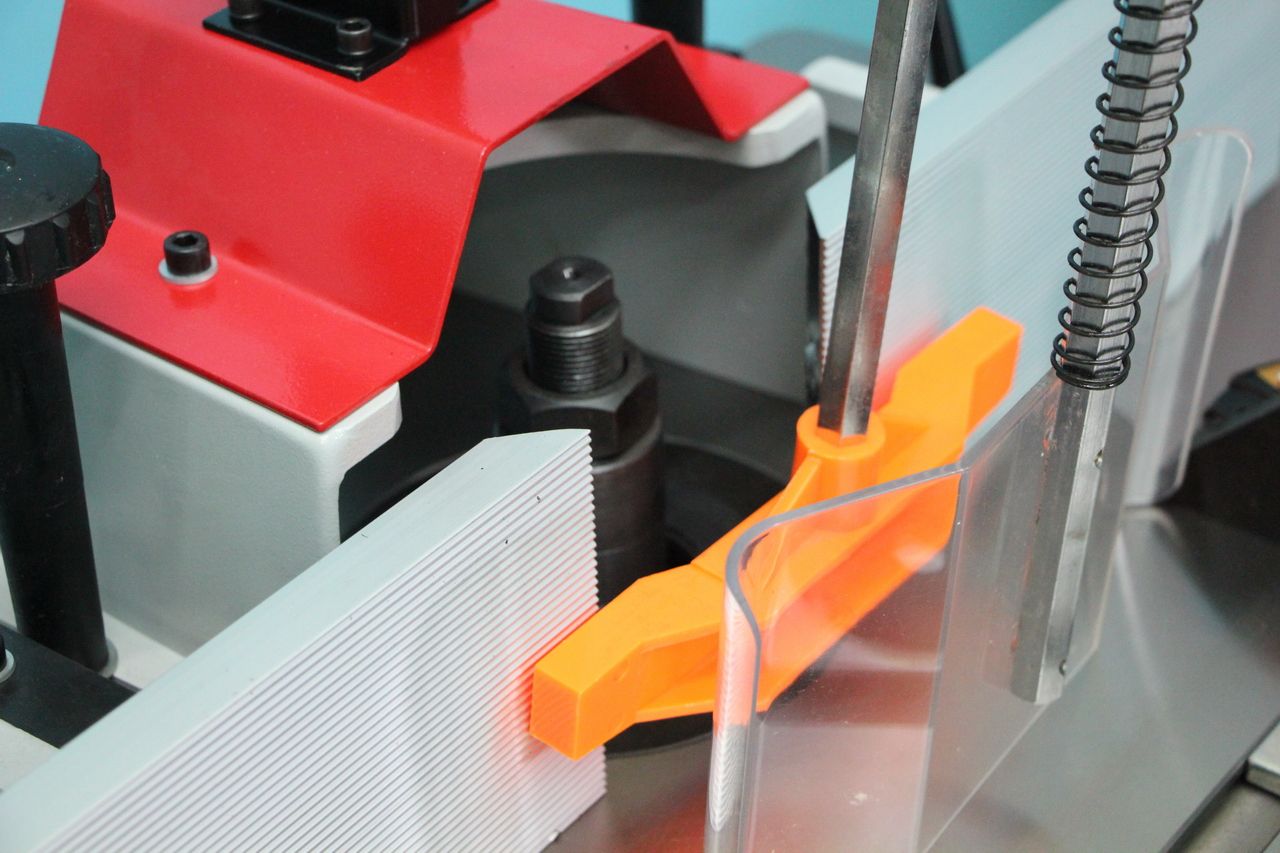

Верхний прижим с защитным кожухом
Фронтальный прижим

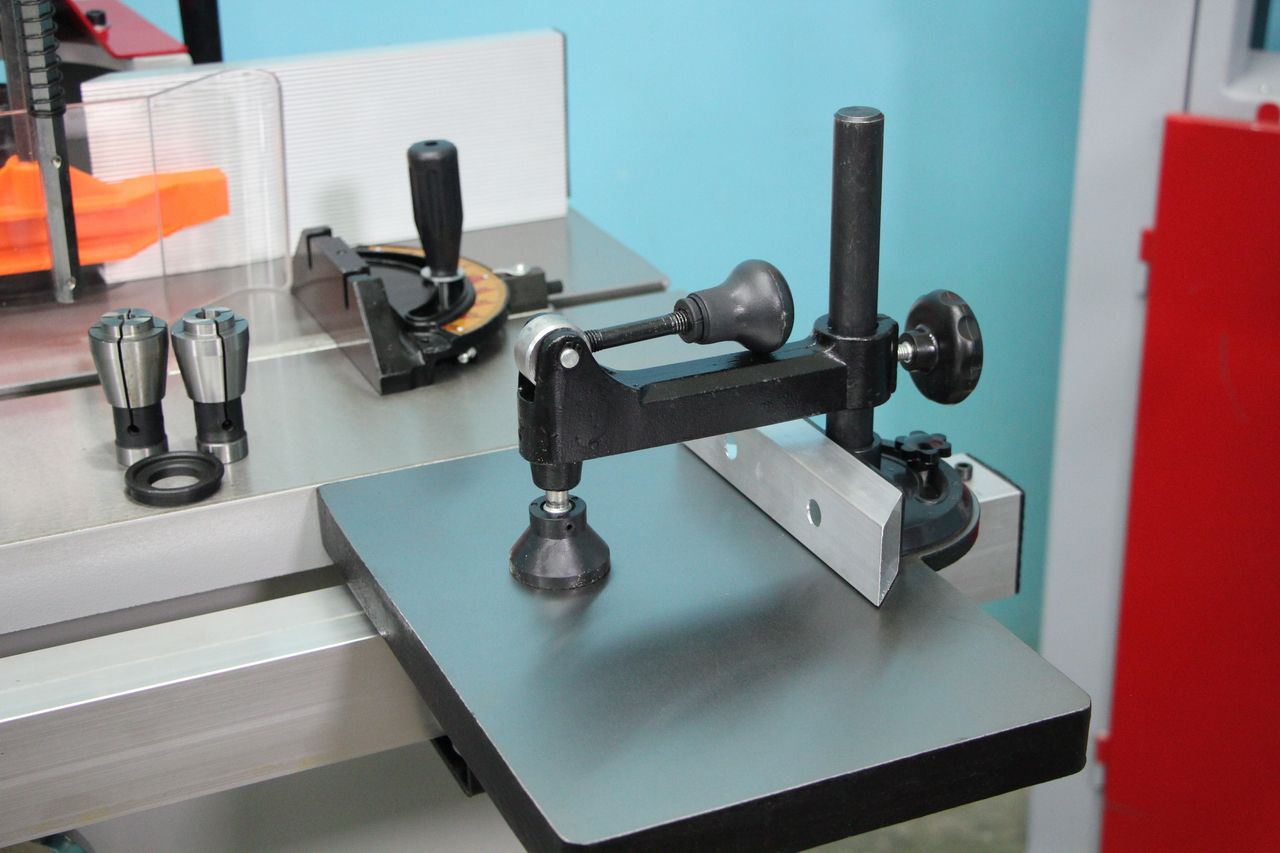

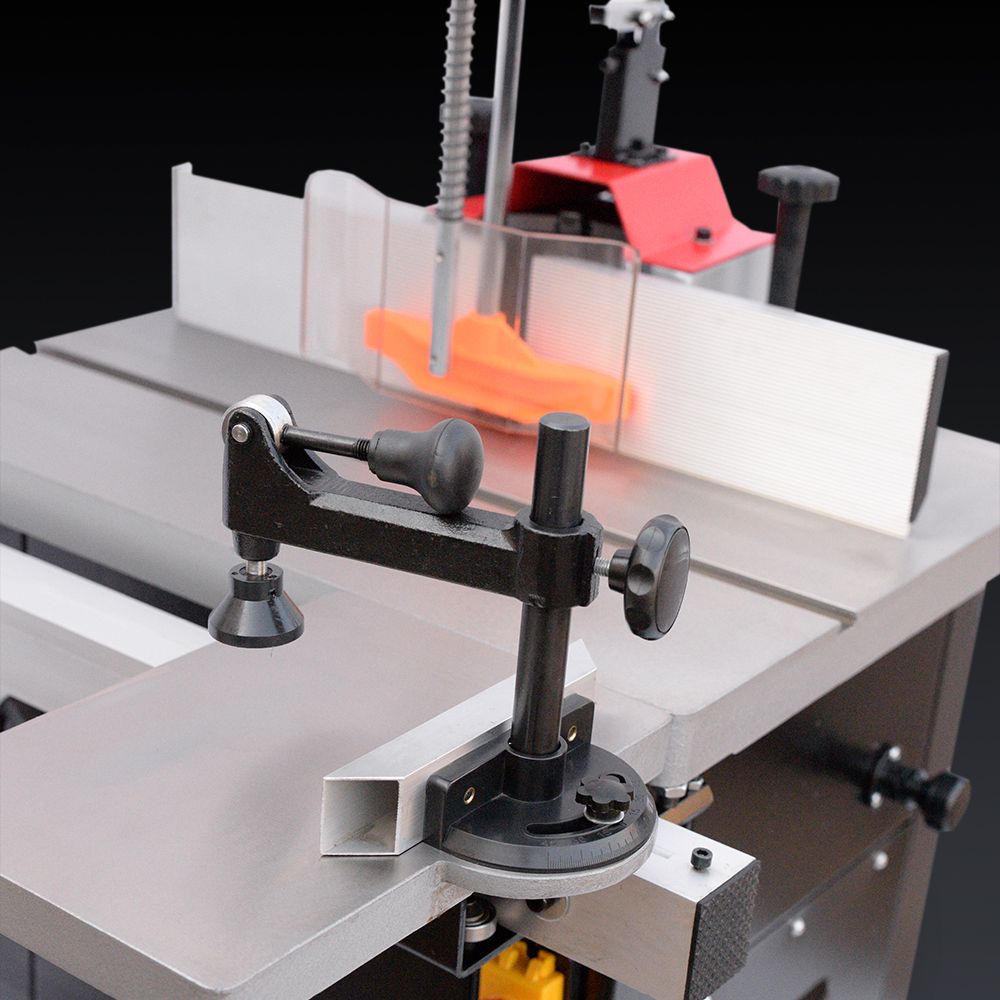

Эксцентриковый прижим заготовок на подвижном столе

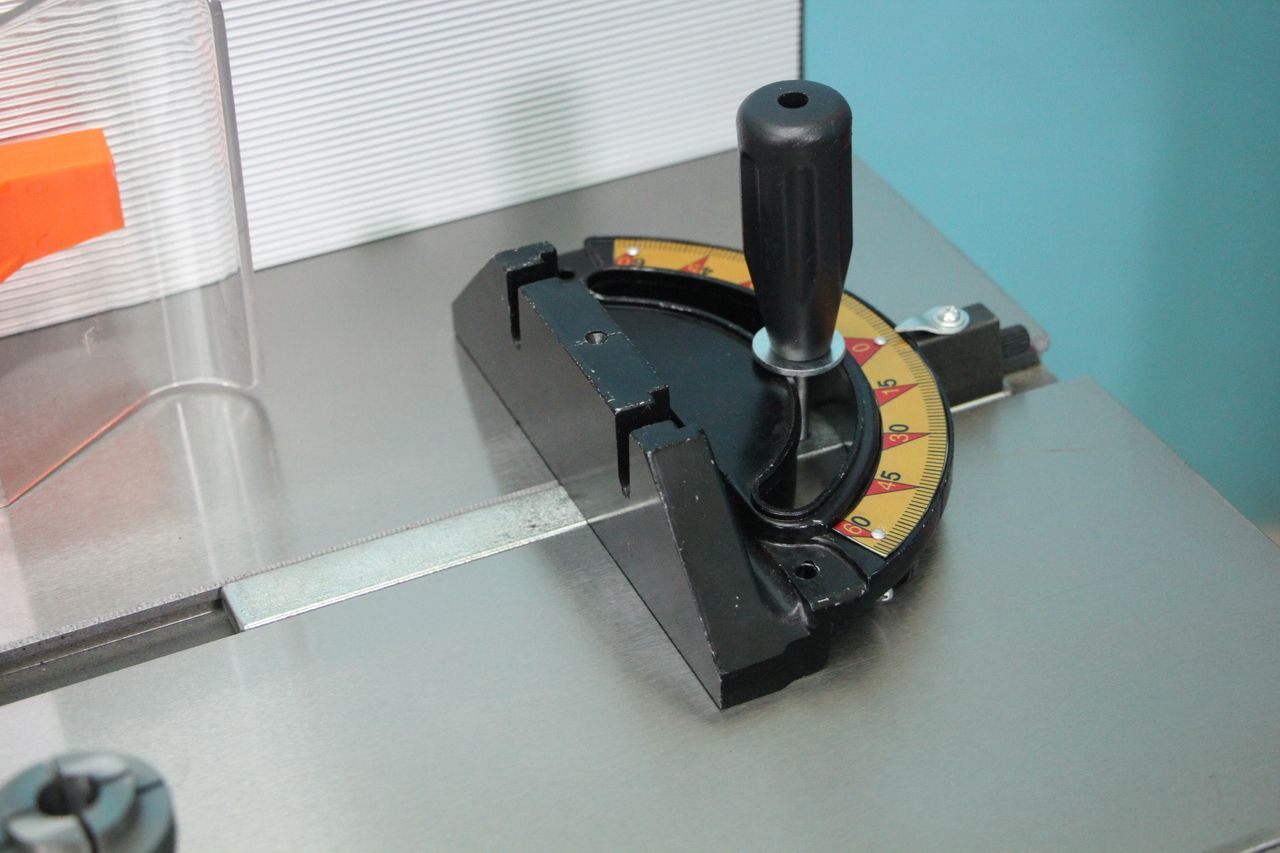

Угловой упор (транспортир)
Цанги 8 мм и 12 мм

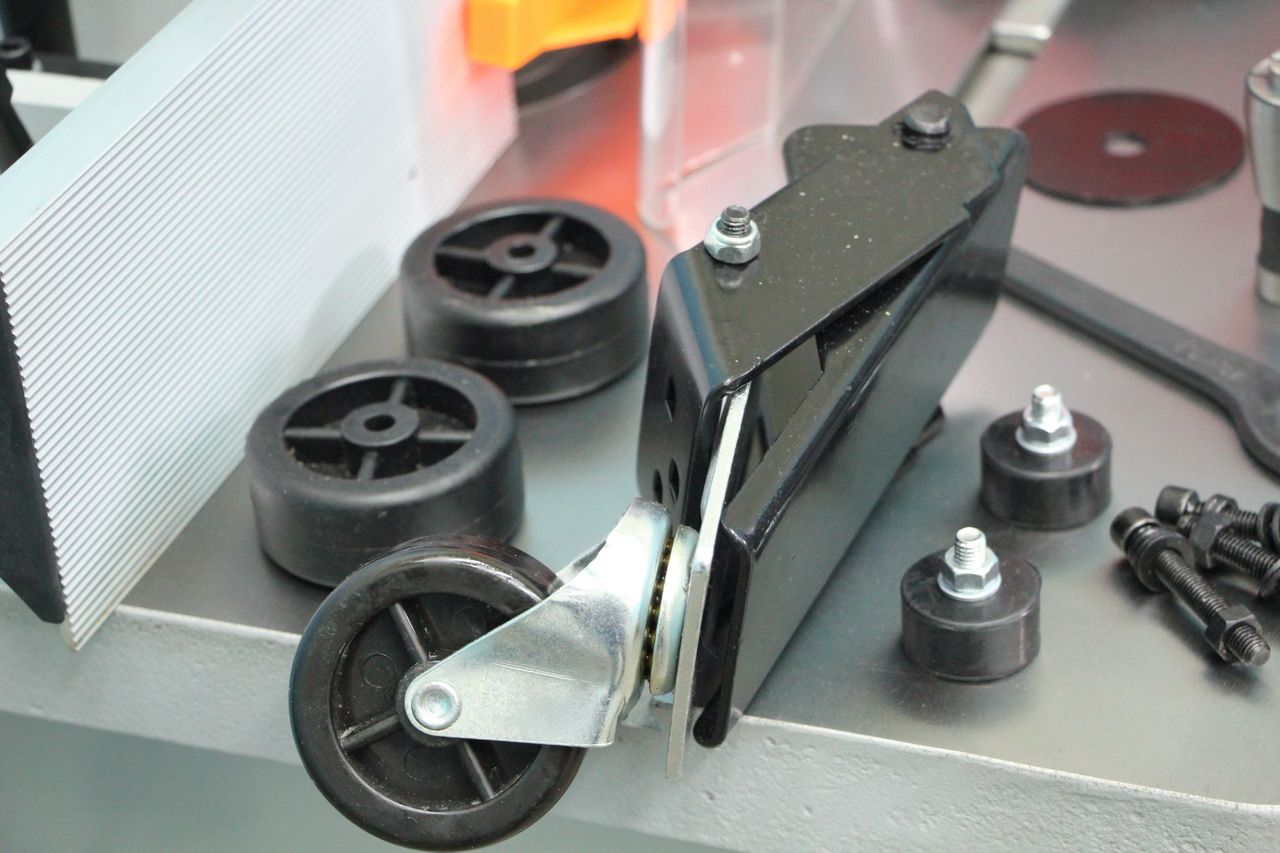

Мобильная база
Запасной клиновой ремень 13X750
Сменный шпиндель на 19 мм приобретается отдельно

Инструкция

Технический паспорт

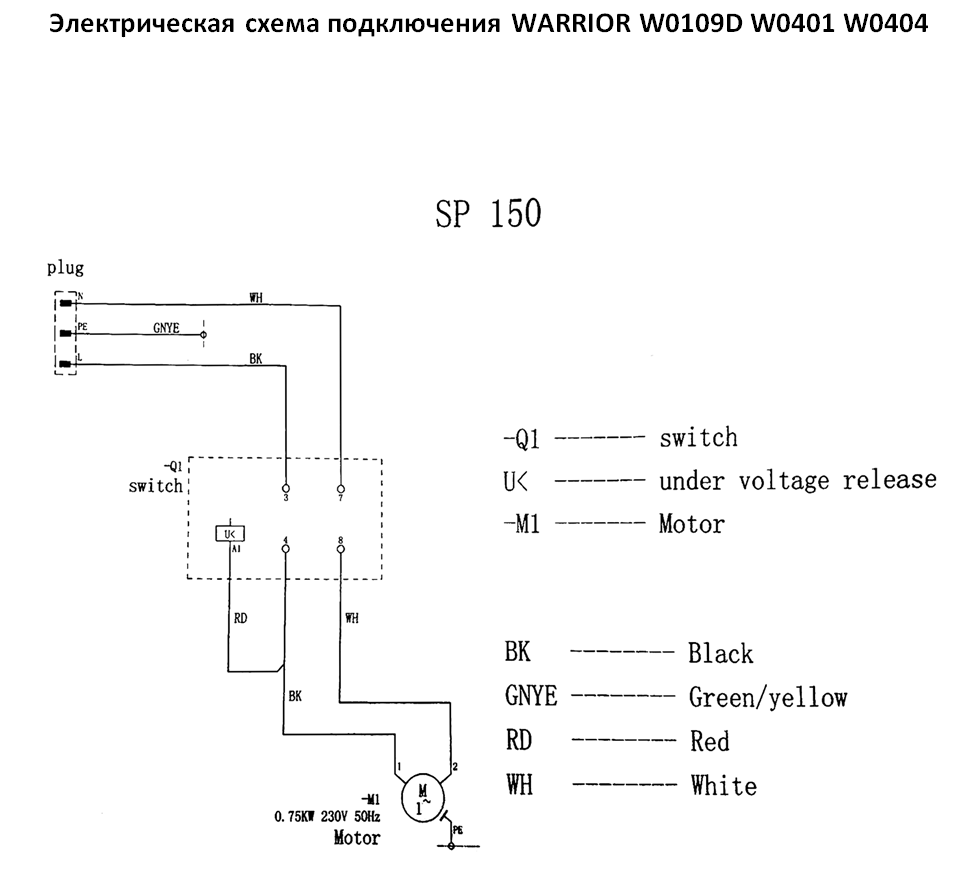

Электрическая схема

Деталировка

Сборка и настройка Warrior W0401

Купил ФРЕЗЕР WARRIOR 0401F

Фрезер WARRIOR и ЛОДОЧКИ

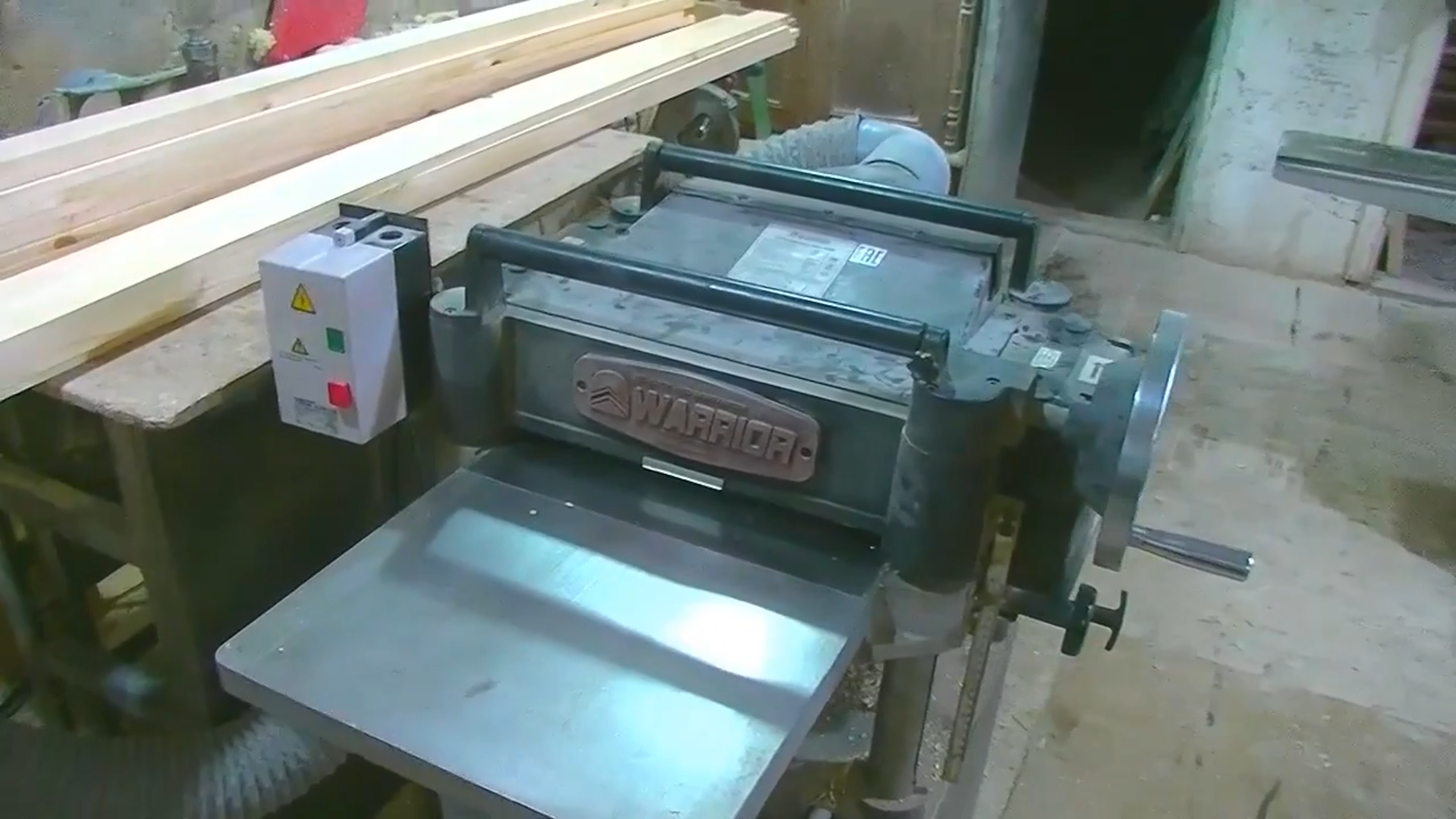

Рейсмус WARRIOR и РАДИУС
