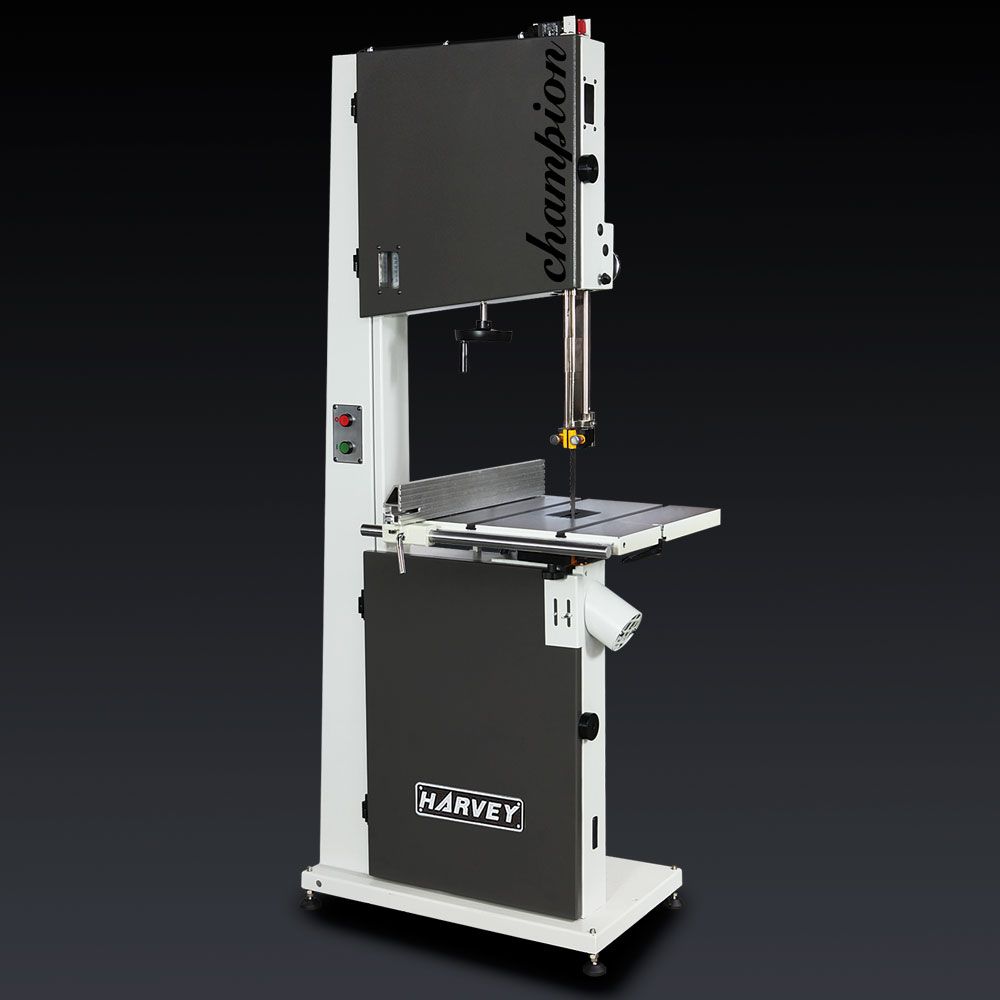

картинка Ленточнопильный станок HARVEY HW618E от HARVEY-RUS

Ленточнопильный станок HARVEY HW618E

Артикул: HARVEY HW618E

по запросу

Снят с производства Аналогичные товары

Ленточнопильный станок 18"
Высота распиловки 350 мм
...

Подробнее

Характеристики
Комплектация
Инструкции
Youtube
Сравнение
Запчасти
Сервис
Отзывы

0

Двигатель 3 кВт 380 В или 2,2 кВт 220 В

Максимальная пусковая электрическая мощность (пусковой ток) 4,5 кВт (12А) или 3,3 кВт (15А)

Диаметр маховика 460 мм

Скорость пилы 1200 м/мин

Высота распиловки 350 мм

Ширина полотна пилы 3-30 мм

Длина полотна пилы 3680 мм

Высота стола 900 мм

Размер стола 510 х 510 мм

Максимальная ширина заготовки 440 мм

Размер основания 450 х 745 мм

Высота станка 1870 мм

Вес станка 198 кг

Прочный и жесткий стальной корпус.
Увеличенная высота продольной распиловки 360 мм.
Уникальные керамические направляющие ленты для обеспечения дополнительной точности и длительного срока службы.
Мощные промышленные двигатели 3 кВт 380 В и 2,2 кВт 220 В.
Точно отшлифованный рабочий стол с покрытием.
Динамически сбалансированные чугунные литые маховики.
Опорный ролик с зубчатой передачей для стола с уклоном -15° +45°.
Телескопическая защита пилы, обеспечивающая полную безопасность.
Система быстрого ослабления натяжения ленты.
Надежный механизм реечной передачи для регулировки высоты верхней направляющей.
Магнитный аварийный выключатель.
Микровыключатели для дверей.
Два патрубка для сбора пыли.
Параллельный упор с алюминиевым профилем.
