Бестселлер

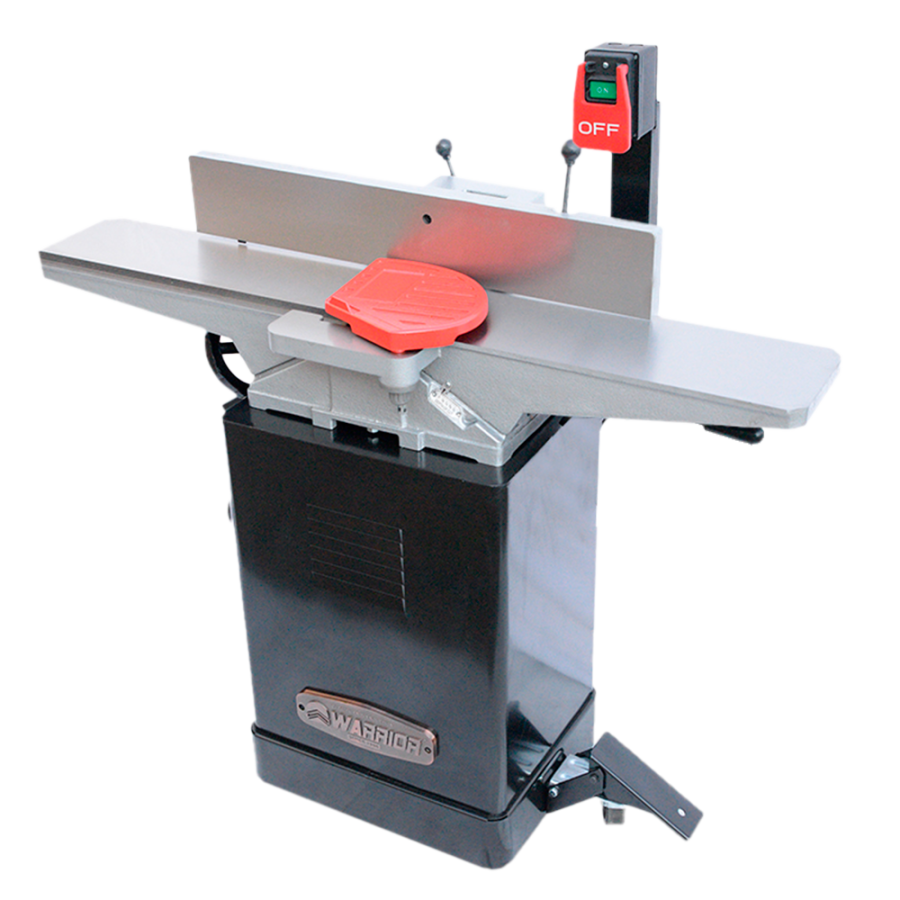

WARRIOR W0109DL Фуговальный станок

Артикул: 0301010013000

3

71 500 ₽

Срок доставки Уточняйте срок поставки
Стоимость доставки До терминала - Бесплатно
До адреса - 300 рублей
Ширина стола 150 мм
Двигатель 0,75 кВт
  • Приемный стол поднимается и опускается маховиком , расположенным спереди для обеспечения удобного доступа и настройки столов.
  • Установленный по центру большой чугунный параллельный упор.
  • Асинхронный двигатель выходной мощностью 0,75 кВт (потребляемая мощность 1,125 кВт)
  • Простой в использовании рычаг позиционирования подающего стола для обеспечения быстрой и точной регулировки.
  • План...
  • Преимущества
  • Характеристики
  • Комплектация
  • Инструкции
  • Youtube
  • Сравнение
  • Запчасти
  • Сервис
  • Отзывы
    3
  • Описание
  • Приемный стол поднимается и опускается маховиком , расположенным спереди для обеспечения удобного доступа и настройки столов.
  • Установленный по центру большой чугунный параллельный упор.
  • Асинхронный двигатель выходной мощностью 0,75 кВт (потребляемая мощность 1,125 кВт)
  • Простой в использовании рычаг позиционирования подающего стола для обеспечения быстрой и точной регулировки.
  • Планка для выборки фальца встроена в стол для обеспечения универсальности.
  • Отвод для опилок с патрубком диаметром 100 мм для эффективного сбора опилок и стружки.
  • Переднее поворотное подпружиненное ограждение ножевого вала для обеспечения максимальной защиты.
  • Усиленная цельная стальная станина с монтажными лапами для обеспечения повышенной устойчивости.
  • Станина оборудована колесами для быстрого передвижения станка
  • Мощность двигателя выходная 0,75 кВт 230В
  • Мощность двигателя потребляемая (пусковой ток) 1,125 кВт (5А)
  • Номинальное напряжение, В/Частота, Гц 230 / 50
  • Ширина реза 153 мм
  • Максимальная глубина реза (за проход) 3,2 мм
  • Максимальная выборка фальца 12,7 мм
  • Частота вращения режущего вала 4400 об/мин, 13200 резов в минуту
  • Число ножей режущего вала 3
  • Диаметр режущего вала 61 мм
  • Длина стола 1210 мм
  • Длина подающего стола 590 мм
  • Длина приемного стола 590 мм
  • Ширина стола 150 мм
  • Высота стола от пола 820 мм
  • Размеры параллельного упора 740 х 120 мм
  • Угол наклона внутрь и наружу 45°
  • Фиксированные углы наклона 90°, 45° внутрь и наружу
  • Диаметр патрубка аспирации 100 мм
  • Размеры в упаковке (Д х Ш х В) 1300*400*300 мм и 500*400*700 мм
  • Размеры станка в собранном виде (Д х Ш х В) 1180 x 620 x 1070 мм
  • Масса нетто / брутто 102 / 116 кг
  • Запасной приводной ремень
  • Мобильная база - корпус на колесах
  • Режущий вал с 3 ножами
Обзор и сравнение фуговальных станков
Фуговальные станки Warrior шириной 150 мм. Обновленный модельный ряд.
Сборка и настройка W0109D
Установка вала Helical
Полная настройка фуговального станка на примере WARRIOR W0106
Полная настройка фуговального станка на примере WARRIOR W0106
Фуганок Warrior W0108
Как установить фуговальные ножи на станок WARRIOR WO-108
Обзор фуговального станка Warrior 109DL
Распаковка долгожданного станка. Обзор станка
Незаменимый работник в мастерской! Фуговальный станок WARRIOR W0109D
Обзор и ровность столов фуганка WARRIOR W0109DL
Фуговальный станок WARRIOR WO 108 c шейперным валом.
Фуговальный станок WARRIOR W0108
фуговальный станок warrior w0108
Фуговальный станок WARRIOR W0109D и Бизнес в гараже. Обзор на практике.
Как строгает вал HELICAL, на фуганке WARRIOR W0103FL
Замена вала на фуговальном станке | Шейперный вал хеликал для станка Warrior.
Новый фуганок в новую мастерскую: такого я неожидал
Ставим вал HELLICAL на строгальный станок WARRIOR W0106FL
Мой первый WARRIOR. Как его собрать?
Работа с деревом на новом уровне! Крутой аппарат по цене смартфона
Картинка картинка JIB 22104 Фуговальный станок от HARVEY-RUS картинка JIB 22104 SC Фуговальный станок с сегментным валом от HARVEY-RUS картинка JIB 22102 Фуговальный станок от HARVEY-RUS картинка JIB 22102 SC Фуговальный станок с сегментным валом от HARVEY-RUS картинка JIB 22102 HL Фуговальный станок с валом Helical от HARVEY-RUS картинка WARRIOR W0109DL Фуговальный станок от HARVEY-RUS картинка WARRIOR W0109DL HL Фуговальный станок с валом Helical от HARVEY-RUS картинка WARRIOR  W0109D Фуговальный станок от HARVEY-RUS картинка WARRIOR  W0109D HL Фуговальный станок с валом Helical от HARVEY-RUS картинка WARRIOR  W0106FL Фуговальный станок от HARVEY-RUS картинка WARRIOR W0106FL HL Фуговальный станок с валом Helical от HARVEY-RUS картинка WARRIOR W0103FL  230В Фуговальный станок от HARVEY-RUS картинка WARRIOR  W0103FL HL  230В Фуговальный станок с валом Helical от HARVEY-RUS картинка WARRIOR W0103FL 400В Фуговальный станок от HARVEY-RUS картинка WARRIOR W0103FL HL 400В Фуговальный станок с валом Helical от HARVEY-RUS картинка JIB WJ-8X76 Фуговальный станок от HARVEY-RUS картинка JIB WJ-8X76 HL Фуговальный станок с валом Helical от HARVEY-RUS картинка JIB WJ-8X76 400 B Фуговальный станок от HARVEY-RUS картинка JIB WJ-8X76 HL 400В Фуговальный станок с валом Helical от HARVEY-RUS картинка WARRIOR  W0102  230В Фуговальный станок от HARVEY-RUS картинка WARRIOR  W0102 HL 230В Фуговальный станок с валом Helical от HARVEY-RUS картинка WARRIOR  W0102  400В Фуговальный станок от HARVEY-RUS картинка WARRIOR  W0102  HL 400В Фуговальный станок с валом Helical от HARVEY-RUS
Название JIB 22104 Фуговальный станок
Купить
JIB 22104 SC Фуговальный станок с сегментным валом
Купить
JIB 22102 Фуговальный станок
Купить
JIB 22102 SC Фуговальный станок с сегментным валом
Купить
JIB 22102 HL Фуговальный станок с валом Helical
Купить
WARRIOR W0109DL Фуговальный станок
Купить
WARRIOR W0109DL HL Фуговальный станок с валом Helical
Купить
WARRIOR W0109D Фуговальный станок
Купить
WARRIOR W0109D HL Фуговальный станок с валом Helical
Купить
WARRIOR W0106FL Фуговальный станок
Купить
WARRIOR W0106FL HL Фуговальный станок с валом Helical
Купить
WARRIOR W0103FL 230В Фуговальный станок
Купить
WARRIOR W0103FL HL 230В Фуговальный станок с валом Helical
Купить
WARRIOR W0103FL 400В Фуговальный станок
Купить
WARRIOR W0103FL HL 400В Фуговальный станок с валом Helical
Купить
JIB WJ-8X76 Фуговальный станок
Купить
JIB WJ-8X76 HL Фуговальный станок с валом Helical
Купить
JIB WJ-8X76 400 B Фуговальный станок
Купить
JIB WJ-8X76 HL 400В Фуговальный станок с валом Helical
Купить
WARRIOR W0102 230В Фуговальный станок
Купить
WARRIOR W0102 HL 230В Фуговальный станок с валом Helical
Купить
WARRIOR W0102 400В Фуговальный станок
Купить
WARRIOR W0102 HL 400В Фуговальный станок с валом Helical
Купить
Цена 38 500 ₽ 46 000 ₽ 42 120 ₽ 49 320 ₽ 67 050 ₽ 71 500 ₽ 104 000 ₽ 87 500 ₽ 116 000 ₽ 102 500 ₽ 129 000 ₽ 150 000 ₽ 194 000 ₽ 150 000 ₽ 194 000 ₽ 158 900 ₽ 202 400 ₽ 158 900 ₽ 202 400 ₽ 154 000 ₽ 197 500 ₽ 154 000 ₽ 197 500 ₽
Мощность двигателя выходная 1,1 кВт 1,1 кВт 1,1 кВт 1,1 кВт 1,1 кВт 0,75 кВт 0,75 кВт 1,1 кВт 1,1 кВт 1,1 кВт 1,1 кВт 2,2 кВт 2,2 кВт 2,2 кВт 2,2 кВт, 2,2 кВт 2,2 кВт 2,2 кВт 2,2 кВт 2,2 кВт 2,2 кВт, 2,2 кВт 2,2 кВт
Мощность электрическая потребляемая (пусковая) 1,125 кВт (5А) 1,125 кВт (5А) 1,65 кВт (7,5А) 1,65 кВт (7,5А) 1,65 кВт (7,5А) 1,65 кВт (7,5А) 3,3 кВт (15А) 3,3 кВт (15А) 3,3 кВт (9А суммарно или 3А на 1 фазу) 3,3 кВт (9А суммарно или 3А на 1 фазу) 3,3 кВт (15А) 3,3 кВт (15А) 3,3 кВт (15А) 3,3 кВт (15А) 3,3 кВт (15А) 3,3 кВт (15А) 3,3 кВт (9А суммарно или 3А на 1 фазу) 3,3 кВт (9А суммарно или 3А на 1 фазу)
Номинальное напряжение, В 230 230 230 230 230 230 230 230 230 230 230 230 230 400 400 230 230 400 400 230 230 400 400
Мобильная база в комплекте В комплектацию не входит и приобретается отдельно. В комплектацию не входит и приобретается отдельно. В комплектацию не входит и приобретается отдельно. В комплектацию не входит и приобретается отдельно. В комплектацию не входит и приобретается отдельно. Корпус на колесах Корпус на колесах Корпус на колесах Корпус на колесах Корпус на колесах Корпус на колесах Корпус на колесах Корпус на колесах Корпус на колесах Корпус на колесах Корпус на колесах Корпус на колесах Корпус на колесах Корпус на колесах Корпус на колесах Корпус на колесах Корпус на колесах Корпус на колесах
Ширина заготовки максимальная 156 мм 156 мм 156 мм 156 мм 156 мм 255 мм 255 мм 255 мм 255 мм 255 мм 255 мм 330 мм 330 мм 330 мм 330 мм 203 мм 203 мм 203 мм 203 мм 305 мм 305 мм 305 мм 305 мм
Длина стола 724 мм 724 мм 724 мм 724 мм 724 мм 1210 мм 1210 мм 1210 мм 1210 мм 1535 мм или 1200 мм (столы 1200 мм доступны только под заказ) 1535 мм или 1200 мм (столы 1200 мм доступны только под заказ) 1800 мм 1800 мм 1800 мм 1800 мм 1930 мм 1930 мм 1930 мм 1930 мм 1930 мм 1930 мм 1930 мм 1930 мм
Число ножей режущего вала 2 2 2 3 3 3 4 4 4 4
Режущий вал Сегментный вал Helical Helical, 150 мм Helical, 150 мм Helical, 150 мм Helical, 200 мм Helical, 200 мм Helical, 203 мм Helical, 203 мм Helical, 200 мм Helical, 200 мм
5
3 оценок
5
3
4
0
3
0
2
0
1
0
  • Михаил Ч.
    18.05.2023

    Главное достоинство - ровные столы и большой, ровный чугунный параллельный упор.

  • Борис
    10.03.2023

    Главное достоинство - ровные столы и большой, ровный чугунный параллельный упор.
    После дикого свиста коллекторных моторов благородный звук работы асинхронного двигателя успокаивает и расслабляет. :)
    Мощная станина из достаточно толстого металла с удобным выдвижным колесом для перемещения станка.
    Но:
    1) Не очень удачная в сборке и эксплуатации конструкция перемещения/настройки параллельного упора например, по сравнению с w0106fl. Но тут и цена почти в 1.5 раза ниже, и габаритная ширина меньше, что немаловажно.
    2) Ожидаемые мелкие огрехи китайского производства: на верхней плоскости станины немного свезена краска, 2 винта (кажется М6) крепления кожуха приводного ремня разные: один под ключ и крестовую отвертку, второй - под шестигранник.:)
    3) Подпружиненное ограждение режущего вала удалось нормально установить и заставить работать только после обработки его штока наждачной бумагой.

    Но в целом я доволен покупкой

  • Денис Я.
    07.03.2023

    Столы ровные , Параллельный упор тоже, тяжелый, тихий , комплектность полная . Собирается очень просто, можно сказать интуитивно.
    Покупал для хоббийной столярки

Больше отзывов
Фуговальный станок WARRIOR W0109DL – это компактный и эффективный инструмент для обработки древесины, идеально подходящий для столярных и плотницких работ. Оснащен двигателем мощностью 0,75 кВт, работающим от сети 230 В, что обеспечивает стабильную работу при стандартном электрическом подключении. Потребляемая мощность составляет 1,125 кВт, что делает его экономичным и производительным.

Ширина реза станка составляет 153 мм, а максимальная глубина реза за проход – 3,2 мм, что позволяет эффективно обрабатывать древесину различной толщины. Режущий вал с частотой вращения 4400 об/мин и тремя ножами обеспечивает высокое качество строгания, выполняя 13200 резов в минуту. Вал диаметром 61 мм гарантирует стабильность и точность работы. Также станок поддерживает выборку фальца до 12,7 мм, что добавляет универсальности.

Рабочий стол длиной 1210 мм и шириной 255 мм разделен на подающий и приемный столы по 590 мм каждый, что упрощает процесс подачи и приемки материала. Высота стола от пола составляет 820 мм, что обеспечивает комфортную рабочую позу. Параллельный упор размером 740 х 120 мм фиксируется под углами 90° и 45° внутрь и наружу, что позволяет выполнять резы под различными углами.

Станок оснащен системой аспирации с патрубком диаметром 100 мм, что способствует поддержанию чистоты рабочего места. В собранном виде его габариты составляют 1180 х 620 х 1070 мм, что делает его компактным и удобным для размещения в мастерской. В упаковке станок занимает две коробки размерами 1300 х 400 х 300 мм и 500 х 400 х 700 мм, что облегчает транспортировку. WARRIOR W0109DL – это надежный фуговальный станок, обеспечивающий высокое качество обработки древесины.
