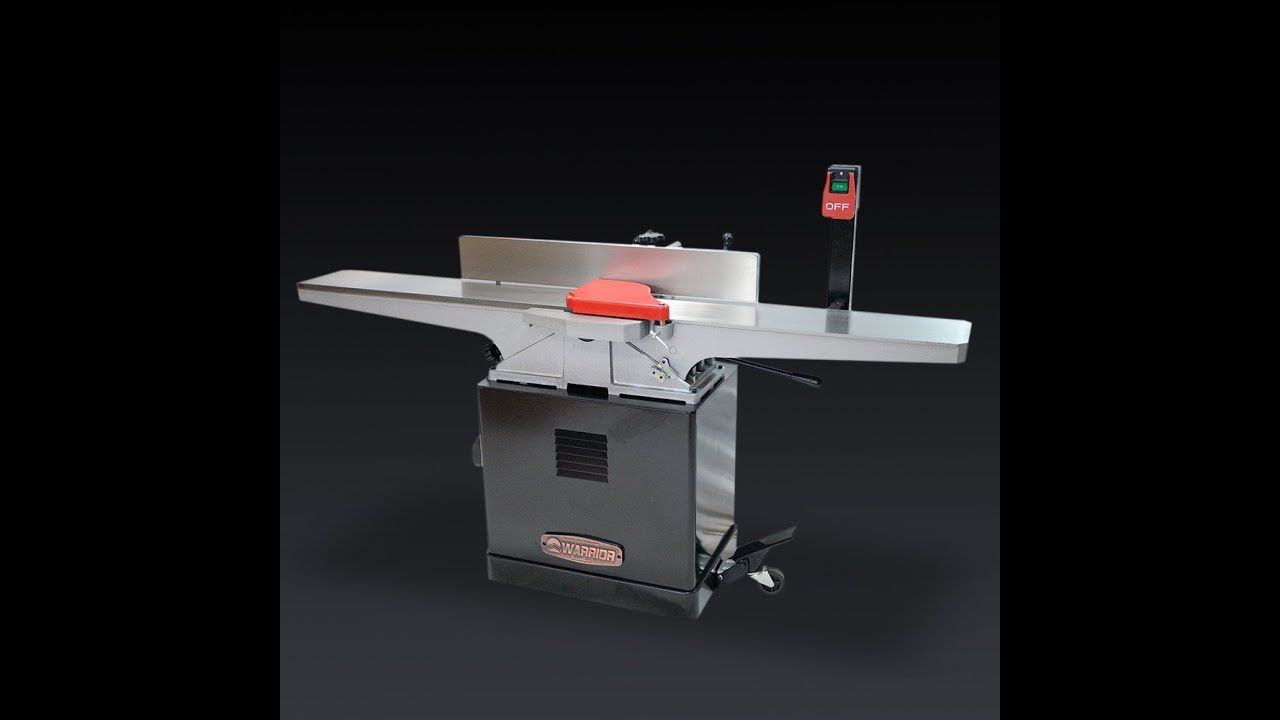

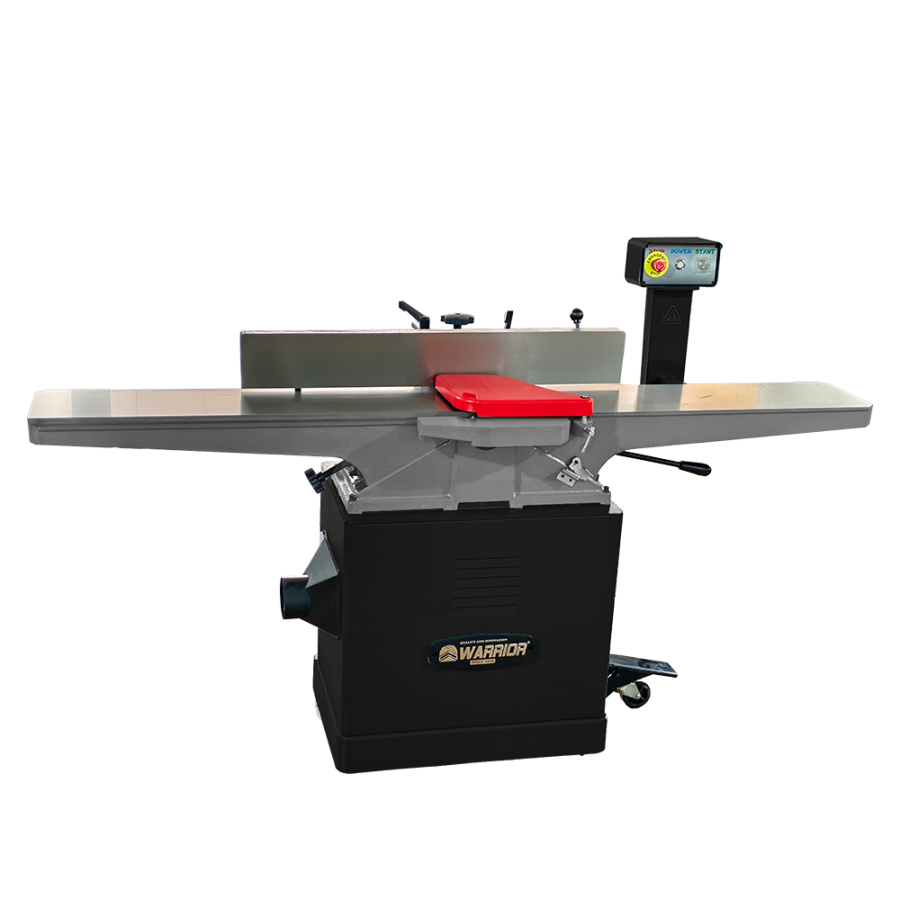

WARRIOR W0103FL HL 400В Фуговальный станок с валом Helical

Артикул: 0301010179000

194 000 ₽

Срок доставки 3-5 дней

Стоимость доставки До терминала - Бесплатно
До адреса - 1300 рублей

Купить Добавить в сравнение

Ширина стола 200 мм
Мощность двигателя 2,2 кВт
Вал Helical

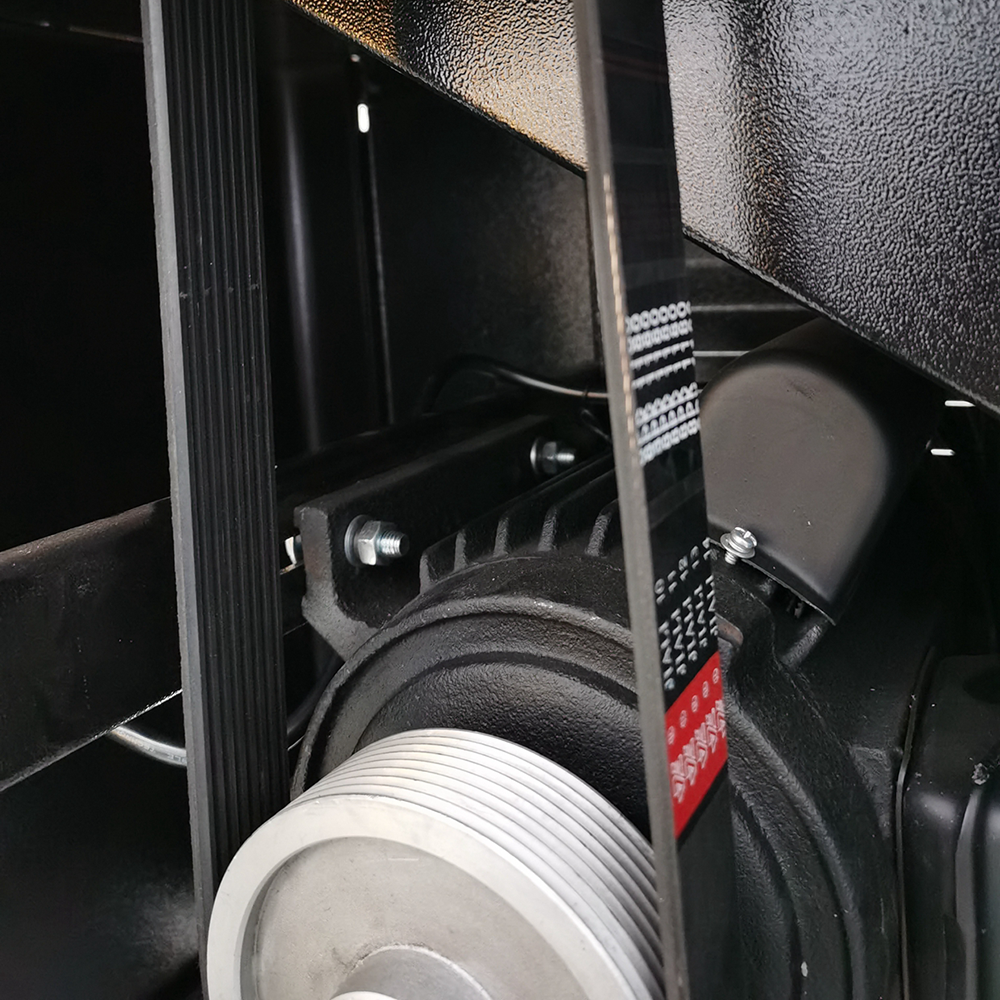

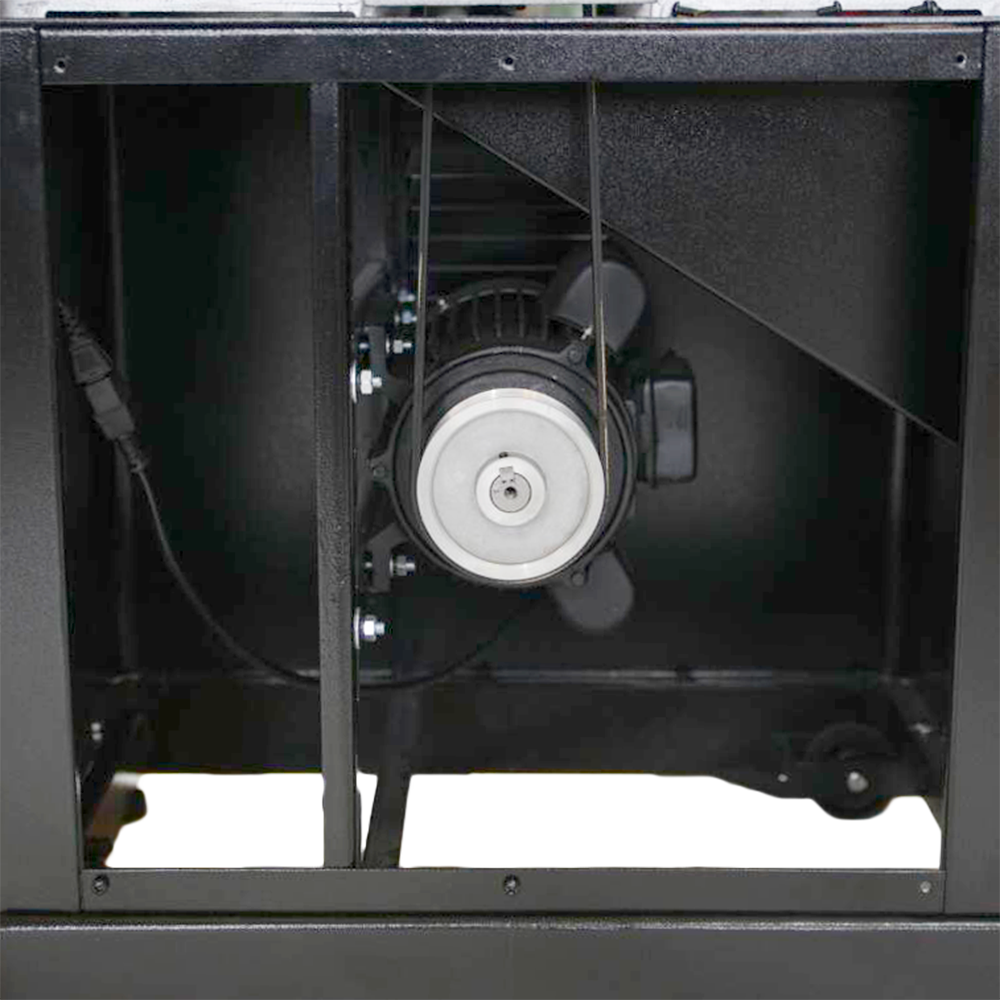

Асинхронный двигатель повышенной выходной мощности 2,2 кВт 400 В
Большие чугунные столы с прецизионной чистовой механической обработкой обеспечивают высокую точность.
Установленный по центру большой чугунный параллельный упор, с возможностью наклона от -45° до + 45°.
Усиленный четырёхножевой режущий вал обеспечивает быстрое резание при отличной чистотой обработки.
Планка для вы...

Подробнее

Наличие на складах

Общий остаток на складах: уточняйте наличие

Купить запчасти

Преимущества
Характеристики
Комплектация
Инструкции
Youtube
Rutube
Сравнение
Запчасти
Сервис
Отзывы

3
Описание

Асинхронный двигатель повышенной выходной мощности 2,2 кВт 400 В
Большие чугунные столы с прецизионной чистовой механической обработкой обеспечивают высокую точность.

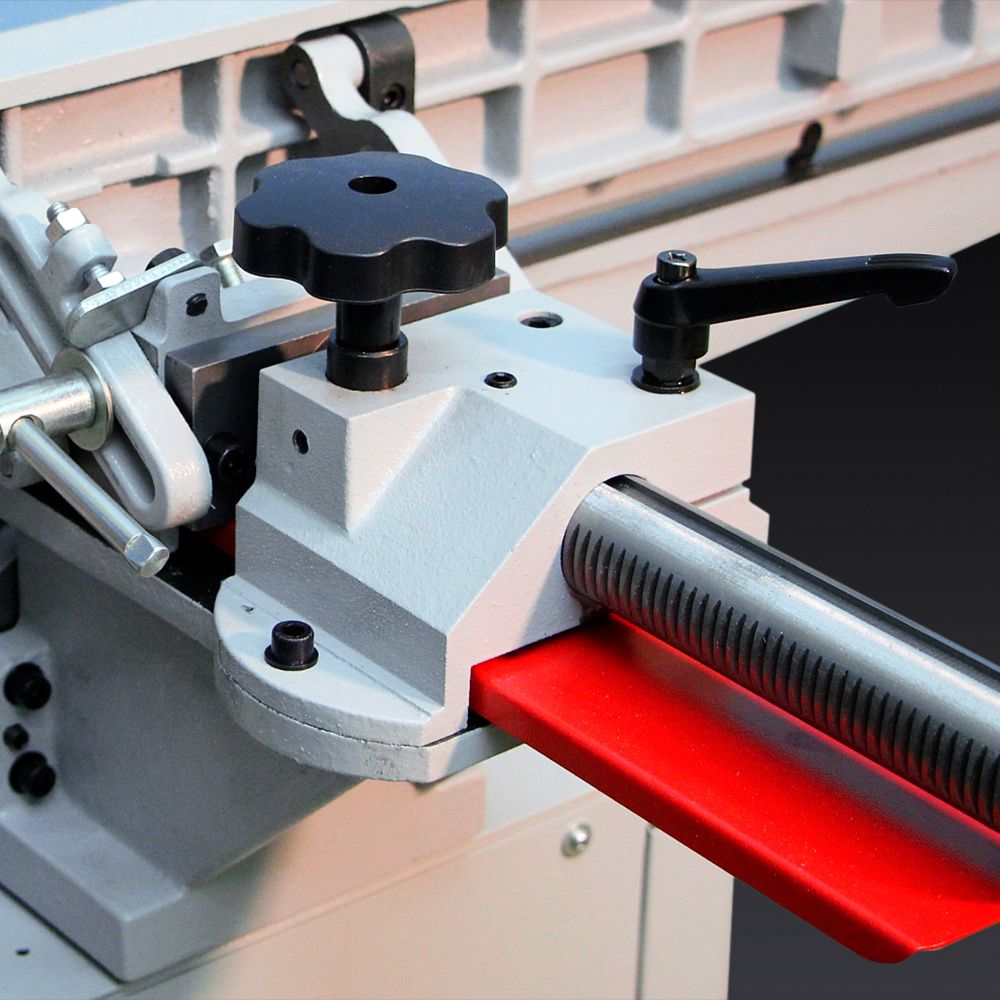

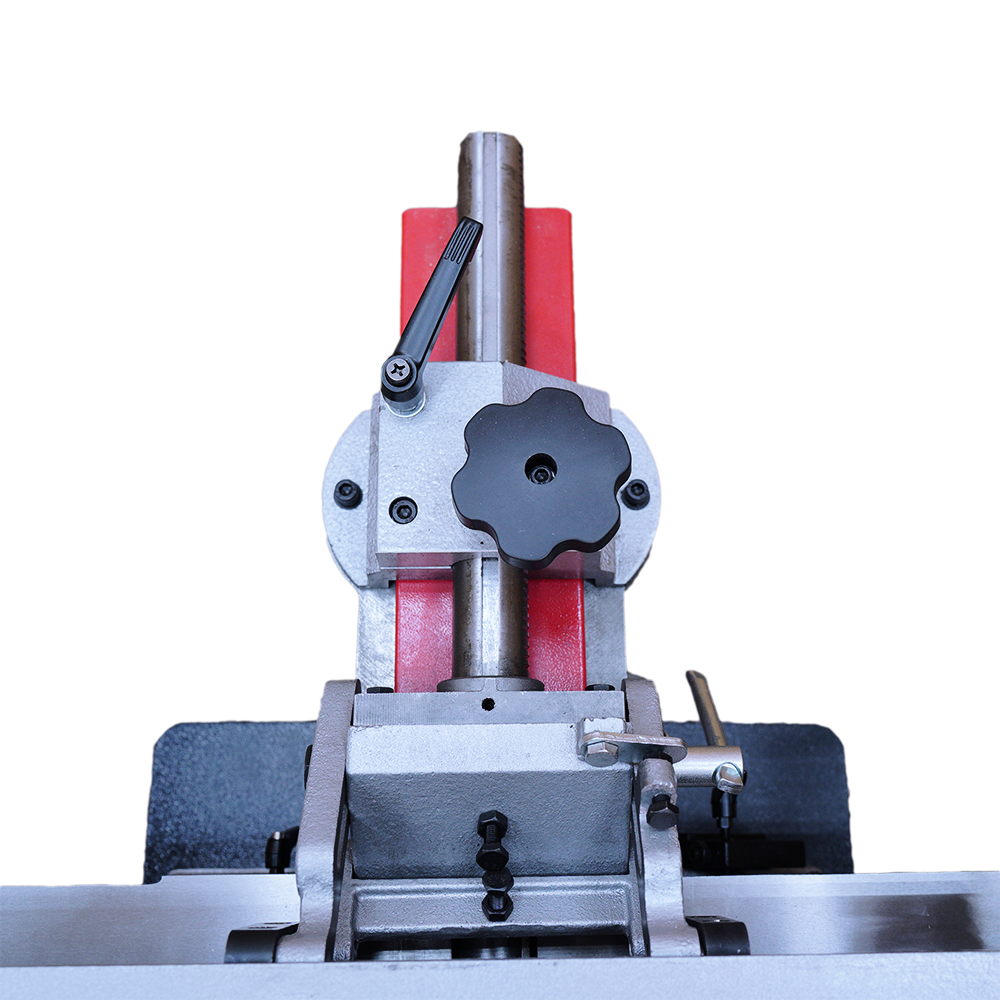

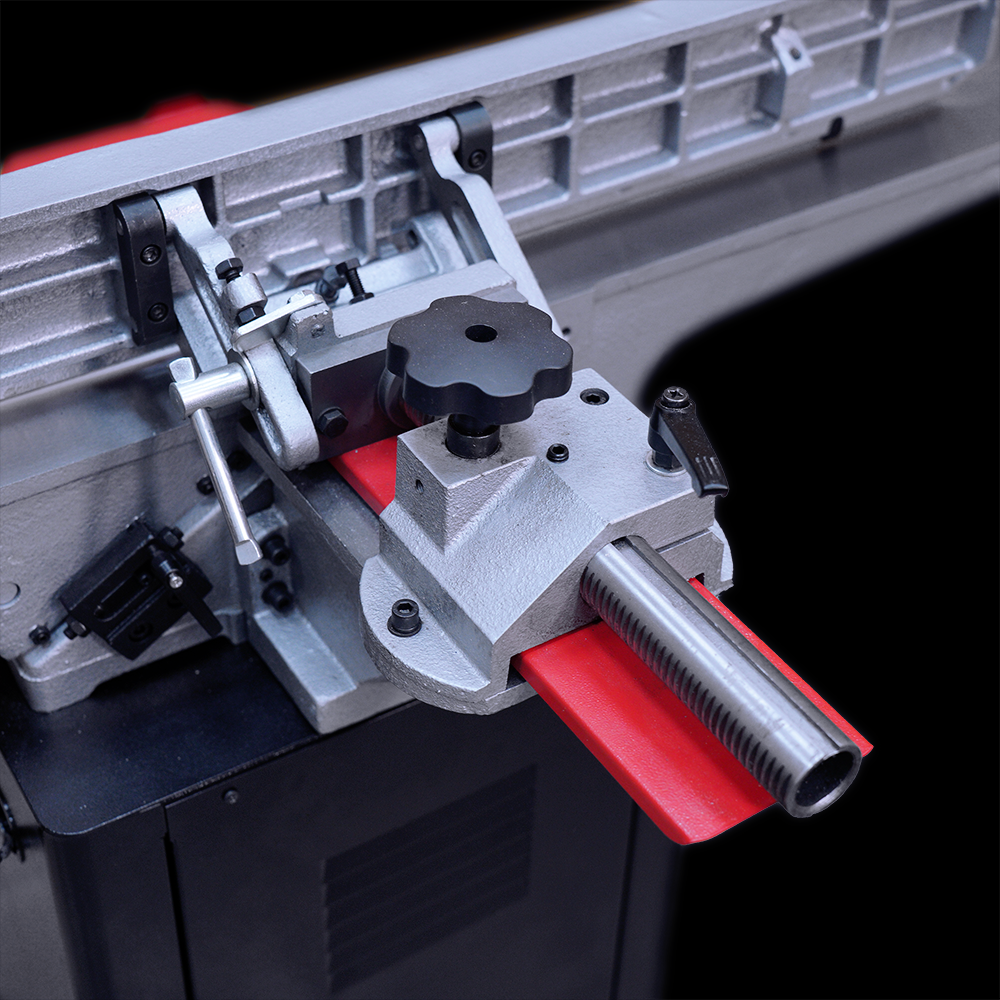

Установленный по центру большой чугунный параллельный упор, с возможностью наклона от -45° до + 45°.
Усиленный четырёхножевой режущий вал обеспечивает быстрое резание при отличной чистотой обработки.

Планка для выборки фальца встроена в стол для обеспечения универсальности.

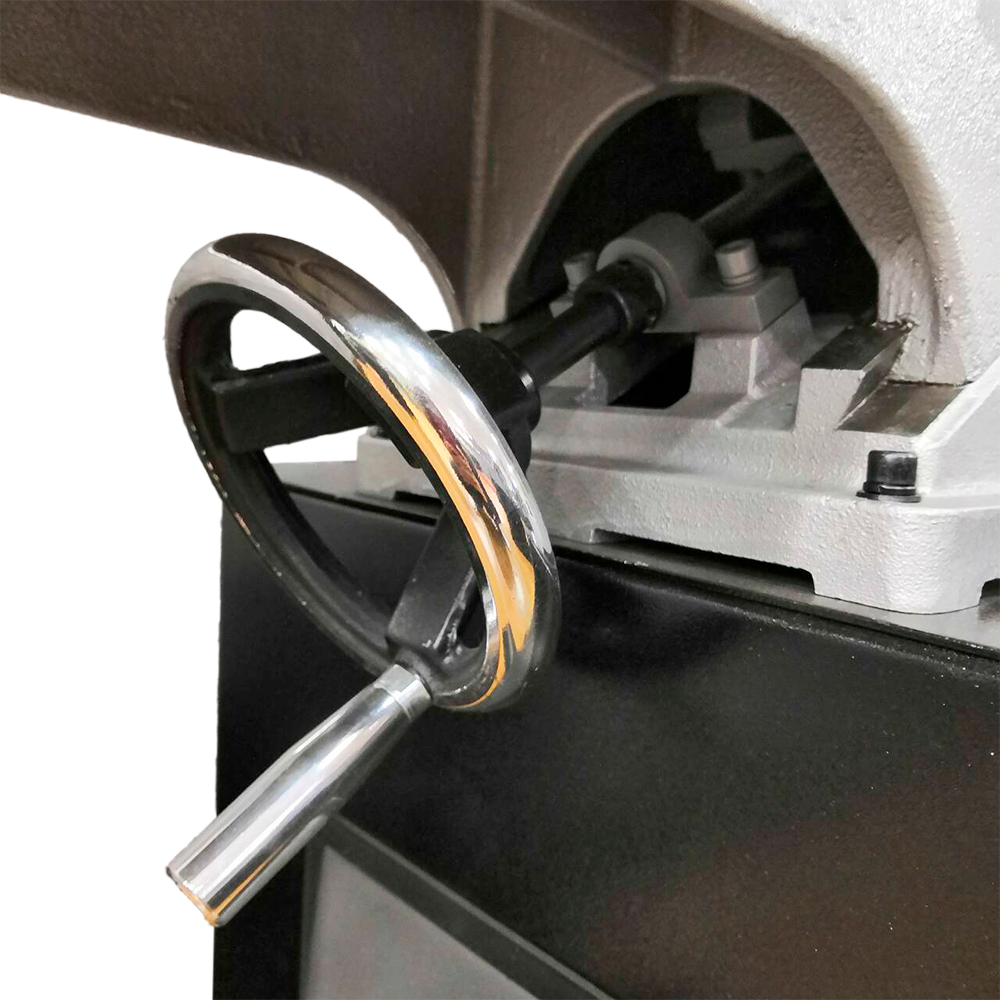

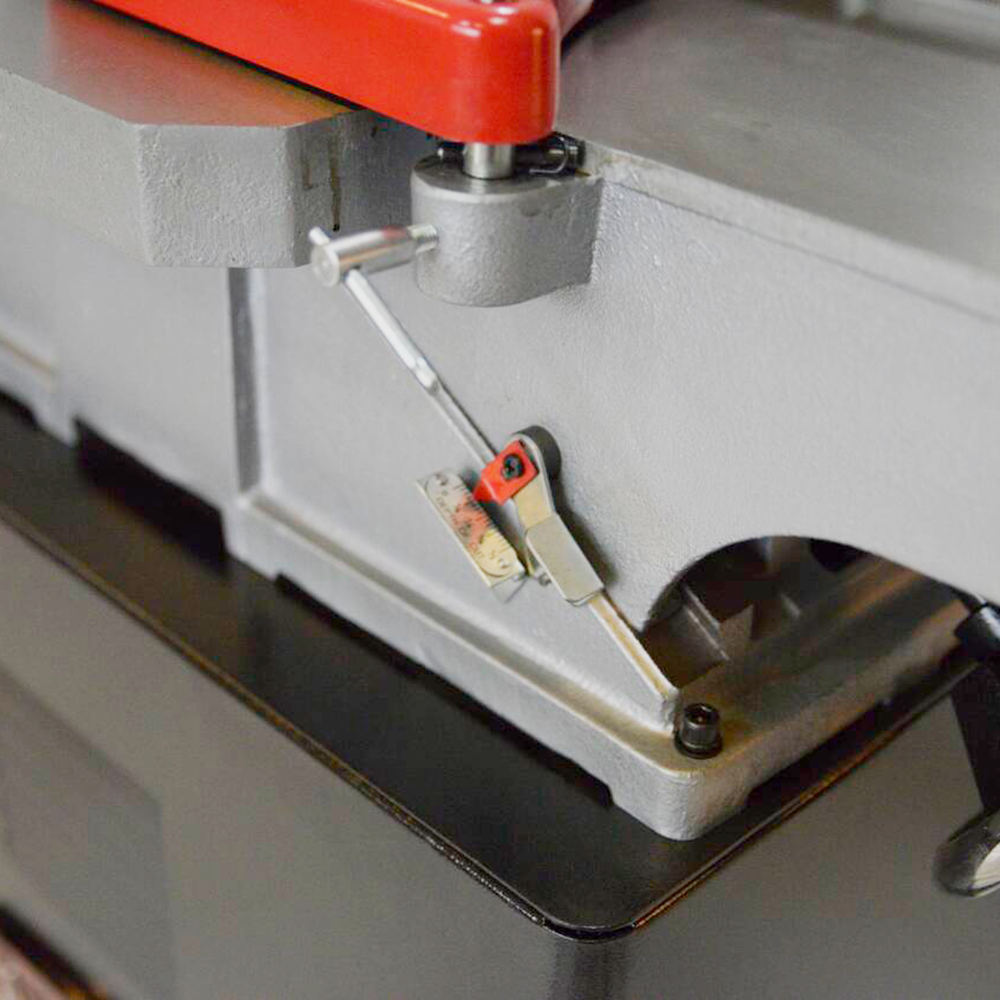

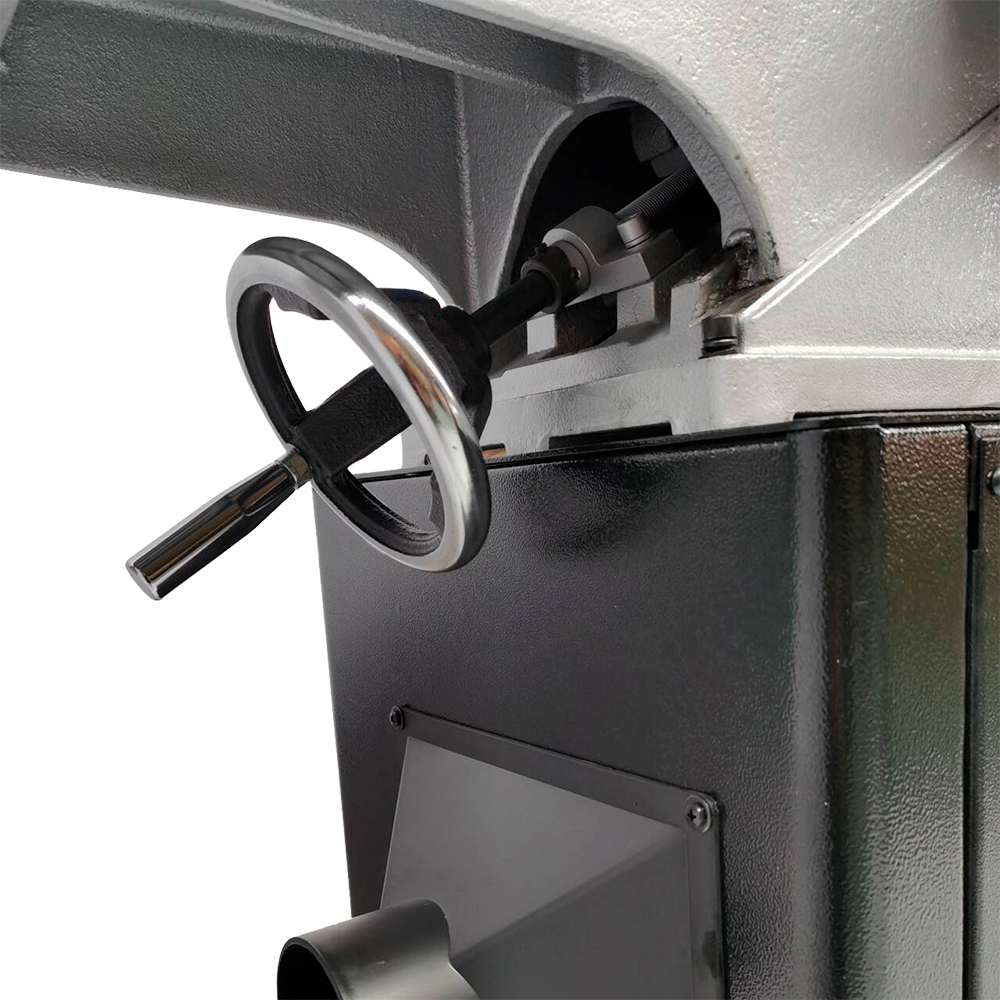

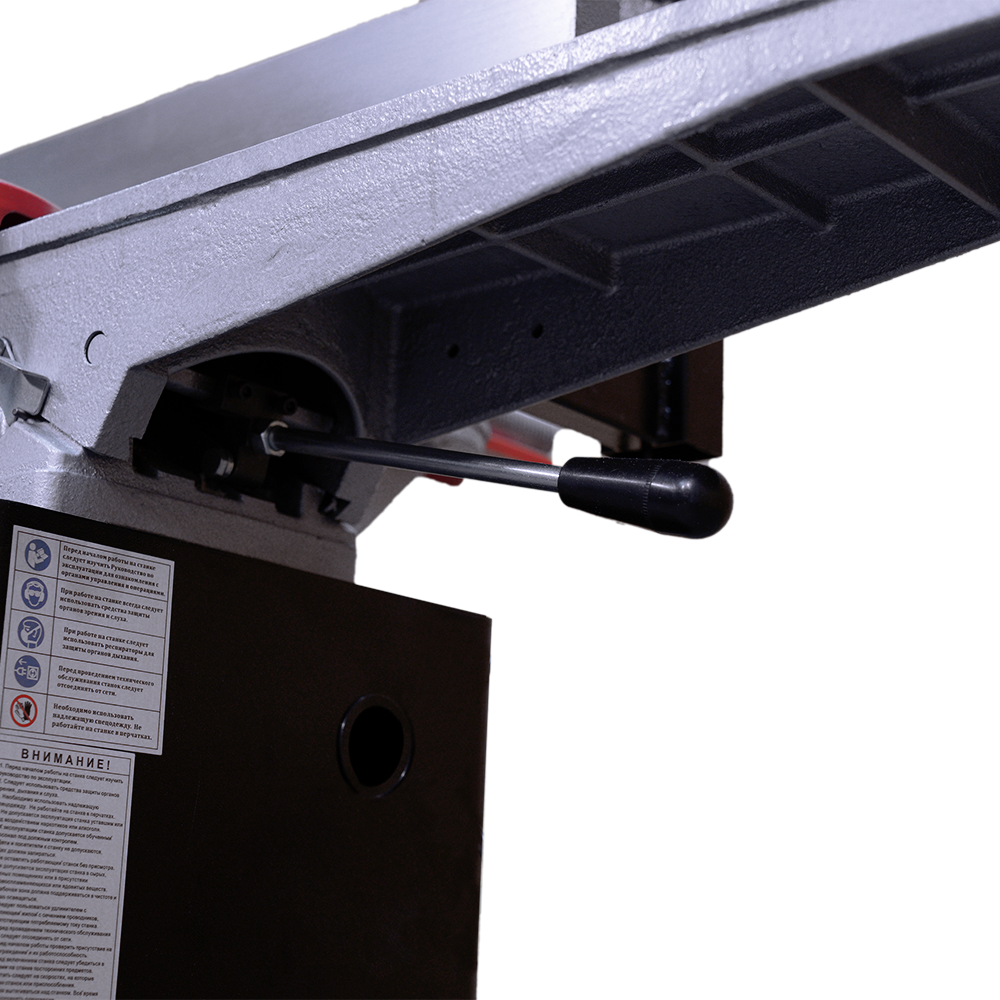

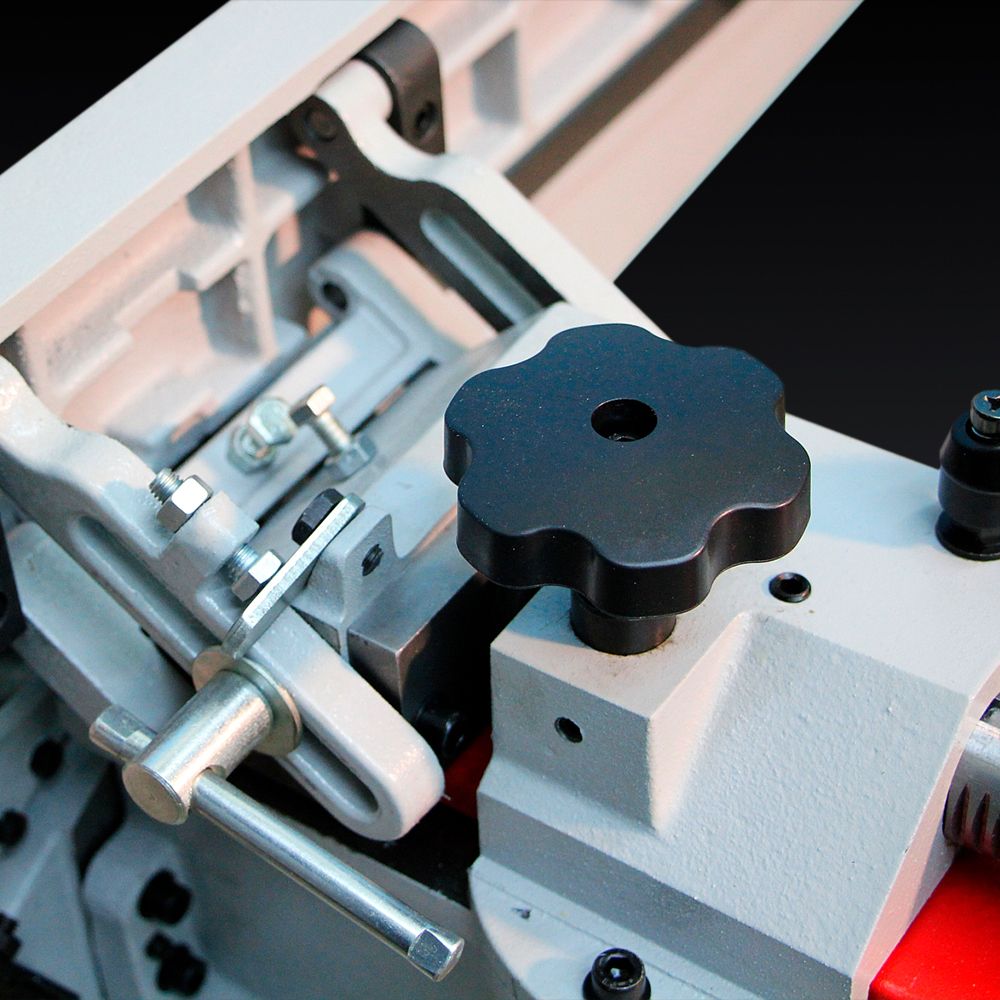

Приемный столы просто регулируется маховиком с удобной фиксирующей рукояткой. Подающий стол регулируется быстродействующим рычагом.

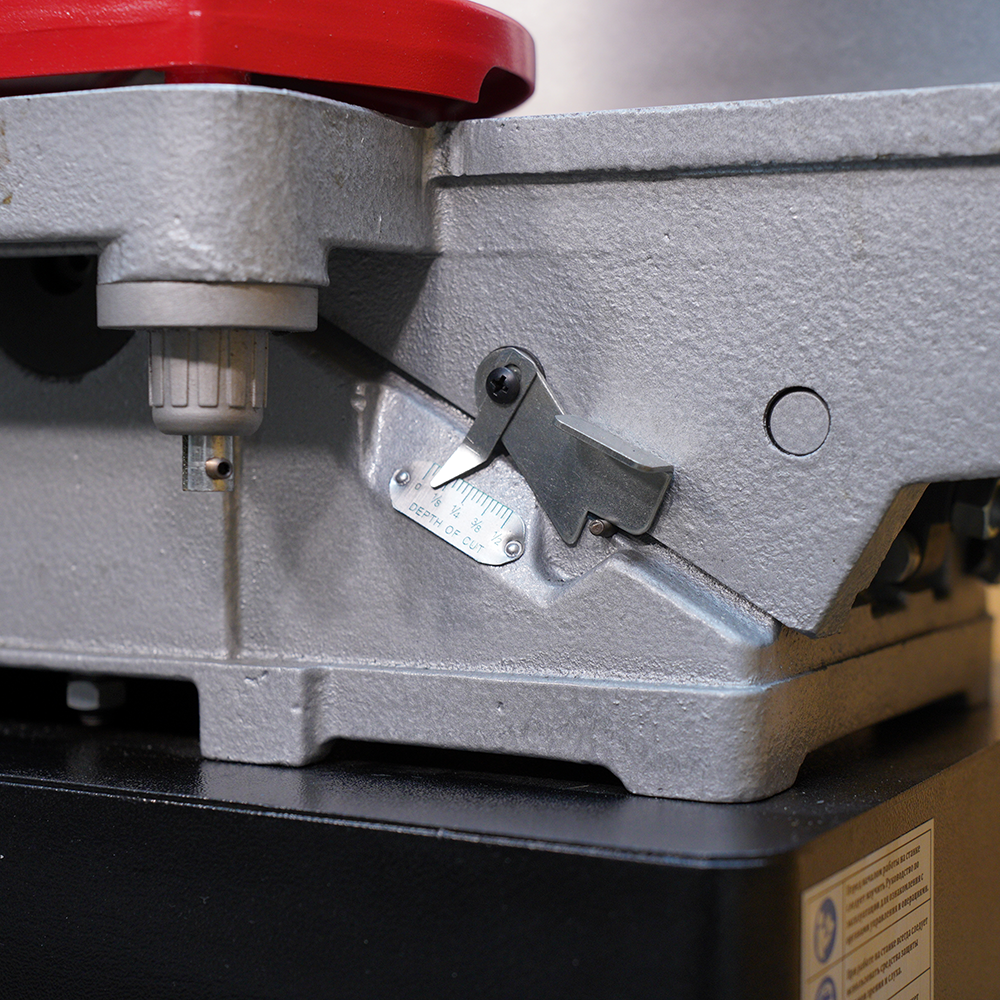

Точная и удобная в считывании шкала глубины резания с автоматическим стопором на 3 мм делает простой быструю настройку при повторяющимся фуговании.

Мощность двигателя выходная 2,2 кВт, 400В

Мощность двигателя потребляемая (пусковой ток) 3,3 кВт (9А суммарно или 3А на 1 фазу)

Ширина реза 203 мм

Максимальная глубина реза 3,2 мм

Максимальная выборка фальца 12,7 мм

Частота вращения режущего вала 4800 об/мин

Режущий вал Helical, 200 мм

Размер ножей 205х20х3 мм

Диаметр режущего вала 78 мм

Количество ножей 52

Размер ножей 15 х 15 мм

Длина стола 1800 мм

Длина подающего стола 880 мм

Длина приемного стола 880 мм

Ширина стола 200 мм

Высота стола от пола 795 мм

Размеры параллельного упора 889 х 124 мм

Угол наклона внутрь и наружу 45°

Фиксированные углы наклона 90°, 45° внутрь и наружу

Диаметр патрубка аспирации 100 мм

Размеры в упаковке (Д х Ш х В) 1850 х 450 х 300 мм (фуганок), 655 х 455 х 615 мм (станина)

Размеры станка в собранном виде (Д х Ш х В) 1850 x 845 x 1040 мм

Масса нетто / брутто 205 / 217 кг

Запасной приводной ремень

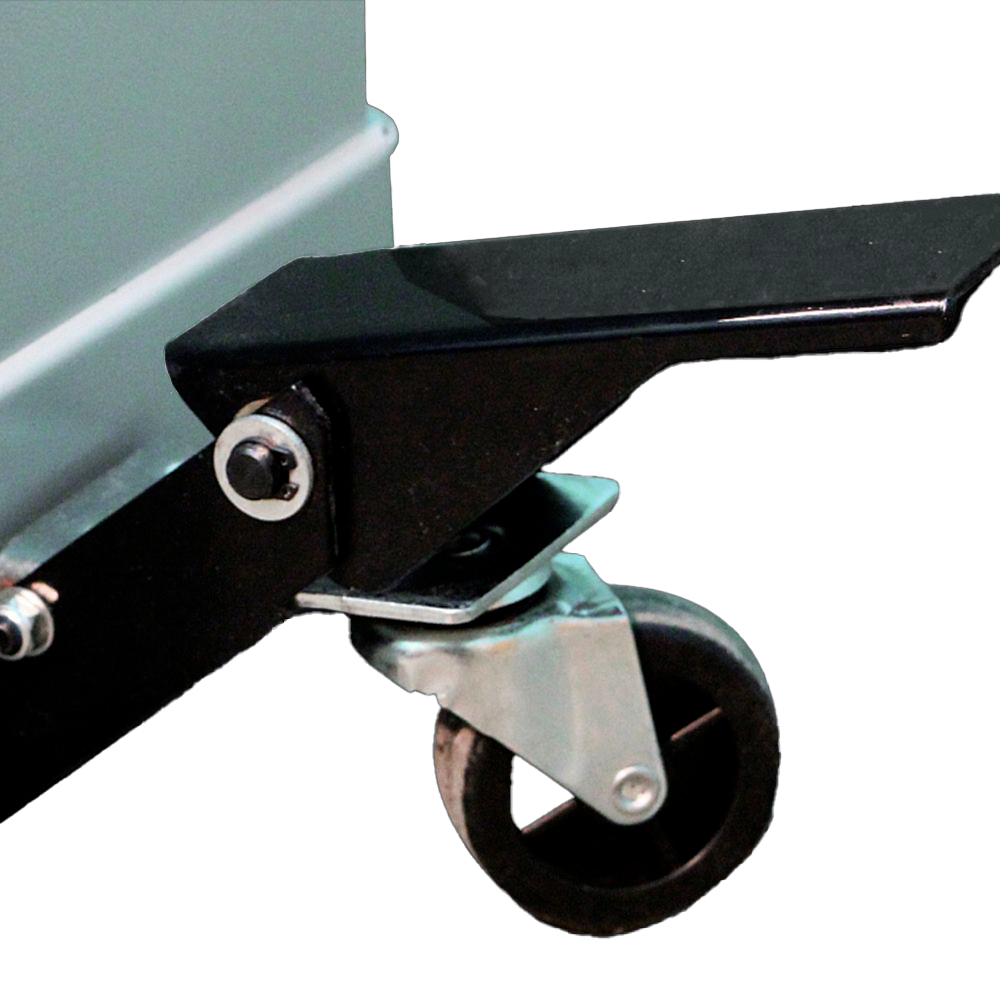

Мобильная база - корпус на колесах

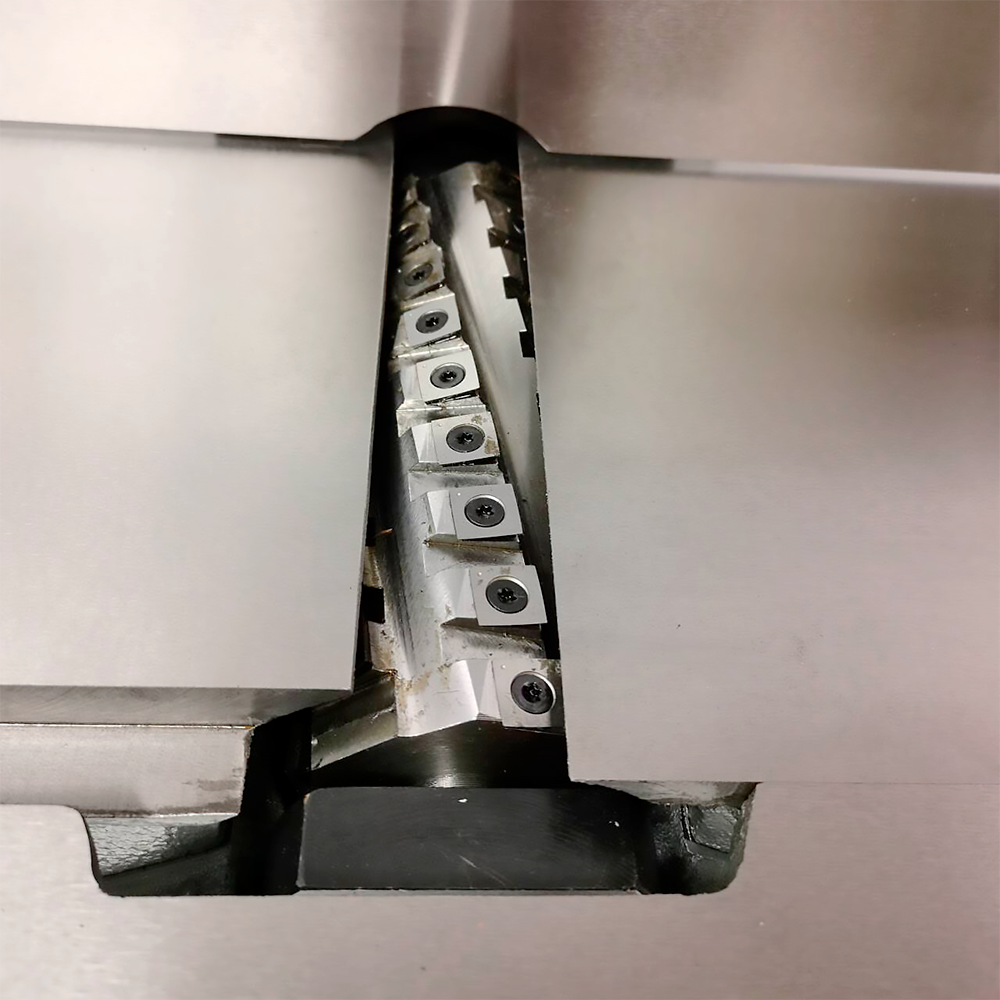

Спиральный вал Helical с твердосплавными ножами

Инструкция

Технический паспорт

Деталировка

Параметры заточки ножей

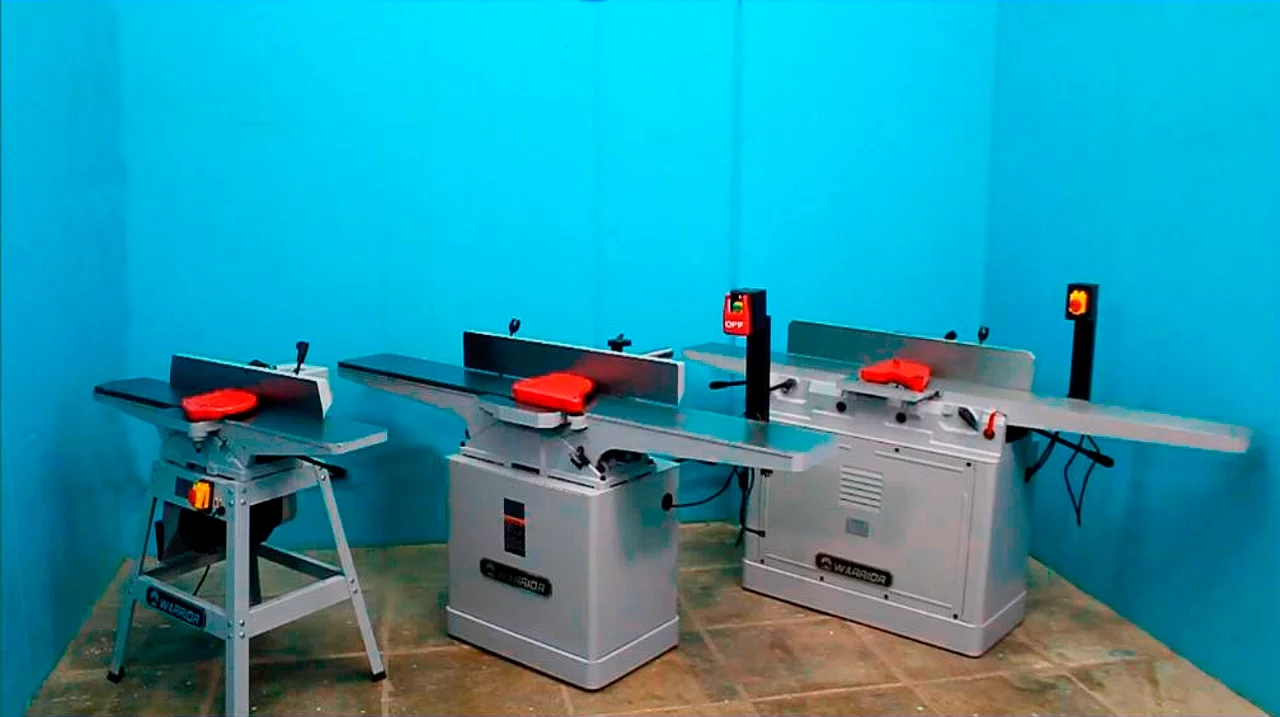

Обзор и сравнение фуговальных станков

Сборка и настройка W0103FL

Установка вала Helical

Полная настройка фуговального станка на примере WARRIOR W0106

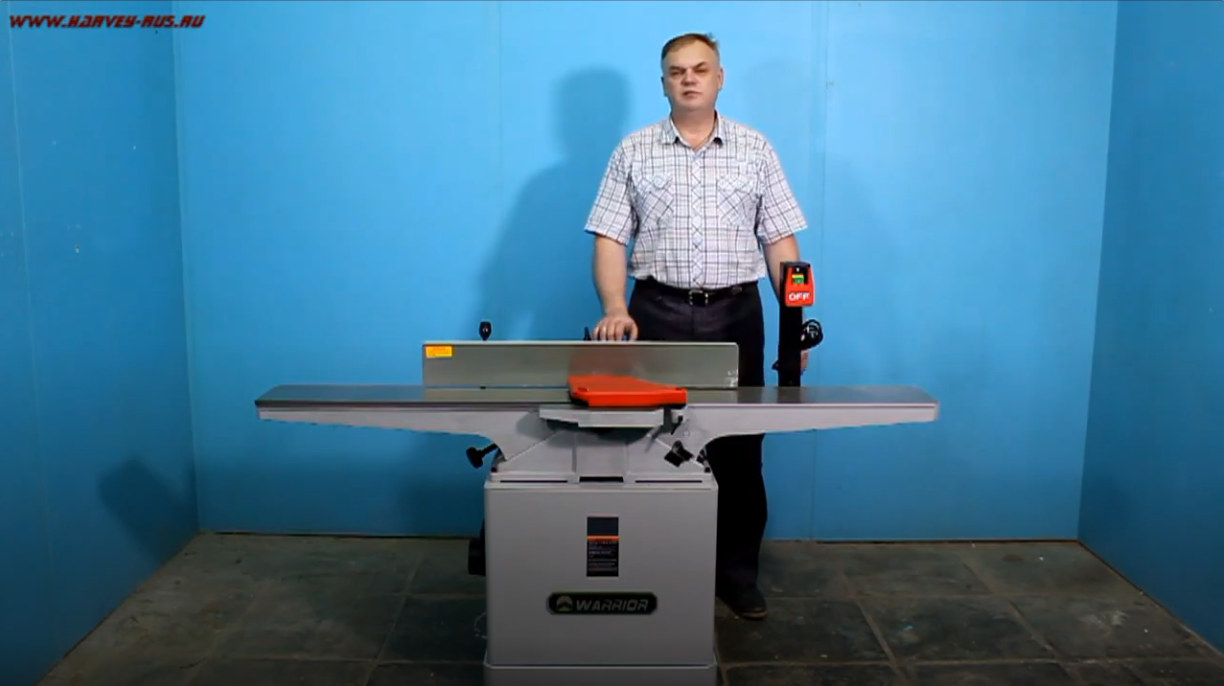

Фуганок WARRIOR W0103FL

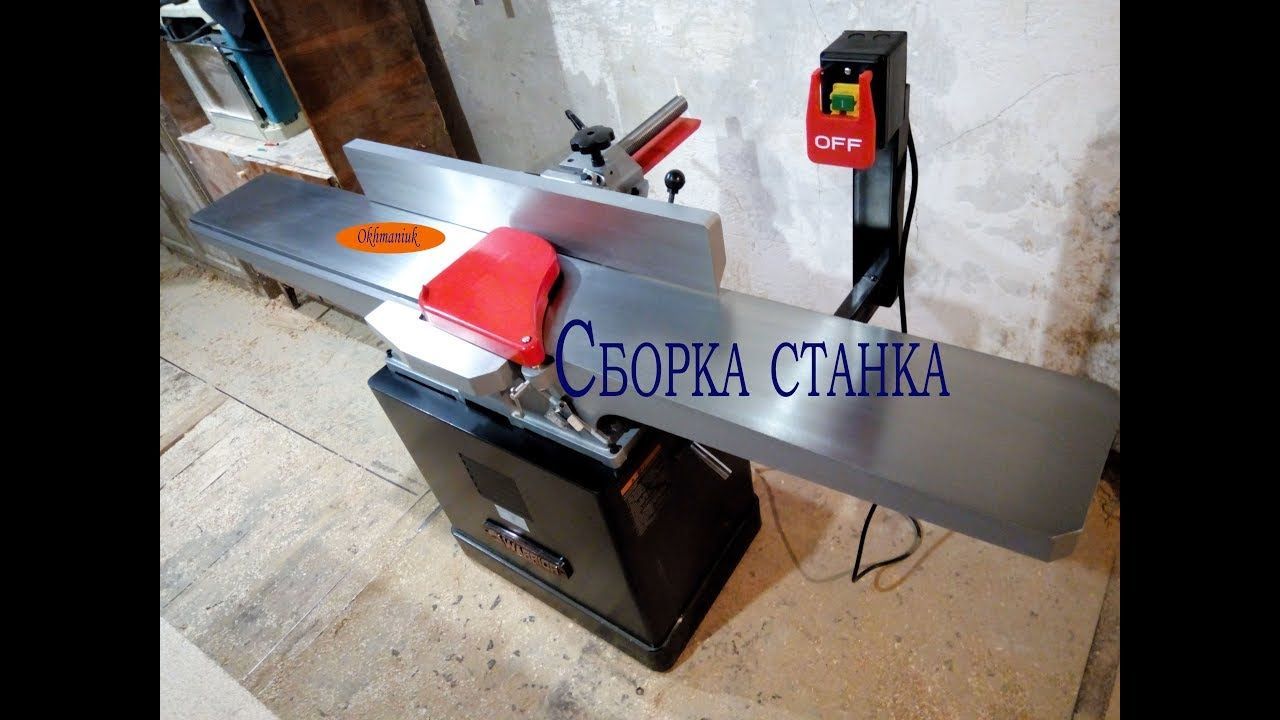

Фуговальный станок WARRIOR W0103F. Сборка

Фуганок WARRIOR W0103FL полная сборка, знакомство

Доводим ножи. Фуганок WARRIOR W0103FL

WARRIOR W0103FL станок фуговальный. Распаковка.

Фуганок WARRIOR W0103FL. Небольшая модернизация

Удобное фугование кромок на доработанном параллельном упоре фуганка - WARRIOR W0103FL

Фуганок WARRIOR W0103FL Прифуговка делянок

Фуганок WARRIOR W0103FL - 200 мм

Фуговать стало значительно легче с этой доработкой фуганка WARRIOR W0103 FL

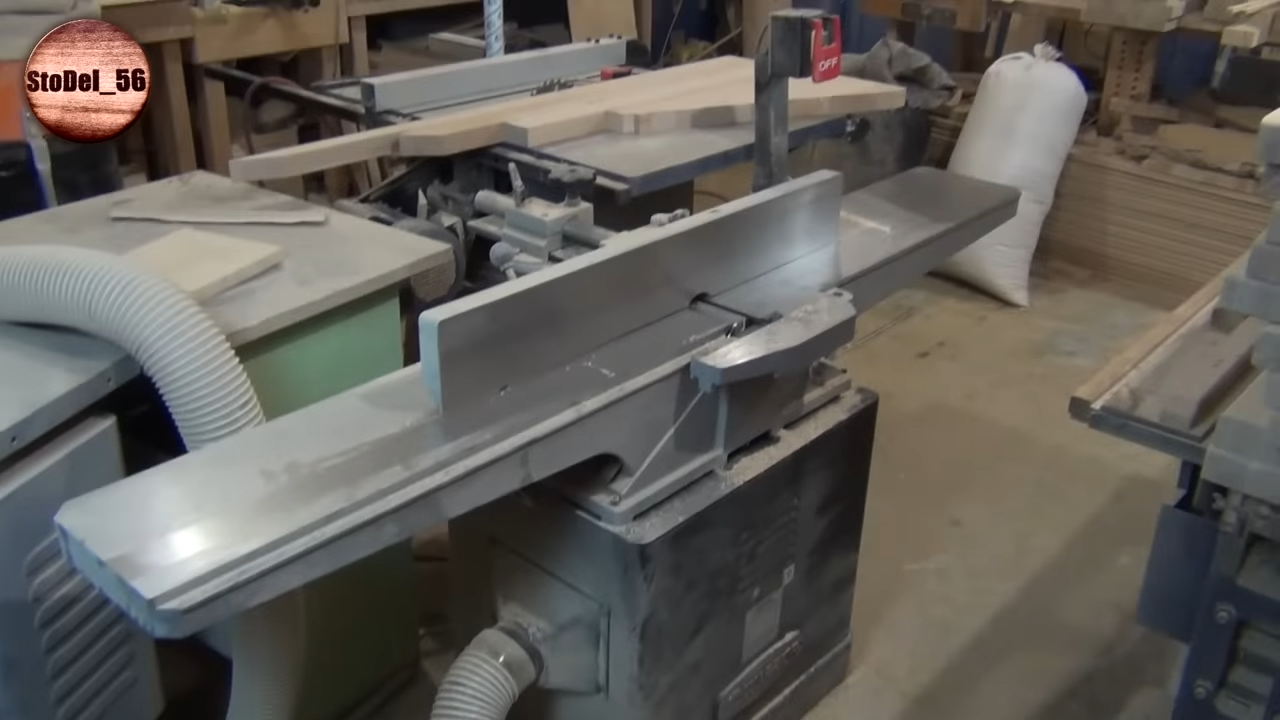

Фуганок Вариор 103-й Почти год эксплуатации, обзор

Фуганок WARRIOR W0103FL

Устанавливаю спиральный вал Helical 200 мм, на фуганок - Warrior W0103FL

Как строгает вал HELICAL, на фуганке WARRIOR W0103FL

Последний обзор и отзыв Фуганка и Рейсмуса

Замена вала на фуговальном станке | Шейперный вал хеликал для станка Warrior.

Ставим вал HELLICAL на строгальный станок WARRIOR W0106FL

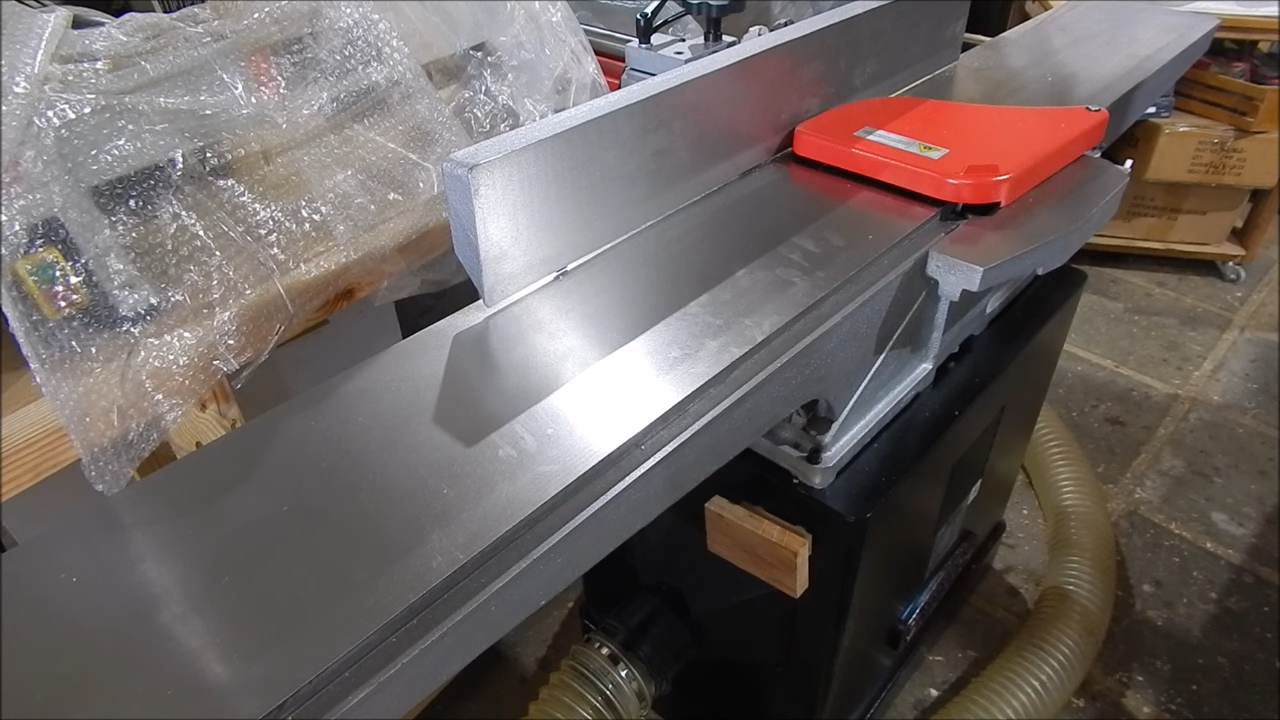

Фуганок WARRIOR W0103FL HL - новый помощник в мастерской. Первые впечатления.

Warrior W0103 FL Фуговальный станок с механизмом быстрой регулировки

Все характеристики Основные Характеристики

Картинка
Название	JIB 22104 Фуговальный станок Купить	JIB 22104 SC Фуговальный станок с сегментным валом Купить	JIB 22102 Фуговальный станок Купить	JIB 22102 SC Фуговальный станок с сегментным валом Купить	JIB 22102 HL Фуговальный станок с валом Helical Купить	WARRIOR W0109DL Фуговальный станок Купить	WARRIOR W0109DL HL Фуговальный станок с валом Helical Купить	WARRIOR W0109D Фуговальный станок Купить	WARRIOR W0109D HL Фуговальный станок с валом Helical Купить	WARRIOR W0106FL Фуговальный станок Купить	WARRIOR W0106FL HL Фуговальный станок с валом Helical Купить	WARRIOR W0103FL 230В Фуговальный станок Купить	WARRIOR W0103FL HL 230В Фуговальный станок с валом Helical Купить	WARRIOR W0103FL 400В Фуговальный станок Купить	WARRIOR W0103FL HL 400В Фуговальный станок с валом Helical Купить	JIB WJ-8X76 Фуговальный станок Купить	JIB WJ-8X76 HL Фуговальный станок с валом Helical Купить	JIB WJ-8X76 400 B Фуговальный станок Купить	JIB WJ-8X76 HL 400В Фуговальный станок с валом Helical Купить	WARRIOR W0102 230В Фуговальный станок Купить	WARRIOR W0102 HL 230В Фуговальный станок с валом Helical Купить	WARRIOR W0102 400В Фуговальный станок Купить	WARRIOR W0102 HL 400В Фуговальный станок с валом Helical Купить
Цена	38 500 ₽	46 000 ₽	42 120 ₽	49 320 ₽	67 050 ₽	71 500 ₽	104 000 ₽	87 500 ₽	116 000 ₽	102 500 ₽	129 000 ₽	150 000 ₽	194 000 ₽	150 000 ₽	194 000 ₽	158 900 ₽	202 400 ₽	158 900 ₽	202 400 ₽	154 000 ₽	197 500 ₽	154 000 ₽	197 500 ₽
Мощность двигателя выходная	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	0,75 кВт	0,75 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	2,2 кВт	2,2 кВт	2,2 кВт	2,2 кВт,	2,2 кВт	2,2 кВт	2,2 кВт	2,2 кВт	2,2 кВт	2,2 кВт,	2,2 кВт	2,2 кВт
Мощность электрическая потребляемая (пусковая)						1,125 кВт (5А)	1,125 кВт (5А)	1,65 кВт (7,5А)	1,65 кВт (7,5А)	1,65 кВт (7,5А)	1,65 кВт (7,5А)	3,3 кВт (15А)	3,3 кВт (15А)	3,3 кВт (9А суммарно или 3А на 1 фазу)	3,3 кВт (9А суммарно или 3А на 1 фазу)	3,3 кВт (15А)	3,3 кВт (15А)	3,3 кВт (15А)	3,3 кВт (15А)	3,3 кВт (15А)	3,3 кВт (15А)	3,3 кВт (9А суммарно или 3А на 1 фазу)	3,3 кВт (9А суммарно или 3А на 1 фазу)
Номинальное напряжение, В	230	230	230	230	230	230	230	230	230	230	230	230	230	400	400	230	230	400	400	230	230	400	400
Мобильная база в комплекте	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах
Ширина заготовки максимальная	156 мм	156 мм	156 мм	156 мм	156 мм	255 мм	255 мм	255 мм	255 мм	255 мм	255 мм	330 мм	330 мм	330 мм	330 мм	203 мм	203 мм	203 мм	203 мм	305 мм	305 мм	305 мм	305 мм
Длина стола	724 мм	724 мм	724 мм	724 мм	724 мм	1210 мм	1210 мм	1210 мм	1210 мм	1535 мм или 1200 мм (столы 1200 мм доступны только под заказ)	1535 мм или 1200 мм (столы 1200 мм доступны только под заказ)	1800 мм	1800 мм	1800 мм	1800 мм	1930 мм	1930 мм	1930 мм	1930 мм	1930 мм	1930 мм	1930 мм	1930 мм
Число ножей режущего вала	2	2	2			3		3		3		4		4						4		4
Режущий вал				Сегментный вал	Helical		Helical, 150 мм		Helical, 150 мм		Helical, 150 мм		Helical, 200 мм		Helical, 200 мм		Helical, 203 мм		Helical, 203 мм		Helical, 200 мм		Helical, 200 мм

Инструкция

Деталировка

Купить запчасти

4.7

3 оценок

Оставить отзыв

Евгений Андреев

05.04.2024

Надежный и мощный асинхронный двигатель 2,2 кВт. Шумит в меру. Отмечу, что упор сделан качественно, нет неровностей на металле. Иногда и такое встречается.
Николай Мирошниченко

14.01.2024

Работа — одно удовольствие. Прочное основание. Регулировка столов происходит легко и плавно. Ручки маховика и рычага действительно удобные и надежные.
Виктор Данилевич

09.12.2023

Радует удобный упор с наклоном. Станок устойчив к вибрации. По поводу цены: это все-таки высокопрофессиональное оборудование для серьезных проектов. Она не может быть низкой.

Больше отзывов

Фуговальный станок WARRIOR W0103FL HL 400В с валом Helical – это мощное профессиональное оборудование для обработки древесины, оснащенное спиральным валом, который обеспечивает гладкую и точную обработку. Двигатель мощностью 2,2 кВт и работа от трехфазной сети 400 В делают станок высокопроизводительным и энергоэффективным, с потребляемой мощностью 3,3 кВт и пусковым током 9А (или 3А на каждую фазу).

Станок поддерживает ширину реза до 203 мм и максимальную глубину реза 3,2 мм, что позволяет обрабатывать заготовки различной толщины и размеров. Режущий вал Helical диаметром 78 мм с 52 ножами (размером 15 х 15 мм) обеспечивает высококачественную обработку, минимизируя вибрации и шум. Частота вращения вала составляет 4800 об/мин, что гарантирует производительность на профессиональном уровне. Максимальная выборка фальца до 12,7 мм добавляет гибкость в работе с различными типами древесины.

Рабочий стол длиной 1800 мм и шириной 200 мм, включающий подающий и приемный столы по 880 мм каждый, обеспечивает стабильность и удобство работы. Высота стола от пола составляет 795 мм, что создает оптимальные условия для комфортной работы. Параллельный упор размером 889 х 124 мм позволяет выполнять резы под углами 90° и 45° внутрь и наружу, что добавляет точности при угловых обработках.

Система аспирации с патрубком диаметром 100 мм помогает поддерживать чистоту на рабочем месте, эффективно удаляя опилки. В собранном виде станок имеет габариты 1850 х 845 х 1040 мм, что позволяет удобно разместить его в мастерской. В упаковке станок поставляется в двух коробках: 1850 х 450 х 300 мм для фуганка и 655 х 455 х 615 мм для станины, что упрощает транспортировку и установку. WARRIOR W0103FL HL 400В – это надежный и высококачественный станок, предназначенный для профессионалов, которым требуется идеальная обработка древесины.
