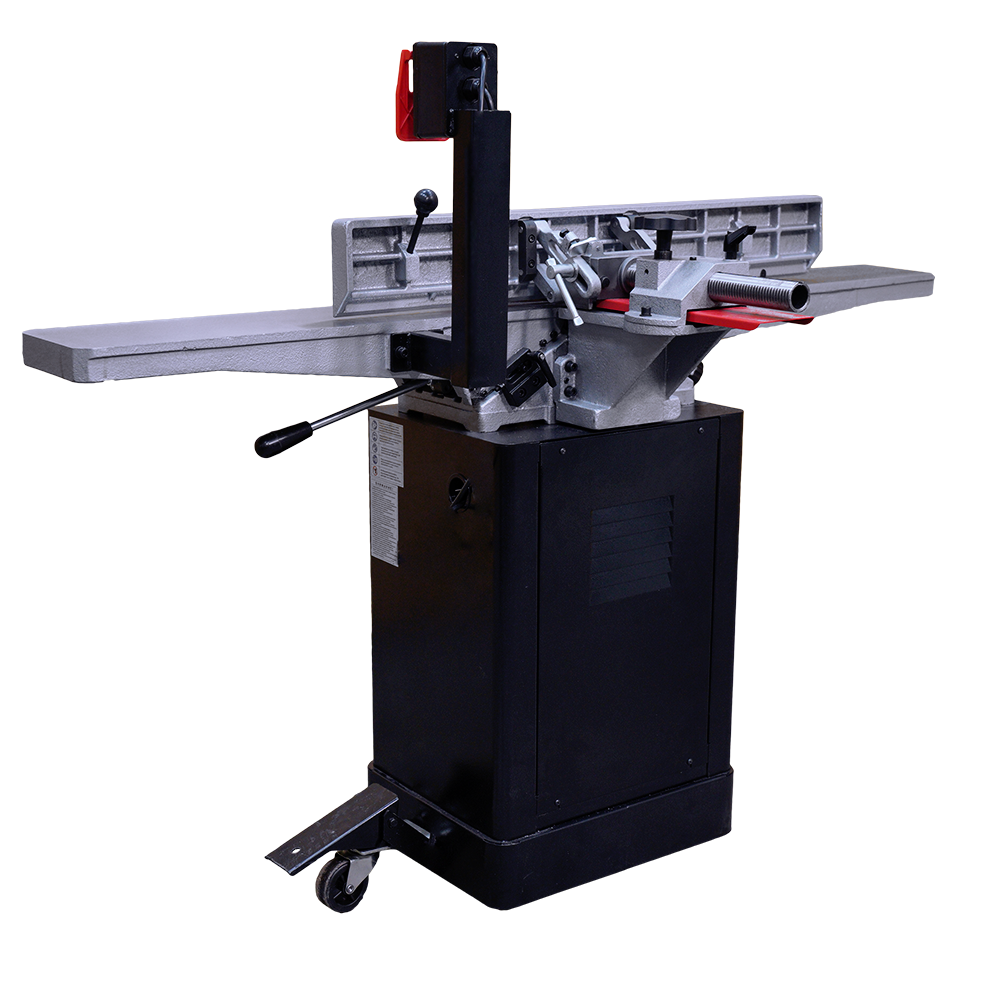

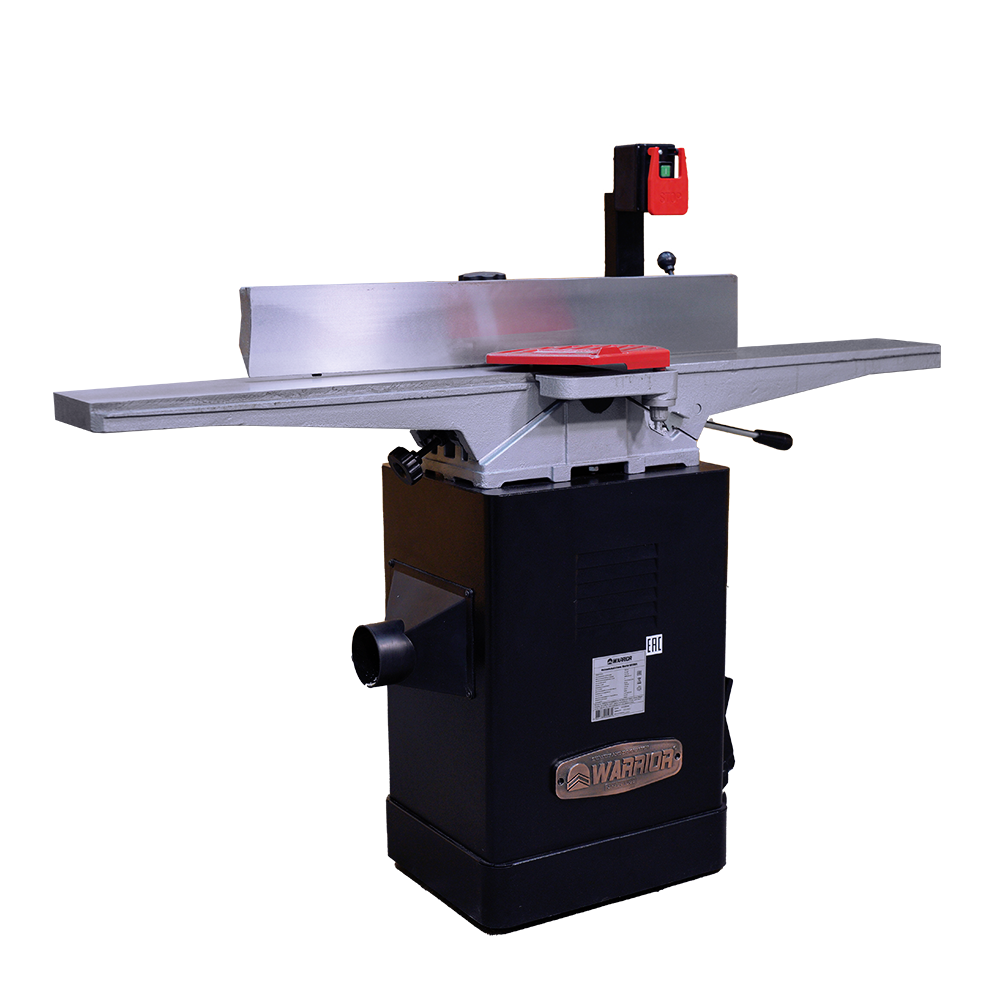

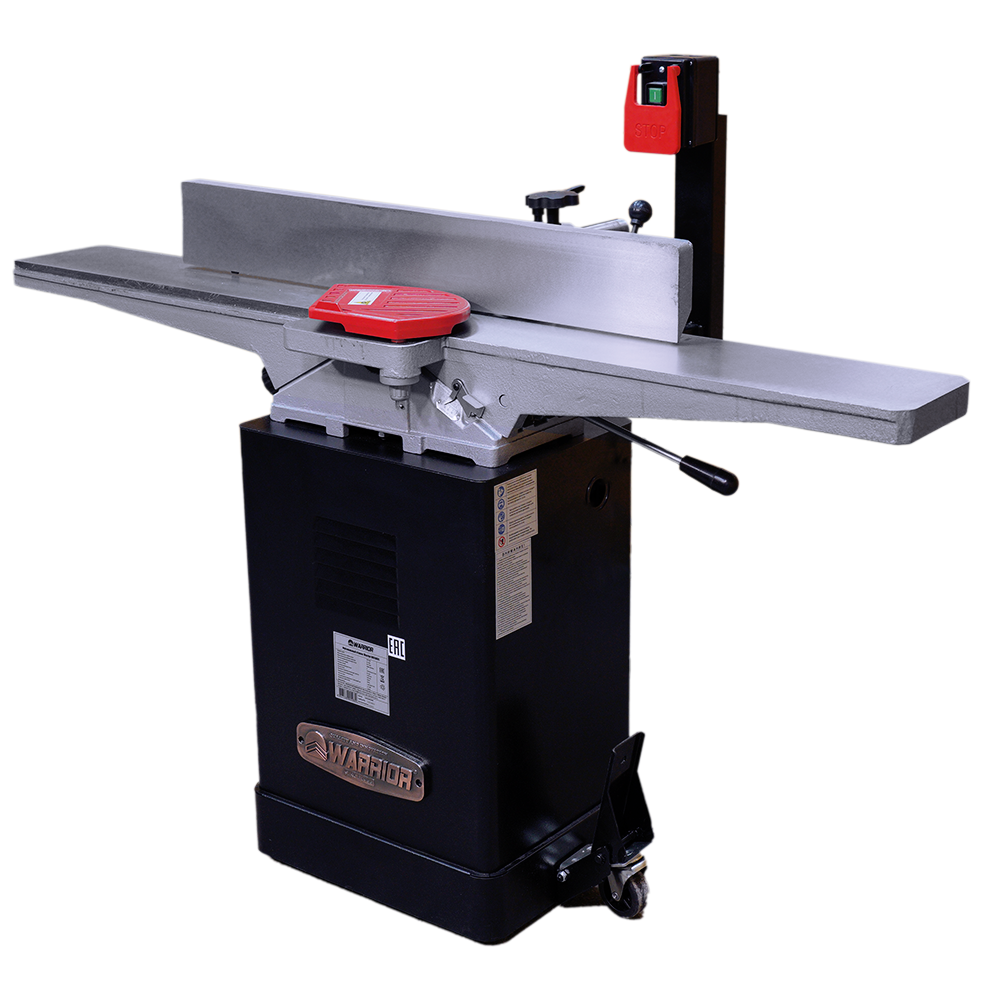

WARRIOR W0106FL HL Фуговальный станок с валом Helical

Артикул: 0301010159000

129 000 ₽

Срок доставки 3-5 дней

Стоимость доставки До терминала - Бесплатно
До адреса - 900 рублей

Купить Добавить в сравнение

Ширина стола 150 мм
Мощность двигателя 1,1 кВт
Вал Helical

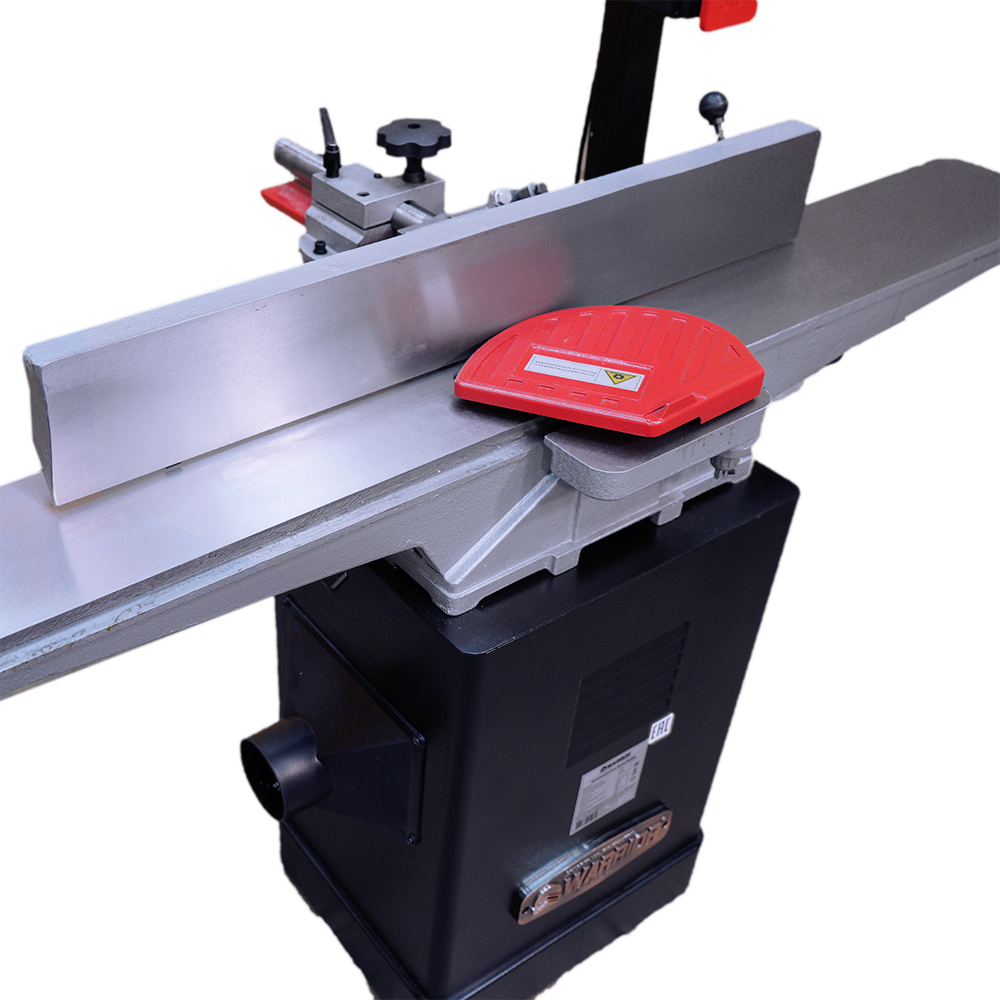

Большие чугунные столы с прецизионной чистовой механической обработкой обеспечивают высокую точность.

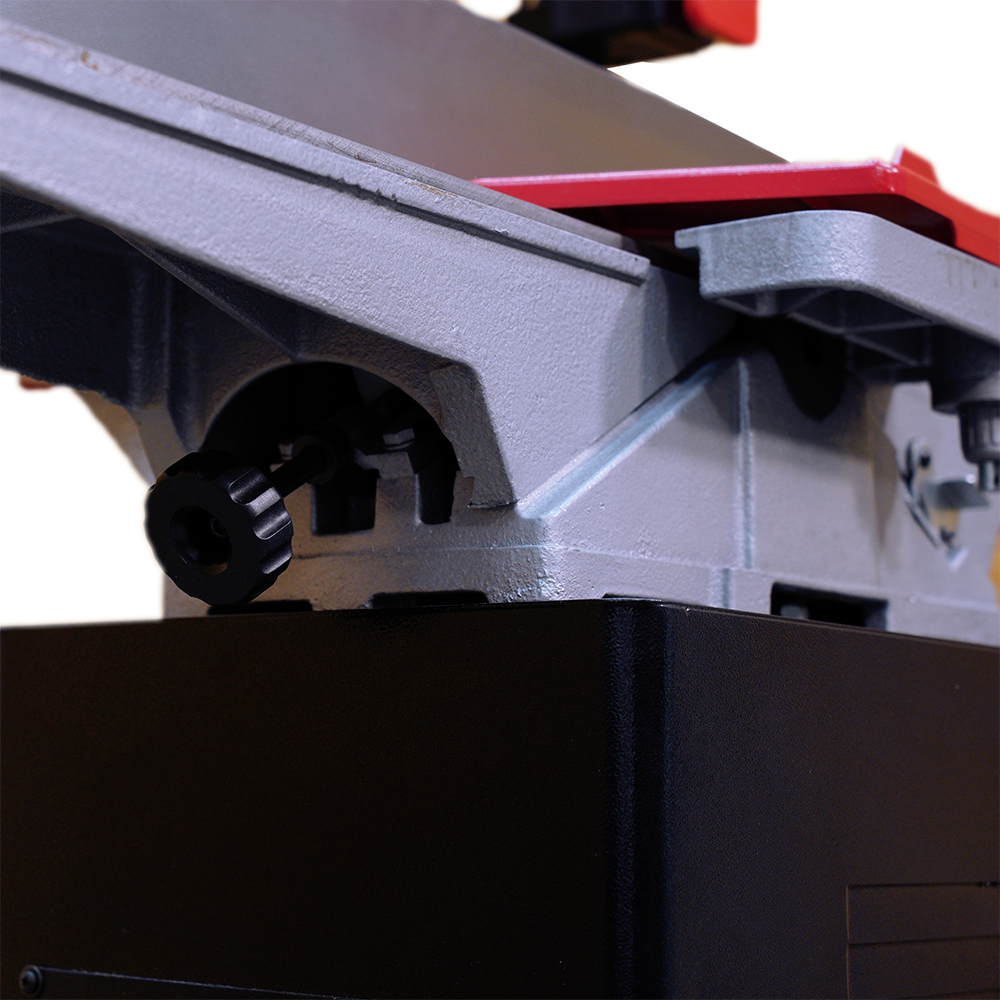

Приемный стол поднимается и опускается маховиком , расположенным спереди для обеспечения удобного доступа и настройки столов.
Асинхронный двигатель повышенной мощности 1,1 кВт (потребляемая мощность 1,65 кВт)
Простой в использовании рычаг позиционирования подающего стола для обеспечения �...

Подробнее

Наличие на складах

Общий остаток на складах: достаточно

Купить запчасти

Преимущества
Характеристики
Комплектация
Инструкции
Youtube
Rutube
Сравнение
Запчасти
Сервис
Отзывы

3
Описание

Большие чугунные столы с прецизионной чистовой механической обработкой обеспечивают высокую точность.
Приемный стол поднимается и опускается маховиком , расположенным спереди для обеспечения удобного доступа и настройки столов.
Асинхронный двигатель повышенной мощности 1,1 кВт (потребляемая мощность 1,65 кВт)

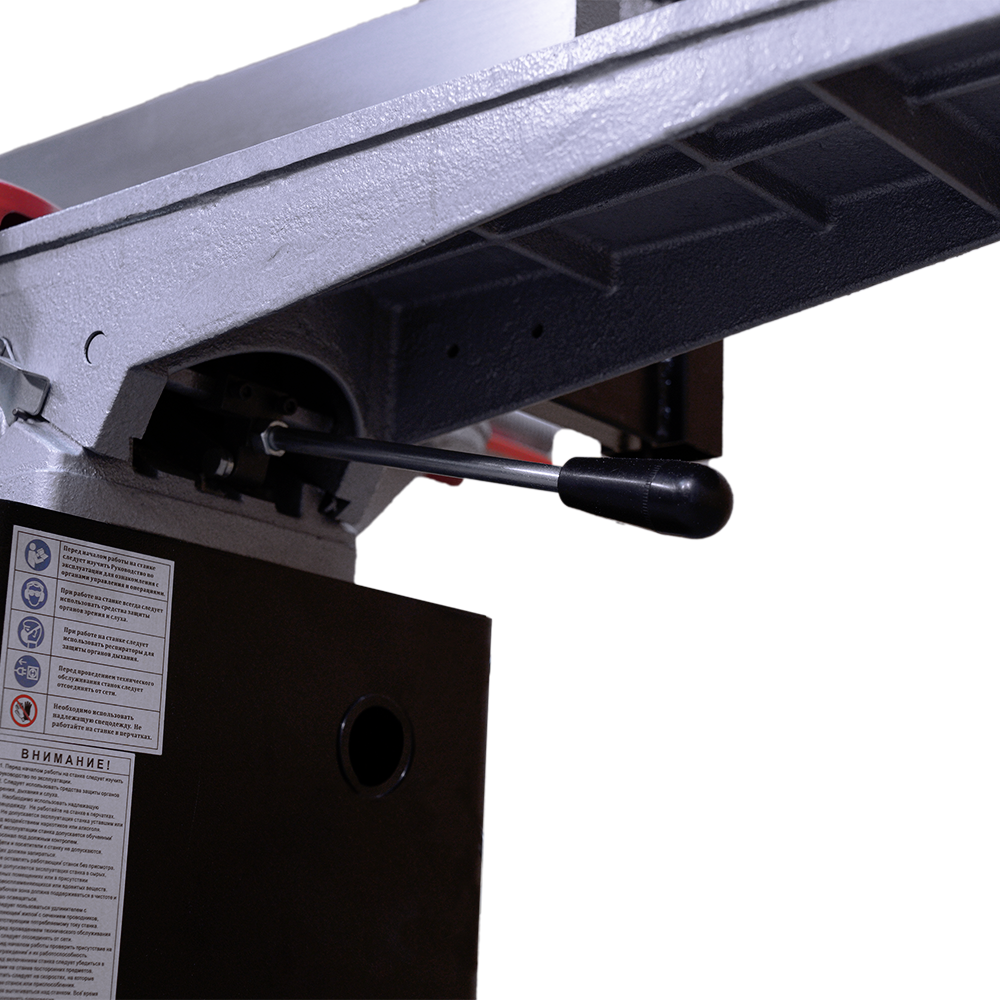

Простой в использовании рычаг позиционирования подающего стола для обеспечения быстрой и точной регулировки.

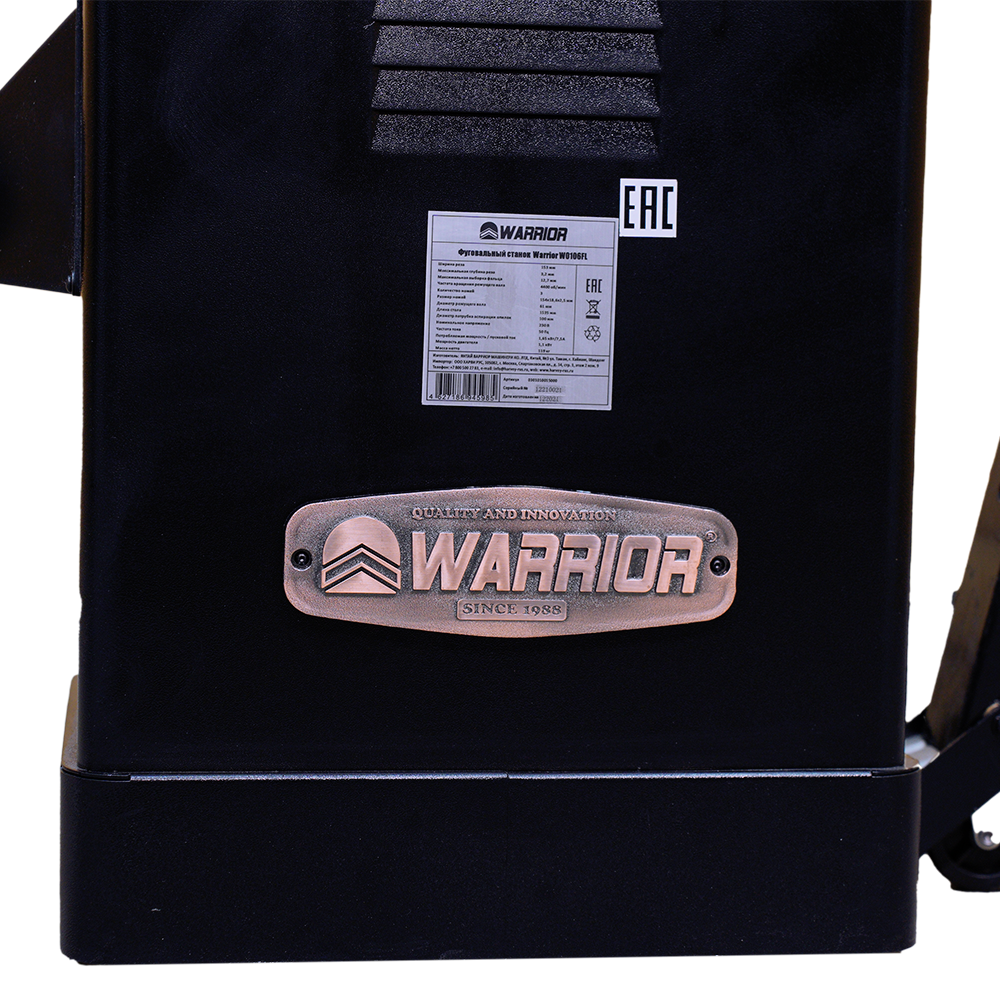

Усиленная цельная стальная станина с монтажными лапами для обеспечения повышенной устойчивости.
Отвод опилок с патрубком диаметром 4” для эффективного сбора опилок и стружки.

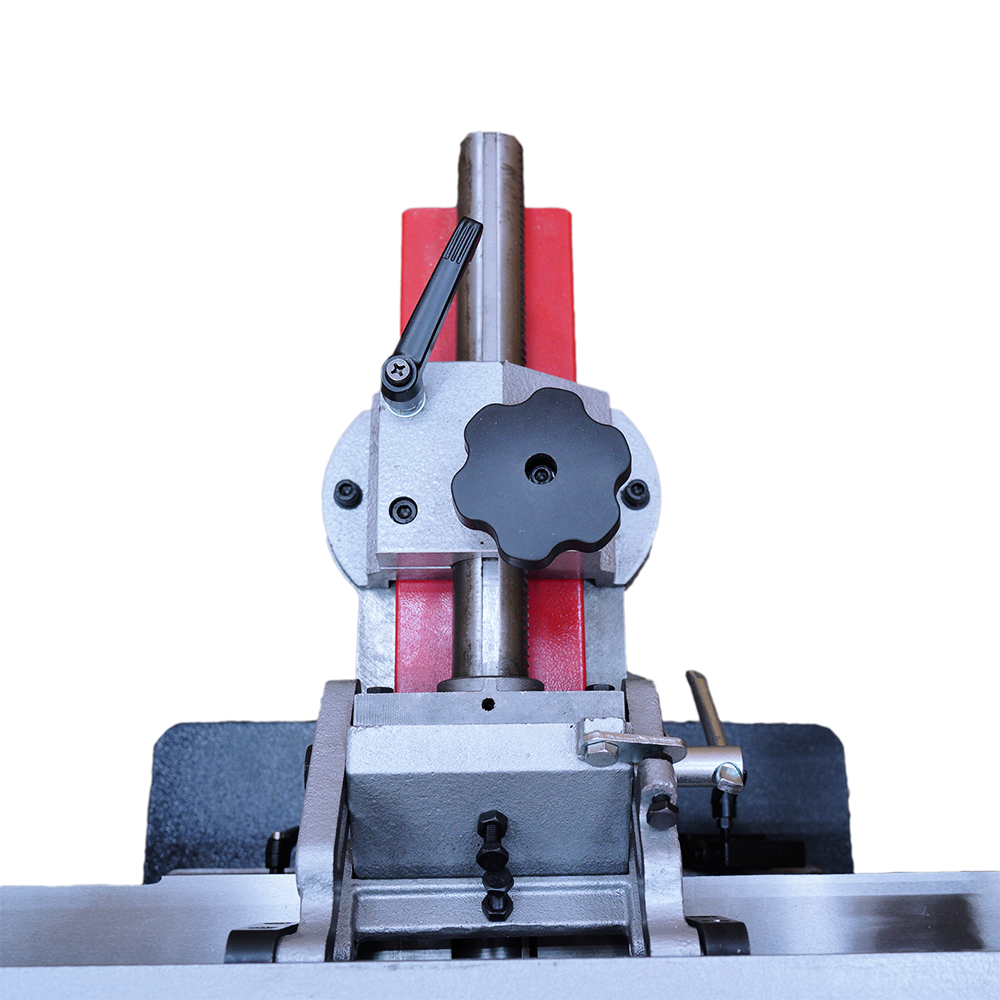

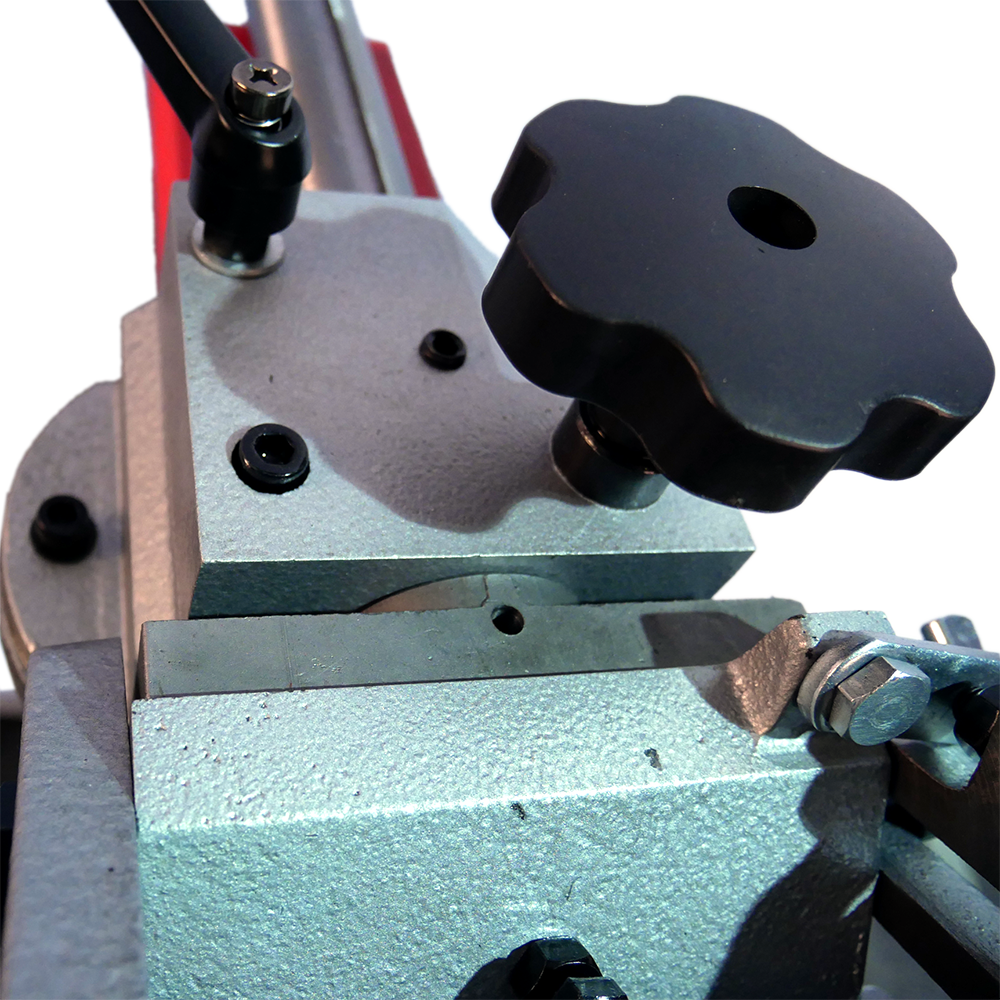

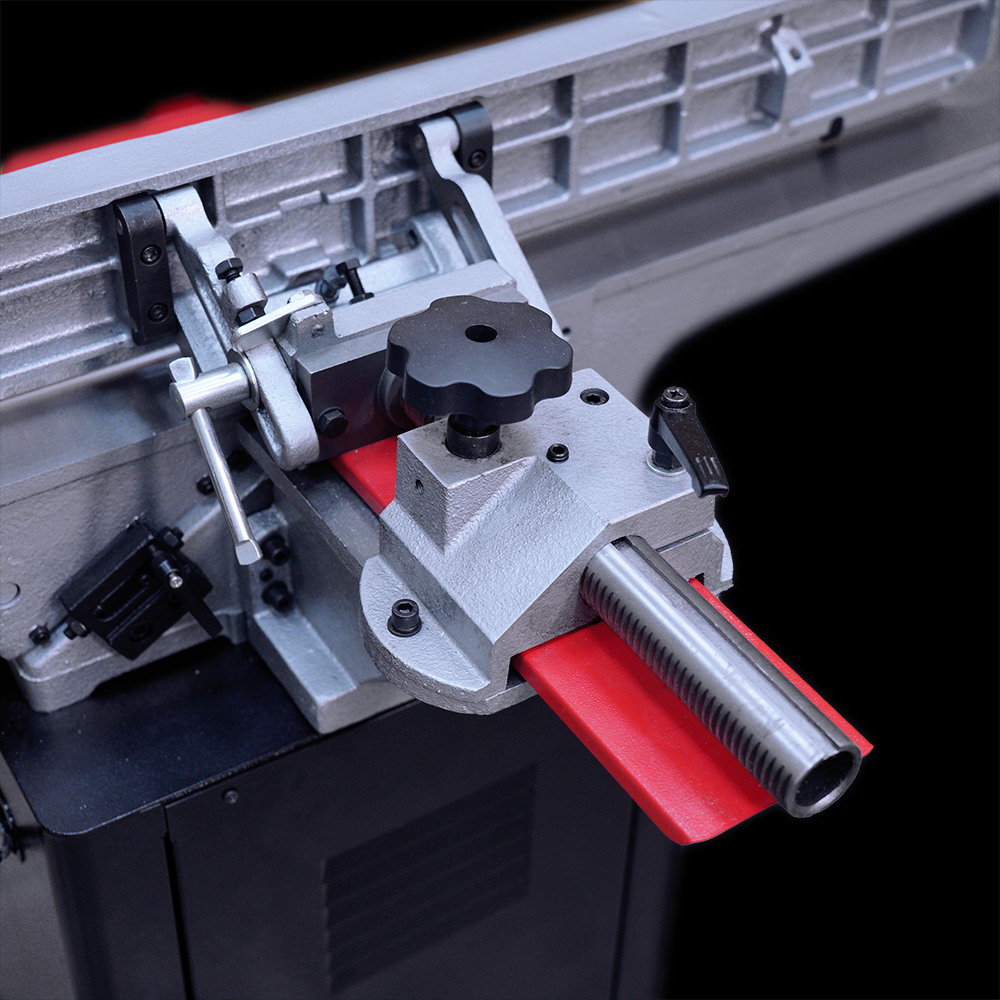

Установленный по центру большой чугунный параллельный упор, с возможностью наклона от -45° до + 45°.

Мощность двигателя выходная 1,1 кВт 230 В
Мощность двигателя потребляемая (пусковой ток) 1,65 кВт (7,5А)
Ширина реза 153 мм

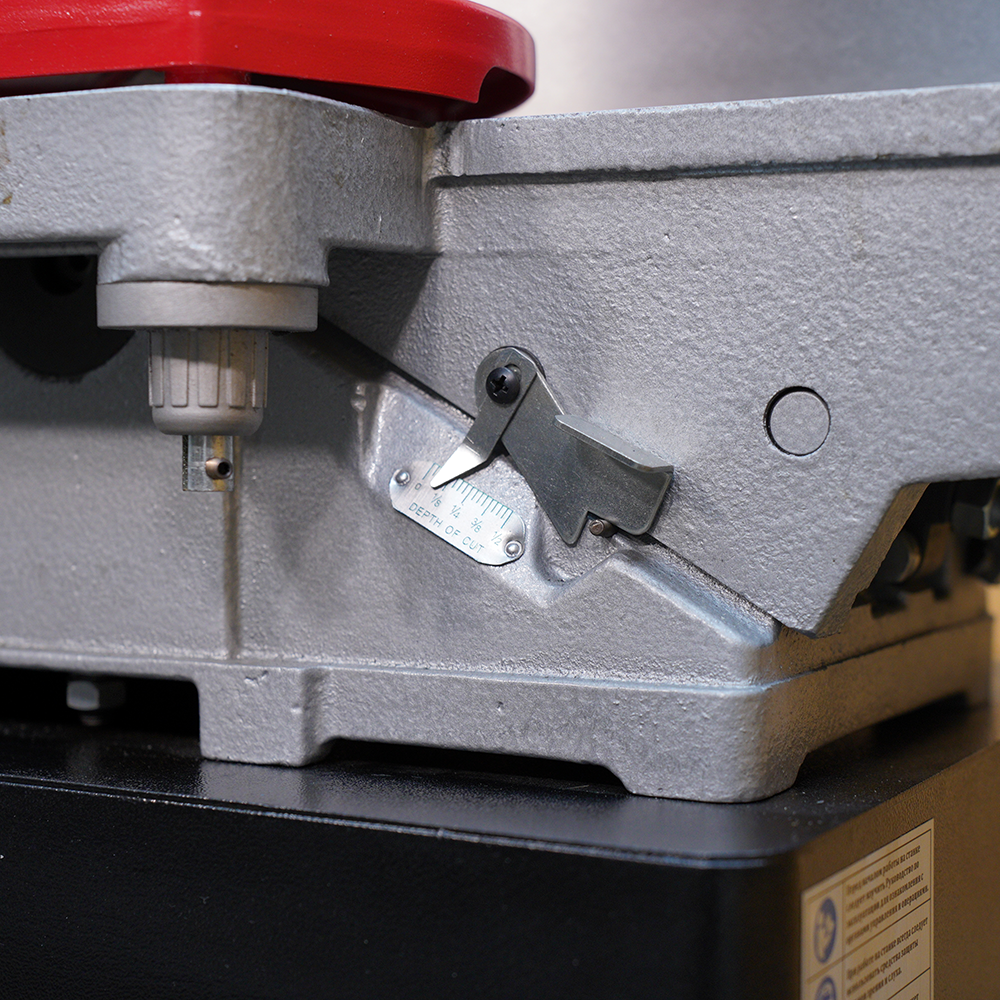

Максимальная глубина реза 3,2 мм
Максимальная выборка фальца 12,7 мм
Частота вращения режущего вала 4400 об/мин
Режущий вал Helical, 150 мм
Количество ножей 26
Размер ножей 15 х 15 мм
Диаметр режущего вала 64,7 мм
Длина стола 1535 мм или 1200 мм (столы 1200 мм доступны только под заказ)
Длина подающего стола 760 мм
Длина приемного стола 755 мм
Ширина стола 255 мм
Высота стола от пола 850 мм
Размеры параллельного упора 889 х 124 мм
Угол наклона внутрь и наружу 45°
Фиксированные углы наклона 90°, 45° внутрь и наружу
Диаметр патрубка аспирации 100 мм
Размеры в упаковке (Д х Ш х В) 1600 х 360 х 250 мм (фуганок), 495 х 395 х 695 мм (станина)
Размеры станка в собранном виде (Д х Ш х В) 1500 x 730 x 1090 мм
Масса нетто / брутто 110 / 126 кг

Запасной приводной ремень
Запасной комплект строгальных ножей
Мобильная база - корпус на колесах

Инструкция

Технический паспорт

Электрическая схема

Деталировка

Параметры заточки ножей

Обзор и сравнение фуговальных станков

Сборка и настройка W0106FL

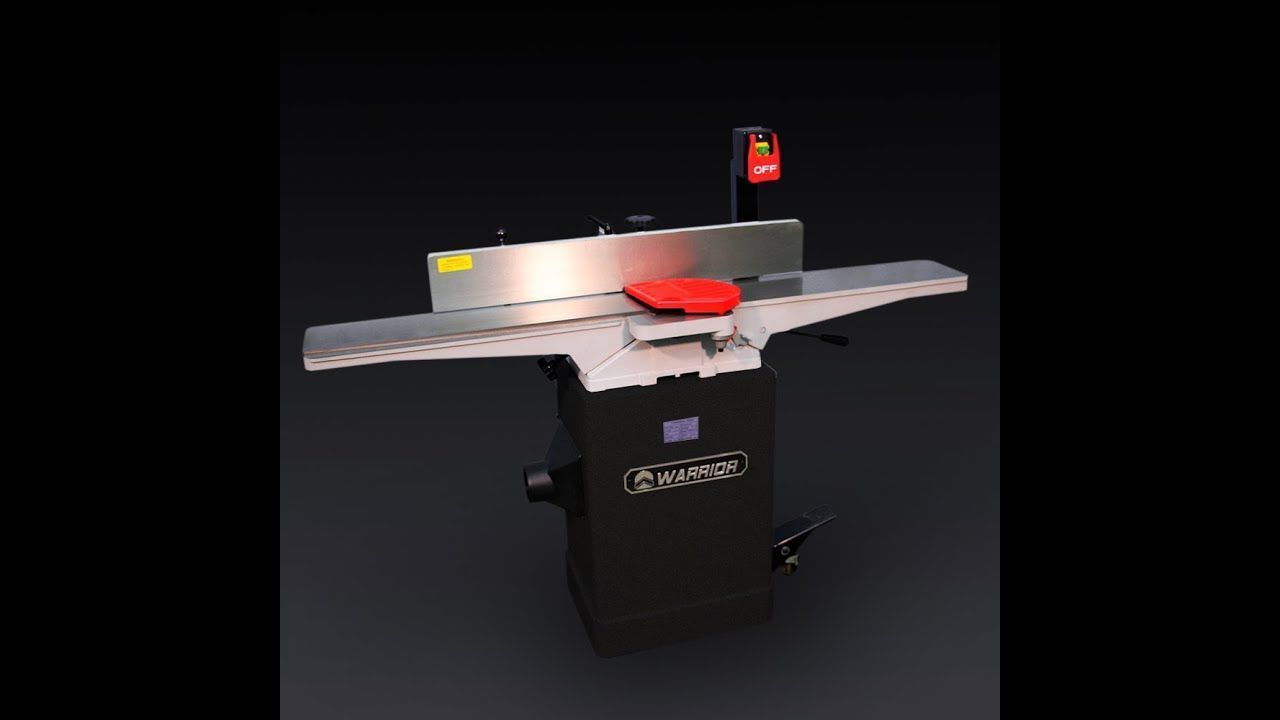

Фуговальные станки Warrior шириной 150 мм. Обновленный модельный ряд.

Установка вала Helical

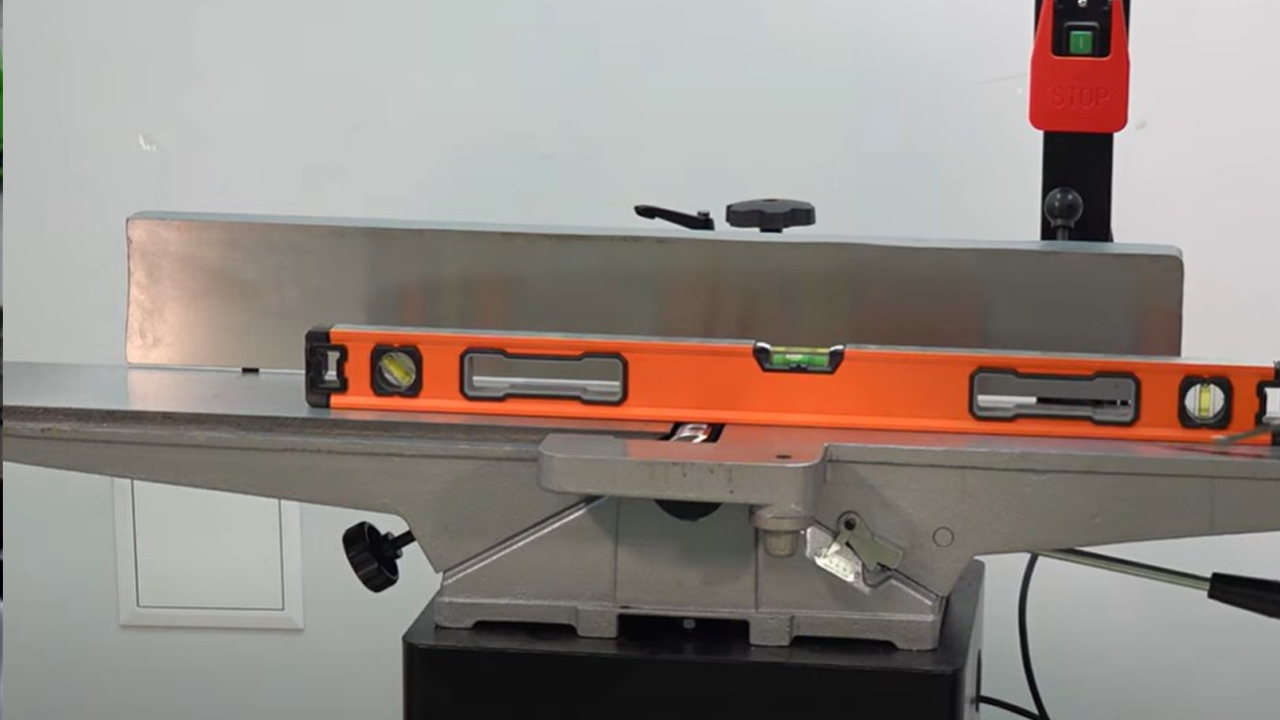

Полная настройка фуговального станка на примере WARRIOR W0106

Установка вала Helical

Все характеристики Основные Характеристики

Картинка
Название	JIB 22102 Фуговальный станок Купить	JIB 22102 SC Фуговальный станок с сегментным валом Купить	JIB 22102 HL Фуговальный станок с валом Helical Купить	WARRIOR W0109DL Фуговальный станок Купить	WARRIOR W0109DL HL Фуговальный станок с валом Helical Купить	WARRIOR W0109D Фуговальный станок Купить	WARRIOR W0109D HL Фуговальный станок с валом Helical Купить	WARRIOR W0106FL Фуговальный станок Купить	WARRIOR W0106FL HL Фуговальный станок с валом Helical Купить	WARRIOR W0103FL 230В Фуговальный станок Купить	WARRIOR W0103FL HL 230В Фуговальный станок с валом Helical Купить	WARRIOR W0103FL 400В Фуговальный станок Купить	WARRIOR W0103FL HL 400В Фуговальный станок с валом Helical Купить	WARRIOR W0102 230В Фуговальный станок Купить	WARRIOR W0102 HL 230В Фуговальный станок с валом Helical Купить	WARRIOR W0102 400В Фуговальный станок Купить	WARRIOR W0102 HL 400В Фуговальный станок с валом Helical Купить
Цена	46 800 ₽	54 800 ₽	74 500 ₽	71 500 ₽	104 000 ₽	87 500 ₽	116 000 ₽	102 500 ₽	129 000 ₽	150 000 ₽	194 000 ₽	150 000 ₽	194 000 ₽	154 000 ₽	197 500 ₽	154 000 ₽	197 500 ₽
Мощность двигателя выходная	1,1 кВт	1,1 кВт	1,1 кВт	0,75 кВт	0,75 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	2,2 кВт	2,2 кВт	2,2 кВт	2,2 кВт,	2,2 кВт	2,2 кВт,	2,2 кВт	2,2 кВт
Мощность электрическая потребляемая (пусковая)				1,125 кВт (5А)	1,125 кВт (5А)	1,65 кВт (7,5А)	1,65 кВт (7,5А)	1,65 кВт (7,5А)	1,65 кВт (7,5А)	3,3 кВт (15А)	3,3 кВт (15А)	3,3 кВт (9А суммарно или 3А на 1 фазу)	3,3 кВт (9А суммарно или 3А на 1 фазу)	3,3 кВт (15А)	3,3 кВт (15А)	3,3 кВт (9А суммарно или 3А на 1 фазу)	3,3 кВт (9А суммарно или 3А на 1 фазу)
Номинальное напряжение, В	230	230	230	230	230	230	230	230	230	230	230	400	400	230	230	400	400
Мобильная база в комплекте	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах
Ширина заготовки максимальная	156 мм	156 мм	156 мм	255 мм	255 мм	255 мм	255 мм	255 мм	255 мм	330 мм	330 мм	330 мм	330 мм	305 мм	305 мм	305 мм	305 мм
Длина стола	724 мм	724 мм	724 мм	1210 мм	1210 мм	1210 мм	1210 мм	1535 мм или 1200 мм (столы 1200 мм доступны только под заказ)	1535 мм или 1200 мм (столы 1200 мм доступны только под заказ)	1800 мм	1800 мм	1800 мм	1800 мм	1930 мм	1930 мм	1930 мм	1930 мм
Число ножей режущего вала	2			3		3		3		4		4		4		4
Режущий вал		Сегментный вал	Helical		Helical, 150 мм		Helical, 150 мм		Helical, 150 мм		Helical, 200 мм		Helical, 200 мм		Helical, 200 мм		Helical, 200 мм

Инструкция

Деталировка

Купить запчасти

4.7

3 оценок

Оставить отзыв

Егор Токарев

29.04.2024

Станок пришел пару дней назад. Работал с ним мало, но по устройству и сборке вопросов нет. Станок в масле, все детали в комплекте на месте.
Тимур Болотов

16.02.2024

Отличный станок для своей цены. Порадовала длина стола в 1.5 метра - хватает для большинства заготовок. Хорошие острые ножи, посмотрим на сколько их хватит.
Константин Мозоля

30.10.2023

Работаю несколько месяцев. Мощности хватает для моих работ. Шумит несильно, в дом из гаража шум не доходит.

Больше отзывов

Фуговальный станок WARRIOR W0106FL HL с валом Helical – это профессиональный инструмент для обработки древесины, который сочетает мощность, точность и эффективность благодаря современному спиральному режущему валу. Оснащен двигателем мощностью 1,1 кВт и потребляемой мощностью 1,65 кВт (пусковой ток 7,5 А), что обеспечивает стабильную и производительную работу. Питается от сети 230 В, что делает его удобным для подключения в стандартных мастерских.

Станок поддерживает ширину реза до 153 мм и максимальную глубину реза 3,2 мм за один проход, что позволяет работать с разными заготовками. Режущий вал Helical диаметром 64,7 мм оснащен 26 ножами (размером 15 х 15 мм), что обеспечивает гладкую обработку с минимальными вибрациями. Частота вращения вала составляет 4400 об/мин, что делает этот станок отличным выбором для получения профессионально обработанной поверхности. Поддерживается выборка фальца до 12,7 мм, что добавляет универсальности.

Рабочий стол длиной 1535 мм (или 1200 мм под заказ) и шириной 255 мм обеспечивает стабильность и удобство при работе. Подающий стол длиной 760 мм и приемный – 755 мм, а высота стола от пола 850 мм создают оптимальные условия для работы. Параллельный упор 889 х 124 мм фиксируется под углами 90° и 45° внутрь и наружу, что делает возможным выполнение точных угловых резов.
