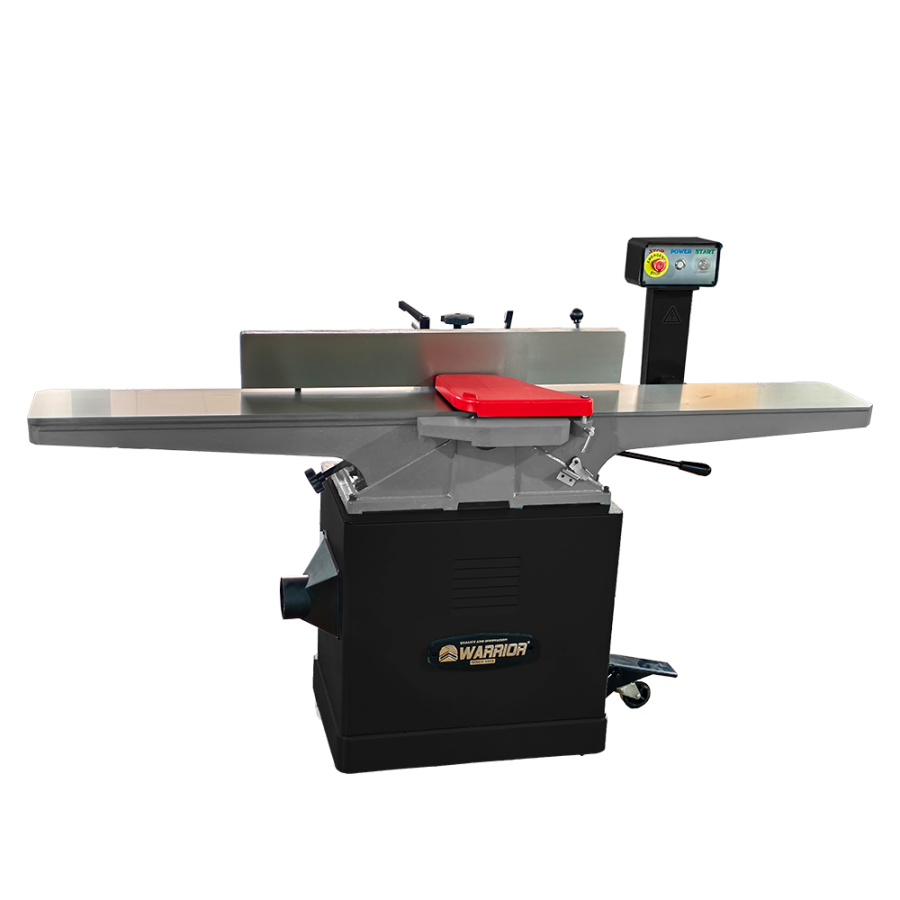

WARRIOR W0103FL 400В Фуговальный станок

Артикул: 0301010140000

150 000 ₽

Срок доставки 3-5 дней

Стоимость доставки До терминала - Бесплатно
До адреса - 1300 рублей

Купить Добавить в сравнение

Ширина стола 200 мм
Мощность двигателя 2,2 кВт

Асинхронный двигатель повышенной выходной мощности 2,2 кВт 400 В
Большие чугунные столы с прецизионной чистовой механической обработкой обеспечивают высокую точность.

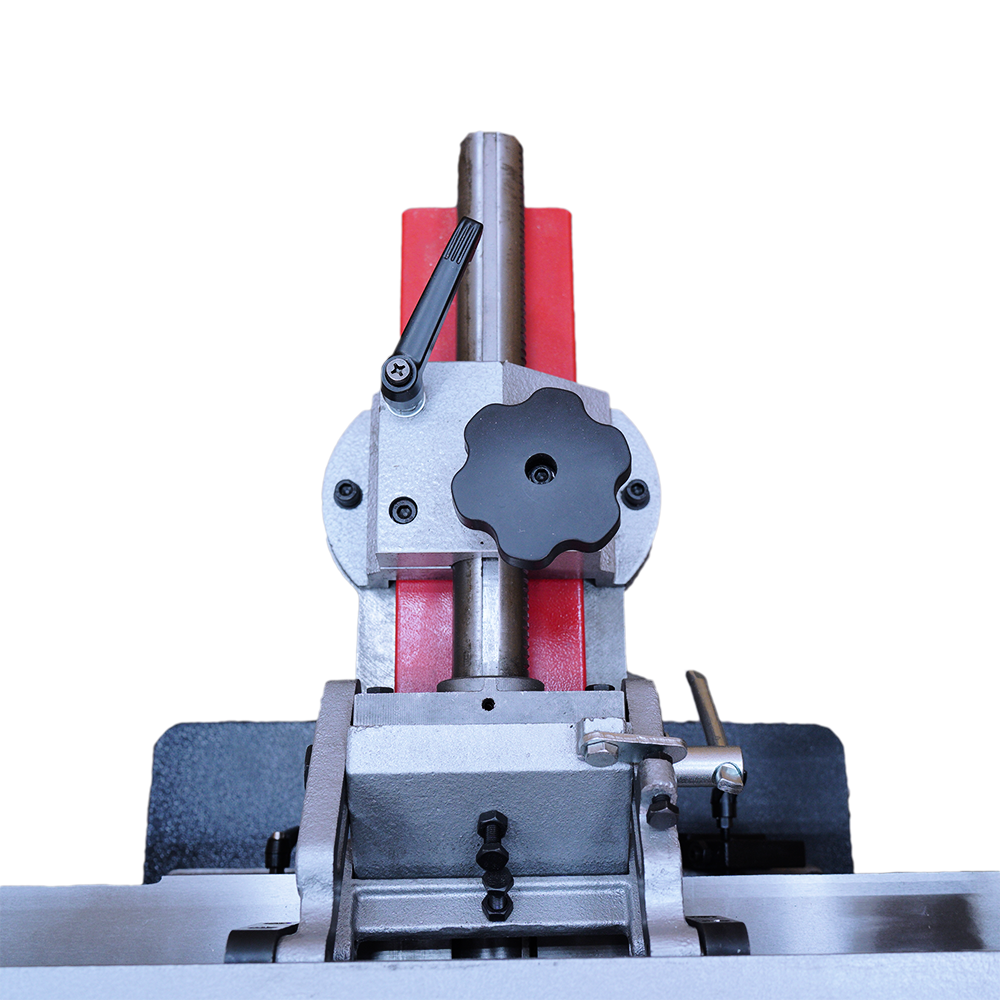

Установленный по центру большой чугунный параллельный упор, с возможностью наклона от -45° до + 45°.
Усиленный четырёхножевой режущий вал обеспечивает быстрое резание при отличной чистотой обработки.
Планка для вы...

Подробнее

Наличие на складах

Общий остаток на складах: мало

Купить запчасти

Преимущества
Характеристики
Комплектация
Инструкции
Youtube
Rutube
Сравнение
Запчасти
Сервис
Отзывы

3
Описание

Асинхронный двигатель повышенной выходной мощности 2,2 кВт 400 В

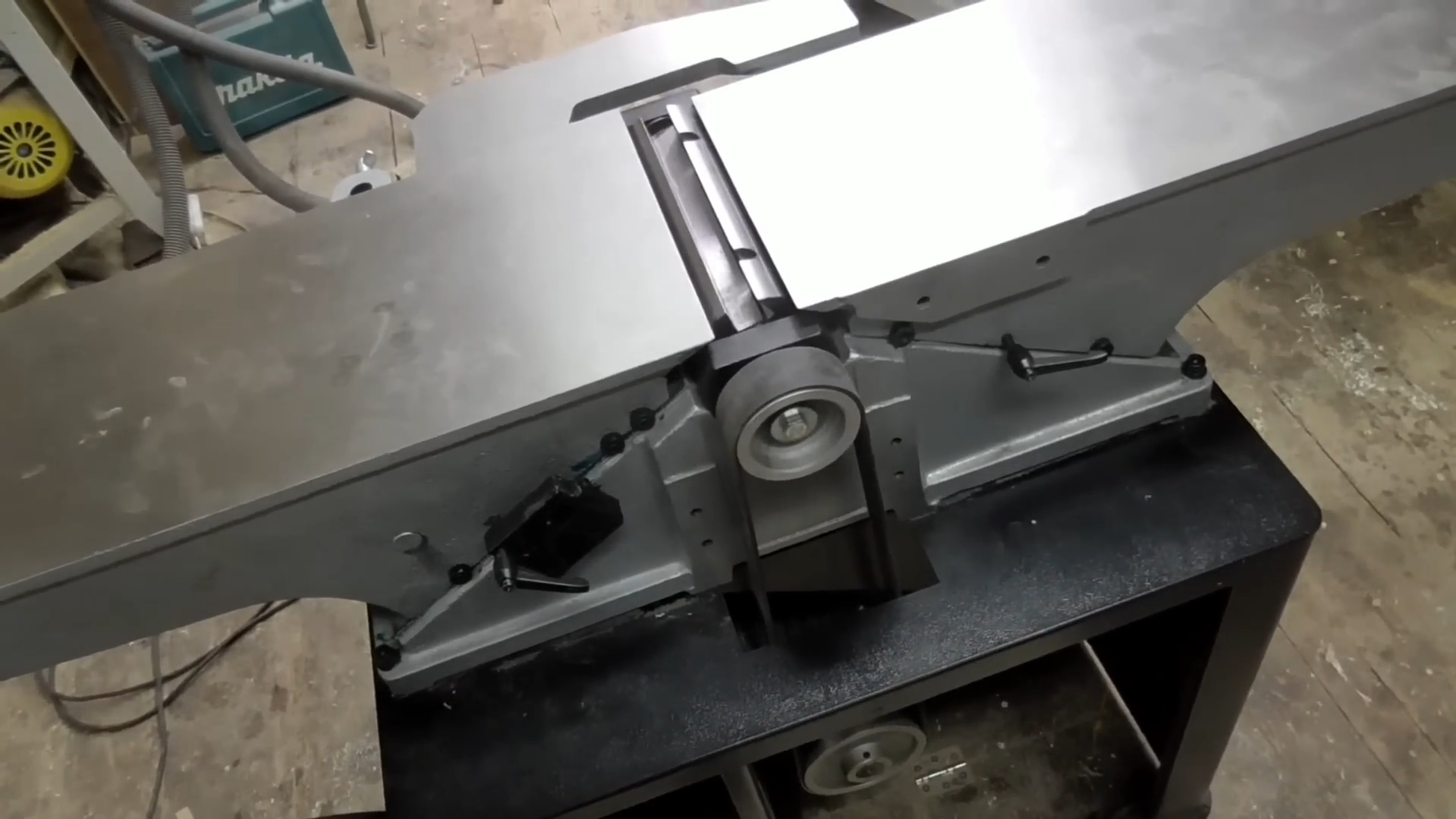

Большие чугунные столы с прецизионной чистовой механической обработкой обеспечивают высокую точность.

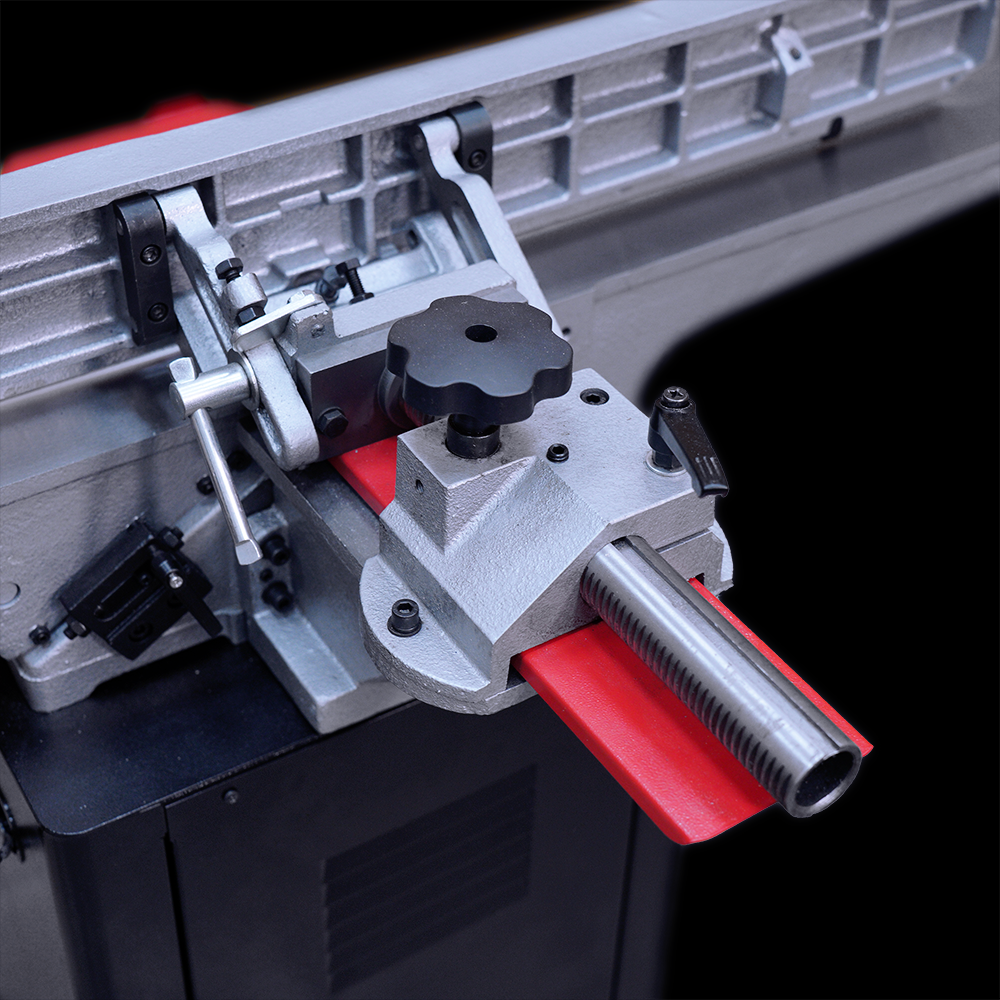

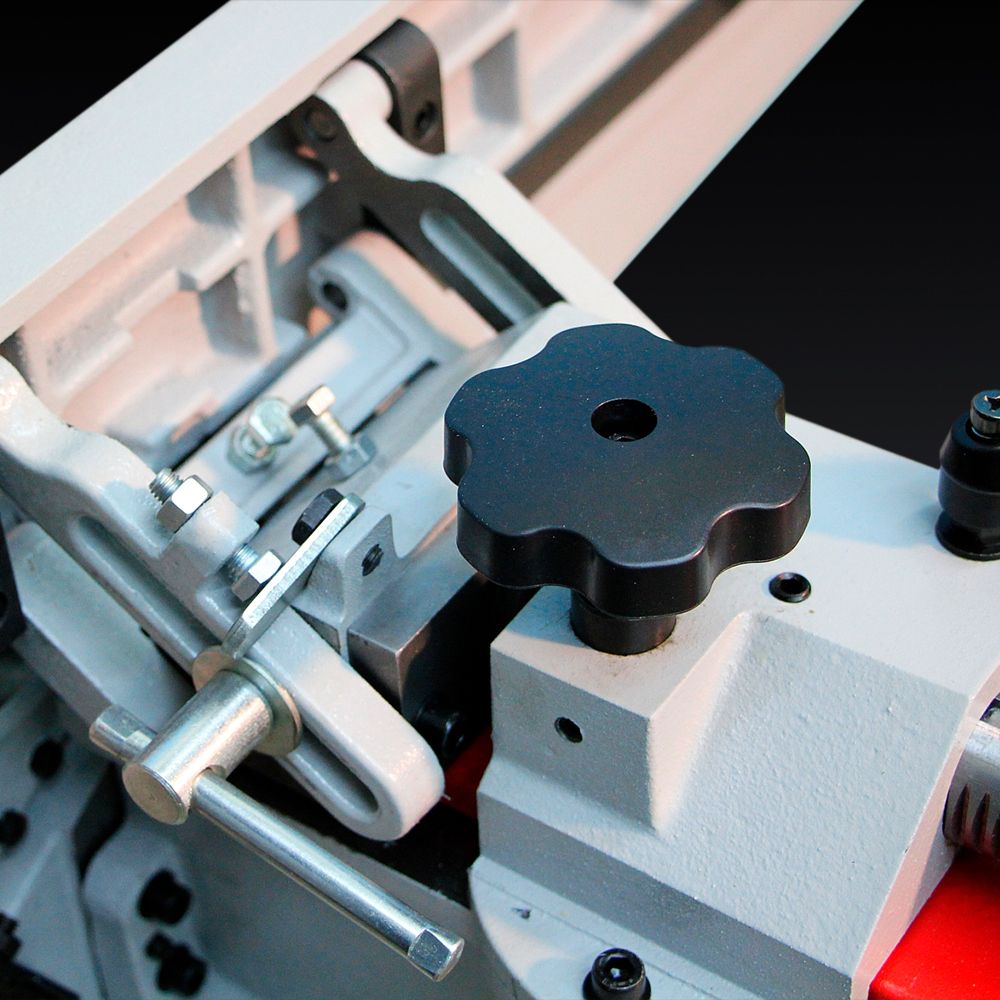

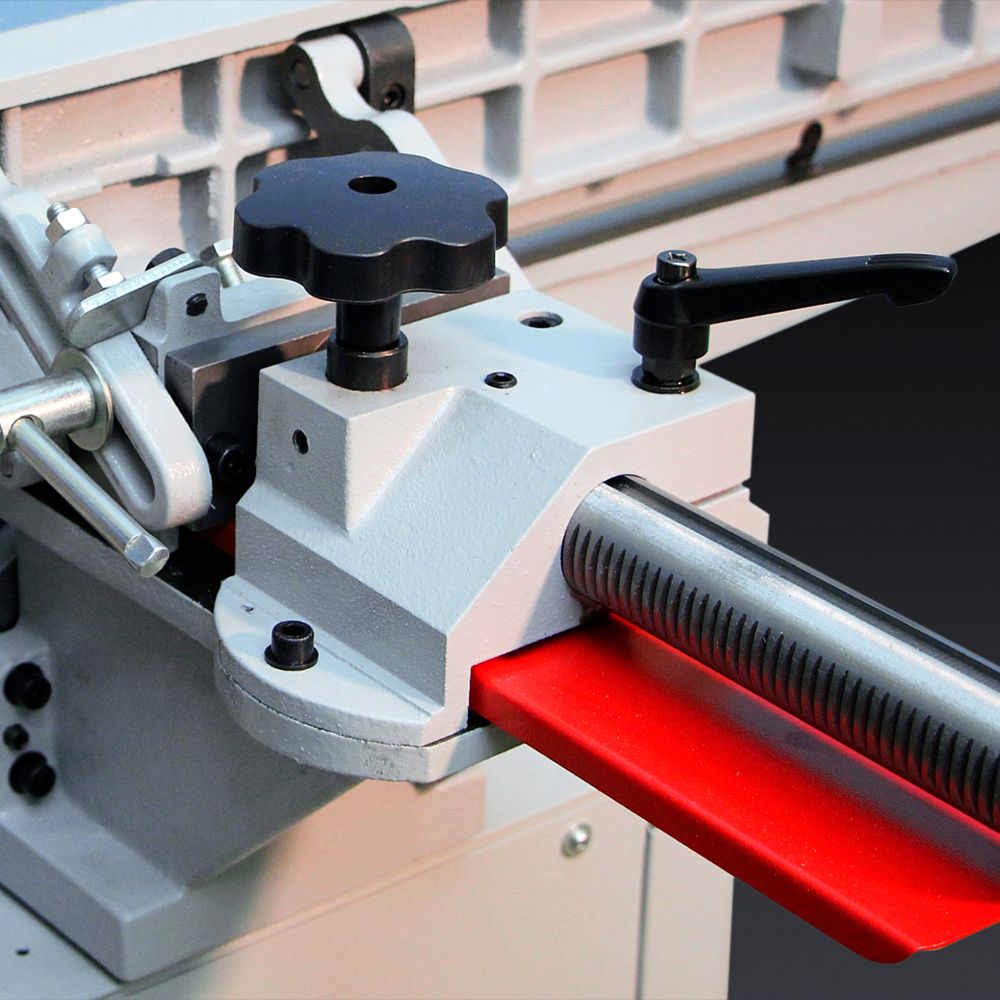

Установленный по центру большой чугунный параллельный упор, с возможностью наклона от -45° до + 45°.

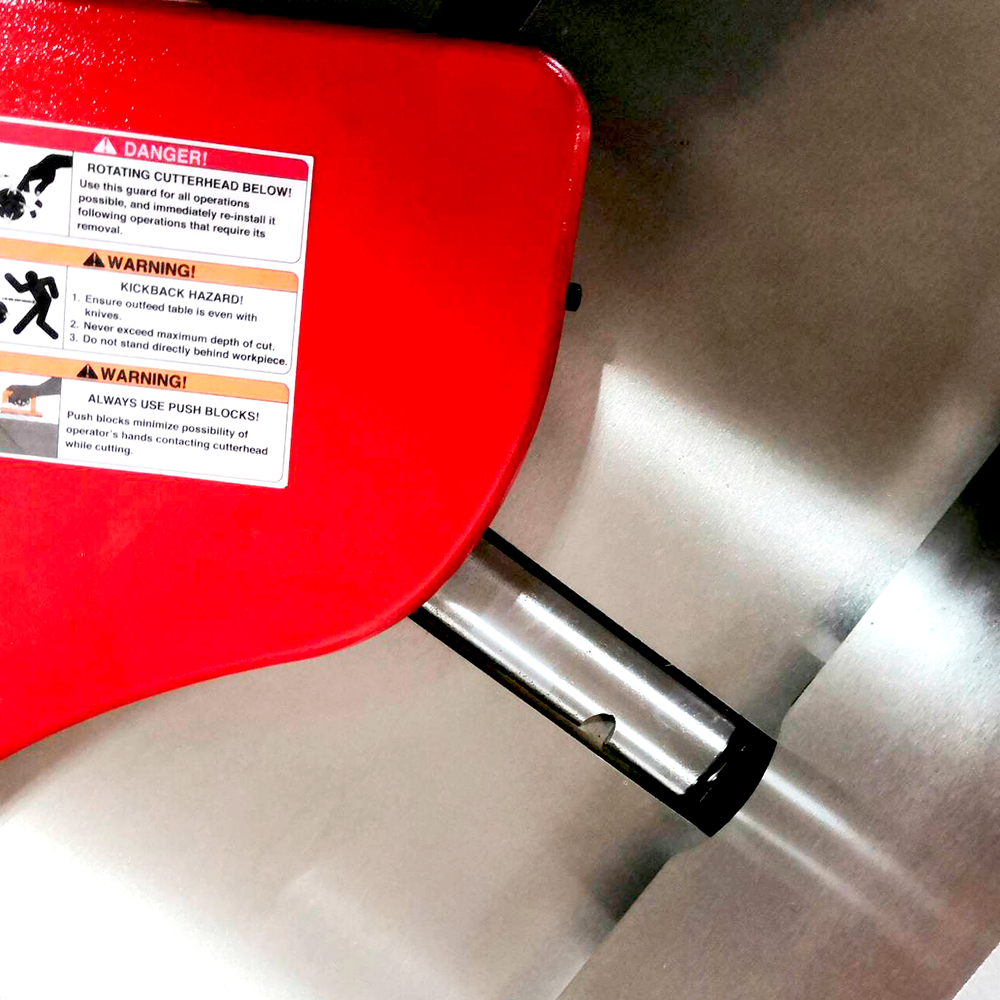

Усиленный четырёхножевой режущий вал обеспечивает быстрое резание при отличной чистотой обработки.

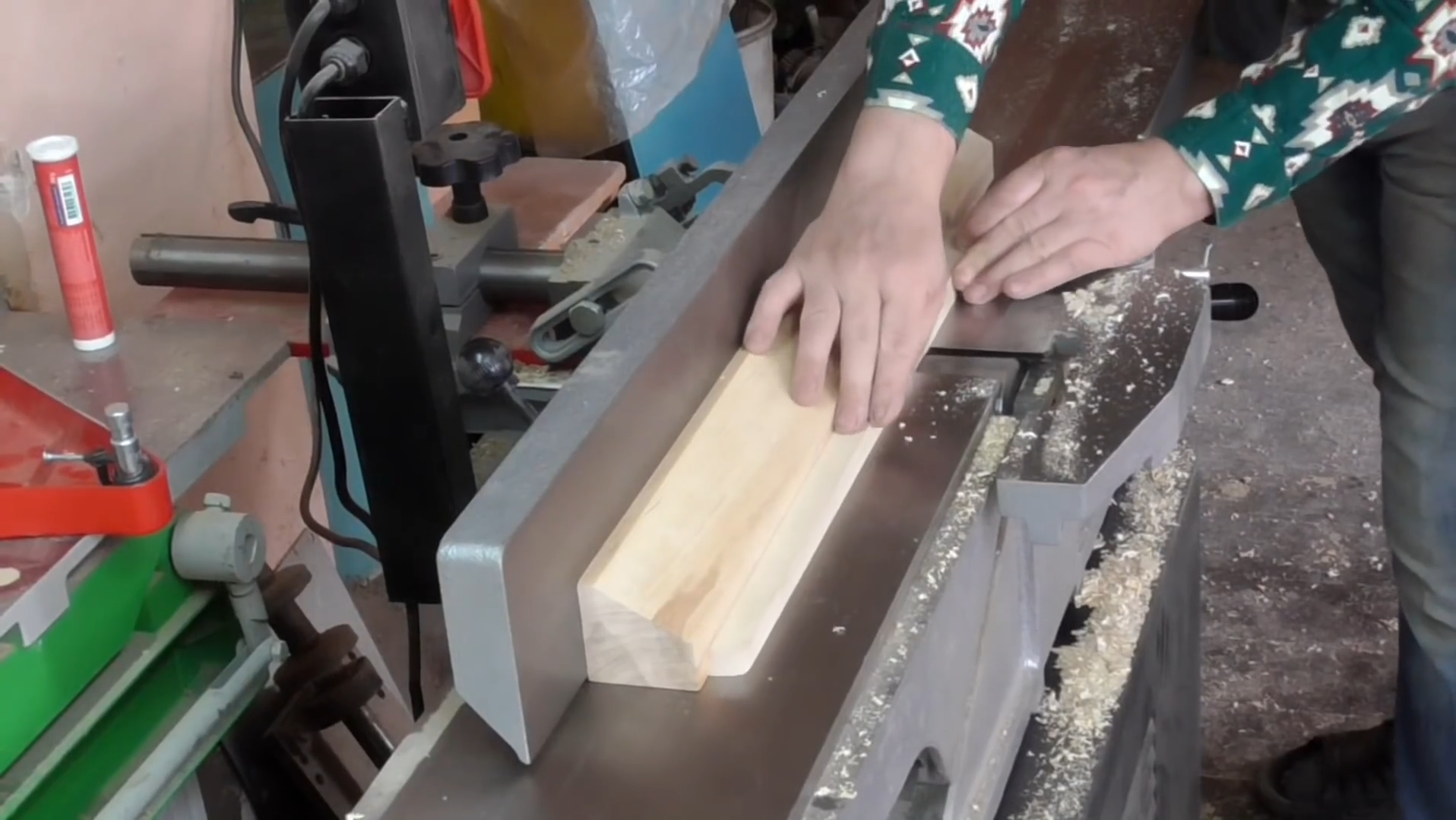

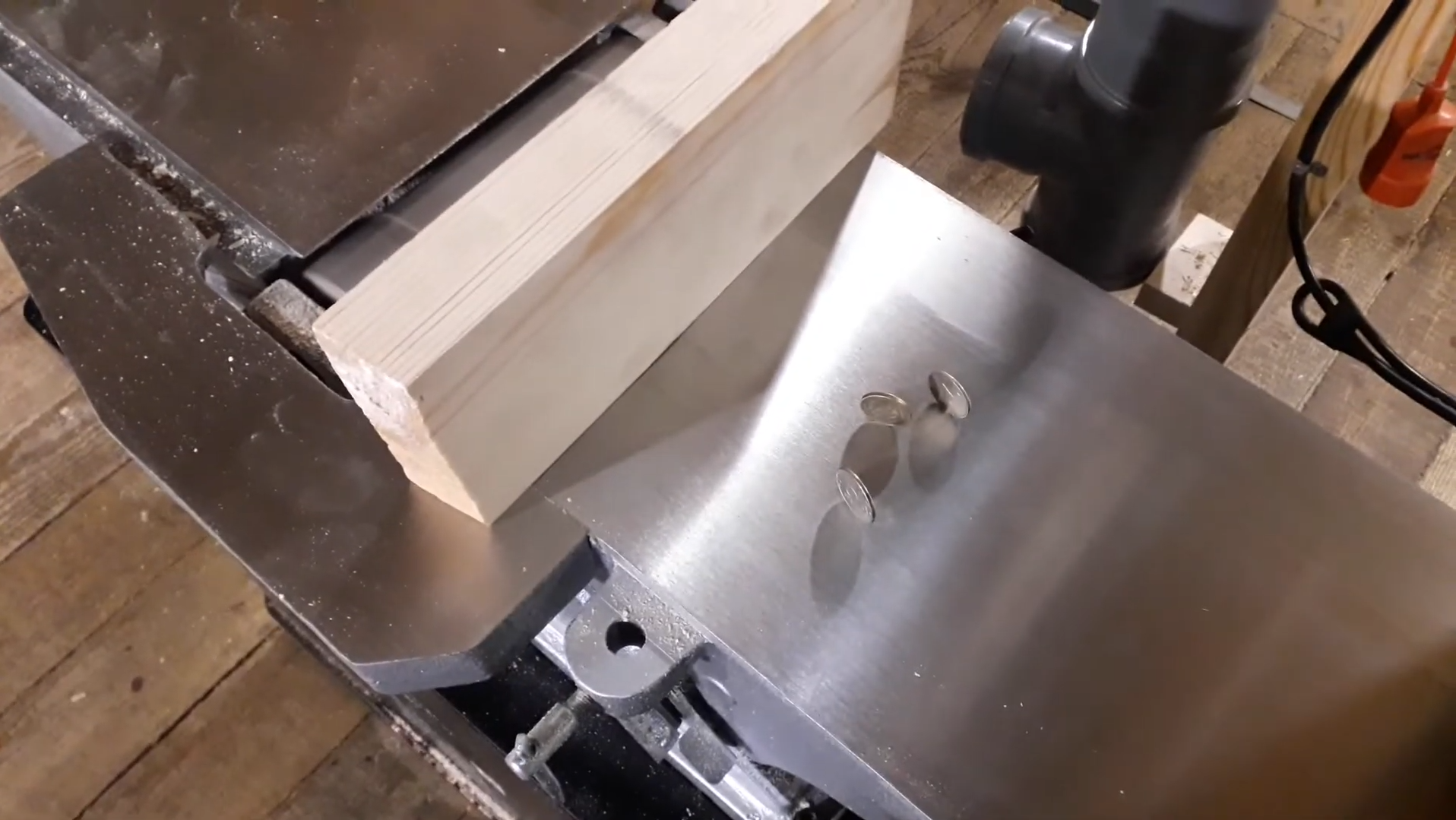

Планка для выборки фальца встроена в стол для обеспечения универсальности.

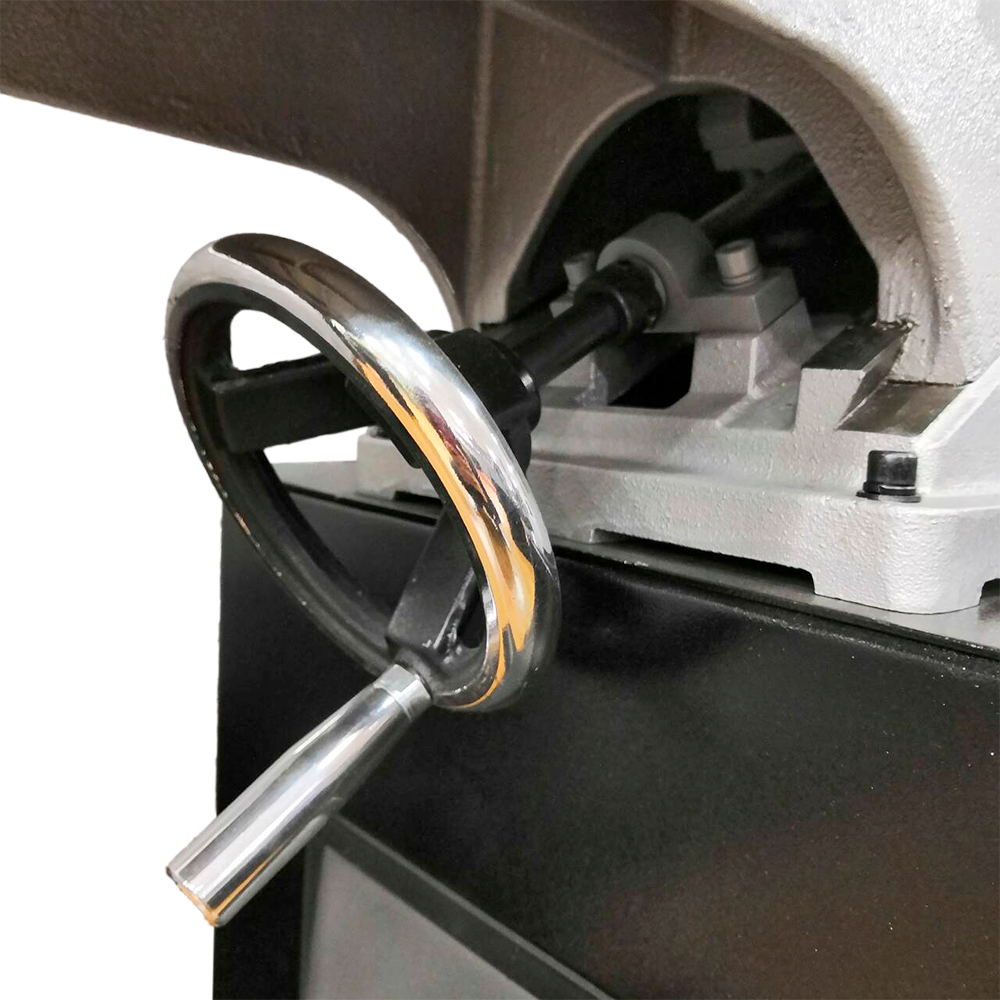

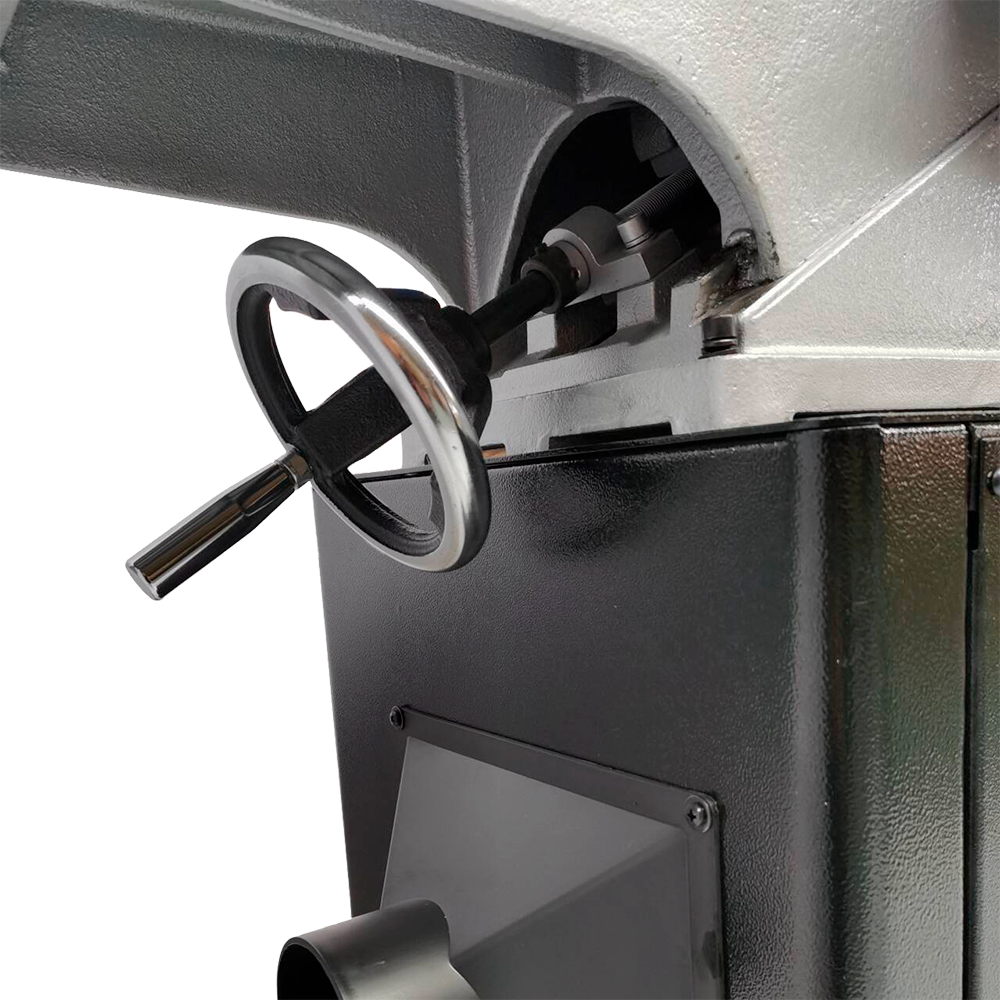

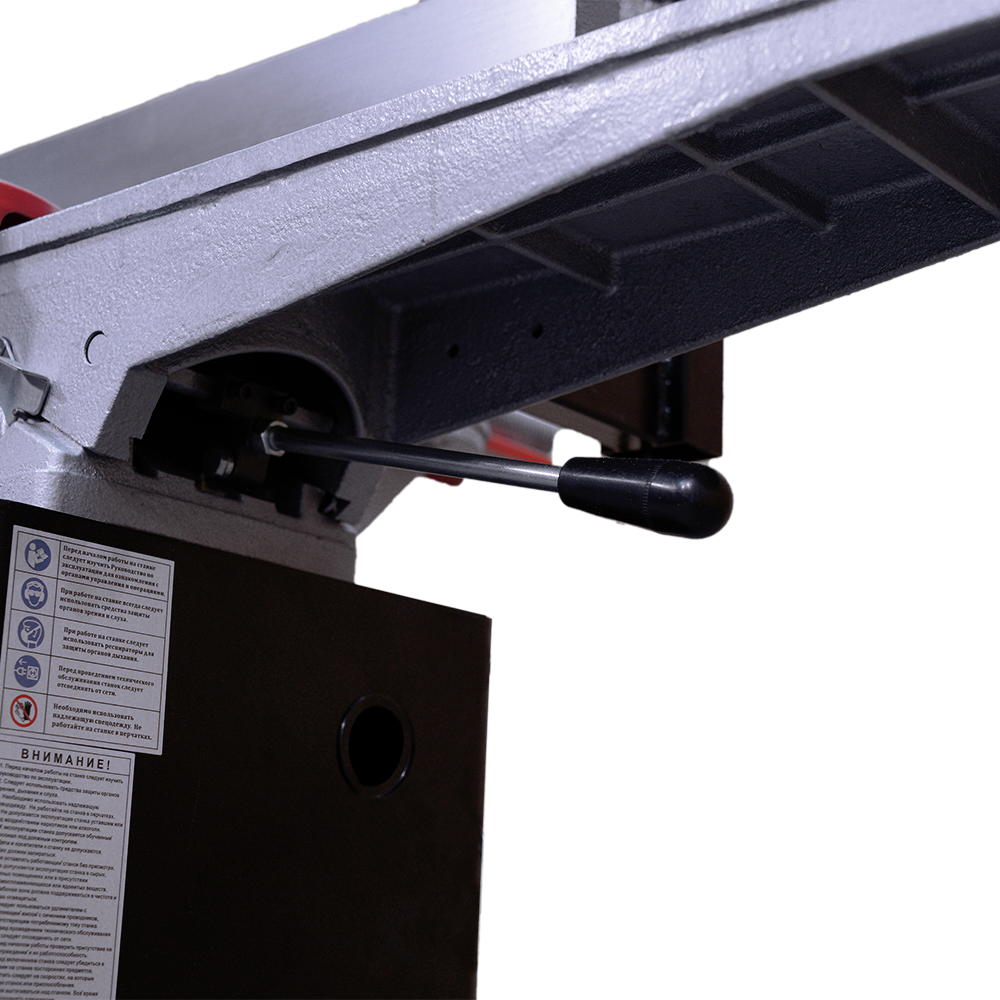

Приемный столы просто регулируется маховиком с удобной фиксирующей рукояткой. Подающий стол регулируется быстродействующим рычагом.

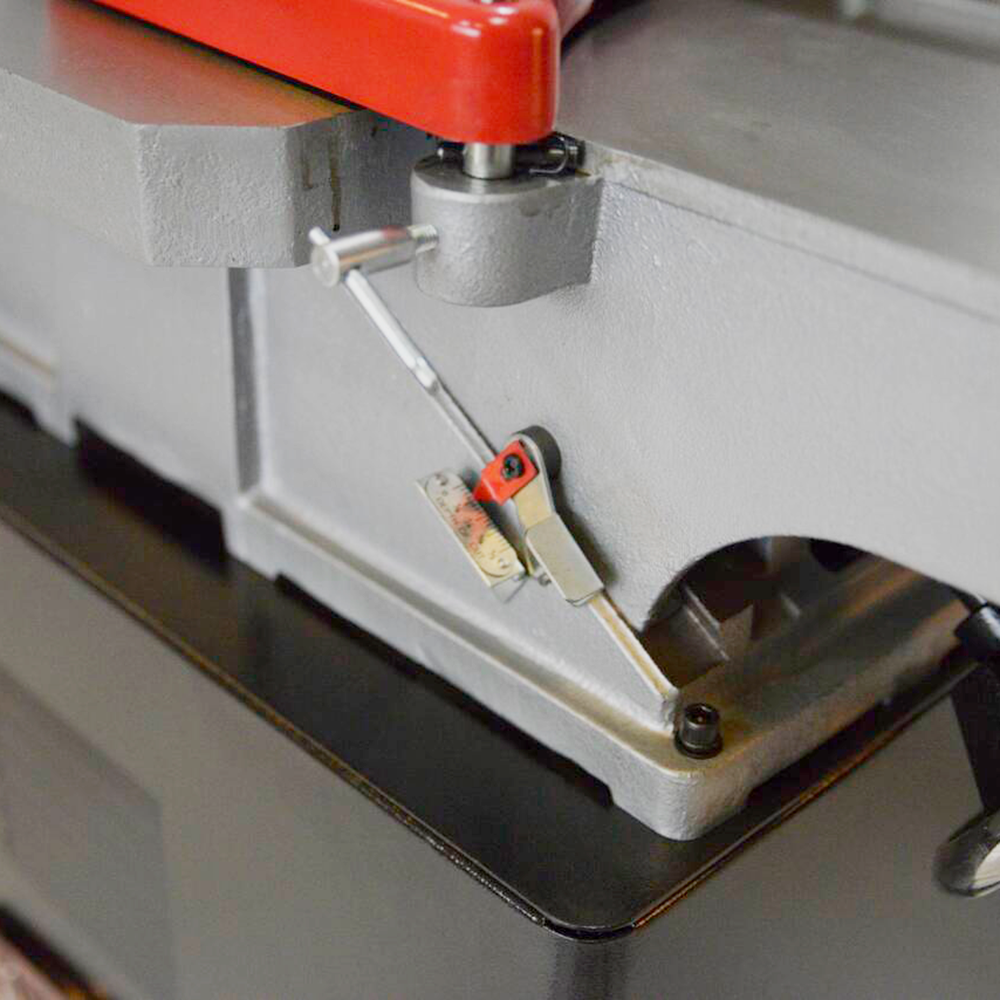

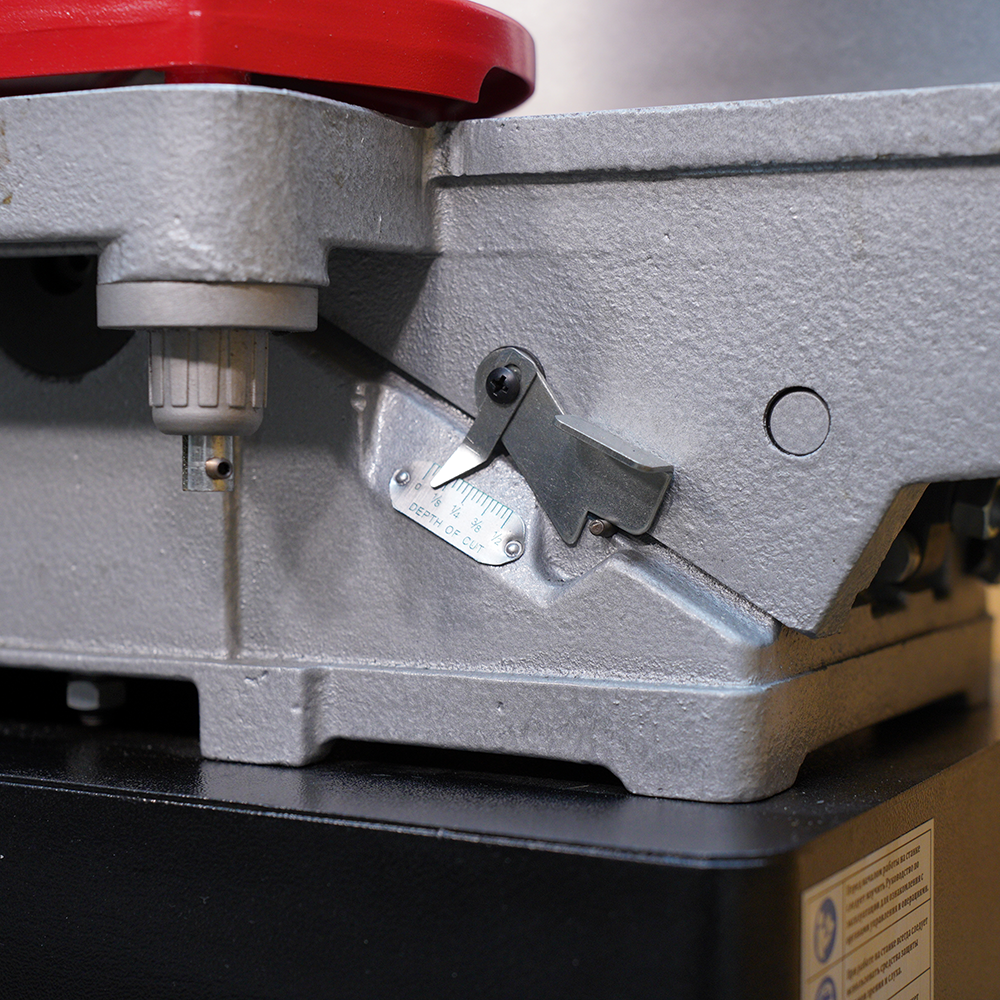

Точная и удобная в считывании шкала глубины резания с автоматическим стопором на 3 мм делает простой быструю настройку при повторяющимся фуговании.

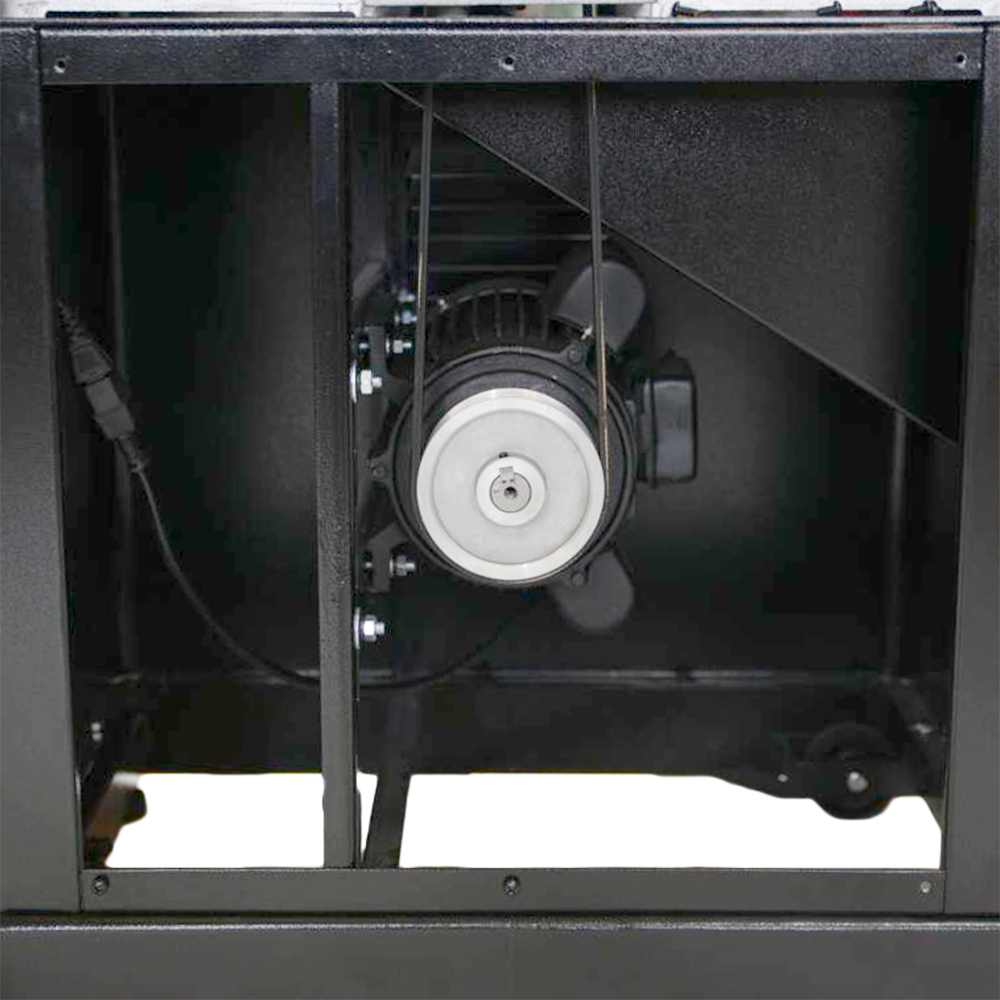

Мощность двигателя выходная 2,2 кВт, 400В
Мощность двигателя потребляемая (пусковой ток) 3,3 кВт (9А суммарно или 3А на 1 фазу)
Ширина реза 203 мм
Максимальная глубина реза 3,2 мм
Максимальная выборка фальца 12,7 мм
Частота вращения режущего вала 4800 об/мин, 19200 резов в минуту
Число ножей режущего вала 4
Размер ножей 205х20х3 мм
Диаметр режущего вала 78 мм
Длина стола 1800 мм
Длина подающего стола 880 мм
Длина приемного стола 880 мм
Ширина стола 200 мм
Высота стола от пола 795 мм
Размеры параллельного упора 889 х 124 мм
Угол наклона внутрь и наружу 45°
Фиксированные углы наклона 90°, 45° внутрь и наружу
Диаметр патрубка аспирации 100 мм
Размеры в упаковке (Д х Ш х В) 1850 х 450 х 300 мм (фуганок), 655 х 455 х 615 мм (станина)
Размеры станка в собранном виде (Д х Ш х В) 1850 x 845 x 1040 мм
Масса нетто / брутто 205 / 217 кг

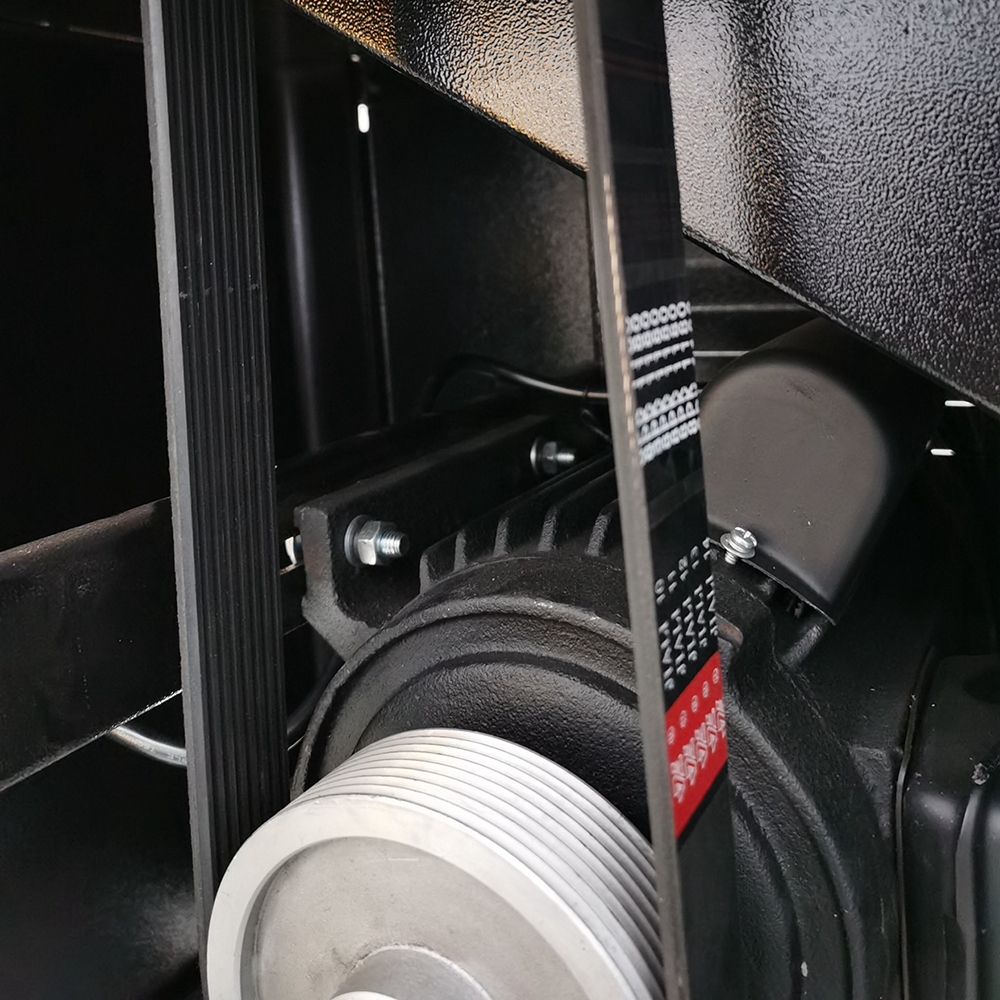

Запасной приводной ремень
Запасной комплект строгальных ножей

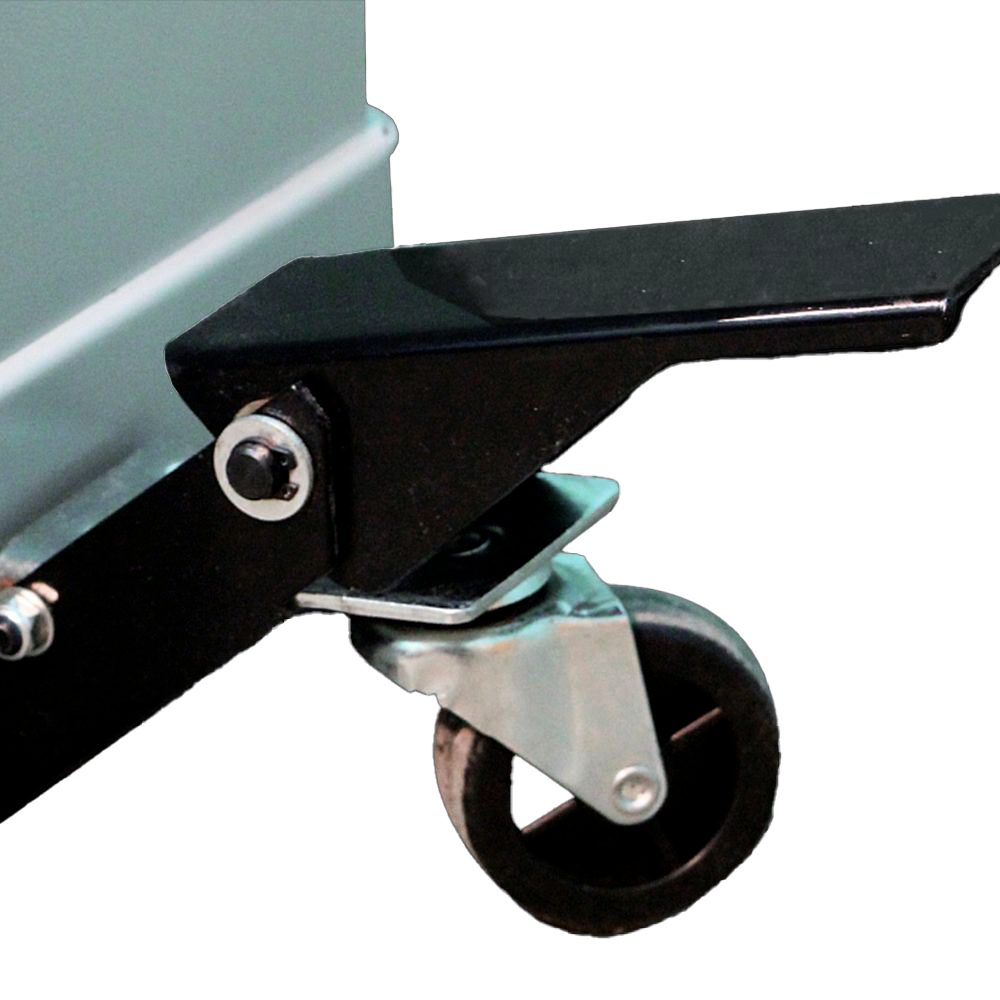

Мобильная база - корпус на колесах

Инструкция

Технический паспорт

Деталировка

Параметры заточки ножей

Обзор и сравнение фуговальных станков

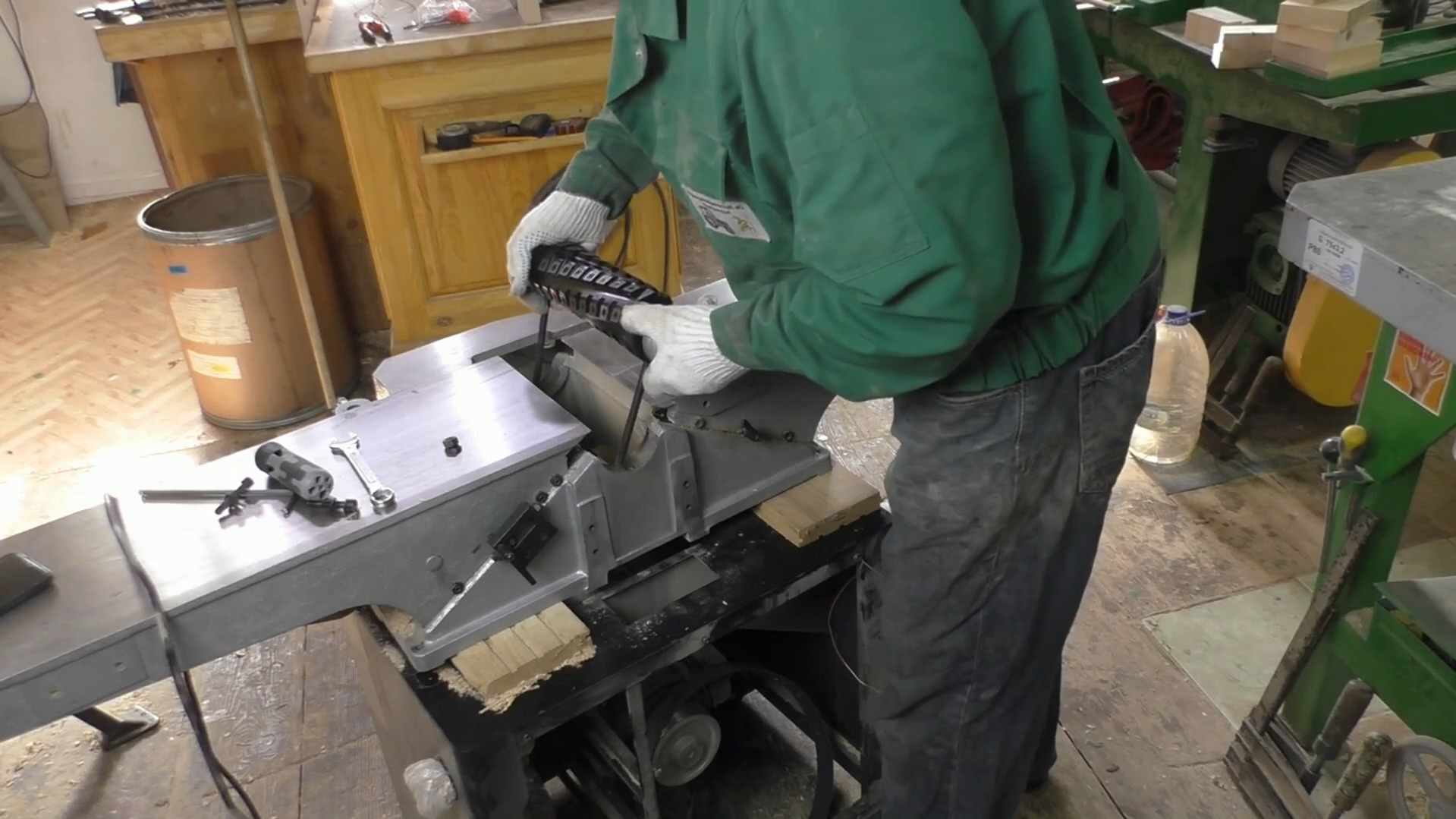

Сборка и настройка W0103FL

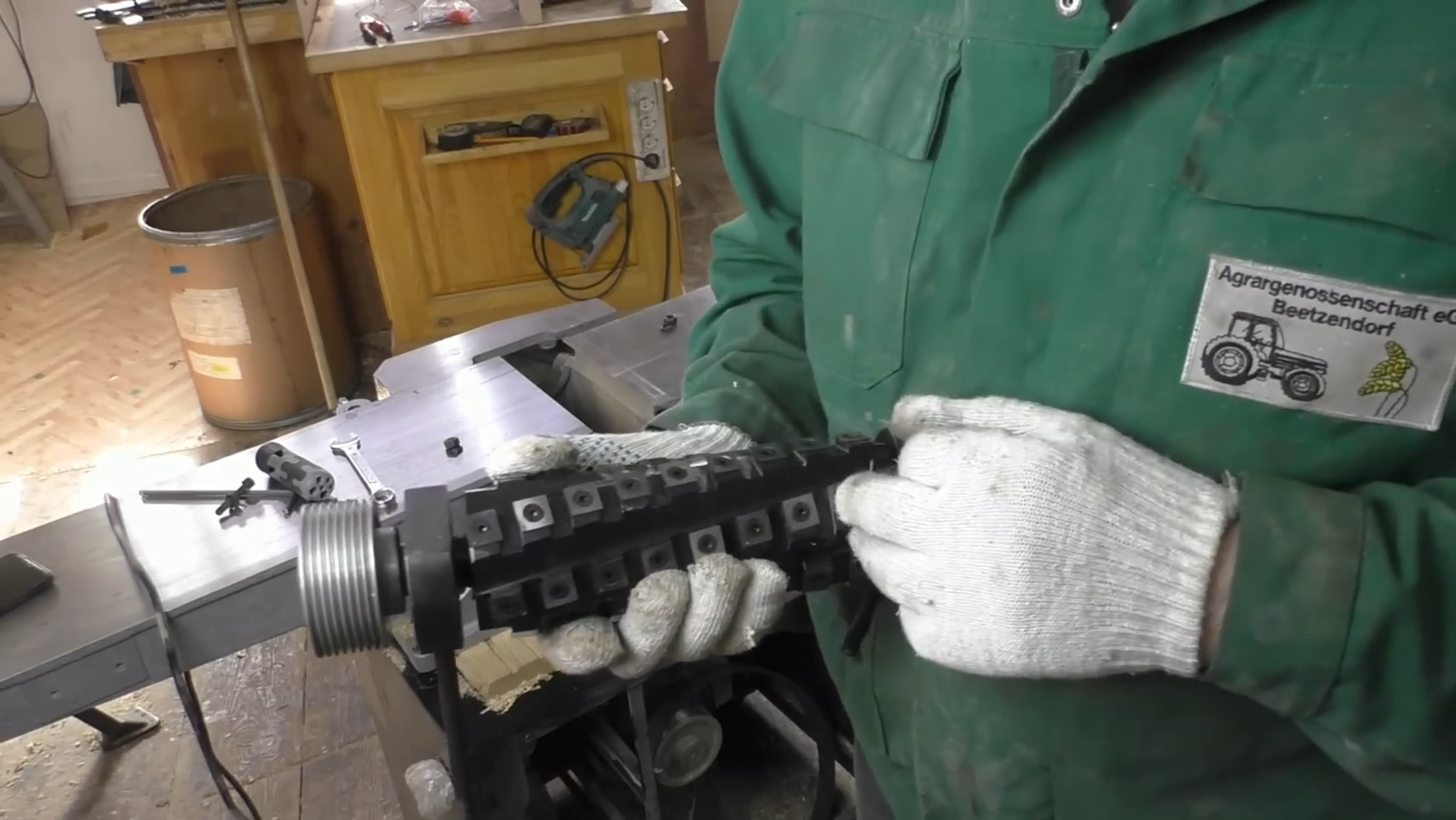

Установка вала Helical

Полная настройка фуговального станка на примере WARRIOR W0106

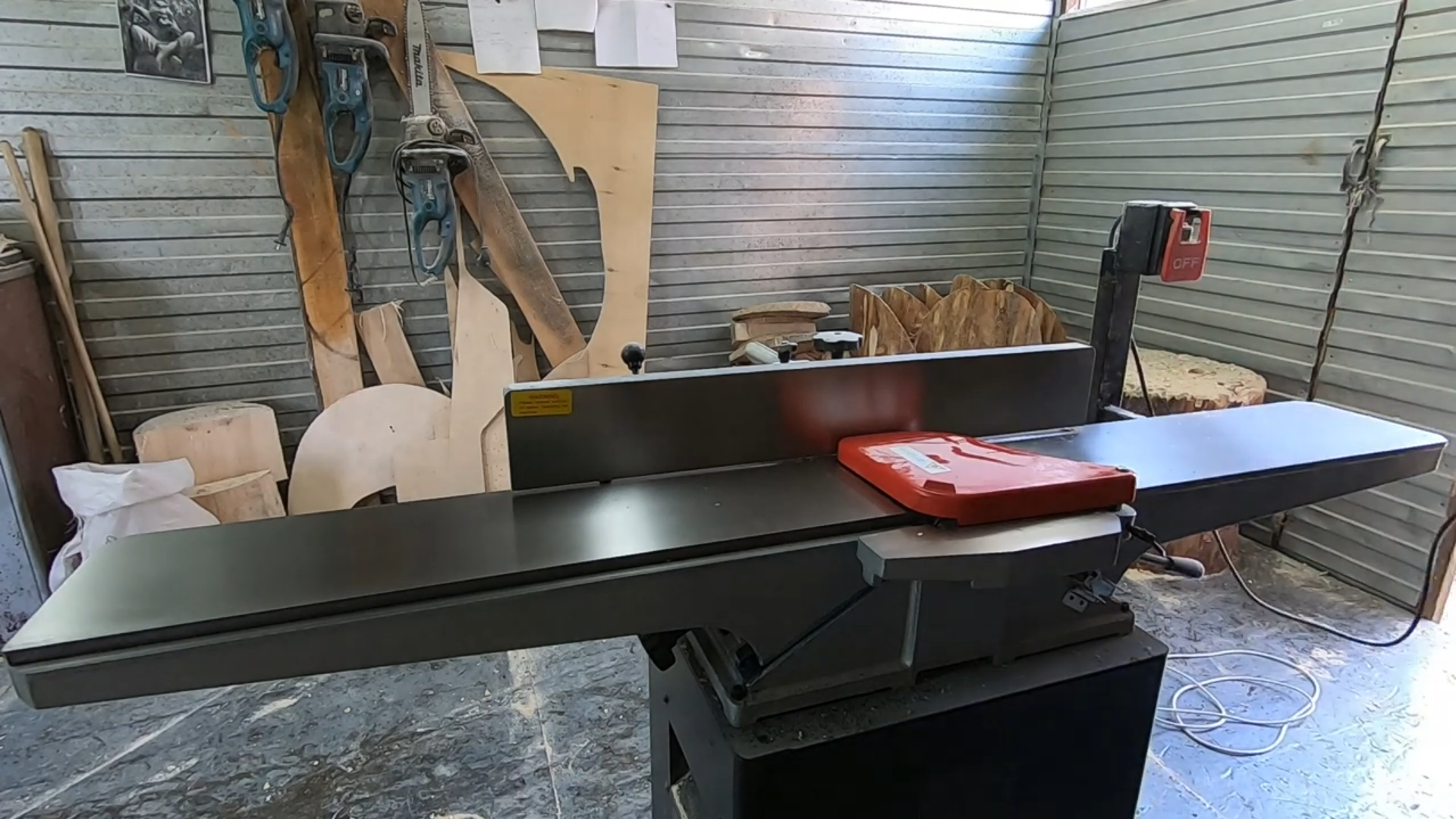

Фуганок WARRIOR W0103FL

Warrior W0103 FL Фуговальный станок с механизмом быстрой регулировки

Все характеристики Основные Характеристики

Картинка
Название	JIB 22102 Фуговальный станок Купить	JIB 22102 SC Фуговальный станок с сегментным валом Купить	JIB 22102 HL Фуговальный станок с валом Helical Купить	WARRIOR W0109DL Фуговальный станок Купить	WARRIOR W0109DL HL Фуговальный станок с валом Helical Купить	WARRIOR W0109D Фуговальный станок Купить	WARRIOR W0109D HL Фуговальный станок с валом Helical Купить	WARRIOR W0106FL Фуговальный станок Купить	WARRIOR W0106FL HL Фуговальный станок с валом Helical Купить	WARRIOR W0103FL 230В Фуговальный станок Купить	WARRIOR W0103FL HL 230В Фуговальный станок с валом Helical Купить	WARRIOR W0103FL 400В Фуговальный станок Купить	WARRIOR W0103FL HL 400В Фуговальный станок с валом Helical Купить	WARRIOR W0102 230В Фуговальный станок Купить	WARRIOR W0102 HL 230В Фуговальный станок с валом Helical Купить	WARRIOR W0102 400В Фуговальный станок Купить	WARRIOR W0102 HL 400В Фуговальный станок с валом Helical Купить
Цена	46 800 ₽	54 800 ₽	74 500 ₽	71 500 ₽	104 000 ₽	87 500 ₽	116 000 ₽	102 500 ₽	129 000 ₽	150 000 ₽	194 000 ₽	150 000 ₽	194 000 ₽	154 000 ₽	197 500 ₽	154 000 ₽	197 500 ₽
Мощность двигателя выходная	1,1 кВт	1,1 кВт	1,1 кВт	0,75 кВт	0,75 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	2,2 кВт	2,2 кВт	2,2 кВт	2,2 кВт,	2,2 кВт	2,2 кВт,	2,2 кВт	2,2 кВт
Мощность электрическая потребляемая (пусковая)				1,125 кВт (5А)	1,125 кВт (5А)	1,65 кВт (7,5А)	1,65 кВт (7,5А)	1,65 кВт (7,5А)	1,65 кВт (7,5А)	3,3 кВт (15А)	3,3 кВт (15А)	3,3 кВт (9А суммарно или 3А на 1 фазу)	3,3 кВт (9А суммарно или 3А на 1 фазу)	3,3 кВт (15А)	3,3 кВт (15А)	3,3 кВт (9А суммарно или 3А на 1 фазу)	3,3 кВт (9А суммарно или 3А на 1 фазу)
Номинальное напряжение, В	230	230	230	230	230	230	230	230	230	230	230	400	400	230	230	400	400
Мобильная база в комплекте	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах
Ширина заготовки максимальная	156 мм	156 мм	156 мм	255 мм	255 мм	255 мм	255 мм	255 мм	255 мм	330 мм	330 мм	330 мм	330 мм	305 мм	305 мм	305 мм	305 мм
Длина стола	724 мм	724 мм	724 мм	1210 мм	1210 мм	1210 мм	1210 мм	1535 мм или 1200 мм (столы 1200 мм доступны только под заказ)	1535 мм или 1200 мм (столы 1200 мм доступны только под заказ)	1800 мм	1800 мм	1800 мм	1800 мм	1930 мм	1930 мм	1930 мм	1930 мм
Число ножей режущего вала	2			3		3		3		4		4		4		4
Режущий вал		Сегментный вал	Helical		Helical, 150 мм		Helical, 150 мм		Helical, 150 мм		Helical, 200 мм		Helical, 200 мм		Helical, 200 мм		Helical, 200 мм

Инструкция

Деталировка

Купить запчасти

3 оценок

Оставить отзыв

Сергей Губенко

01.05.2024

Станком доволен. Резы получаются гладкими и чистыми. Планка для выборки фальца интегрирована в стол, что упрощает многие операции. Очень удобно, что не нужно докупать дополнительные аксессуары или проводить сложные настройки.
Роман Ермолаев

02.03.2024

Станок легко отрегулировать маховиком и рычагом. Можно быстро переходить между операциями без потери времени на настройку. Станок подойдет вам, если работаете часто и интенсивно.
Святослав Нимирович

01.09.2023

Низкий уровень шума при такой мощности двигателя. В целом, станок прост в управлении и надежен в работе.

Больше отзывов

Фуговальный станок WARRIOR W0103FL 400В – это мощное и профессиональное оборудование для обработки древесины, предназначенное для длительной и интенсивной работы. Двигатель мощностью 2,2 кВт работает от трехфазной сети 400 В, что обеспечивает высокую производительность и энергоэффективность. Потребляемая мощность составляет 3,3 кВт с пусковым током 9А (или 3А на каждую фазу), что делает станок надежным в условиях интенсивной эксплуатации.

Станок поддерживает ширину реза до 203 мм и глубину реза до 3,2 мм за один проход, что позволяет обрабатывать заготовки различных размеров. Режущий вал диаметром 78 мм с четырьмя ножами размером 205 х 20 х 3 мм вращается со скоростью 4800 об/мин, выполняя 19200 резов в минуту, что гарантирует гладкость и ровность поверхности. Максимальная выборка фальца составляет 12,7 мм, что добавляет универсальности в использовании.

Рабочий стол длиной 1800 мм и шириной 200 мм, состоящий из подающего и приемного столов по 880 мм каждый, обеспечивает удобство и стабильность при подаче заготовок. Высота стола от пола составляет 795 мм, что делает работу за станком комфортной. Параллельный упор размером 889 х 124 мм фиксируется под углами 90° и 45° внутрь и наружу, что позволяет выполнять угловые резы с высокой точностью.

Для поддержания чистоты на рабочем месте станок оснащен системой аспирации с патрубком диаметром 100 мм. В собранном виде станок имеет размеры 1850 х 845 х 1040 мм, что позволяет удобно разместить его в мастерской. В упаковке станок занимает две коробки размерами 1850 х 450 х 300 мм (для фуганка) и 655 х 455 х 615 мм (для станины), что упрощает транспортировку и установку. WARRIOR W0103FL 400В – это идеальный выбор для профессионалов, требующих высокой точности и надежности в обработке древесины.
