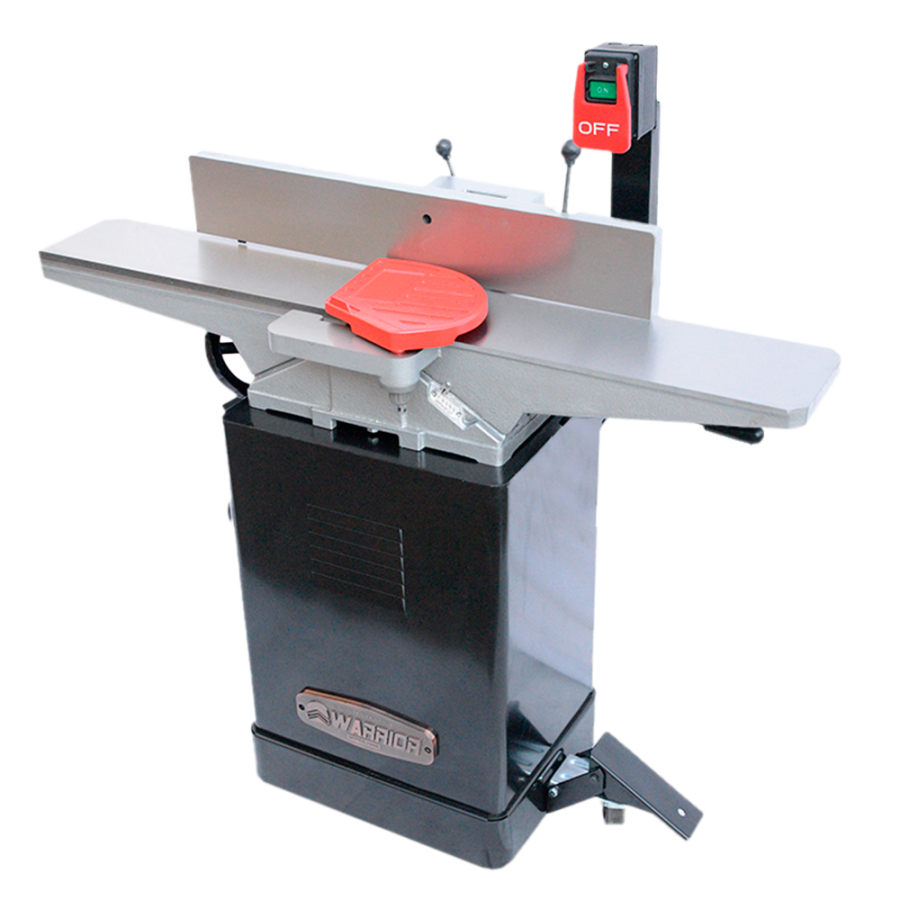

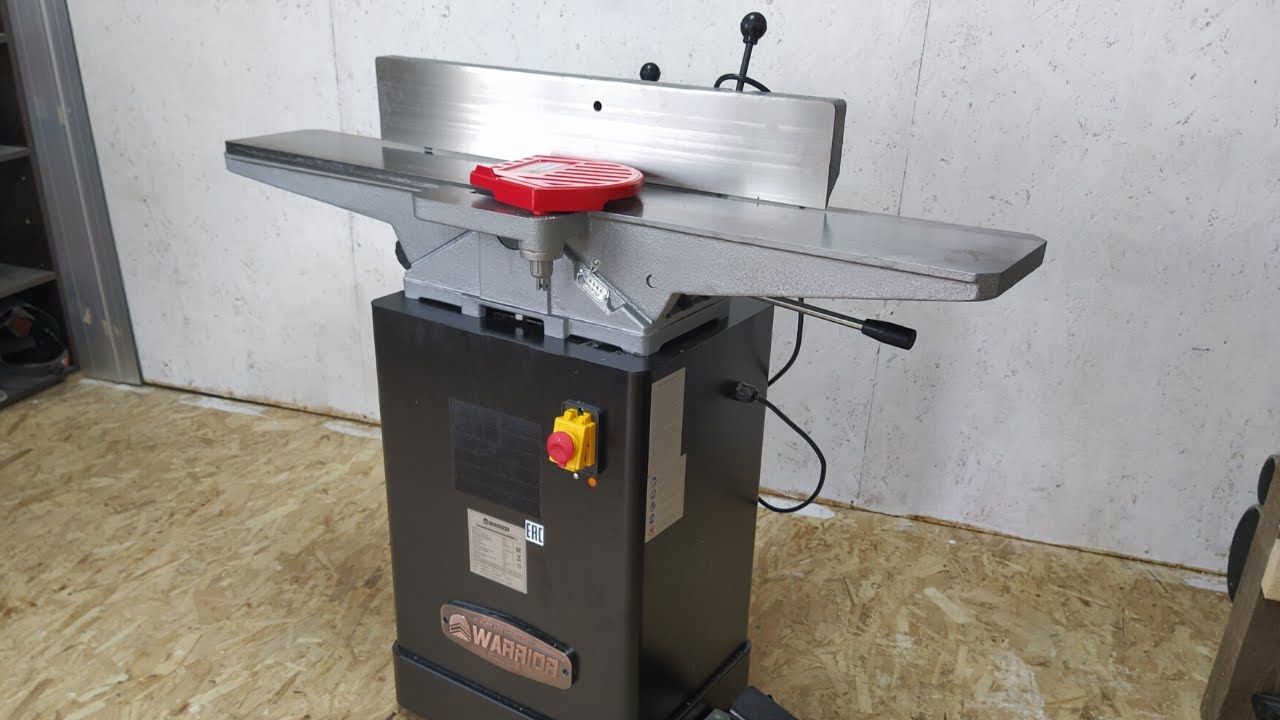

WARRIOR W0109DL HL Фуговальный станок с валом Helical

Артикул: 0301010157000

104 000 ₽

Срок доставки Уточняйте срок поставки

Стоимость доставки До терминала - Бесплатно
До адреса - 300 рублей

Купить Добавить в сравнение

Ширина стола 150 мм
Двигатель 0,75 кВт
Вал Helical

Приемный стол поднимается и опускается маховиком , расположенным спереди для обеспечения удобного доступа и настройки столов.

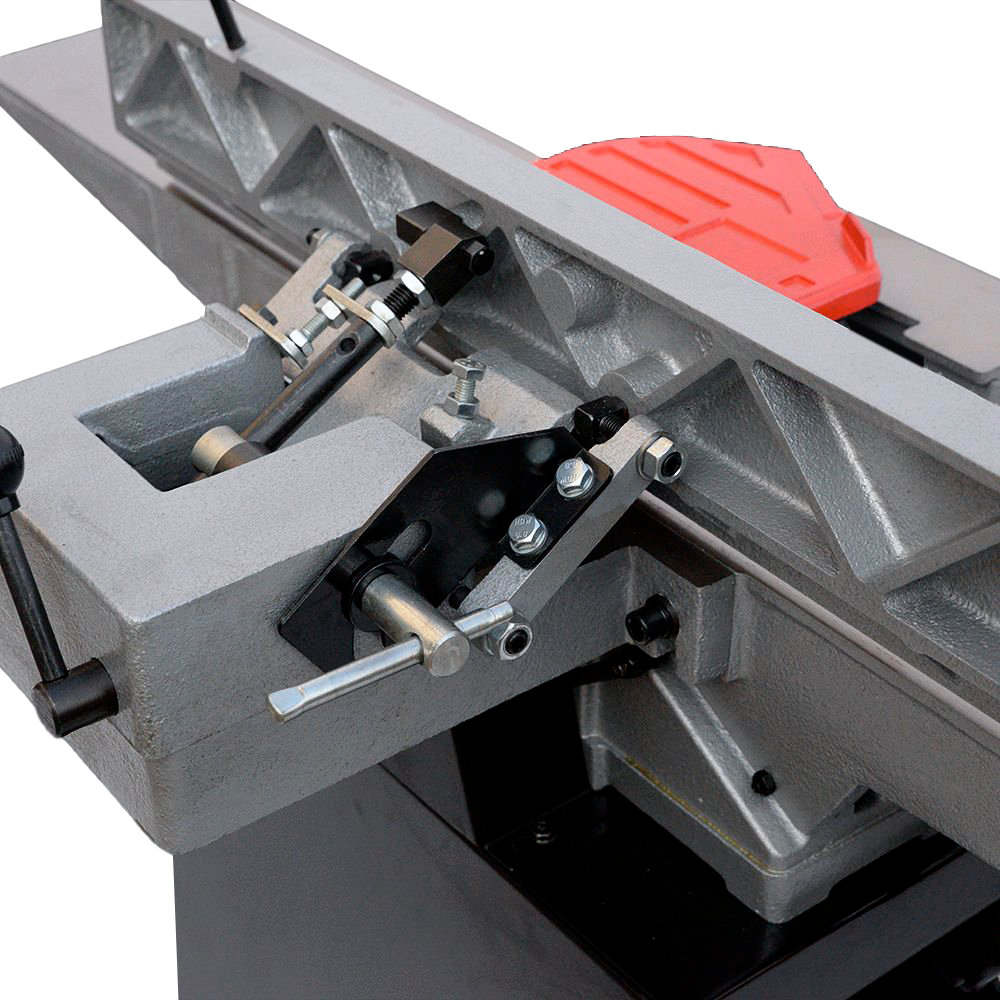

Установленный по центру большой чугунный параллельный упор.
Асинхронный двигатель выходной мощностью 0,75 кВт (потребляемая мощность 1,125 кВт)

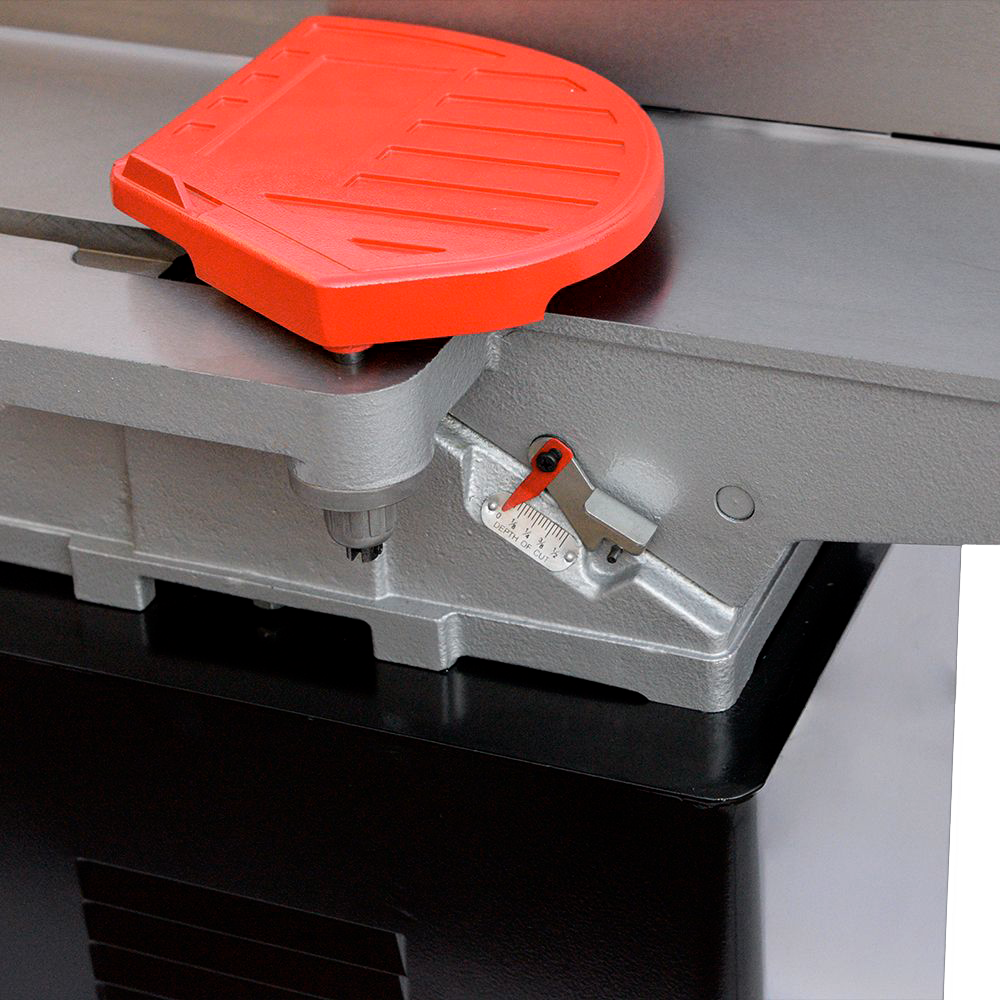

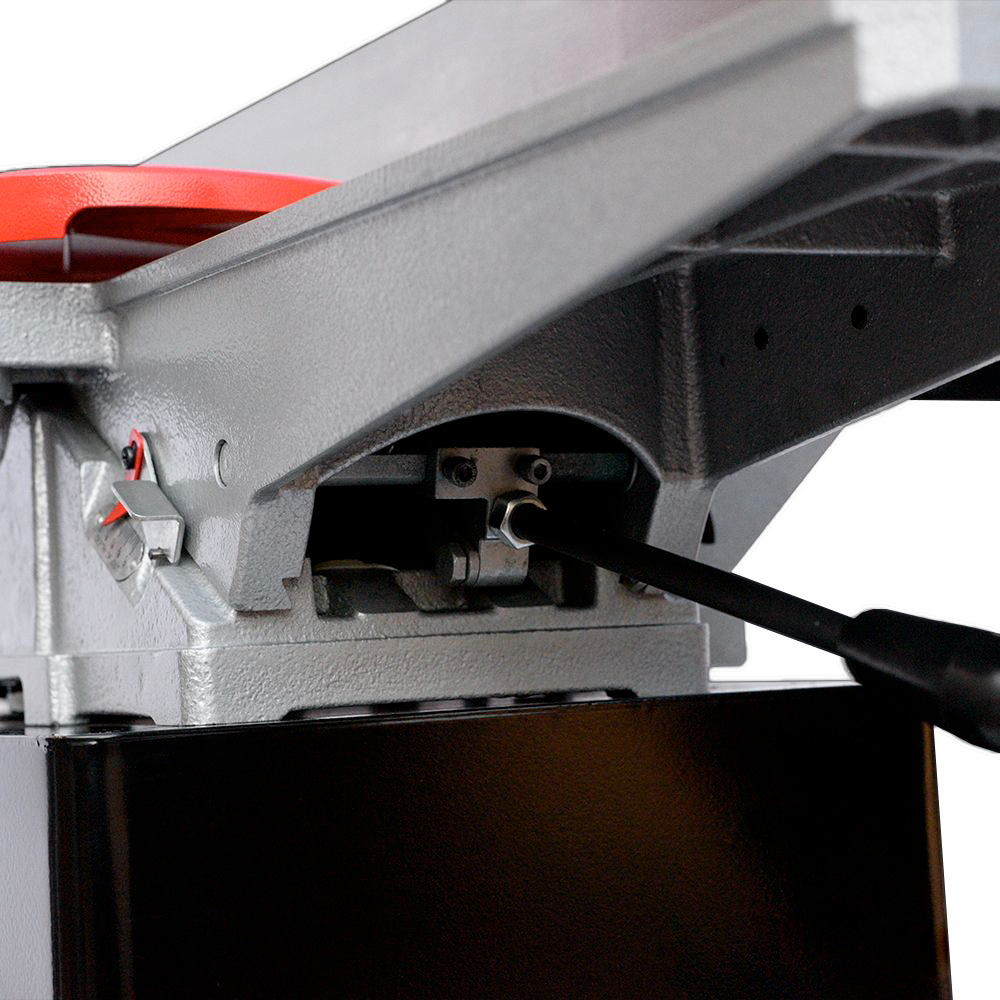

Простой в использовании рычаг позиционирования подающего стола для обеспечения быстрой и точной регулировки.
План...

Подробнее

Наличие на складах

Общий остаток на складах: уточняйте наличие

Купить запчасти

Преимущества
Характеристики
Комплектация
Инструкции
Youtube
Сравнение
Запчасти
Сервис
Отзывы

3
Описание

Приемный стол поднимается и опускается маховиком , расположенным спереди для обеспечения удобного доступа и настройки столов.
Установленный по центру большой чугунный параллельный упор.
Асинхронный двигатель выходной мощностью 0,75 кВт (потребляемая мощность 1,125 кВт)
Простой в использовании рычаг позиционирования подающего стола для обеспечения быстрой и точной регулировки.
Планка для выборки фальца встроена в стол для обеспечения универсальности.

Отвод для опилок с патрубком диаметром 100 мм для эффективного сбора опилок и стружки.
Переднее поворотное подпружиненное ограждение ножевого вала для обеспечения максимальной защиты.
Усиленная цельная стальная станина с монтажными лапами для обеспечения повышенной устойчивости.

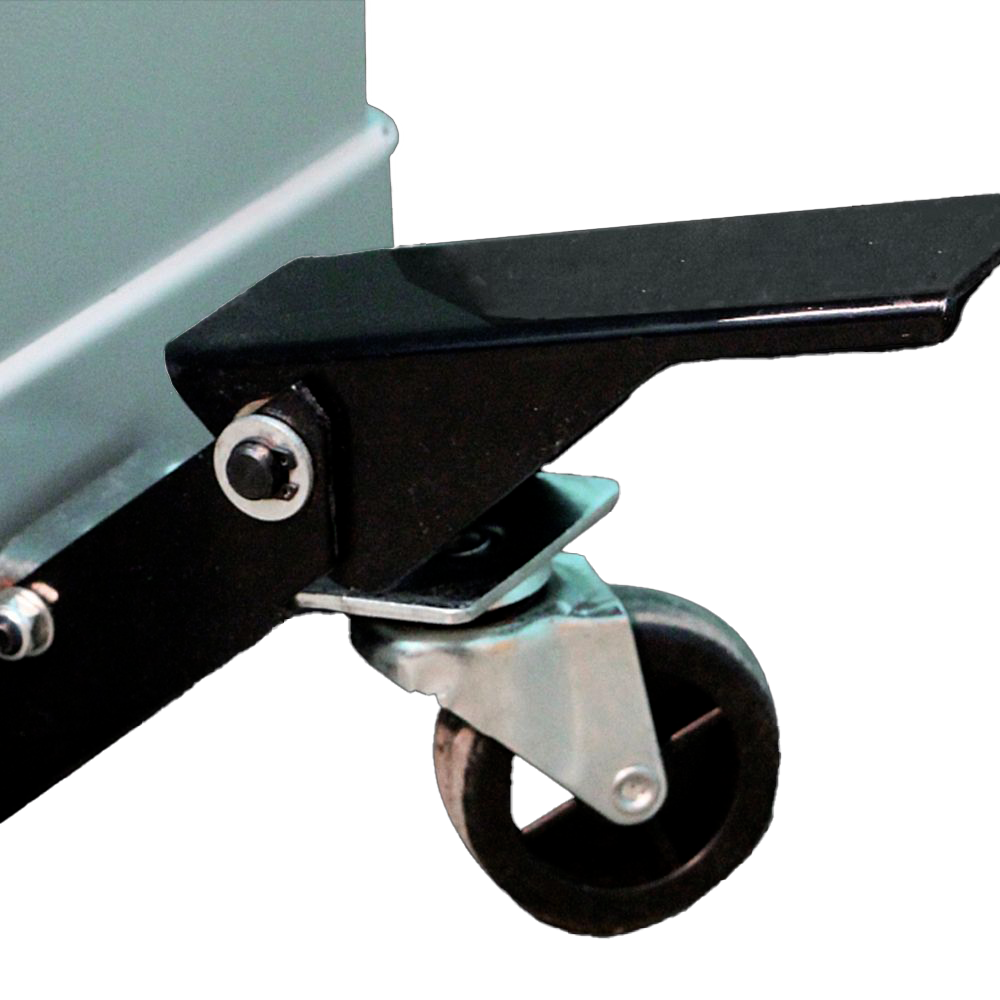

Станина оборудована колесами для быстрого передвижения станка

Мощность двигателя выходная 0,75 кВт 230В

Мощность двигателя потребляемая (пусковой ток) 1,125 кВт (5А)

Ширина реза 153 мм

Максимальная глубина реза 3,2 мм

Максимальная выборка фальца 12,7 мм

Частота вращения режущего вала 4400 об/мин

Режущий вал Helical, 150 мм

Диаметр режущего вала 64,7 мм

Количество ножей 26

Размер ножей 15 х 15 мм

Длина стола 1210 мм

Длина подающего стола 590 мм

Длина приемного стола 590 мм

Ширина стола 255 мм

Высота стола от пола 820 мм

Размеры параллельного упора 740 х 120 мм

Угол наклона внутрь и наружу 45°

Фиксированные углы наклона 90°, 45° внутрь и наружу

Диаметр патрубка аспирации 100 мм

Размеры в упаковке (Д х Ш х В) 1300*400*300 мм и 500*400*700 мм

Размеры станка в собранном виде (Д х Ш х В) 1180 x 620 x 1070 мм

Масса нетто/брутто, кг 102 /116 кг

Запасной приводной ремень
Мобильная база - корпус на колесах

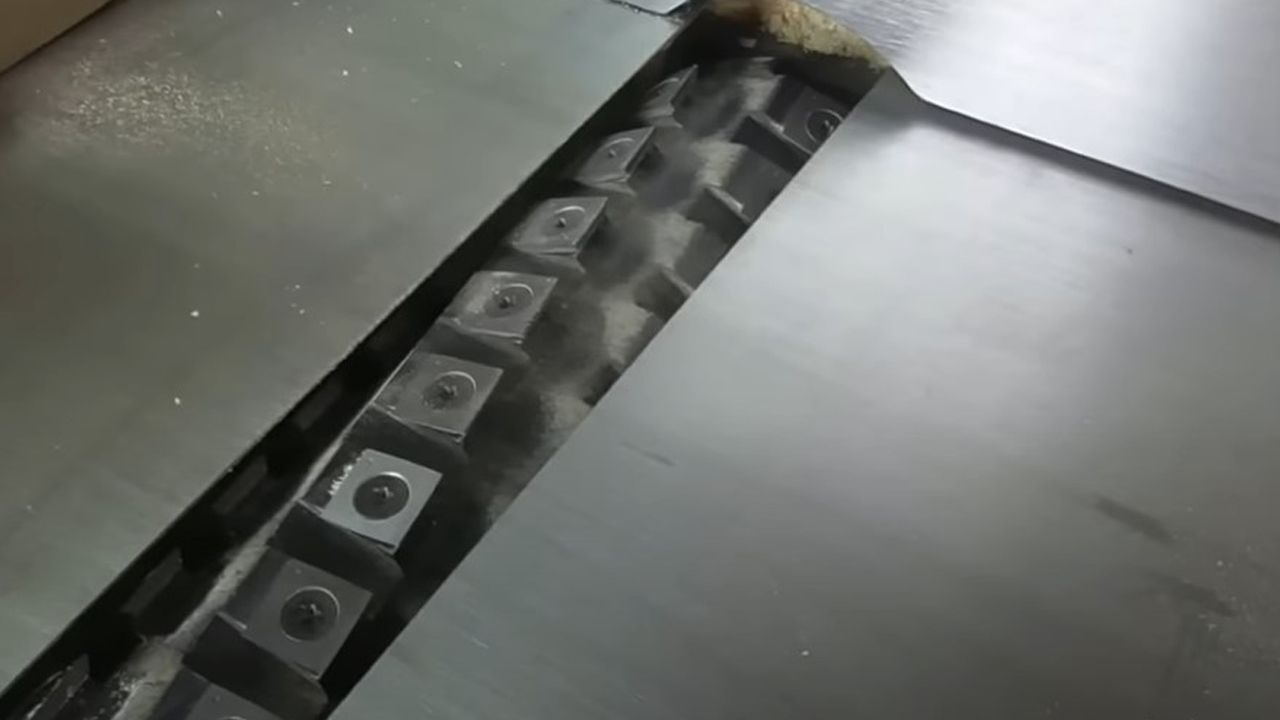

Спиральный вал Helical с твердосплавными ножами

Инструкция

Технический паспорт

Электрическая схема

Деталировка

Параметры заточки ножей

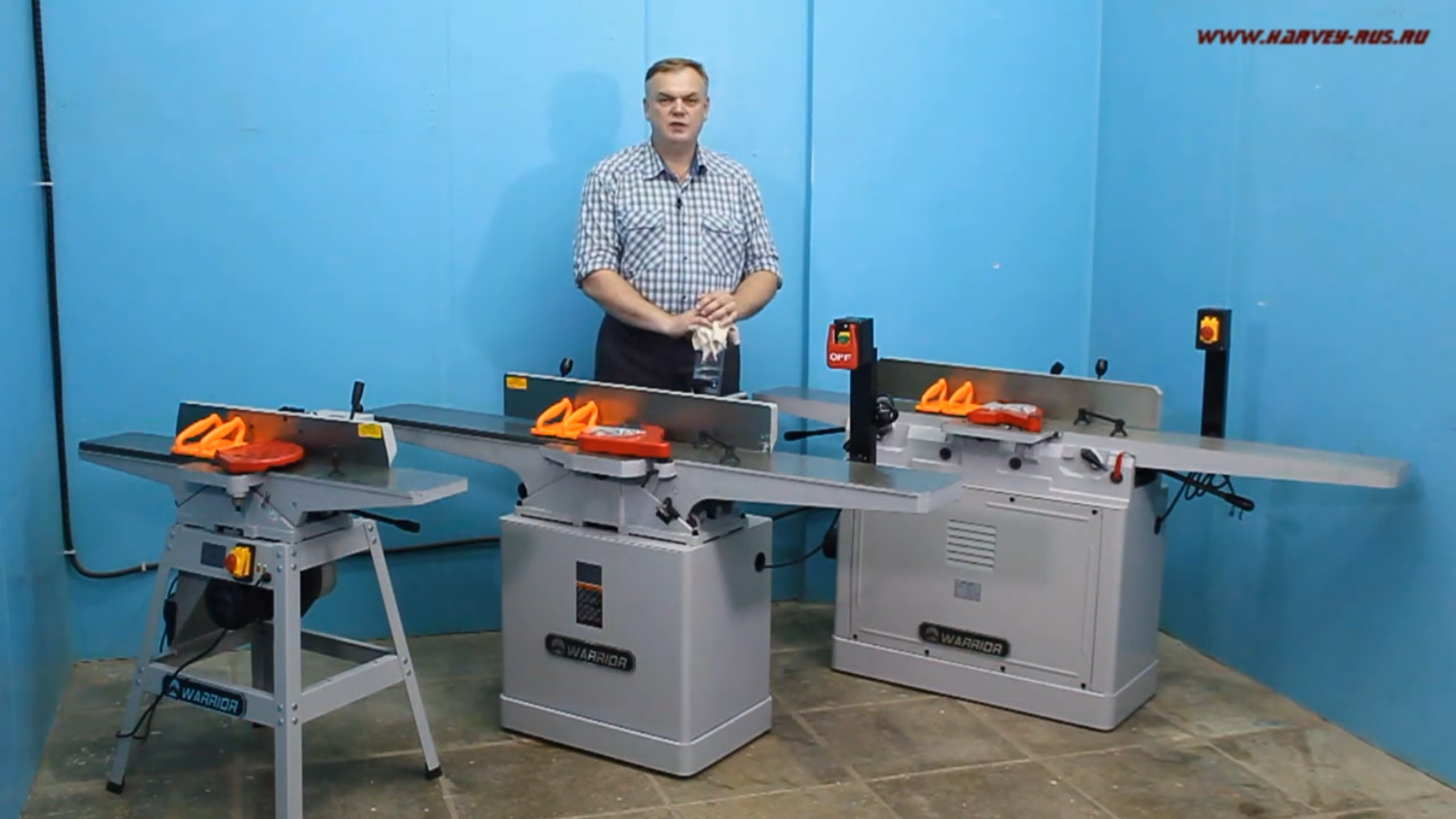

Обзор и сравнение фуговальных станков

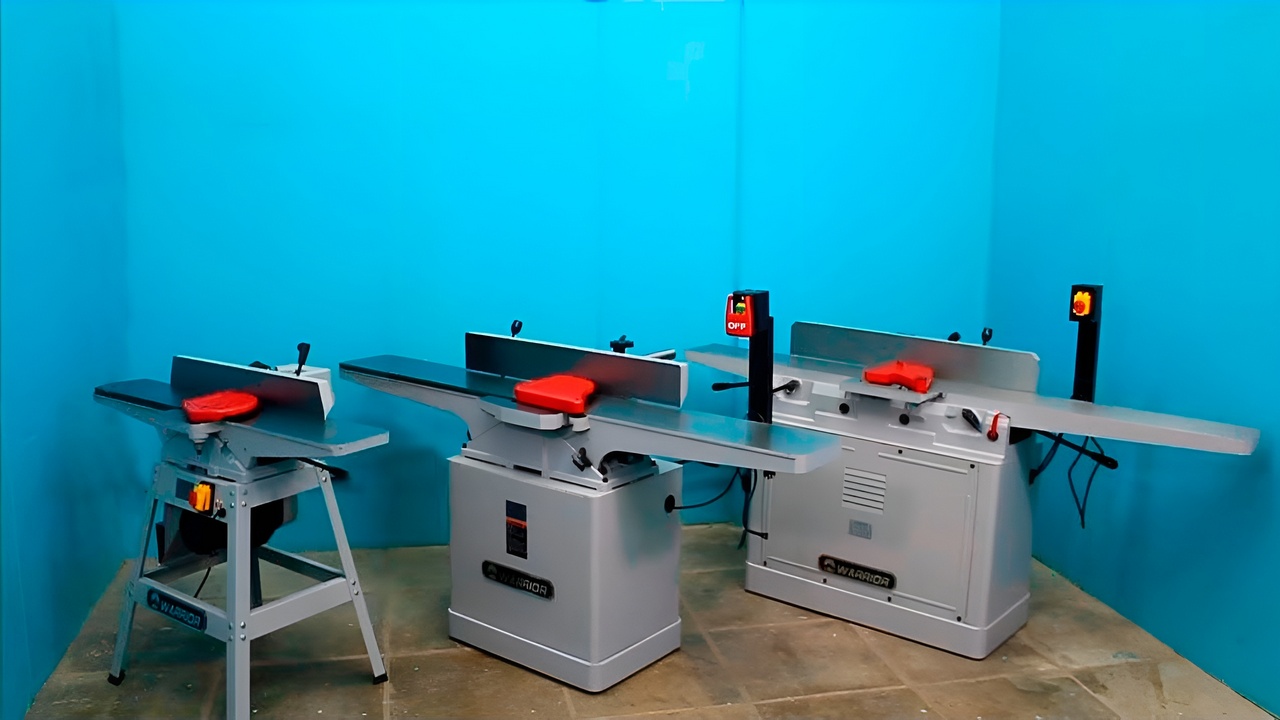

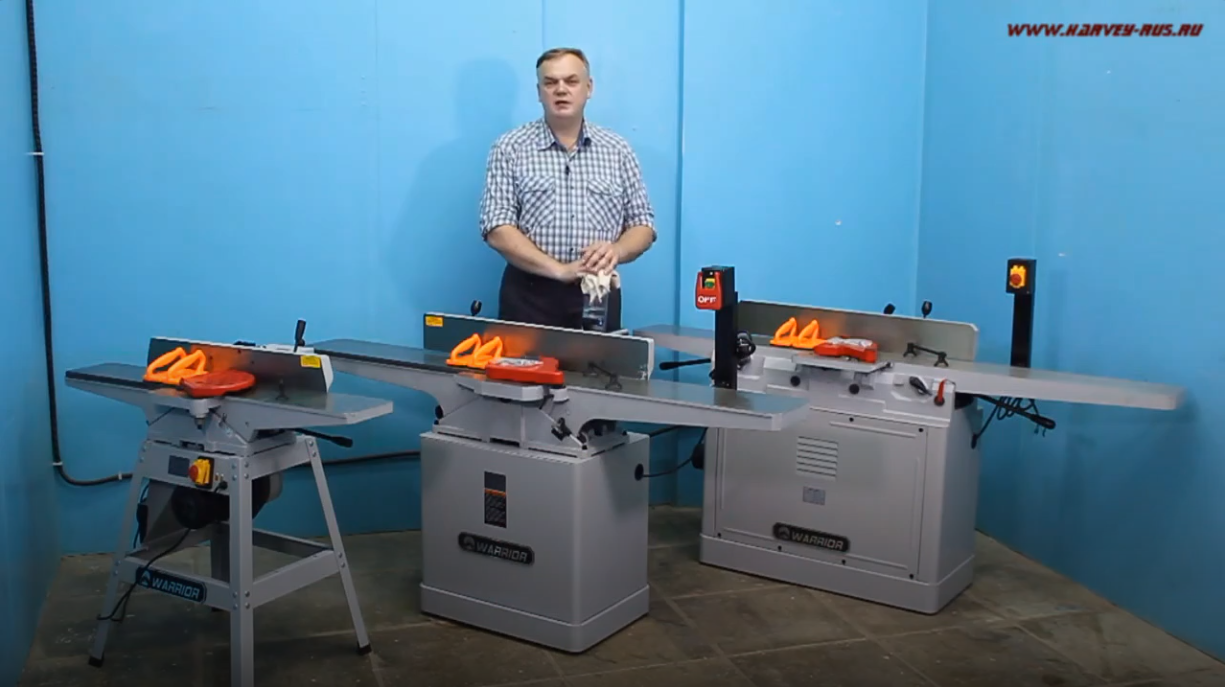

Фуговальные станки Warrior шириной 150 мм. Обновленный модельный ряд.

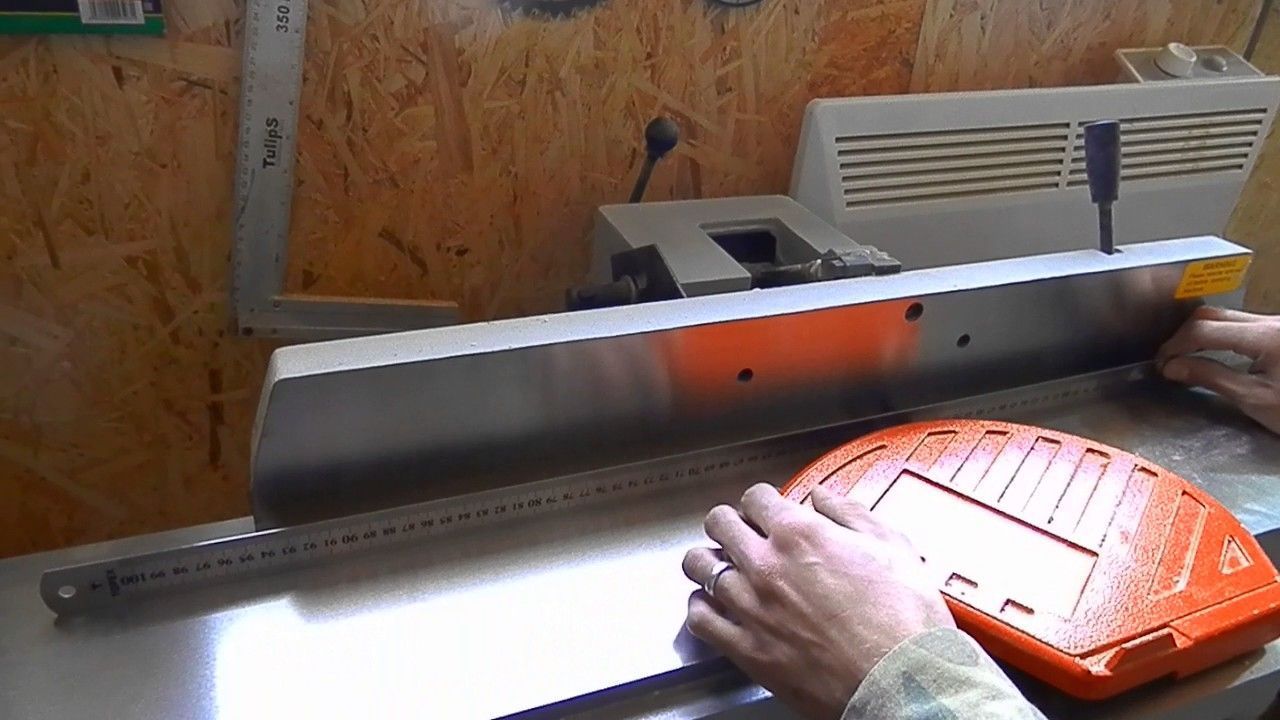

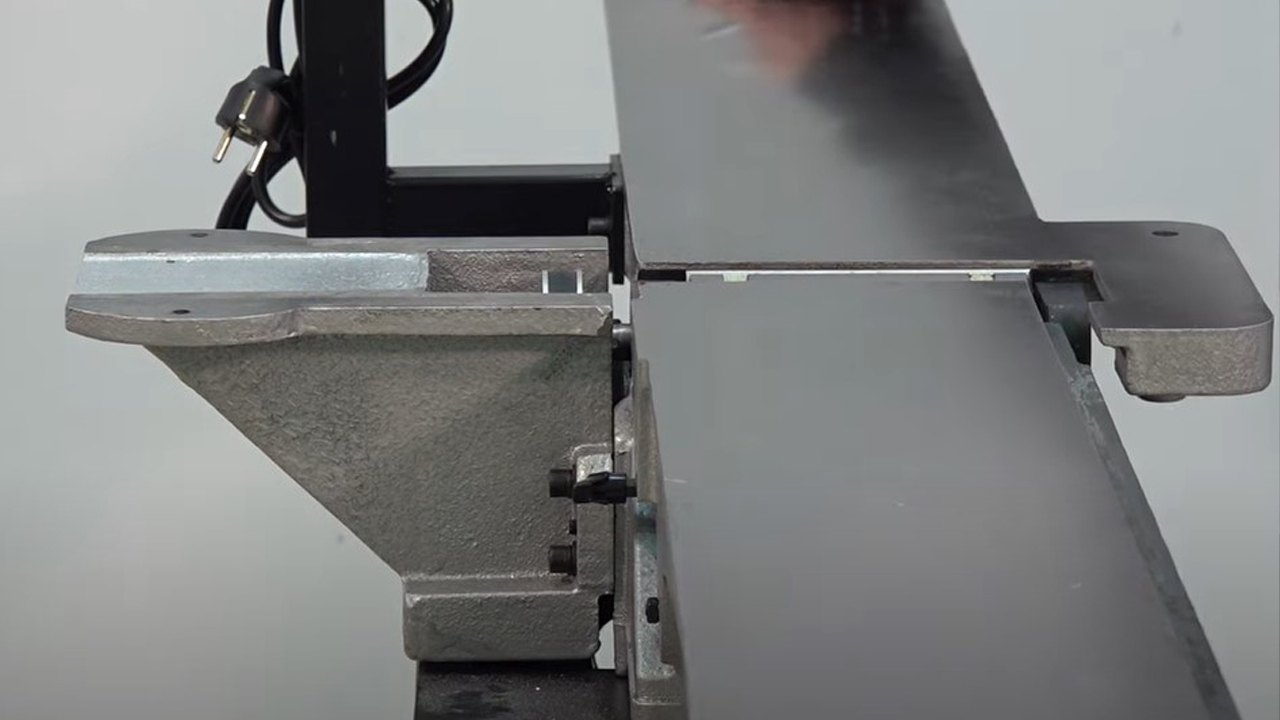

Сборка и настройка W0109D

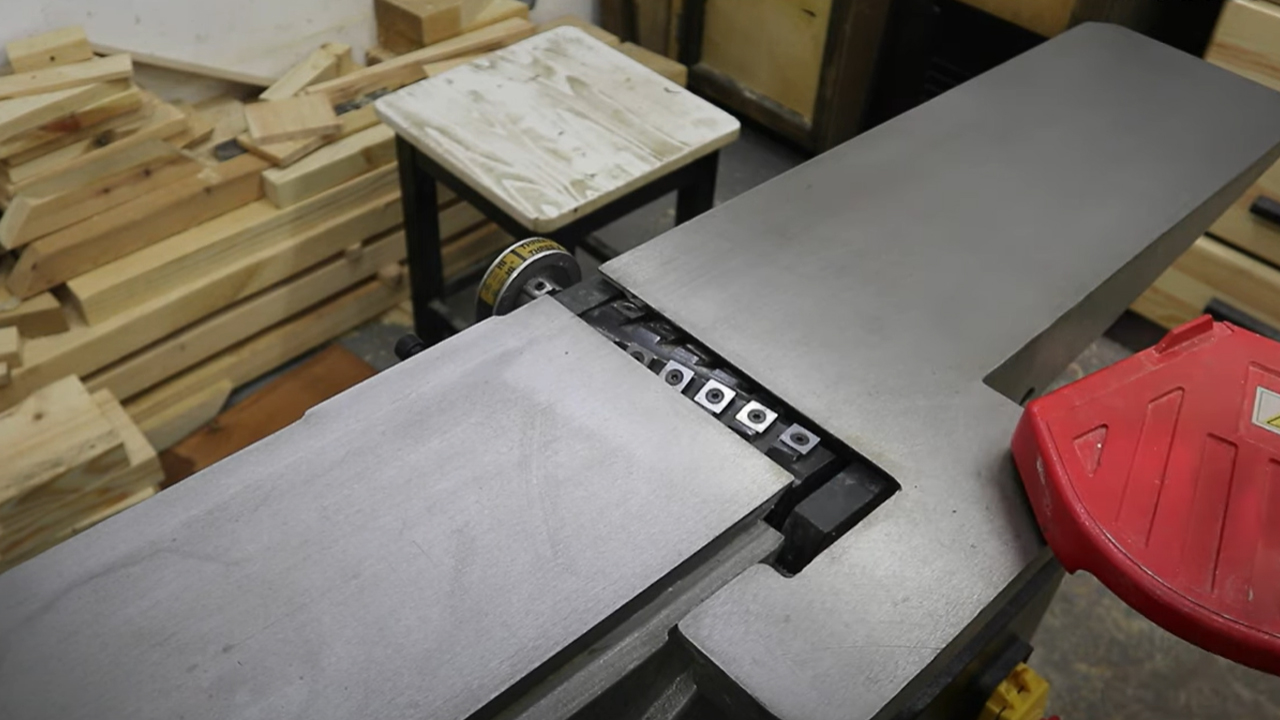

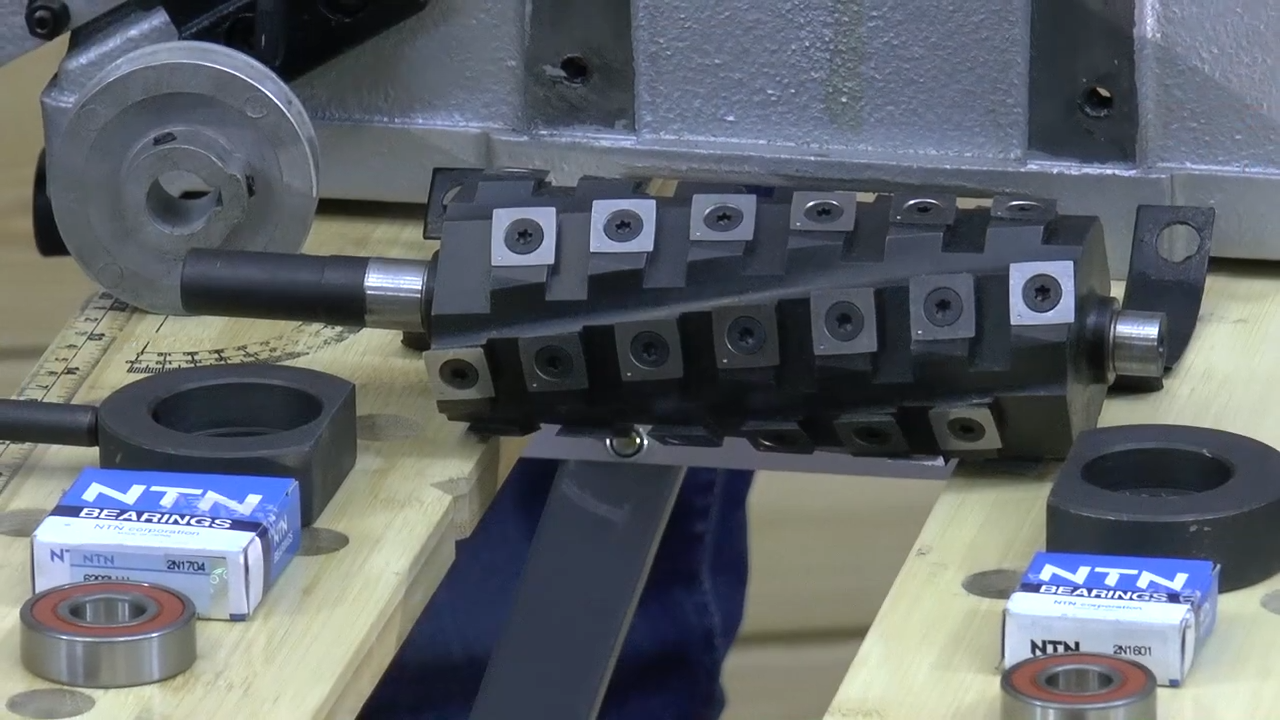

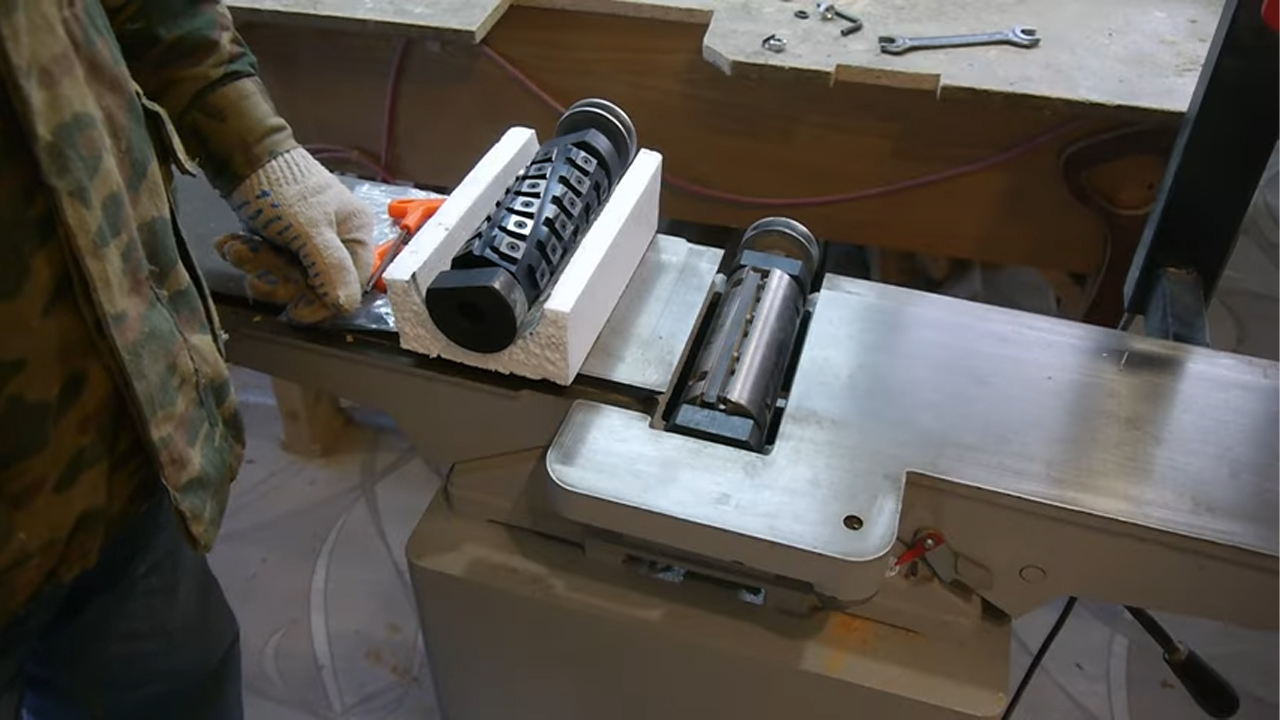

Установка вала Helical

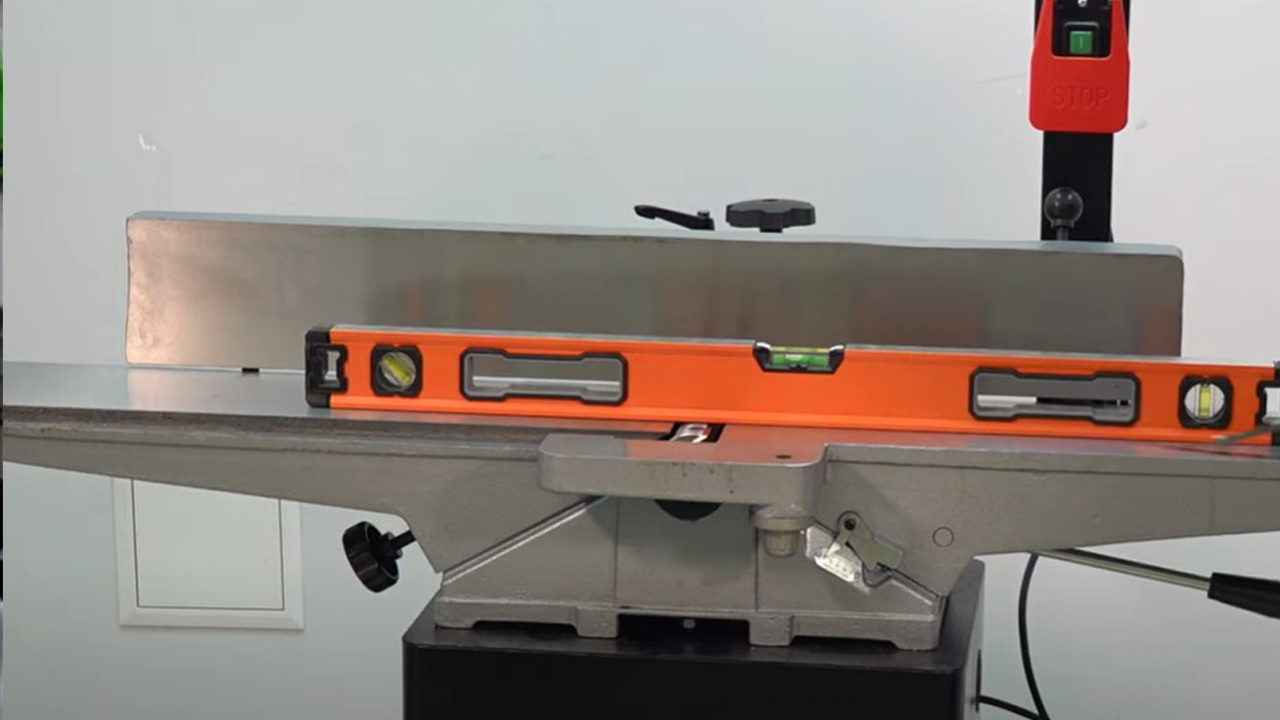

Полная настройка фуговального станка на примере WARRIOR W0106

Все характеристики Основные Характеристики

Картинка
Название	JIB 22104 Фуговальный станок Купить	JIB 22104 SC Фуговальный станок с сегментным валом Купить	JIB 22102 Фуговальный станок Купить	JIB 22102 SC Фуговальный станок с сегментным валом Купить	JIB 22102 HL Фуговальный станок с валом Helical Купить	WARRIOR W0109DL Фуговальный станок Купить	WARRIOR W0109DL HL Фуговальный станок с валом Helical Купить	WARRIOR W0109D Фуговальный станок Купить	WARRIOR W0109D HL Фуговальный станок с валом Helical Купить	WARRIOR W0106FL Фуговальный станок Купить	WARRIOR W0106FL HL Фуговальный станок с валом Helical Купить	WARRIOR W0103FL 230В Фуговальный станок Купить	WARRIOR W0103FL HL 230В Фуговальный станок с валом Helical Купить	WARRIOR W0103FL 400В Фуговальный станок Купить	WARRIOR W0103FL HL 400В Фуговальный станок с валом Helical Купить	WARRIOR W0102 230В Фуговальный станок Купить	WARRIOR W0102 HL 230В Фуговальный станок с валом Helical Купить	WARRIOR W0102 400В Фуговальный станок Купить	WARRIOR W0102 HL 400В Фуговальный станок с валом Helical Купить
Цена	38 500 ₽	46 000 ₽	42 120 ₽	49 320 ₽	67 050 ₽	71 500 ₽	104 000 ₽	87 500 ₽	116 000 ₽	102 500 ₽	129 000 ₽	150 000 ₽	194 000 ₽	150 000 ₽	194 000 ₽	154 000 ₽	197 500 ₽	154 000 ₽	197 500 ₽
Мощность двигателя выходная	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	0,75 кВт	0,75 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	2,2 кВт	2,2 кВт	2,2 кВт	2,2 кВт,	2,2 кВт	2,2 кВт,	2,2 кВт	2,2 кВт
Мощность электрическая потребляемая (пусковая)						1,125 кВт (5А)	1,125 кВт (5А)	1,65 кВт (7,5А)	1,65 кВт (7,5А)	1,65 кВт (7,5А)	1,65 кВт (7,5А)	3,3 кВт (15А)	3,3 кВт (15А)	3,3 кВт (9А суммарно или 3А на 1 фазу)	3,3 кВт (9А суммарно или 3А на 1 фазу)	3,3 кВт (15А)	3,3 кВт (15А)	3,3 кВт (9А суммарно или 3А на 1 фазу)	3,3 кВт (9А суммарно или 3А на 1 фазу)
Номинальное напряжение, В	230	230	230	230	230	230	230	230	230	230	230	230	230	400	400	230	230	400	400
Мобильная база в комплекте	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах
Ширина заготовки максимальная	156 мм	156 мм	156 мм	156 мм	156 мм	255 мм	255 мм	255 мм	255 мм	255 мм	255 мм	330 мм	330 мм	330 мм	330 мм	305 мм	305 мм	305 мм	305 мм
Длина стола	724 мм	724 мм	724 мм	724 мм	724 мм	1210 мм	1210 мм	1210 мм	1210 мм	1535 мм или 1200 мм (столы 1200 мм доступны только под заказ)	1535 мм или 1200 мм (столы 1200 мм доступны только под заказ)	1800 мм	1800 мм	1800 мм	1800 мм	1930 мм	1930 мм	1930 мм	1930 мм
Число ножей режущего вала	2	2	2			3		3		3		4		4		4		4
Режущий вал				Сегментный вал	Helical		Helical, 150 мм		Helical, 150 мм		Helical, 150 мм		Helical, 200 мм		Helical, 200 мм		Helical, 200 мм		Helical, 200 мм

Инструкция

Деталировка

Купить запчасти

3 оценок

Оставить отзыв

Андрей Коваленко

09.09.2023

Работаю недавно, поэтому кратко опишу плюсы. Стол - отличная чугунина. Маневренный. Есть пылеотвод, в будущем обязательно возьму стружкоотсос.
Владимир Бакшалиев

22.05.2023

Понравились удобные регулируемые опоры, колеса и педаль для перемещения. Качество обработки дерева на отличном уровне. Инструкция хороша. Много родной смазки.
Максим М.

21.12.0023

Комфортная ширина реза - 153 мм, хватает для ширины большинства заготовок. Вполне подойдет как для профессионалов, так и для обладателей хобби.

Больше отзывов

Фуговальный станок WARRIOR W0109DL HL с валом Helical – это профессиональный инструмент для точной обработки древесины, который оснащен высокотехнологичным спиральным валом Helical с 26 ножами. Этот вал обеспечивает максимально гладкую и ровную поверхность строгания, а каждый нож (размером 15 х 15 мм) размещен в 150-миллиметровом валу для минимизации вибраций и оптимальной обработки. Мощность двигателя составляет 0,75 кВт при потребляемой мощности 1,125 кВт (пусковой ток 5 А), что делает его экономичным и мощным решением для любой мастерской.

Ширина реза – 153 мм, а максимальная глубина реза за проход – 3,2 мм, что позволяет обрабатывать заготовки разной толщины и качества. Станок также поддерживает выборку фальца до 12,7 мм, добавляя универсальности и гибкости. Режущий вал диаметром 64,7 мм работает на частоте 4400 об/мин, что обеспечивает высокое качество строгания даже при интенсивном использовании.

Рабочий стол длиной 1210 мм (разделенный на подающий и приемный столы по 590 мм) и шириной 255 мм обеспечивает стабильность и комфорт при работе. Высота стола от пола составляет 820 мм, что делает его удобным для работы в мастерской. Параллельный упор размером 740 х 120 мм поддерживает фиксированные углы 90° и 45° внутрь и наружу, что позволяет выполнять резы под различными углами с высокой точностью.
