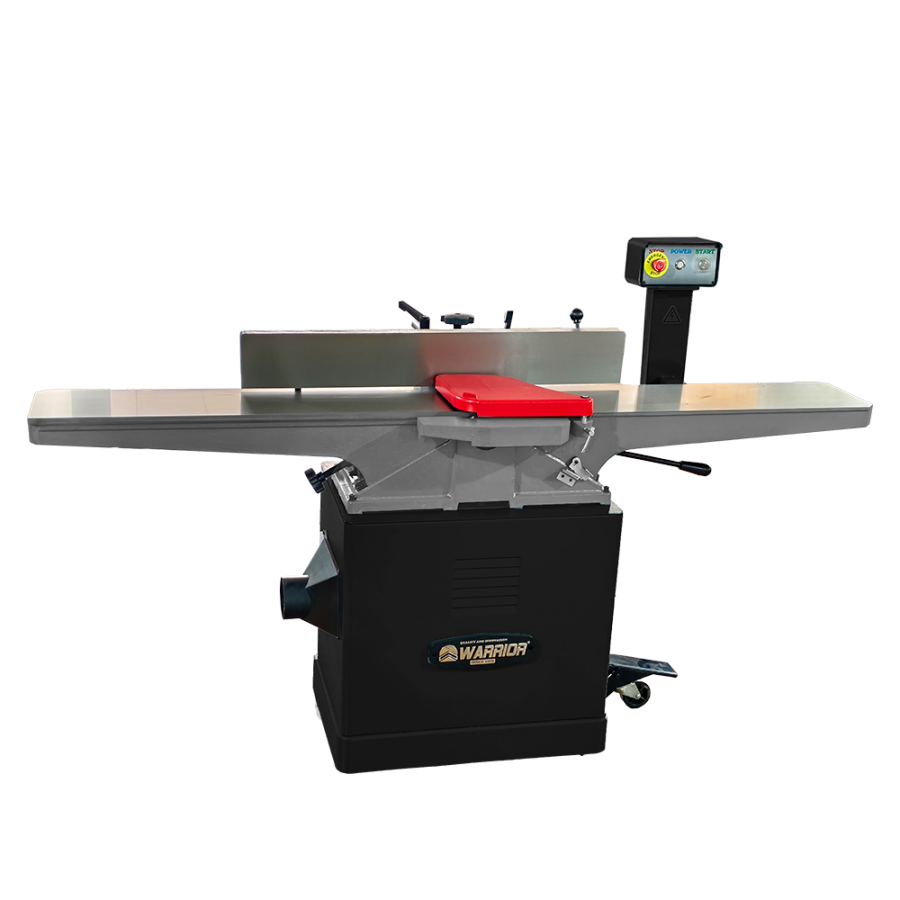

WARRIOR W0103FL HL 230В Фуговальный станок с валом Helical

Артикул: 0301010178000

194 000 ₽

Срок доставки 3-5 дней

Стоимость доставки До терминала - Бесплатно
До адреса - 1300 рублей

Купить Добавить в сравнение

Ширина стола 200 мм
Мощность двигателя 2,2 кВт
Вал Helical

Асинхронный двигатель повышенной выходной мощности 2,2 кВт 230 В
Большие чугунные столы с прецизионной чистовой механической обработкой обеспечивают высокую точность.
Установленный по центру большой чугунный параллельный упор, с возможностью наклона от -45° до + 45°.
Усиленный четырёхножевой режущий вал обеспечивает быстрое резание при отличной чистотой обработки.
Планка для вы...

Подробнее

Наличие на складах

Общий остаток на складах: мало

Купить запчасти

Преимущества
Характеристики
Комплектация
Инструкции
Youtube
Rutube
Сравнение
Запчасти
Сервис
Отзывы

2
Описание

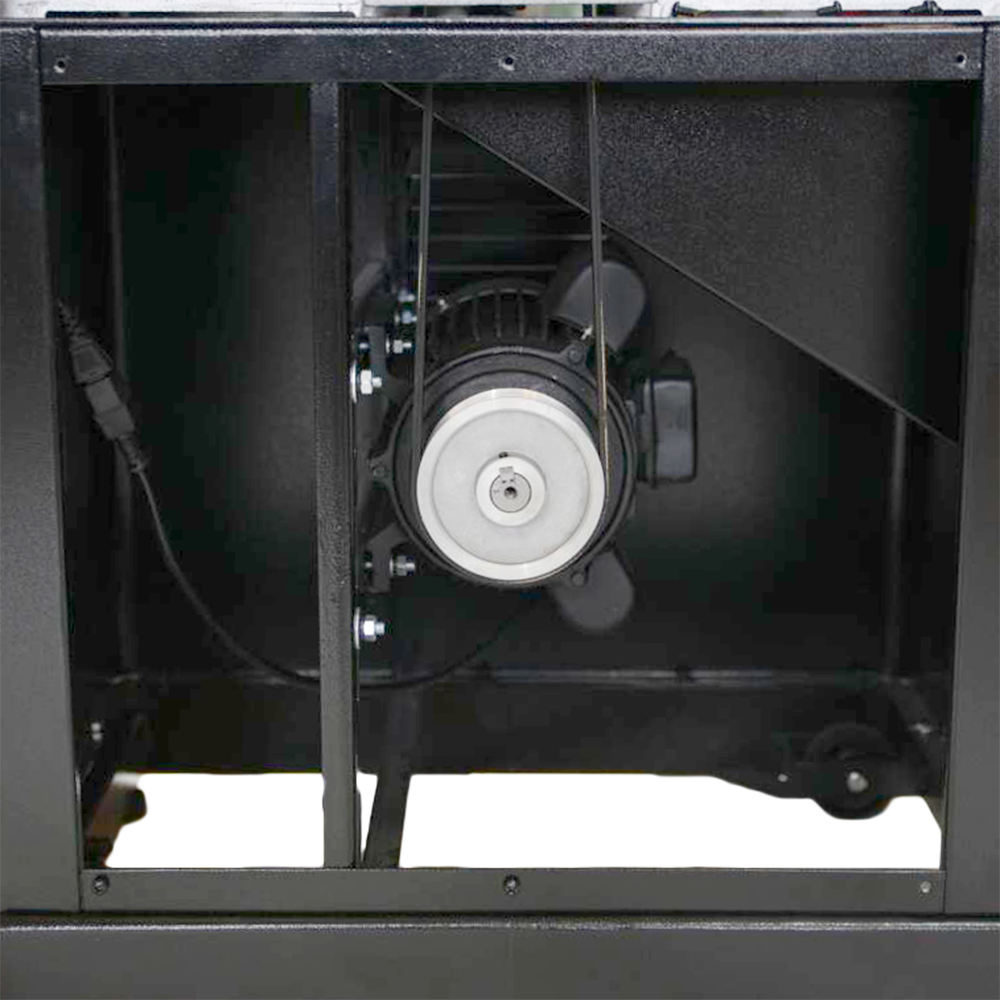

Асинхронный двигатель повышенной выходной мощности 2,2 кВт 230 В
Большие чугунные столы с прецизионной чистовой механической обработкой обеспечивают высокую точность.

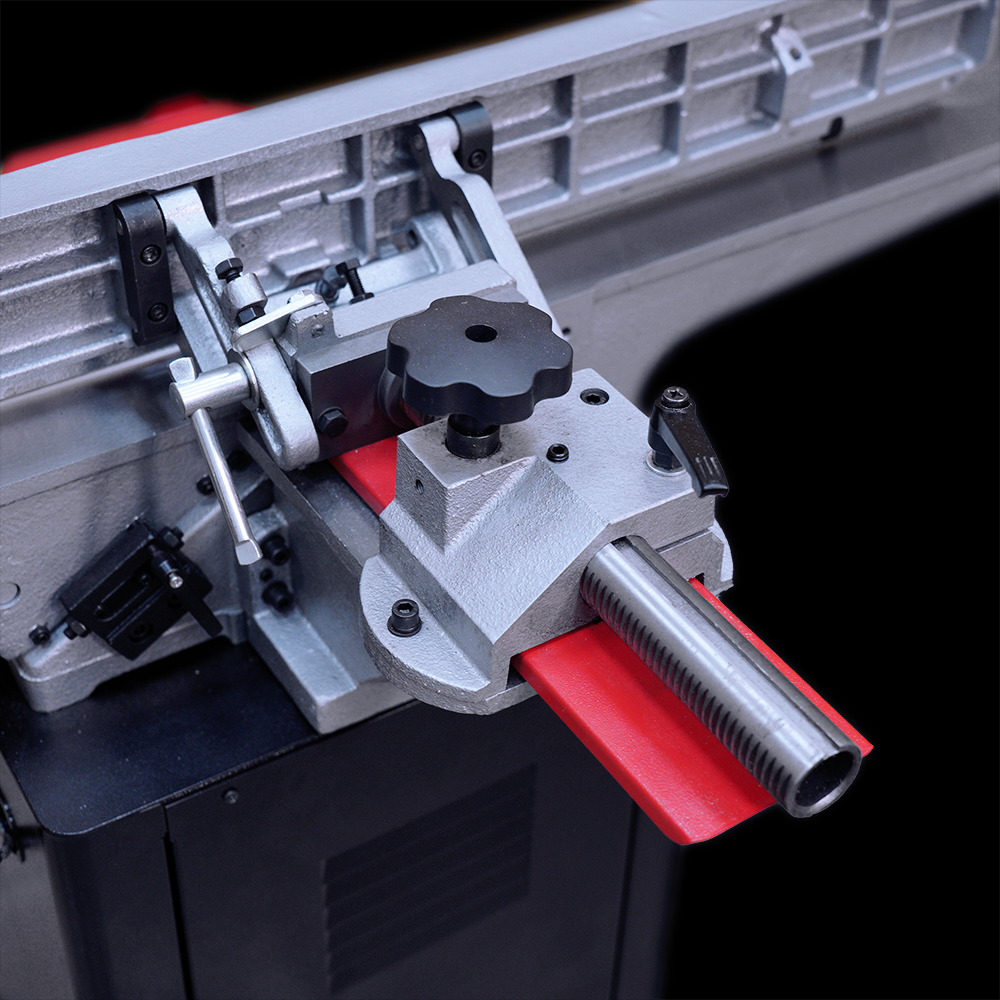

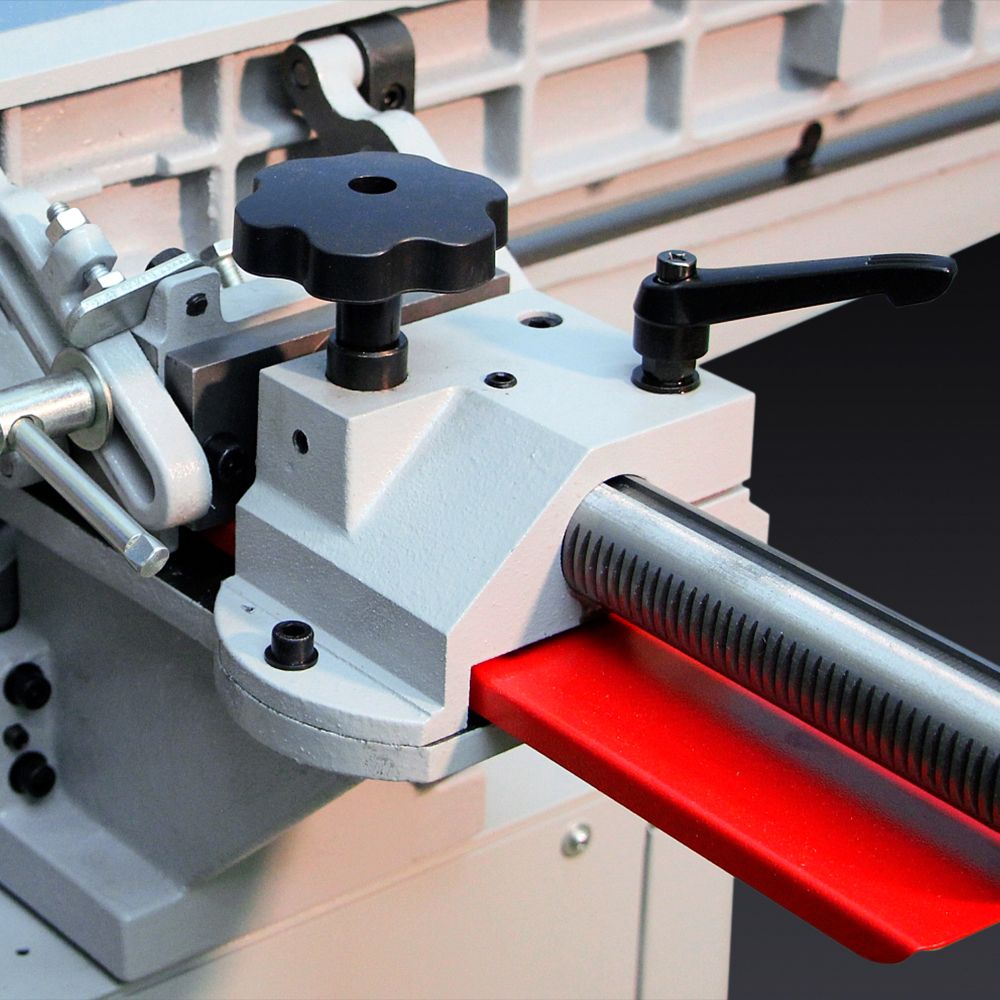

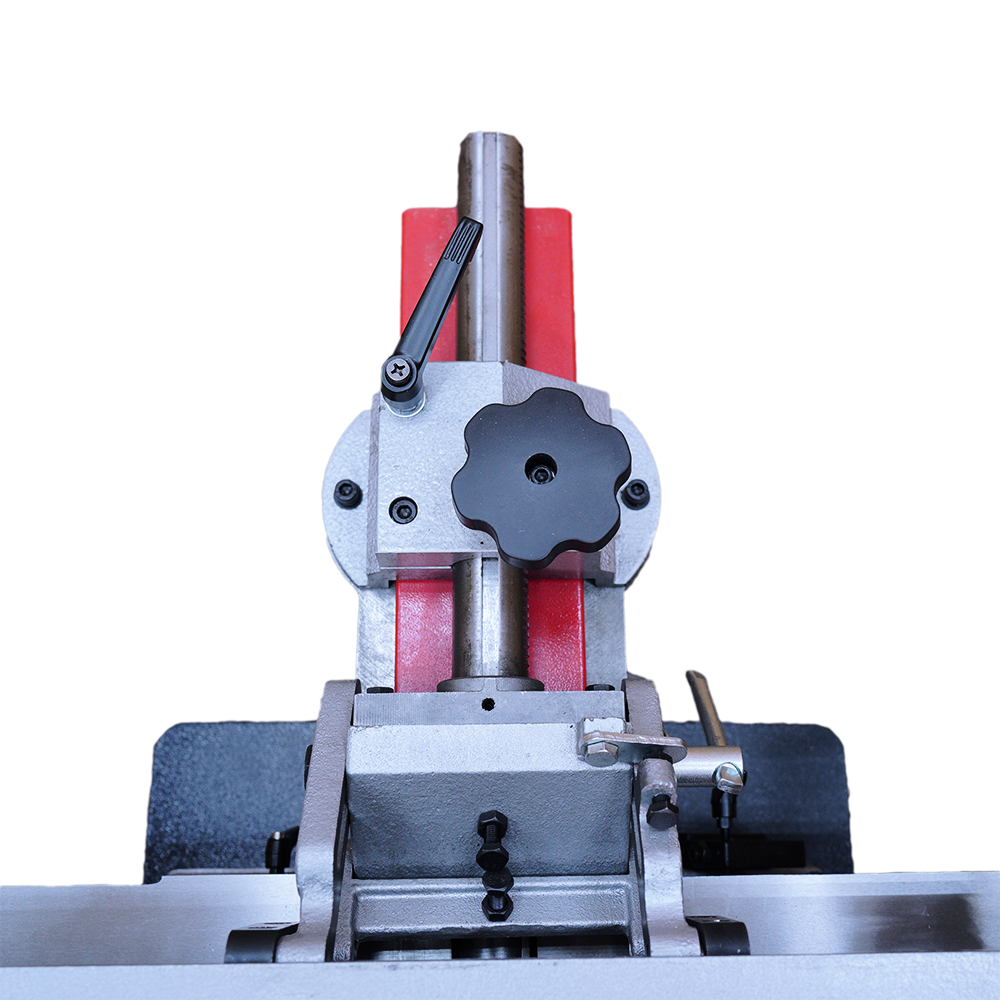

Установленный по центру большой чугунный параллельный упор, с возможностью наклона от -45° до + 45°.
Усиленный четырёхножевой режущий вал обеспечивает быстрое резание при отличной чистотой обработки.
Планка для выборки фальца встроена в стол для обеспечения универсальности.

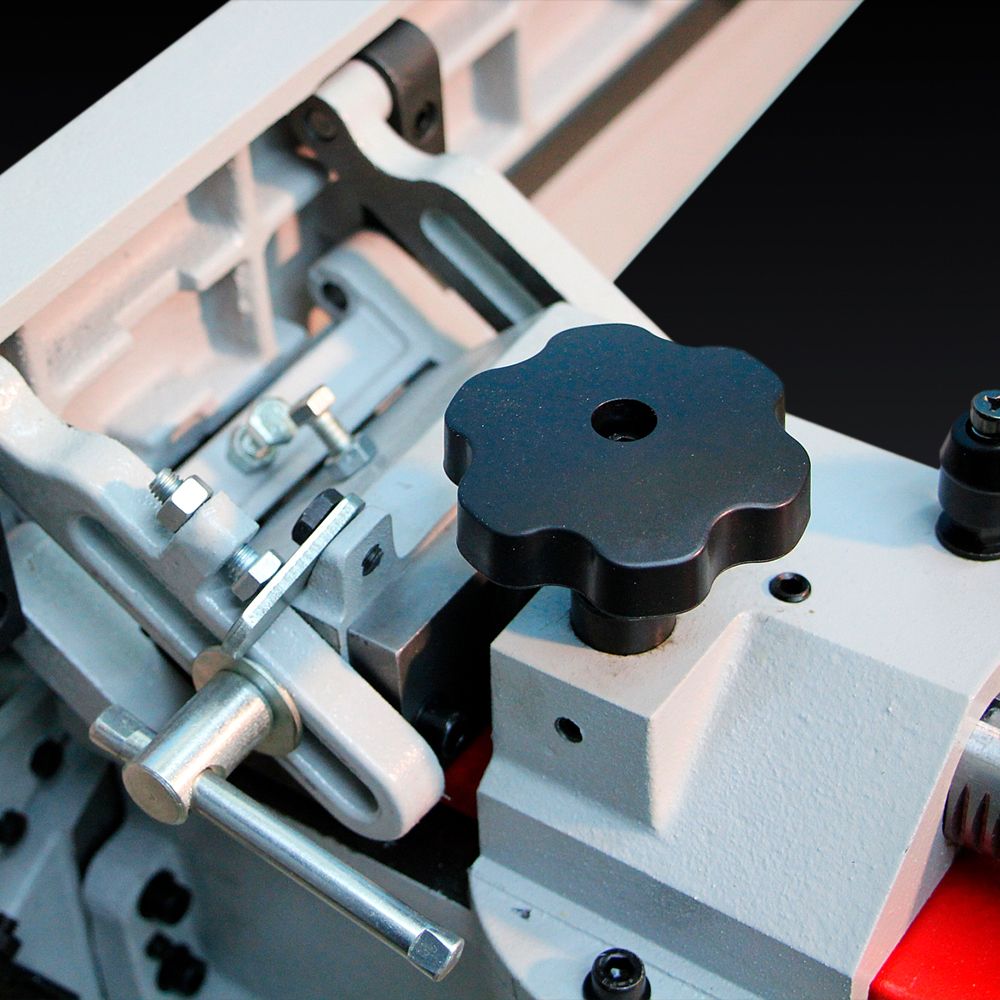

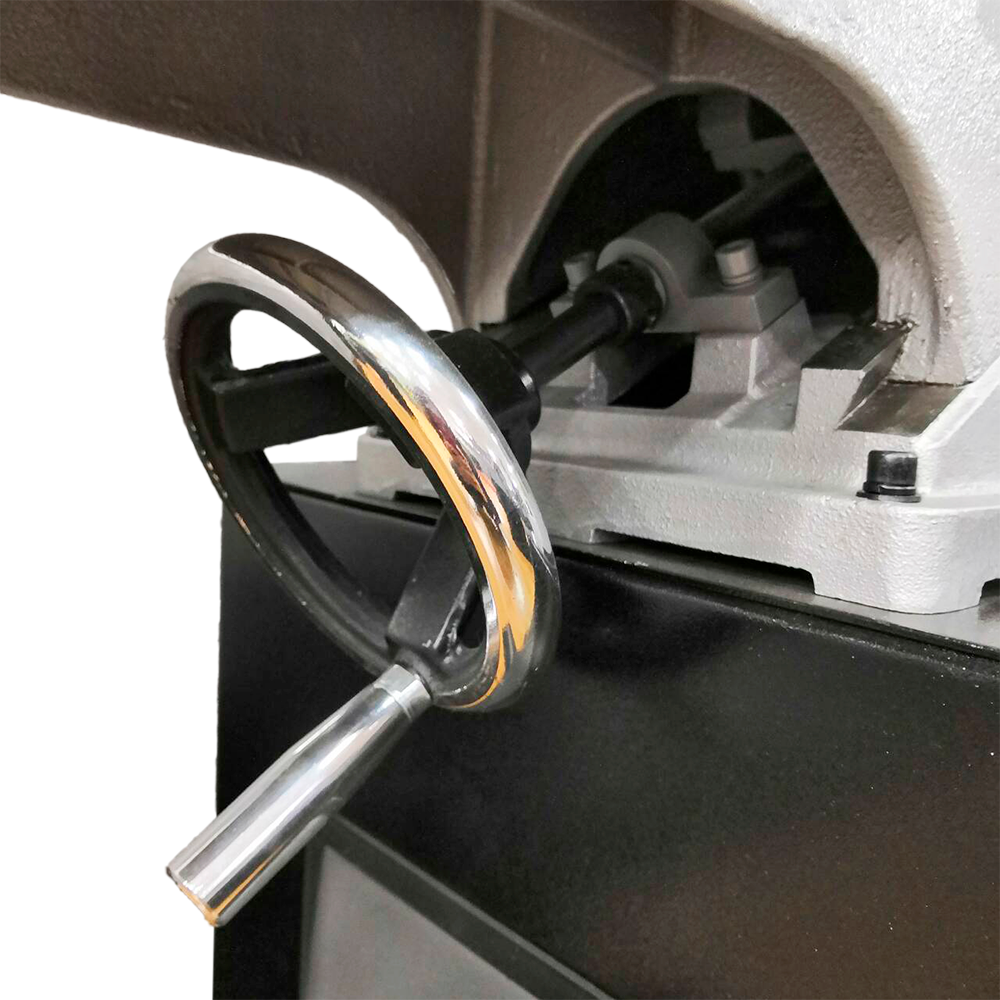

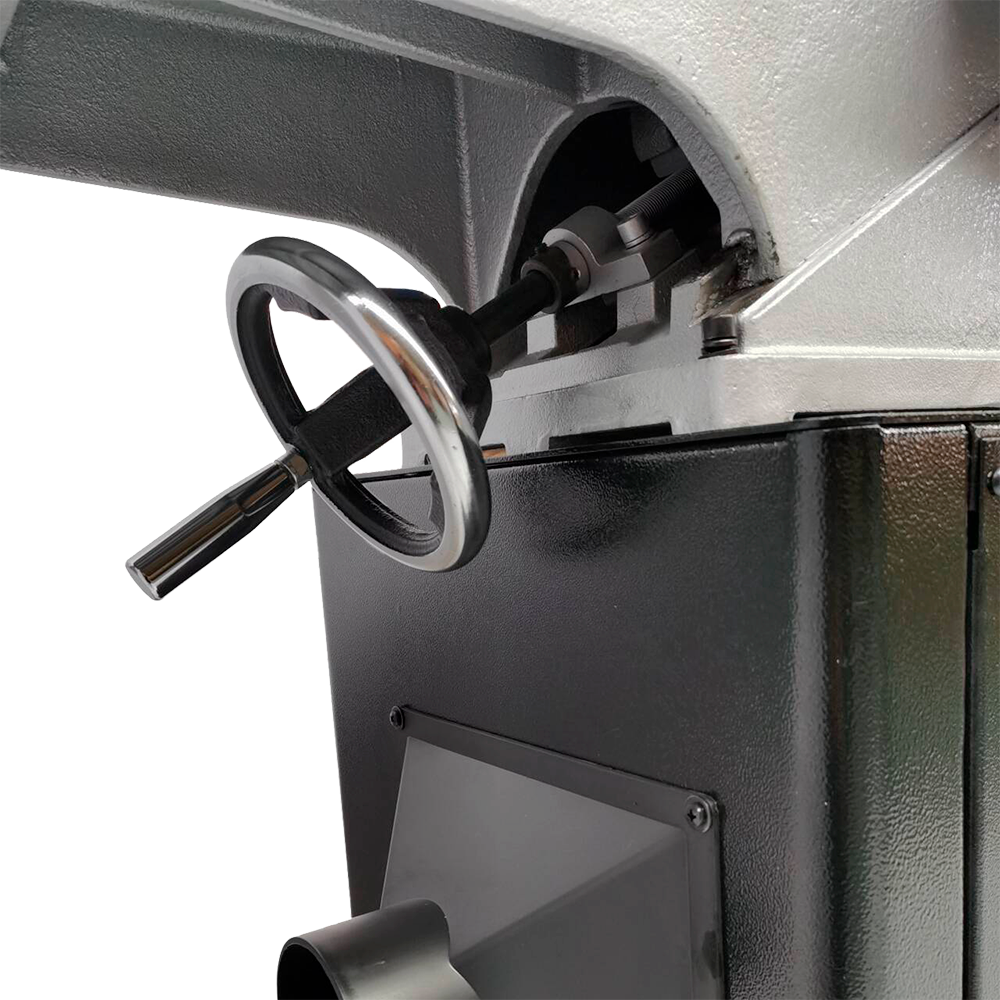

Приемный столы просто регулируется маховиком с удобной фиксирующей рукояткой. Подающий стол регулируется быстродействующим рычагом.

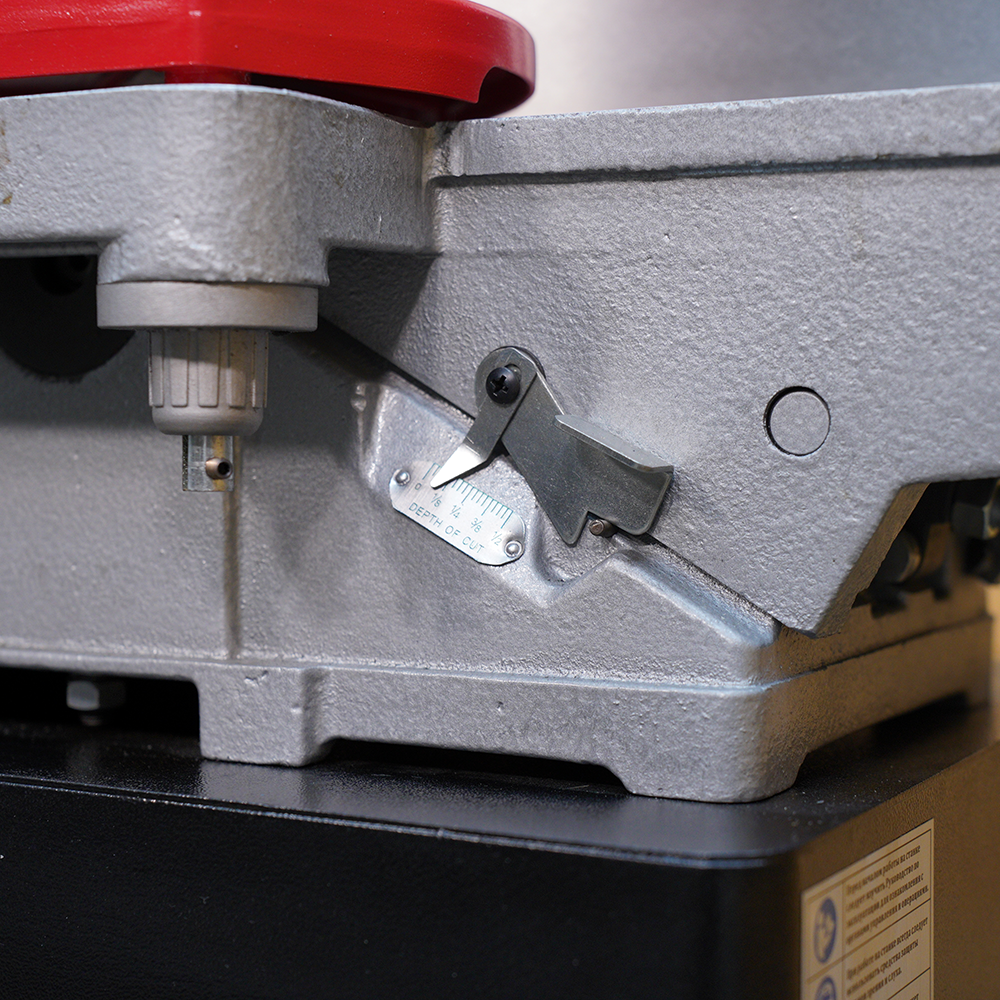

Точная и удобная в считывании шкала глубины резания с автоматическим стопором на 3 мм делает простой быструю настройку при повторяющимся фуговании.

Мощность двигателя выходная 2,2 кВт, 230В
Мощность двигателя потребляемая (пусковой ток) 3,3 кВт (15А)
Ширина реза 203 мм
Максимальная глубина реза 3,2 мм
Максимальная выборка фальца 12,7 мм
Частота вращения режущего вала 4800 об/мин
Режущий вал Helical, 200 мм
Размер ножей 205х20х3 мм
Диаметр режущего вала 78 мм
Количество ножей 52
Размер ножей 15 х 15 мм
Длина стола 1800 мм
Длина подающего стола 880 мм
Длина приемного стола 880 мм
Ширина стола 200 мм
Высота стола от пола 795 мм
Размеры параллельного упора 889 х 124 мм
Угол наклона внутрь и наружу 45°
Фиксированные углы наклона 90°, 45° внутрь и наружу
Диаметр патрубка аспирации 100 мм
Размеры в упаковке (Д х Ш х В) 1850 х 450 х 300 мм (фуганок), 655 х 455 х 615 мм (станина)
Размеры станка в собранном виде (Д х Ш х В) 1850 x 845 x 1040 мм
Масса нетто / брутто 205 / 217 кг

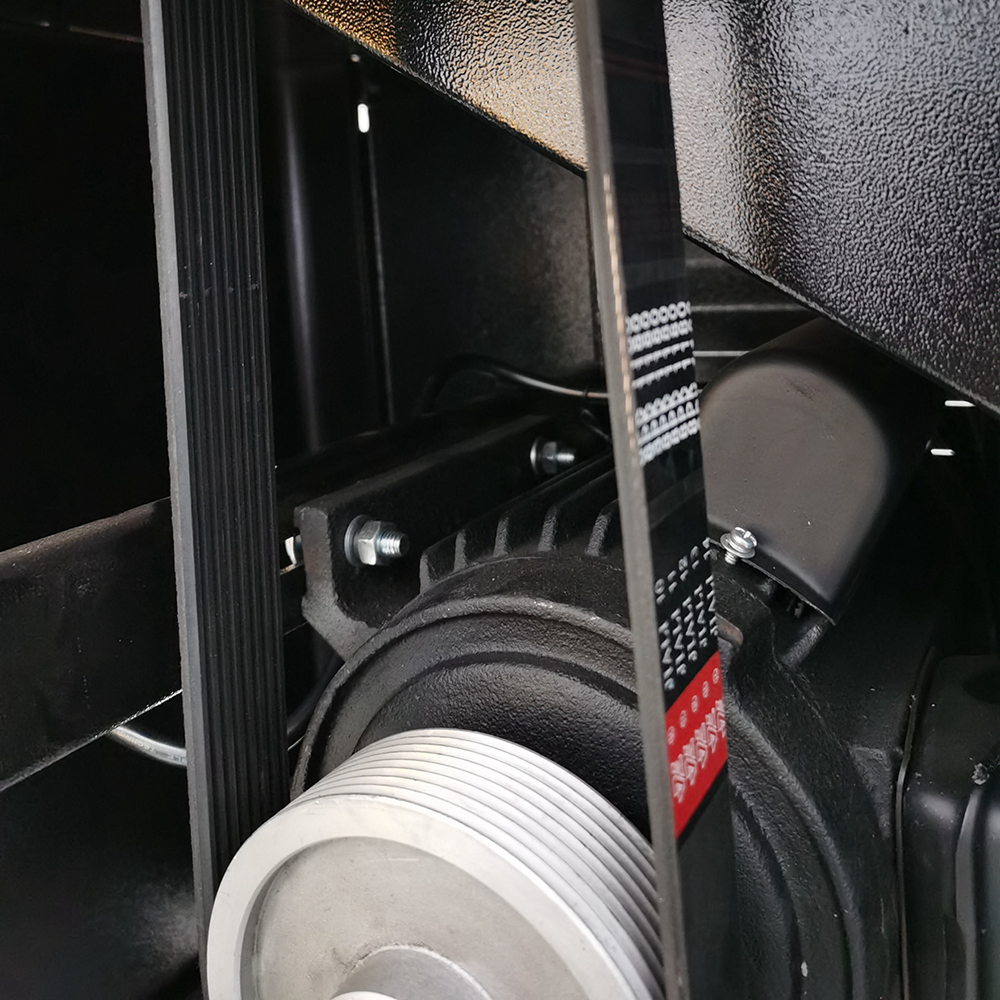

Запасной приводной ремень

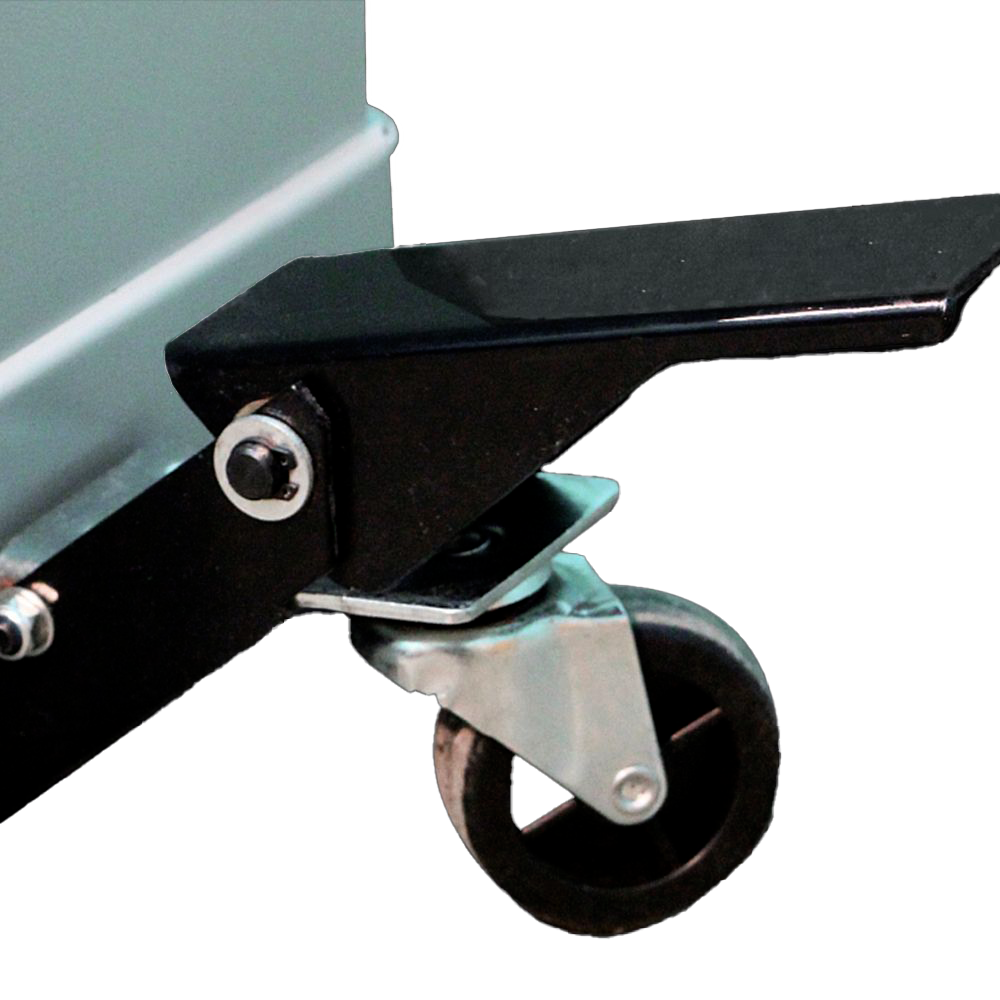

Мобильная база - корпус на колесах

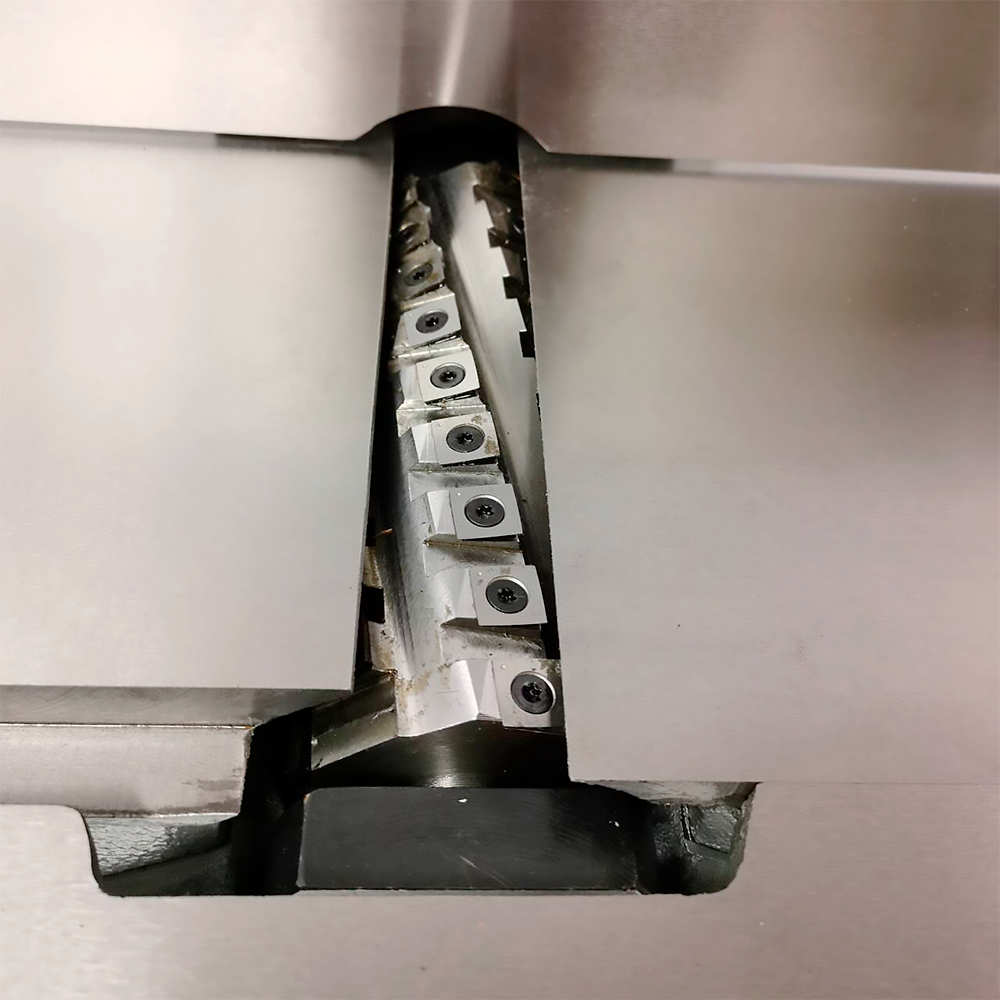

Спиральный вал Helical с твердосплавными ножами

Инструкция

Технический паспорт

Деталировка

Параметры заточки ножей

Обзор и сравнение фуговальных станков

Сборка и настройка W0103FL

Установка вала Helical

Полная настройка фуговального станка на примере WARRIOR W0106

Фуганок WARRIOR W0103FL

Warrior W0103 FL Фуговальный станок с механизмом быстрой регулировки

Все характеристики Основные Характеристики

Картинка
Название	JIB 22102 Фуговальный станок Купить	JIB 22102 SC Фуговальный станок с сегментным валом Купить	JIB 22102 HL Фуговальный станок с валом Helical Купить	WARRIOR W0109DL Фуговальный станок Купить	WARRIOR W0109DL HL Фуговальный станок с валом Helical Купить	WARRIOR W0109D Фуговальный станок Купить	WARRIOR W0109D HL Фуговальный станок с валом Helical Купить	WARRIOR W0106FL Фуговальный станок Купить	WARRIOR W0106FL HL Фуговальный станок с валом Helical Купить	WARRIOR W0103FL 230В Фуговальный станок Купить	WARRIOR W0103FL HL 230В Фуговальный станок с валом Helical Купить	WARRIOR W0103FL 400В Фуговальный станок Купить	WARRIOR W0103FL HL 400В Фуговальный станок с валом Helical Купить	WARRIOR W0102 230В Фуговальный станок Купить	WARRIOR W0102 HL 230В Фуговальный станок с валом Helical Купить	WARRIOR W0102 400В Фуговальный станок Купить	WARRIOR W0102 HL 400В Фуговальный станок с валом Helical Купить
Цена	46 800 ₽	54 800 ₽	74 500 ₽	71 500 ₽	104 000 ₽	87 500 ₽	116 000 ₽	102 500 ₽	129 000 ₽	150 000 ₽	194 000 ₽	150 000 ₽	194 000 ₽	154 000 ₽	197 500 ₽	154 000 ₽	197 500 ₽
Мощность двигателя выходная	1,1 кВт	1,1 кВт	1,1 кВт	0,75 кВт	0,75 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	2,2 кВт	2,2 кВт	2,2 кВт	2,2 кВт,	2,2 кВт	2,2 кВт,	2,2 кВт	2,2 кВт
Мощность электрическая потребляемая (пусковая)				1,125 кВт (5А)	1,125 кВт (5А)	1,65 кВт (7,5А)	1,65 кВт (7,5А)	1,65 кВт (7,5А)	1,65 кВт (7,5А)	3,3 кВт (15А)	3,3 кВт (15А)	3,3 кВт (9А суммарно или 3А на 1 фазу)	3,3 кВт (9А суммарно или 3А на 1 фазу)	3,3 кВт (15А)	3,3 кВт (15А)	3,3 кВт (9А суммарно или 3А на 1 фазу)	3,3 кВт (9А суммарно или 3А на 1 фазу)
Номинальное напряжение, В	230	230	230	230	230	230	230	230	230	230	230	400	400	230	230	400	400
Мобильная база в комплекте	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах
Ширина заготовки максимальная	156 мм	156 мм	156 мм	255 мм	255 мм	255 мм	255 мм	255 мм	255 мм	330 мм	330 мм	330 мм	330 мм	305 мм	305 мм	305 мм	305 мм
Длина стола	724 мм	724 мм	724 мм	1210 мм	1210 мм	1210 мм	1210 мм	1535 мм или 1200 мм (столы 1200 мм доступны только под заказ)	1535 мм или 1200 мм (столы 1200 мм доступны только под заказ)	1800 мм	1800 мм	1800 мм	1800 мм	1930 мм	1930 мм	1930 мм	1930 мм
Число ножей режущего вала	2			3		3		3		4		4		4		4
Режущий вал		Сегментный вал	Helical		Helical, 150 мм		Helical, 150 мм		Helical, 150 мм		Helical, 200 мм		Helical, 200 мм		Helical, 200 мм		Helical, 200 мм

Инструкция

Деталировка

Купить запчасти

2 оценок

Оставить отзыв

Даниил Юрьев

21.09.2023

Станок идеально подходит для профессионалов. Легко регулировать подающий и приемный столы благодаря маховику и рычагу.
Тимур Муха

14.06.2023

После покупки станка работа упростилась. Двигатель работает без перебоев. Благодаря режущему валу, резка чистая и быстрая.

Больше отзывов

Фуговальный станок WARRIOR W0103FL HL 230В с валом Helical – это профессиональный инструмент для обработки древесины, который сочетает высокую производительность и точность благодаря спиральному валу Helical с 52 ножами. Двигатель мощностью 2,2 кВт и потребляемая мощность 3,3 кВт (пусковой ток 15А) обеспечивают стабильную работу даже при интенсивном использовании. Станок подключается к сети 230 В, что делает его удобным для большинства мастерских.

Станок поддерживает ширину реза до 203 мм и максимальную глубину реза 3,2 мм за один проход, что делает его идеальным для обработки крупных заготовок. Режущий вал диаметром 78 мм и длиной 200 мм с 52 ножами размером 15 х 15 мм обеспечивает гладкость и аккуратность обработки с минимальными вибрациями. Частота вращения вала составляет 4800 об/мин, что позволяет достичь профессионального качества обработки. Станок также поддерживает выборку фальца до 12,7 мм, расширяя возможности работы с различными изделиями.

Рабочий стол длиной 1800 мм и шириной 200 мм состоит из подающего и приемного столов длиной 880 мм каждый, что делает подачу и прием материала удобными и безопасными. Высота стола от пола – 795 мм, что обеспечивает комфортную рабочую позу. Параллельный упор размером 889 х 124 мм фиксируется под углами 90° и 45° внутрь и наружу, что позволяет выполнять точные угловые резы.

Система аспирации с патрубком диаметром 100 мм помогает поддерживать чистоту рабочего места, эффективно удаляя опилки. Габариты станка в собранном виде составляют 1850 х 845 х 1040 мм, что делает его удобным для установки в просторной мастерской. В упаковке станок поставляется в двух коробках: 1850 х 450 х 300 мм (фуганок) и 655 х 455 х 615 мм (станина), что упрощает транспортировку и сборку. WARRIOR W0103FL HL – это высокоточный и надежный станок для профессионалов, требующих идеальной обработки древесины.
