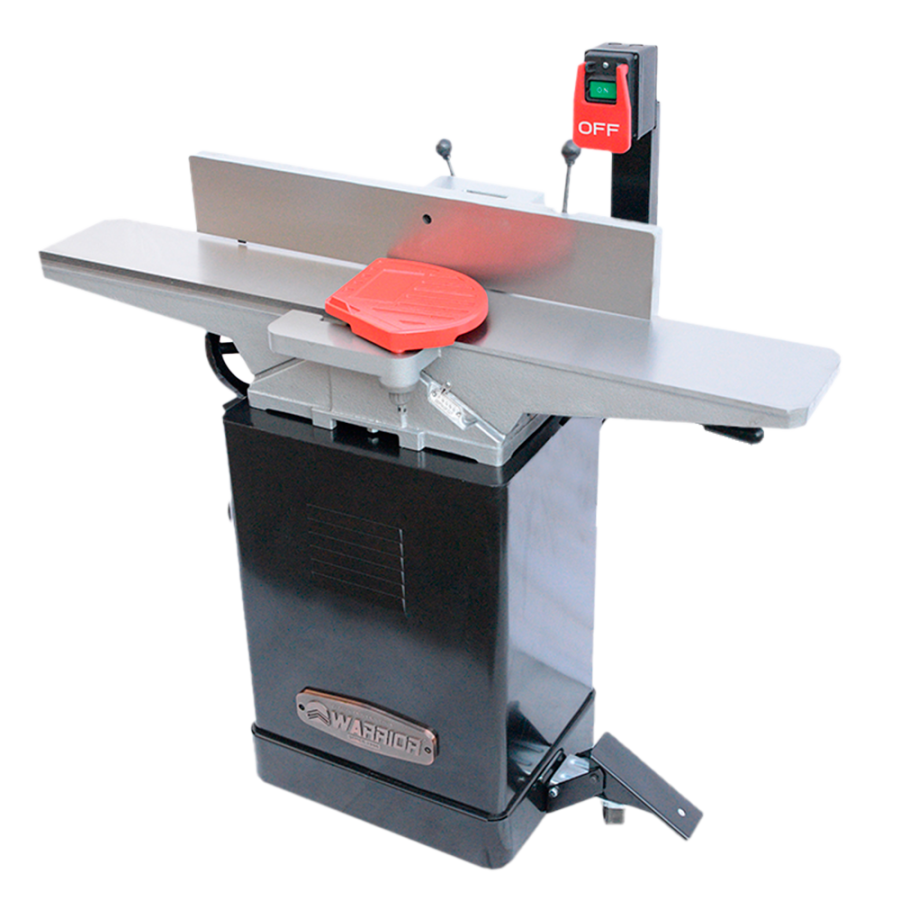

WARRIOR W0109D HL Фуговальный станок с валом Helical

Артикул: 0301010158000

116 000 ₽

Срок доставки 3-5 дней

Стоимость доставки До терминала - Бесплатно
До адреса - 300 рублей

Купить Добавить в сравнение

Ширина стола 150 мм
Мощность двигателя 1,1 кВт
Вал Helical

Приемный стол поднимается и опускается маховиком , расположенным спереди для обеспечения удобного доступа и настройки столов.
Установленный по центру большой чугунный параллельный упор.
Асинхронный двигатель повышенной мощности 1,1 кВт (потребляемая мощность 1,65 кВт)
Простой в использовании рычаг позиционирования подающего стола для обеспечения быстрой и точной регулировки.
План...

Подробнее

Наличие на складах

Общий остаток на складах: мало

Купить запчасти

Преимущества
Характеристики
Комплектация
Инструкции
Youtube
Сравнение
Запчасти
Сервис
Отзывы

5
Описание

Приемный стол поднимается и опускается маховиком , расположенным спереди для обеспечения удобного доступа и настройки столов.
Установленный по центру большой чугунный параллельный упор.
Асинхронный двигатель повышенной мощности 1,1 кВт (потребляемая мощность 1,65 кВт)
Простой в использовании рычаг позиционирования подающего стола для обеспечения быстрой и точной регулировки.
Планка для выборки фальца встроена в стол для обеспечения универсальности.

Отвод для опилок с патрубком диаметром 4” для эффективного сбора опилок и стружки.
Переднее поворотное подпружиненное ограждение ножевого вала для обеспечения максимальной защиты.
Усиленная цельная стальная станина с монтажными лапами для обеспечения повышенной устойчивости.

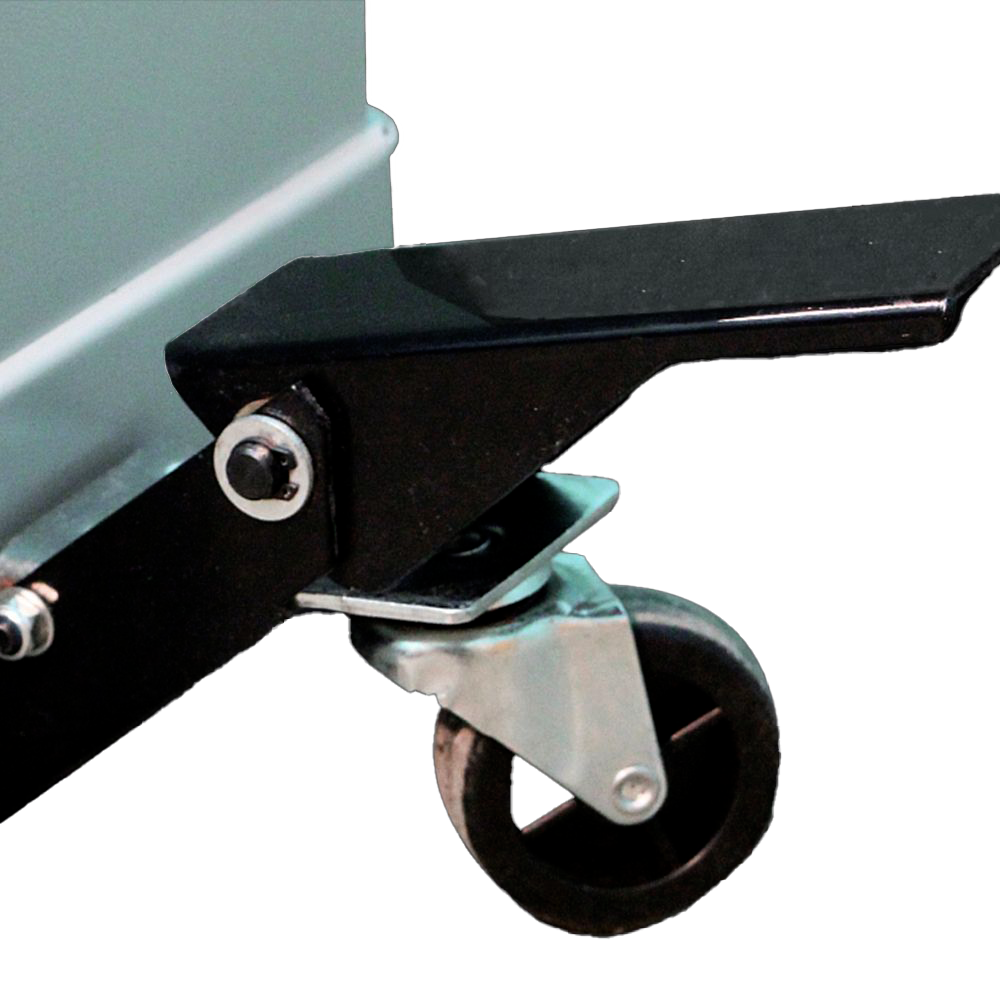

Станина оборудована колесами для быстрого передвижения станка

Мощность двигателя выходная 1,1 кВт 230В

Мощность двигателя потребляемая (пусковой ток) 1,65 кВт (7,5А)

Ширина реза 153 мм

Максимальная глубина реза 3,2 мм

Максимальная выборка фальца 12,7 мм

Частота вращения режущего вала 4400 об/мин

Режущий вал Helical, 150 мм

Диаметр режущего вала 64,7 мм

Количество ножей 26

Размер ножей 15 х 15 мм

Длина стола 1210 мм

Длина подающего стола 590 мм

Длина приемного стола 590 мм

Ширина стола 150 мм

Высота стола от пола 820 мм

Размеры параллельного упора 740 х 120 мм

Угол наклона внутрь и наружу 45°

Фиксированные углы наклона 90°, 45° внутрь и наружу

Диаметр патрубка аспирации 100 мм

Размеры в упаковке (Д х Ш х В) 1300*400*300 мм и 500*400*700 мм

Размеры станка в собранном виде (Д х Ш х В) 1180 x 620 x 1070 мм

Масса нетто / брутто 102 / 116 кг

Запасной приводной ремень
Мобильная база - корпус на колесах
Спиральный вал Helical с твердосплавными ножами

Инструкция

Технический паспорт

Электрическая схема

Деталировка

Параметры заточки ножей

Обзор и сравнение фуговальных станков

Фуговальные станки Warrior шириной 150 мм. Обновленный модельный ряд.

Сборка и настройка W0109D

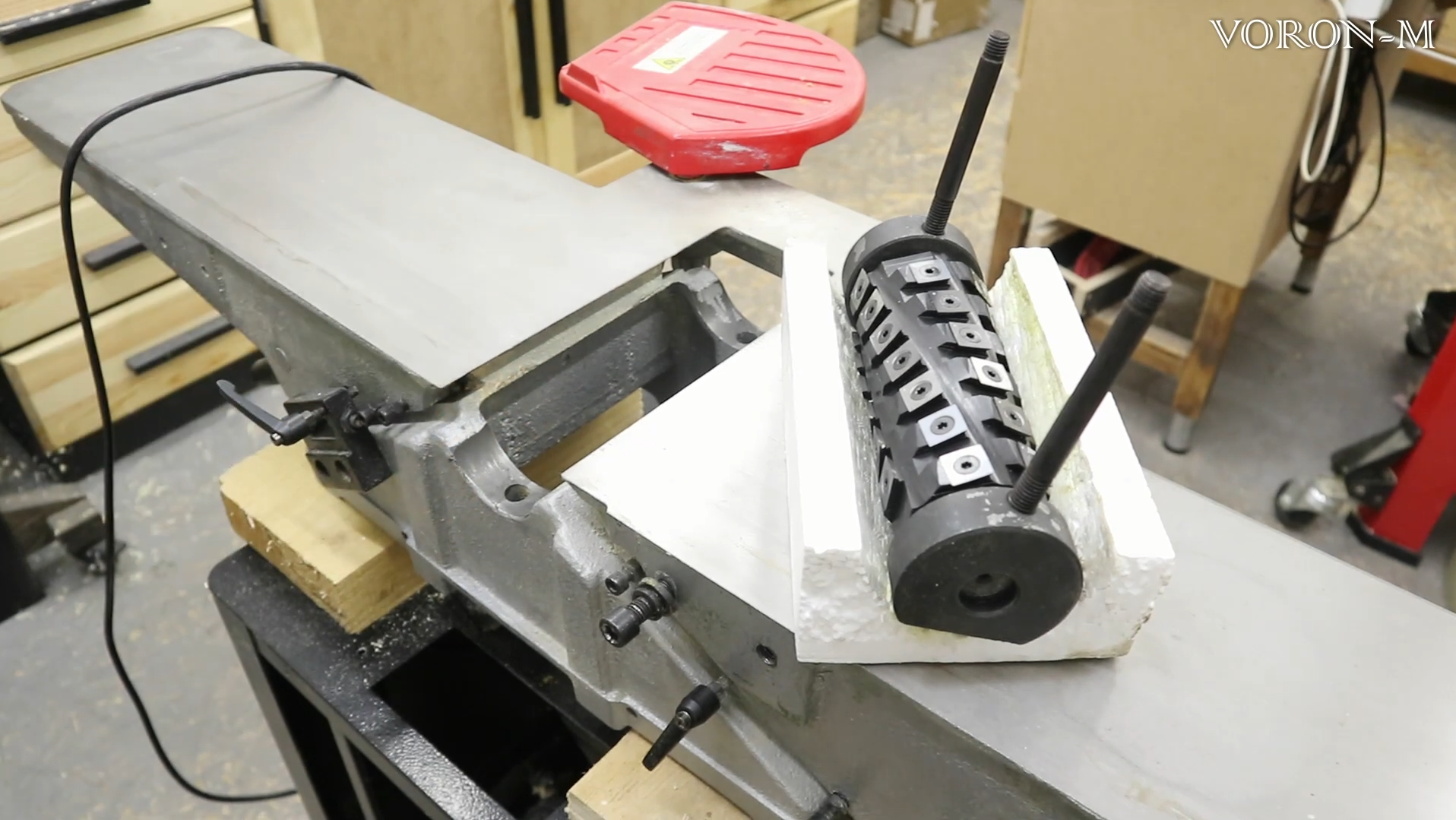

Установка вала Helical

Полная настройка фуговального станка на примере WARRIOR W0106

Фуганок Warrior W0108

Как установить фуговальные ножи на станок WARRIOR WO-108

Обзор фуговального станка Warrior 109DL

Распаковка долгожданного станка. Обзор станка

Незаменимый работник в мастерской! Фуговальный станок WARRIOR W0109D

Обзор и ровность столов фуганка WARRIOR W0109DL

Фуговальный станок WARRIOR WO 108 c шейперным валом.

Фуговальный станок WARRIOR W0108

фуговальный станок warrior w0108

Фуговальный станок WARRIOR W0109D и Бизнес в гараже. Обзор на практике.

Как строгает вал HELICAL, на фуганке WARRIOR W0103FL

Замена вала на фуговальном станке | Шейперный вал хеликал для станка Warrior.

Ставим вал HELLICAL на строгальный станок WARRIOR W0106FL

Все характеристики Основные Характеристики

Картинка
Название	JIB 22104 Фуговальный станок Купить	JIB 22104 SC Фуговальный станок с сегментным валом Купить	JIB 22102 Фуговальный станок Купить	JIB 22102 SC Фуговальный станок с сегментным валом Купить	JIB 22102 HL Фуговальный станок с валом Helical Купить	WARRIOR W0109DL Фуговальный станок Купить	WARRIOR W0109DL HL Фуговальный станок с валом Helical Купить	WARRIOR W0109D Фуговальный станок Купить	WARRIOR W0109D HL Фуговальный станок с валом Helical Купить	WARRIOR W0106FL Фуговальный станок Купить	WARRIOR W0106FL HL Фуговальный станок с валом Helical Купить	JIB WJ-6X55 Фуговальный станок Купить	JIB WJ-6X55 HL Фуговальный станок с валом Helical Купить	WARRIOR W0103FL 230В Фуговальный станок Купить	WARRIOR W0103FL HL 230В Фуговальный станок с валом Helical Купить	WARRIOR W0103FL 400В Фуговальный станок Купить	WARRIOR W0103FL HL 400В Фуговальный станок с валом Helical Купить	JIB WJ-8X76 Фуговальный станок Купить	JIB WJ-8X76 HL Фуговальный станок с валом Helical Купить	JIB WJ-8X76 400 B Фуговальный станок Купить	JIB WJ-8X76 HL 400В Фуговальный станок с валом Helical Купить	WARRIOR W0102 230В Фуговальный станок Купить	WARRIOR W0102 HL 230В Фуговальный станок с валом Helical Купить	WARRIOR W0102 400В Фуговальный станок Купить	WARRIOR W0102 HL 400В Фуговальный станок с валом Helical Купить
Цена	38 500 ₽	46 000 ₽	42 120 ₽	49 320 ₽	67 050 ₽	71 500 ₽	104 000 ₽	87 500 ₽	116 000 ₽	102 500 ₽	129 000 ₽	114 750 ₽	138 600 ₽	150 000 ₽	194 000 ₽	150 000 ₽	194 000 ₽	143 010 ₽	182 160 ₽	158 900 ₽	202 400 ₽	154 000 ₽	197 500 ₽	154 000 ₽	197 500 ₽
Мощность двигателя выходная	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	0,75 кВт	0,75 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	2,2 кВт	2,2 кВт	2,2 кВт	2,2 кВт,	2,2 кВт	2,2 кВт	2,2 кВт	2,2 кВт	2,2 кВт	2,2 кВт,	2,2 кВт	2,2 кВт
Мощность электрическая потребляемая (пусковая)						1,125 кВт (5А)	1,125 кВт (5А)	1,65 кВт (7,5А)	1,65 кВт (7,5А)	1,65 кВт (7,5А)	1,65 кВт (7,5А)	1,65 кВт (7,5А)	3,3 кВт (15А)	3,3 кВт (15А)	3,3 кВт (15А)	3,3 кВт (9А суммарно или 3А на 1 фазу)	3,3 кВт (9А суммарно или 3А на 1 фазу)	3,3 кВт (15А)	3,3 кВт (15А)	3,3 кВт (15А)	3,3 кВт (15А)	3,3 кВт (15А)	3,3 кВт (15А)	3,3 кВт (9А суммарно или 3А на 1 фазу)	3,3 кВт (9А суммарно или 3А на 1 фазу)
Номинальное напряжение, В	230	230	230	230	230	230	230	230	230	230	230	230	230	230	230	400	400	230	230	400	400	230	230	400	400
Мобильная база в комплекте	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах
Ширина заготовки максимальная	156 мм	156 мм	156 мм	156 мм	156 мм	255 мм	255 мм	255 мм	255 мм	255 мм	255 мм	153 мм	153 мм	330 мм	330 мм	330 мм	330 мм	203 мм	203 мм	203 мм	203 мм	305 мм	305 мм	305 мм	305 мм
Длина стола	724 мм	724 мм	724 мм	724 мм	724 мм	1210 мм	1210 мм	1210 мм	1210 мм	1535 мм или 1200 мм (столы 1200 мм доступны только под заказ)	1535 мм или 1200 мм (столы 1200 мм доступны только под заказ)	1410 мм	1410 мм	1800 мм	1800 мм	1800 мм	1800 мм	1930 мм	1930 мм	1930 мм	1930 мм	1930 мм	1930 мм	1930 мм	1930 мм
Число ножей режущего вала	2	2	2			3		3		3		3 шт		4		4						4		4
Режущий вал				Сегментный вал	Helical		Helical, 150 мм		Helical, 150 мм		Helical, 150 мм		Helical, 150 мм		Helical, 200 мм		Helical, 200 мм		Helical, 203 мм		Helical, 203 мм		Helical, 200 мм		Helical, 200 мм

Инструкция

Деталировка

Купить запчасти

4.4

5 оценок

Оставить отзыв

Валерий

11.02.2025

Покупал станочек в декабре 2024 г. в компании Все инструменты. Тумба станка пришла изрядно потрепанной, видно что уронили прямо на место где входит провод питания, осталась вмятина. Но провод не перебило совсем, при включении мотор запускается. Не стал возвращать. Забрал, собрал, попробовал построгать брусок длиной 1 метр. Создал базу, приложил к линейке, вроде щелей не видно. Хотя столы не параллельны чуток. В отпуске поработаю, там видно будет. Окраска тумбы порошковой черной краской полупрозрачная. Надеюсь не заржавеет. Люди пишут, что запасные сегментные ножи (5 шт.), приходят в комплекте. Но у меня не было.
Георгий

11.02.2024

Станок прост и интуитивно понятен даже непрофессионалу. Стол регулируется легко. Пространства для работы хватает. Станина стоит как влитая. Ножи не точил почти год, режут отлично до сих пор.
Эдуард Амбарцумов

07.11.2023

Пользуюсь полгода, вполне доволен. Ширины стола хватает для работы с крупными заготовками. Есть защита от отбрасывания заготовок. К счастью, пока не понадобилась.
Егор Коваль

10.10.2023

Поставил фуганок от WARRIOR. Вещь небюджетная, но она и предназначена для людей, часто работающих с деревом. Тогда можно экономить за счет переработки дешевой и кривой доски. С этой задачей справляется великолепно.
Сергей Кузнецов

07.10.2023

Станок удобен и прост в использовании, хотя при сборке лучше смотреть инструкцию: есть нюансы, например, по ремню. Работает тихо, пыль и стружка уходят по рукаву.

Больше отзывов

Фуговальный станок WARRIOR W0109D HL с валом Helical – это мощный и профессиональный инструмент, оснащенный высококачественным спиральным режущим валом, который обеспечивает исключительную гладкость и точность строгания. Двигатель мощностью 1,1 кВт при потребляемой мощности 1,65 кВт (пусковой ток 7,5 А) позволяет эффективно обрабатывать различные виды древесины. Питается от сети 230 В, что делает его удобным для подключения в стандартных условиях.

Ширина реза составляет 153 мм, а максимальная глубина реза за проход достигает 3,2 мм, что позволяет обрабатывать заготовки разной толщины. Режущий вал Helical с диаметром 64,7 мм и 26 ножами (размером 15 х 15 мм) обеспечивает плавный и качественный результат обработки. Частота вращения вала составляет 4400 об/мин, что делает станок высокопроизводительным и позволяет добиться профессиональных результатов. Дополнительно станок поддерживает выборку фальца глубиной до 12,7 мм.

Рабочий стол длиной 1210 мм и шириной 255 мм, состоящий из подающего и приемного столов по 590 мм каждый, обеспечивает удобство и стабильность при подаче и обработке материала. Высота стола от пола – 820 мм, что создает комфортные условия для работы. Параллельный упор размером 740 х 120 мм поддерживает фиксированные углы 90° и 45° внутрь и наружу, что расширяет возможности работы с заготовками под разными углами.

Для поддержания чистоты на рабочем месте станок оснащен системой аспирации с патрубком диаметром 100 мм. Компактные размеры в собранном виде (1180 х 620 х 1070 мм) позволяют разместить его в мастерской, а упаковка, состоящая из двух коробок (1300 х 400 х 300 мм и 500 х 400 х 700 мм), упрощает транспортировку. Станок весит 102 кг, что делает его устойчивым и надежным. WARRIOR W0109D HL – это идеальный выбор для профессионалов, требующих высокой точности и качества обработки древесины.
