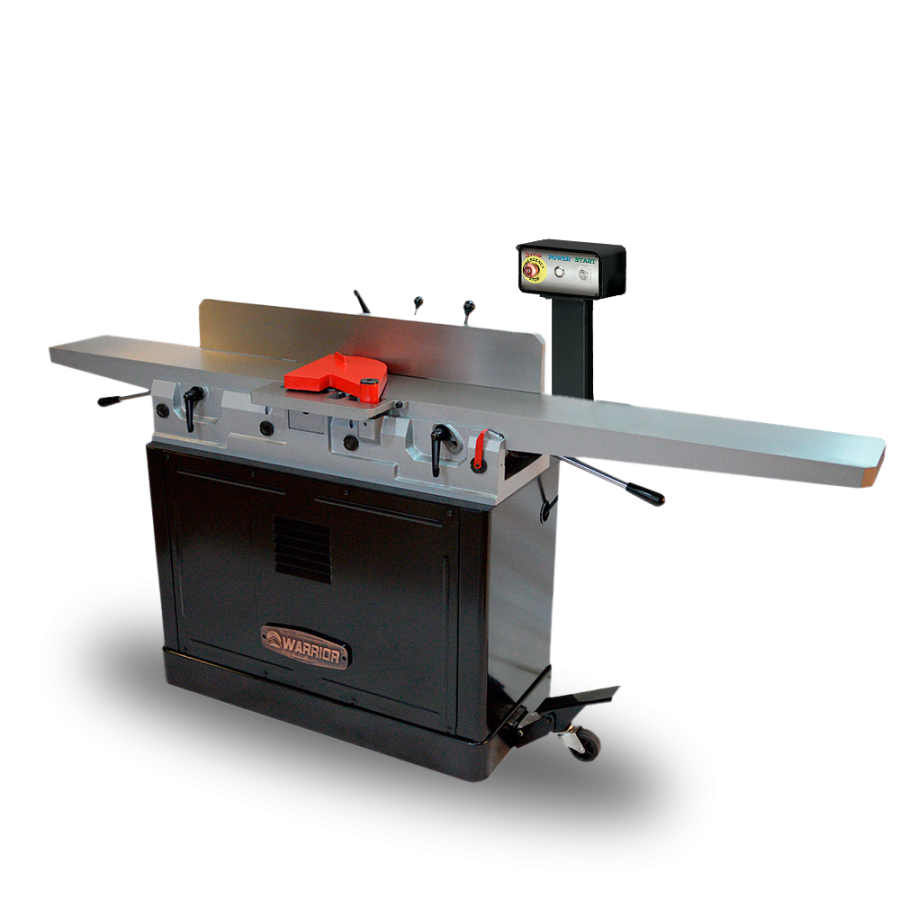

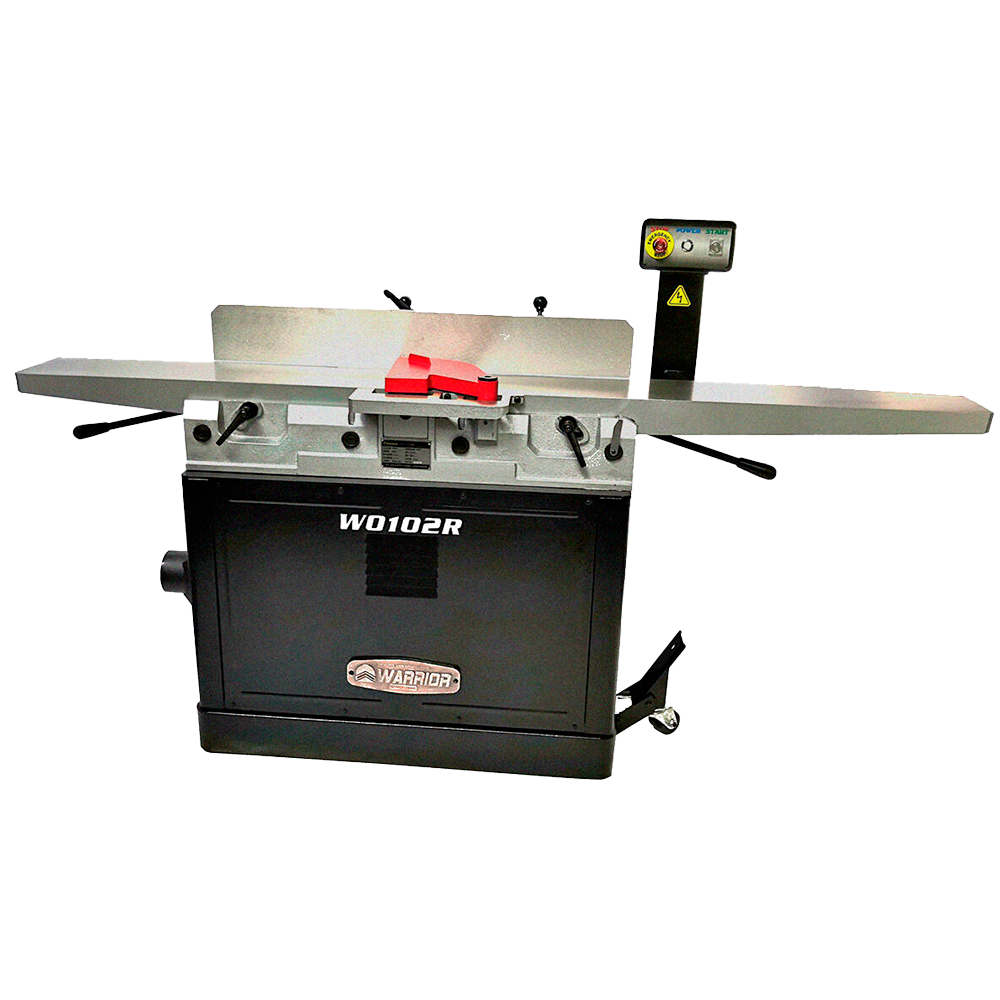

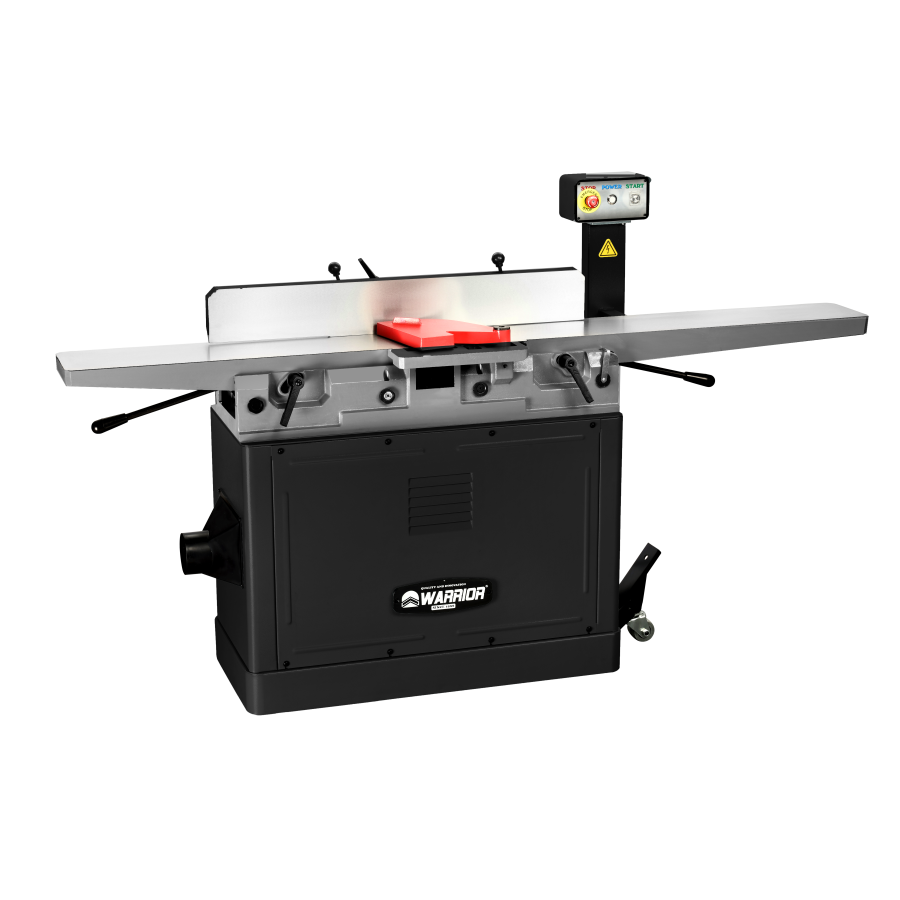

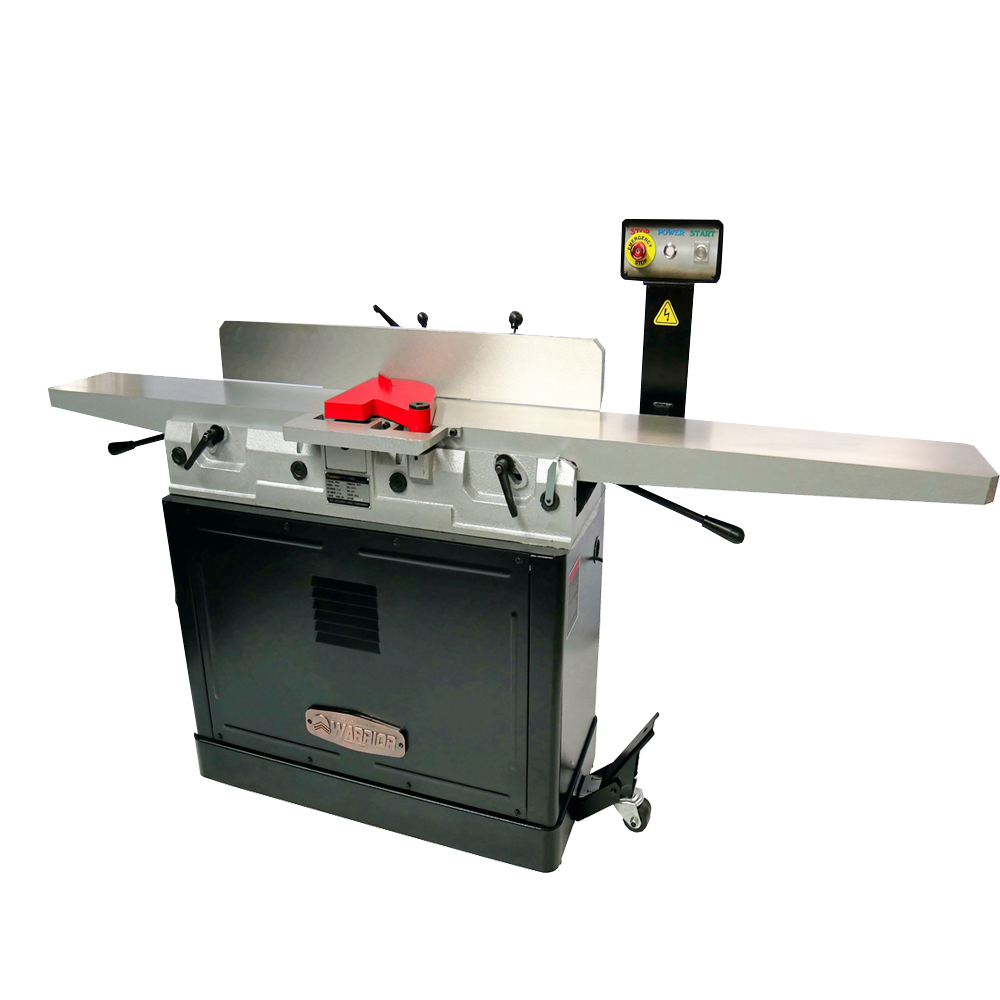

WARRIOR W0102 HL 400В Фуговальный станок с валом Helical

Name: WARRIOR W0102 HL 400В Фуговальный станок с валом Helical
Brand: Warrior
Price: 197500 RUB
Availability: SoldOut
Rating: 4.5 (2 reviews)

Артикул: 0301010161000

197 500 ₽

Срок доставки Уточняйте срок поставки

Стоимость доставки До терминала - Бесплатно
До адреса - 1500 рублей

Купить Добавить в сравнение

Ширина стола 200 мм
Мощность двигателя 2,2 кВт
Вал Helical

Удлинённый подающий стол длиной 1105 мм обеспечивает высокоточную опору заготовки
Асинхронный двигатель повышенной выходной мощности 2,2 кВт 400 В

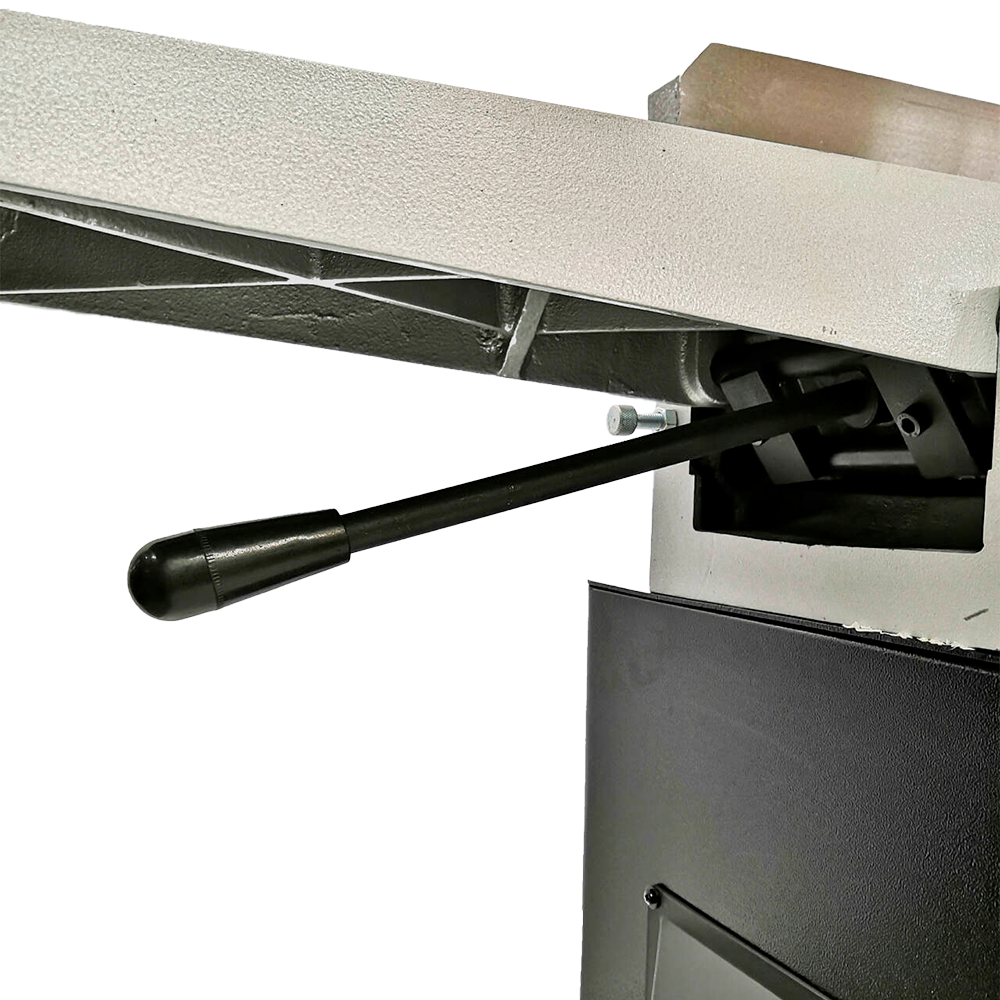

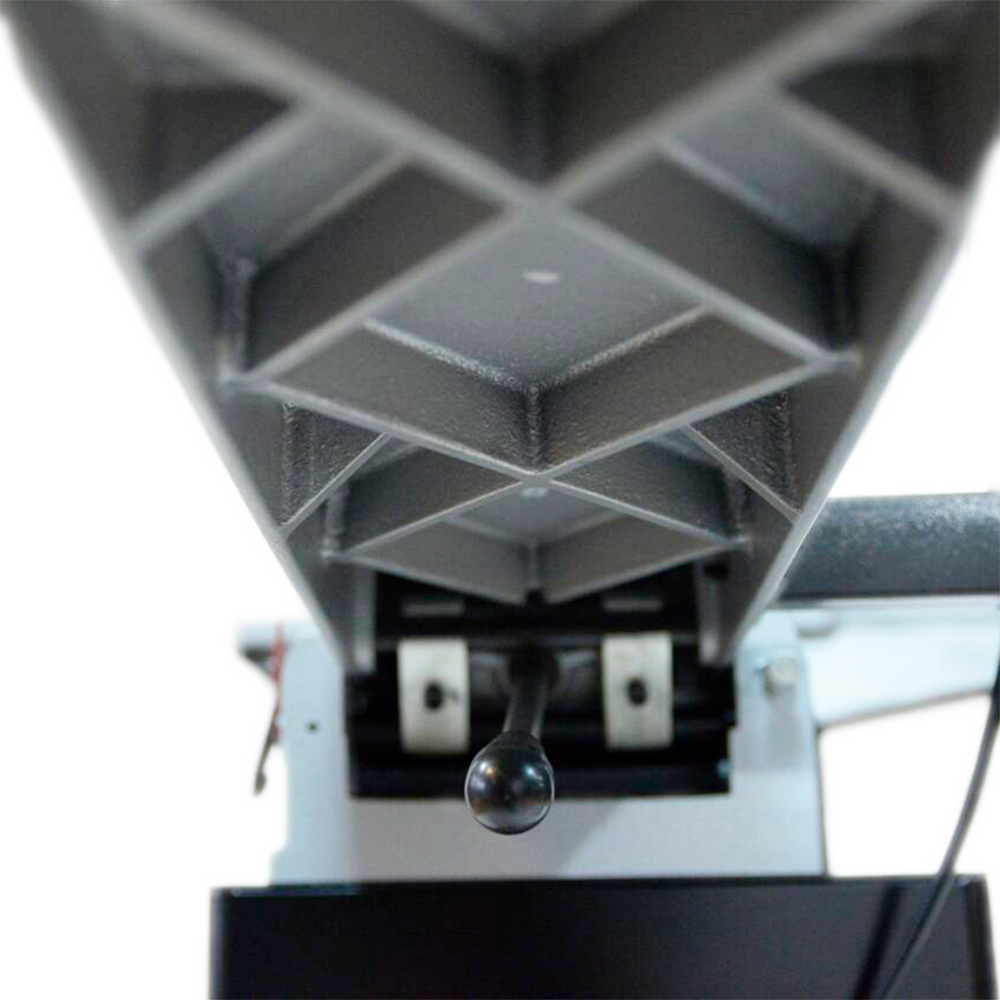

Уникальный опорный механизм с параллелограммом при подъёме и опускании столов обеспечивает перемещение кромки стола по дуге вокруг режущего вала. Равномерный и малый зазор с режущим ножом действует как более эффективный стружколом.
Чугу�...

Подробнее

Наличие на складах

Общий остаток на складах: уточняйте наличие

Купить запчасти

Преимущества
Характеристики
Инструкции
Youtube
Rutube
Дзен
Сравнение
Запчасти
Сервис
Отзывы

2
Описание

Удлинённый подающий стол длиной 1105 мм обеспечивает высокоточную опору заготовки
Асинхронный двигатель повышенной выходной мощности 2,2 кВт 400 В
Уникальный опорный механизм с параллелограммом при подъёме и опускании столов обеспечивает перемещение кромки стола по дуге вокруг режущего вала. Равномерный и малый зазор с режущим ножом действует как более эффективный стружколом.

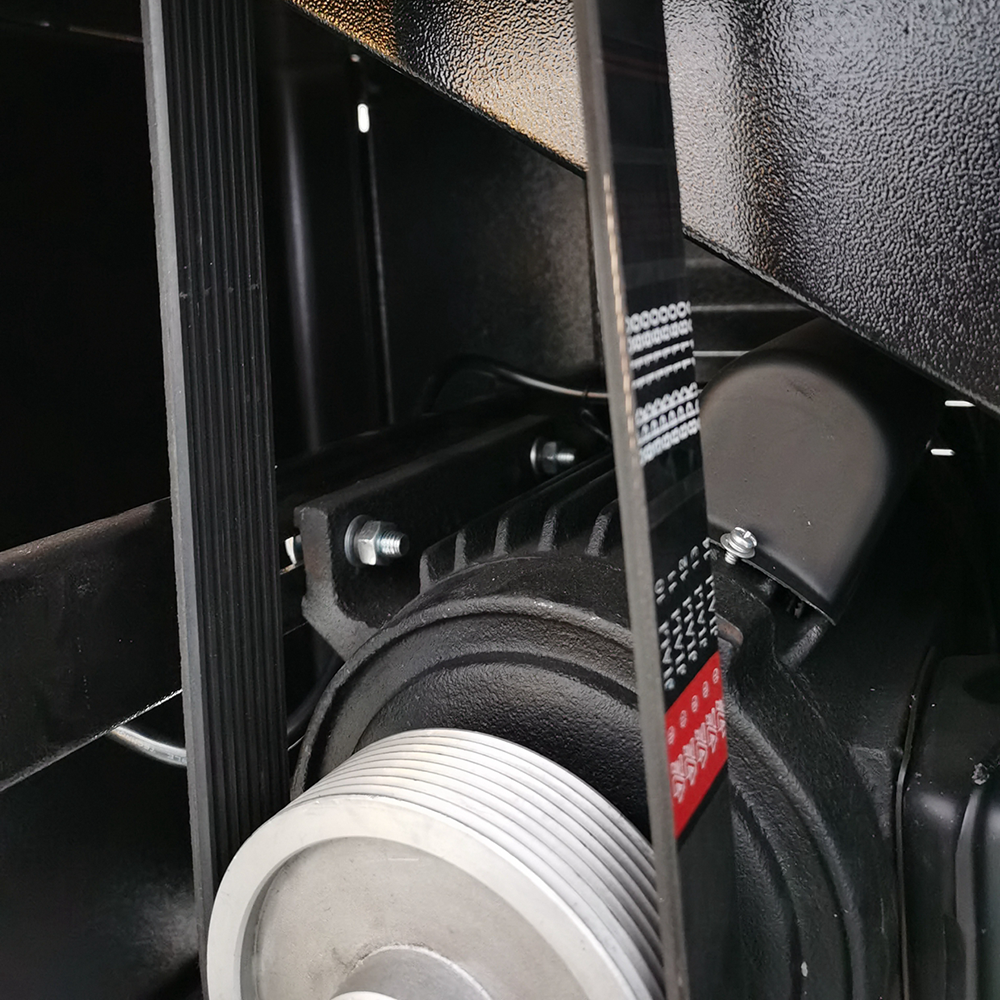

Чугун снижает вибрации, корпусная конструкция станины полностью закрывает двигатель и шкивы для защиты от опилок и стружки.

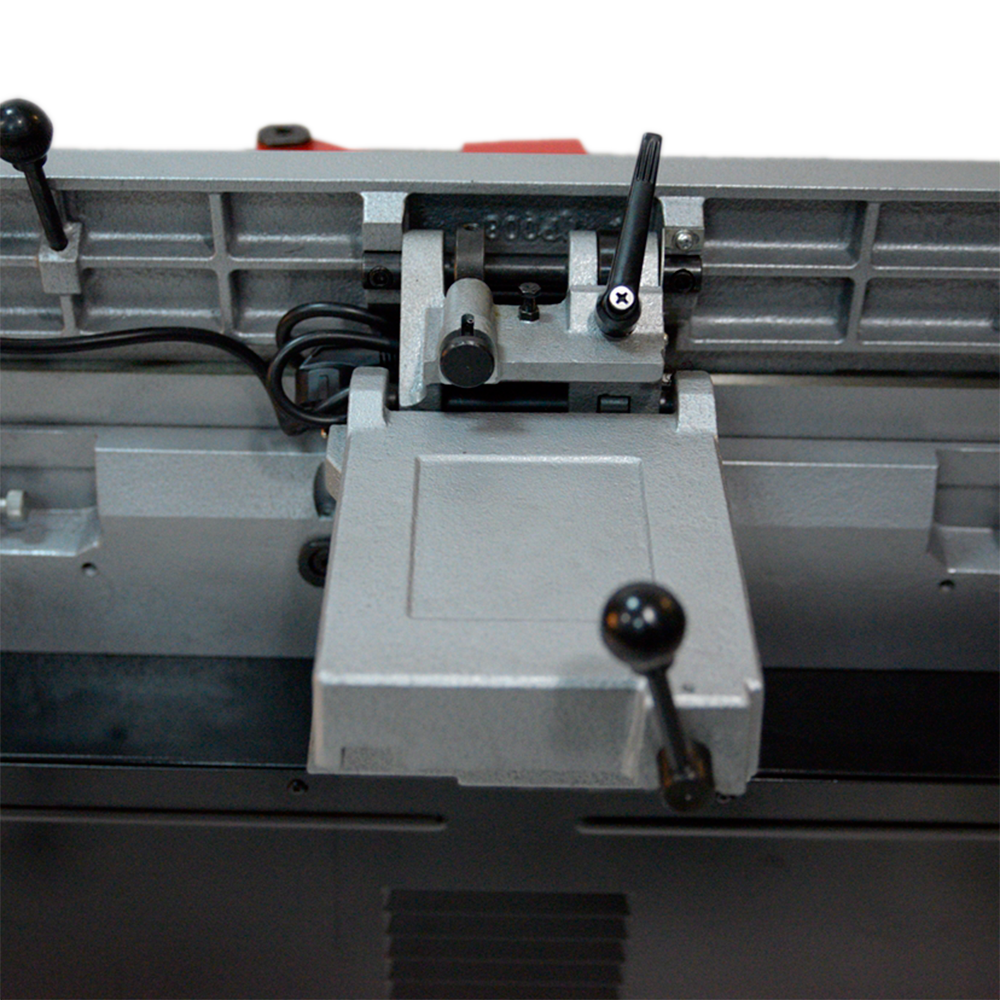

Чугунный параллельный упор специальной конструкции имеет увеличенную длину для обеспечения постоянного контакта по всему резу. Упор смонтирован по центру и работает как заднее ограждение на узких резах.

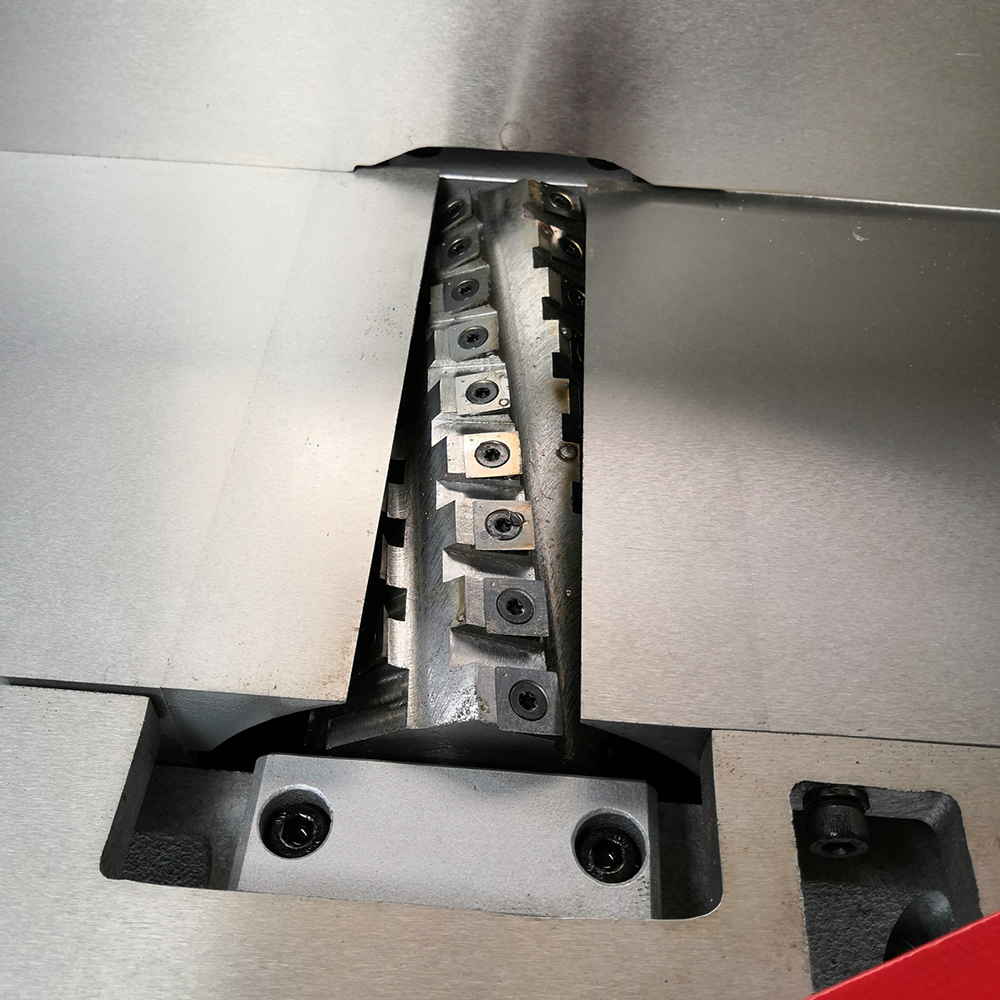

Модульный режущий вал обеспечивает чистый рез. Расположение регулировочных винтов обеспечивает простые замену и регулировку отдельных ножей. При необходимости смены режущего вала, можно быстро установить новый модуль .

Мощность двигателя выходная 2,2 кВт, 400В

Мощность двигателя потребляемая (пусковой ток) 3,3 кВт (9А суммарно или 3А на 1 фазу)

Ширина реза 203 мм

Максимальная глубина реза 3 мм

Максимальная выборка фальца 12,7 мм

Частота вращения режущего вала 5200 об/мин

Режущий вал Helical, 200 мм

Размер ножей 205 х 20 х 3 мм

Диаметр режущего вала 80 мм

Количество ножей 52

Размер ножей 15 х 15 мм

Длина стола 1930 мм

Длина подающего стола 1105 мм

Длина приемного стола 790 мм

Ширина стола 305 мм

Высота стола от пола 840 мм

Размеры параллельного упора 910 х 127 мм

Угол наклона внутрь и наружу 45°

Фиксированные углы наклона 90°, 45° внутрь и наружу

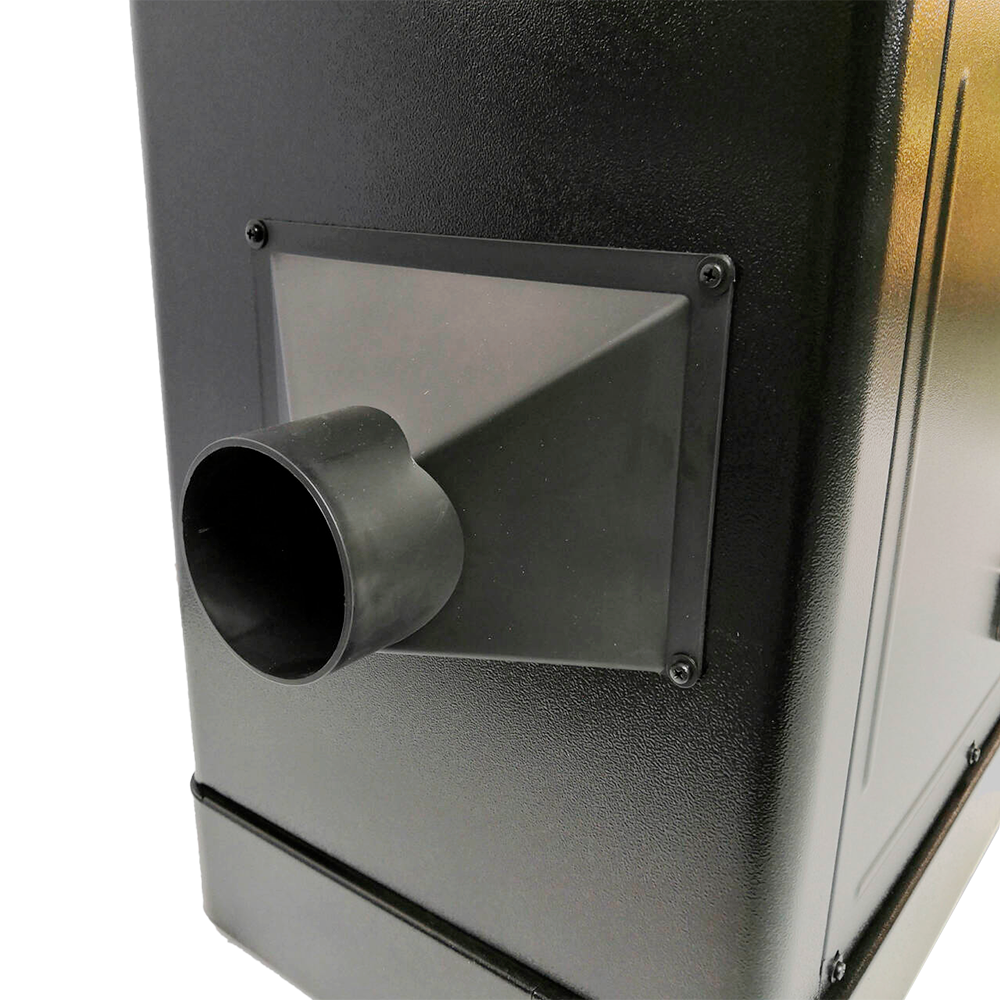

Диаметр патрубка аспирации 100 мм

Размеры в упаковке (Д х Ш х В) 2010 х 450 х 235 мм (фуганок), 930 х 452 х 647 мм (станина)

Размеры станка в собранном виде (Д х Ш х В) 1930 x 640 x 1190 мм

Масса брутто 235 кг

Инструкция

Технический паспорт

Деталировка

Параметры заточки ножей

Сборка и настройка W0102

Обзор и сравнение фуговальных станков

Warrior W0102 Настройка фуговального станка с параллелограмным механизмом W0102

Установка вала Helical

Полная настройка фуговального станка на примере WARRIOR W0106

Harvey W0102 фуганок

Тест фуганка WARRIOR W0102

Как строгает вал HELICAL, на фуганке WARRIOR W0103FL

Замена вала на фуговальном станке | Шейперный вал хеликал для станка Warrior.

Ставим вал HELLICAL на строгальный станок WARRIOR W0106FL

Фуговальные станки Warrior. Обзор и сравнение.

Warrior W 0102 фуговальный станок с параллелограмным механизмом

Сборка и настройка W0102

Обзор и сравнение фуговальных станков

Warrior W0102 Настройка фуговального станка с параллелограмным механизмом W0102

Harvey W0102 фуганок

Тест фуганка WARRIOR W0102

Установка вала Helical

Полная настройка фуговального станка на примере WARRIOR W0106

Как строгает вал HELICAL, на фуганке WARRIOR W0103FL

Замена вала на фуговальном станке | Шейперный вал хеликал для станка Warrior.

Полная настройка фуговального станка на примере WARRIOR W0106

Ставим вал HELLICAL на строгальный станок WARRIOR W0106FL

Все характеристики Основные Характеристики

Картинка
Название	JIB 22104 Фуговальный станок Купить	JIB 22104 SC Фуговальный станок с сегментным валом Купить	JIB 22102 Фуговальный станок Купить	JIB 22102 SC Фуговальный станок с сегментным валом Купить	JIB 22102 HL Фуговальный станок с валом Helical Купить	WARRIOR W0109DL Фуговальный станок Купить	WARRIOR W0109DL HL Фуговальный станок с валом Helical Купить	WARRIOR W0109D Фуговальный станок Купить	WARRIOR W0109D HL Фуговальный станок с валом Helical Купить	WARRIOR W0109DL Фуговальный станок Купить	WARRIOR W0109DL HL Фуговальный станок с валом Helical Купить	WARRIOR W0109D Фуговальный станок Купить	WARRIOR W0109D HL Фуговальный станок с валом Helical Купить	WARRIOR W0106FL Фуговальный станок Купить	WARRIOR W0106FL HL Фуговальный станок с валом Helical Купить	JIB WJ-6X55 Фуговальный станок Купить	JIB WJ-6X55 HL Фуговальный станок с валом Helical Купить	WARRIOR W0103FL 230В Фуговальный станок Купить	WARRIOR W0103FL HL 230В Фуговальный станок с валом Helical Купить	WARRIOR W0103FL 400В Фуговальный станок Купить	WARRIOR W0103FL HL 400В Фуговальный станок с валом Helical Купить	JIB WJ-8X76 Фуговальный станок Купить	JIB WJ-8X76 HL Фуговальный станок с валом Helical Купить	JIB WJ-8X76 400 B Фуговальный станок Купить	JIB WJ-8X76 HL 400В Фуговальный станок с валом Helical Купить	WARRIOR W0102 230В Фуговальный станок Купить	WARRIOR W0102 HL 230В Фуговальный станок с валом Helical Купить	WARRIOR W0102 400В Фуговальный станок Купить	WARRIOR W0102 HL 400В Фуговальный станок с валом Helical Купить
Цена	36 575 ₽	43 700 ₽	44 460 ₽	52 060 ₽	70 775 ₽	64 350 ₽	93 600 ₽	78 750 ₽	104 400 ₽	67 925 ₽	98 800 ₽	83 125 ₽	110 200 ₽	97 375 ₽	122 550 ₽	102 000 ₽	123 200 ₽	142 500 ₽	184 300 ₽	142 500 ₽	184 300 ₽	127 120 ₽	202 400 ₽	158 900 ₽	202 400 ₽	154 000 ₽	197 500 ₽	154 000 ₽	197 500 ₽
Номинальная потребляемая мощность	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	0,75 кВт	0,75 кВт	1,1 кВт	1,1 кВт	0,75 кВт	0,75 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	2,2 кВт	2,2 кВт	2,2 кВт	2,2 кВт,	2,2 кВт	2,2 кВт	2,2 кВт	2,2 кВт	2,2 кВт	2,2 кВт,	2,2 кВт	2,2 кВт
Номинальное напряжение, В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	400 В	400 В	230 В	230 В	400 В	400 В	230 В	230 В	400 В	400 В
Мобильная база в комплекте	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах
Ширина заготовки максимальная	156 мм	156 мм	156 мм	156 мм	156 мм	255 мм	255 мм	255 мм	255 мм	255 мм	255 мм	255 мм	255 мм	255 мм	255 мм	153 мм	153 мм	330 мм	330 мм	330 мм	330 мм	203 мм	203 мм	203 мм	203 мм	305 мм	305 мм	305 мм	305 мм
Число ножей режущего вала	2	2	2	3		3		3		3		3		3		3		4		4		3		3		4		4
Режущий вал					Helical		Helical		Helical		Helical		Helical		Helical		Helical		Helical		Helical		Helical		Helical		Helical		Helical

Инструкция

Деталировка

Купить запчасти

4.5

2 оценок

Оставить отзыв

Пётр Тарасов

09.04.2024

Простой и безопасный в работе станок. Пользуюсь прижимами. Обычно несколько проходов хватает для довольно кривых заготовок. Упор отличный и выручает при работе.
Павел Юминов

31.10.2023

Станком пользуюсь несколько лет. Очень надежная машина, никаких скрипов и люфтов. Отличные ножи, если вовремя точить - никаких проблем с обработкой заготовок не бывает.

Больше отзывов

Фуговальный станок WARRIOR W0102 HL 400В с валом Helical – это профессиональный инструмент, созданный для точной и гладкой обработки древесины. Оснащен мощным двигателем 2,2 кВт, работающим от трехфазной сети 400 В, он стабильно выполняет задачи при интенсивной эксплуатации. Потребляемая мощность 3,3 кВт с пусковым током 9А (или 3А на каждую фазу) позволяет справляться с большими объемами работ.

Этот станок оснащен валом Helical диаметром 80 мм и длиной 200 мм, в котором расположены 52 ножа размером 15 х 15 мм. Спиральное расположение ножей снижает вибрации и шум, обеспечивая высокую точность реза. Частота вращения вала составляет 5200 об/мин, что позволяет выполнять точные и качественные резы. Ширина реза составляет 203 мм, а максимальная глубина – 3 мм за один проход. Поддерживается выборка фальца до 12,7 мм, что добавляет универсальности.

Рабочий стол длиной 1930 мм и шириной 305 мм, состоящий из подающего и приемного столов длиной 1105 мм и 790 мм соответственно, позволяет обрабатывать длинные заготовки с комфортом. Высота стола от пола – 840 мм, обеспечивая удобную рабочую позу. Параллельный упор размером 910 х 127 мм фиксируется под углами 90° и 45° внутрь и наружу, что позволяет выполнять точные угловые резы.

Станок оснащен системой аспирации с патрубком диаметром 100 мм, что помогает поддерживать рабочее место чистым. В собранном виде станок имеет размеры 1930 х 640 х 1190 мм, что позволяет удобно разместить его в мастерской. Поставка осуществляется в двух упаковках: 2010 х 450 х 235 мм для фуганка и 930 х 452 х 647 мм для станины, что облегчает транспортировку и установку. WARRIOR W0102 HL 400В – это надежный выбор для профессионалов, требующих высокой точности, долговечности и качества в обработке древесины.
