картинка WARRIOR W0109DL Фуговальный станок от HARVEY-RUS

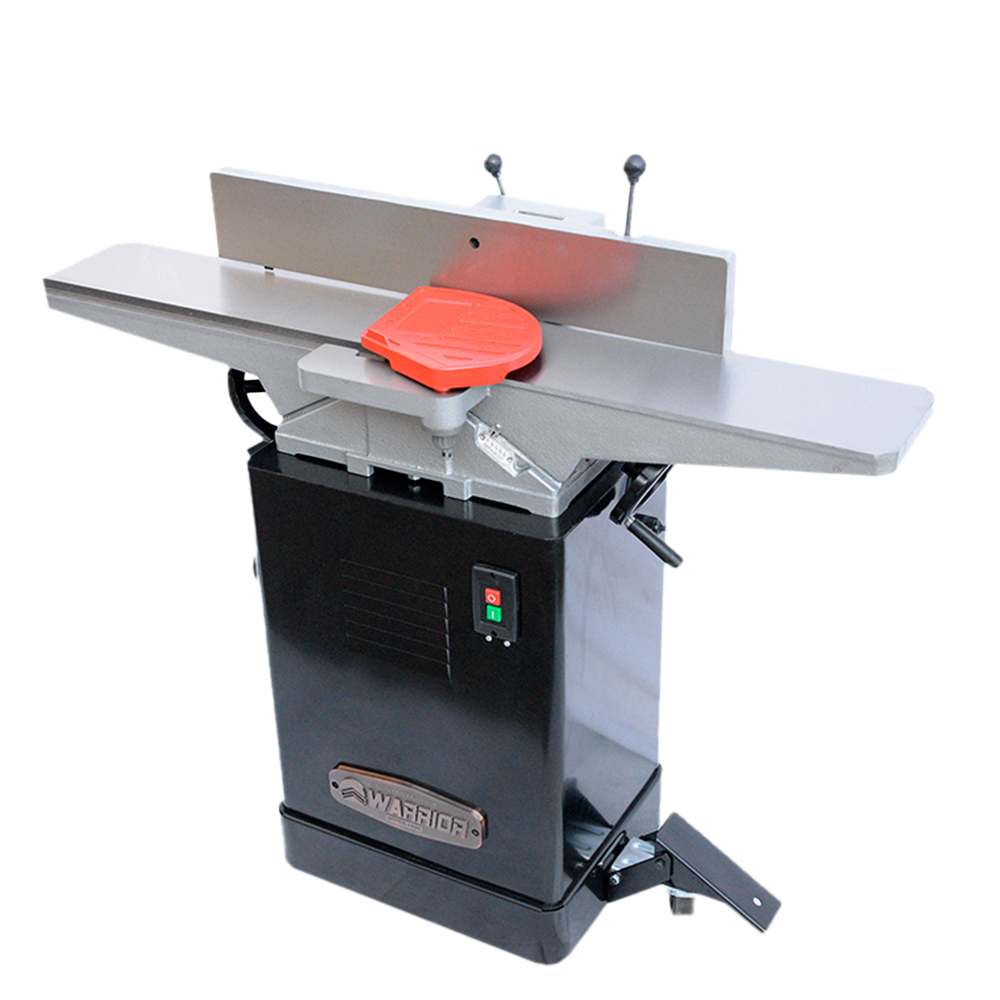

WARRIOR W0109DL Фуговальный станок

Name: WARRIOR W0109DL Фуговальный станок
Brand: Warrior
Price: 64350 RUB
Availability: InStock
Rating: 5 (4 reviews)

Артикул: 0301010013000

64 350 ₽ 71 500 ₽ -10%

Срок доставки 3-5 дней

Стоимость доставки До терминала - Бесплатно
До адреса - 1500 рублей

Купить Добавить в сравнение

Ширина стола 150 мм
Двигатель 0,75 кВт

Приемный стол поднимается и опускается маховиком , расположенным спереди для обеспечения удобного доступа и настройки столов.

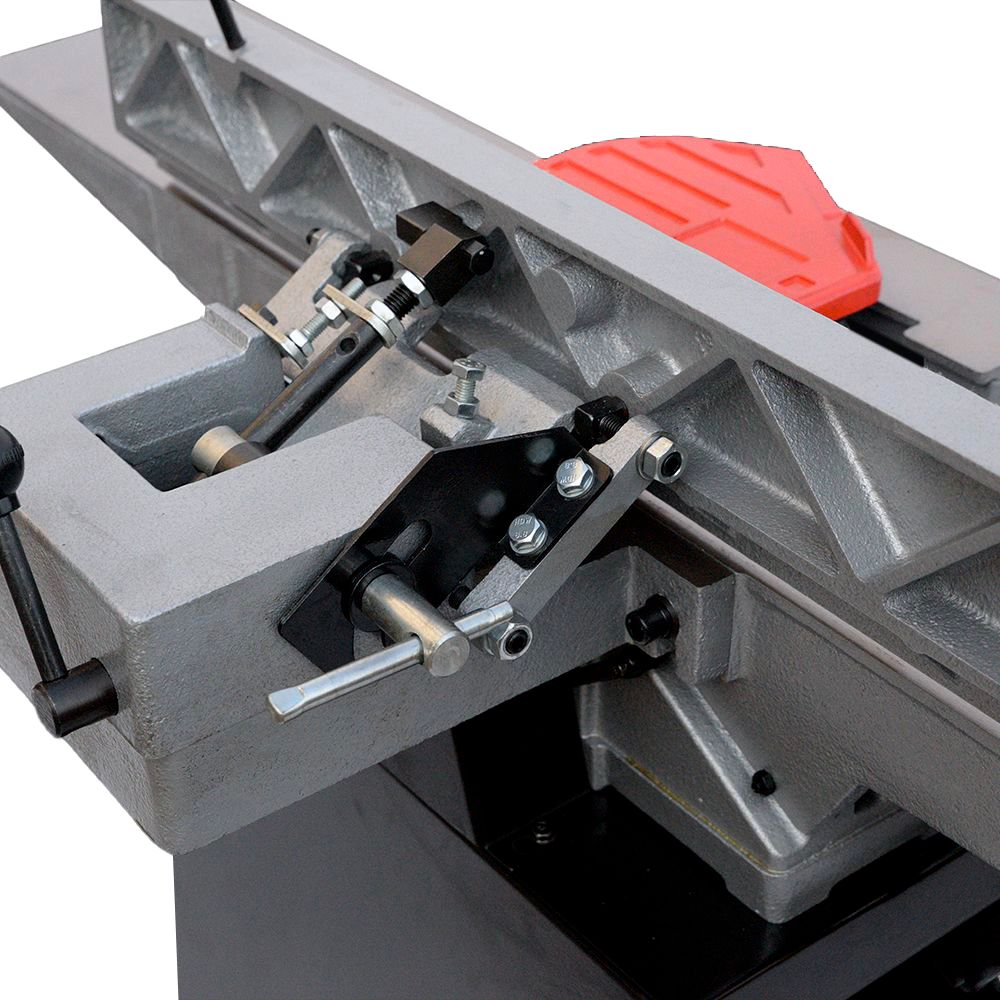

Установленный по центру большой чугунный параллельный упор.
Асинхронный двигатель выходной мощностью 0,75 кВт (потребляемая мощность 1,125 кВт)

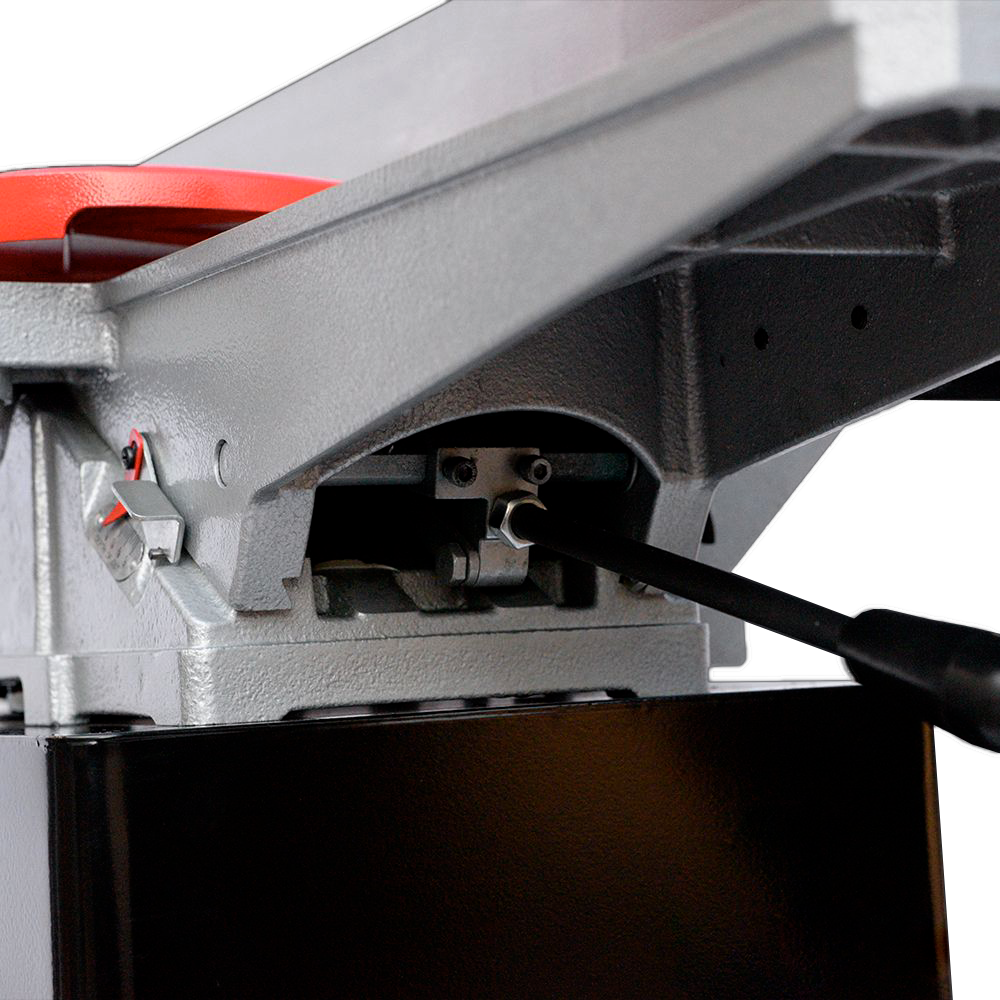

Простой в использовании рычаг позиционирования подающего стола для обеспечения быстрой и точной регулировки.
План...

Подробнее

Наличие на складах

Общий остаток на складах: достаточно

Купить запчасти

Преимущества
Характеристики
Комплектация
Инструкции
Youtube
Rutube
Дзен
Сравнение
Запчасти
Сервис
Отзывы

4
Описание

Приемный стол поднимается и опускается маховиком , расположенным спереди для обеспечения удобного доступа и настройки столов.
Установленный по центру большой чугунный параллельный упор.
Асинхронный двигатель выходной мощностью 0,75 кВт (потребляемая мощность 1,125 кВт)
Простой в использовании рычаг позиционирования подающего стола для обеспечения быстрой и точной регулировки.
Планка для выборки фальца встроена в стол для обеспечения универсальности.

Отвод для опилок с патрубком диаметром 100 мм для эффективного сбора опилок и стружки.

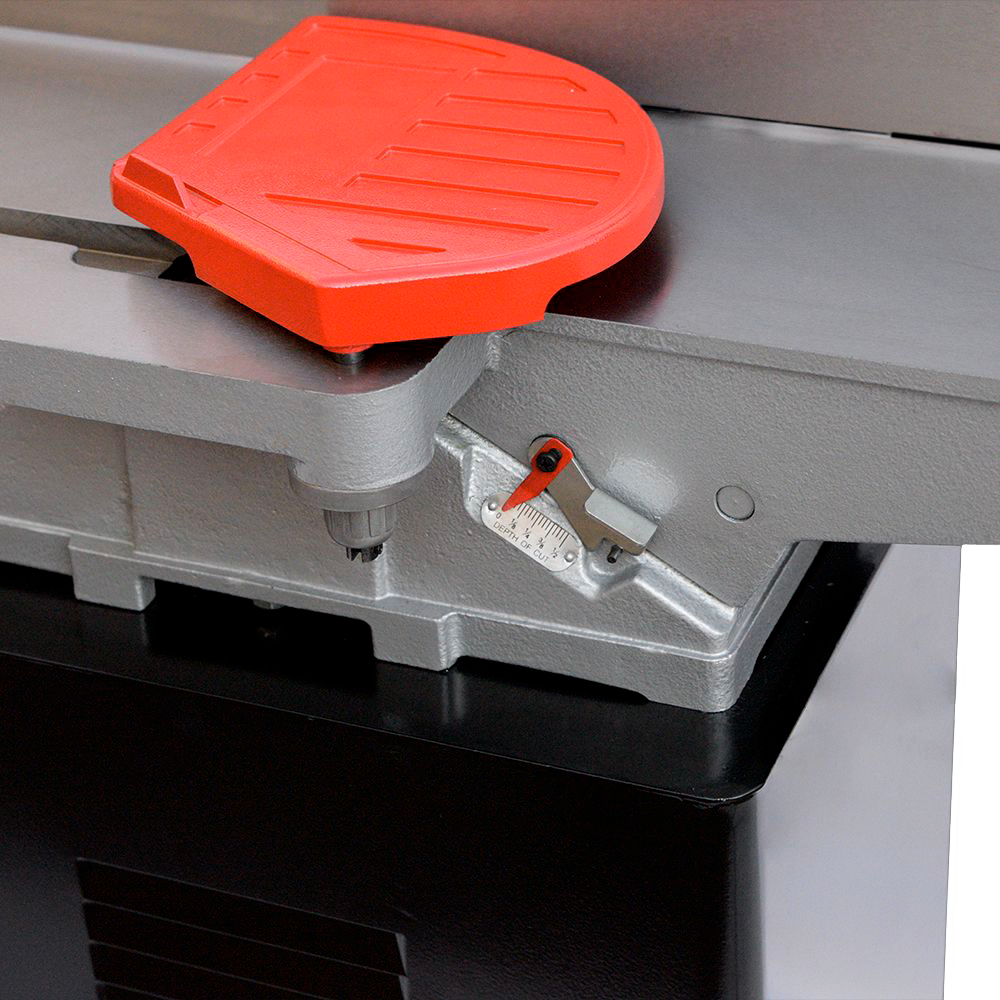

Переднее поворотное подпружиненное ограждение ножевого вала для обеспечения максимальной защиты.
Усиленная цельная стальная станина с монтажными лапами для обеспечения повышенной устойчивости.

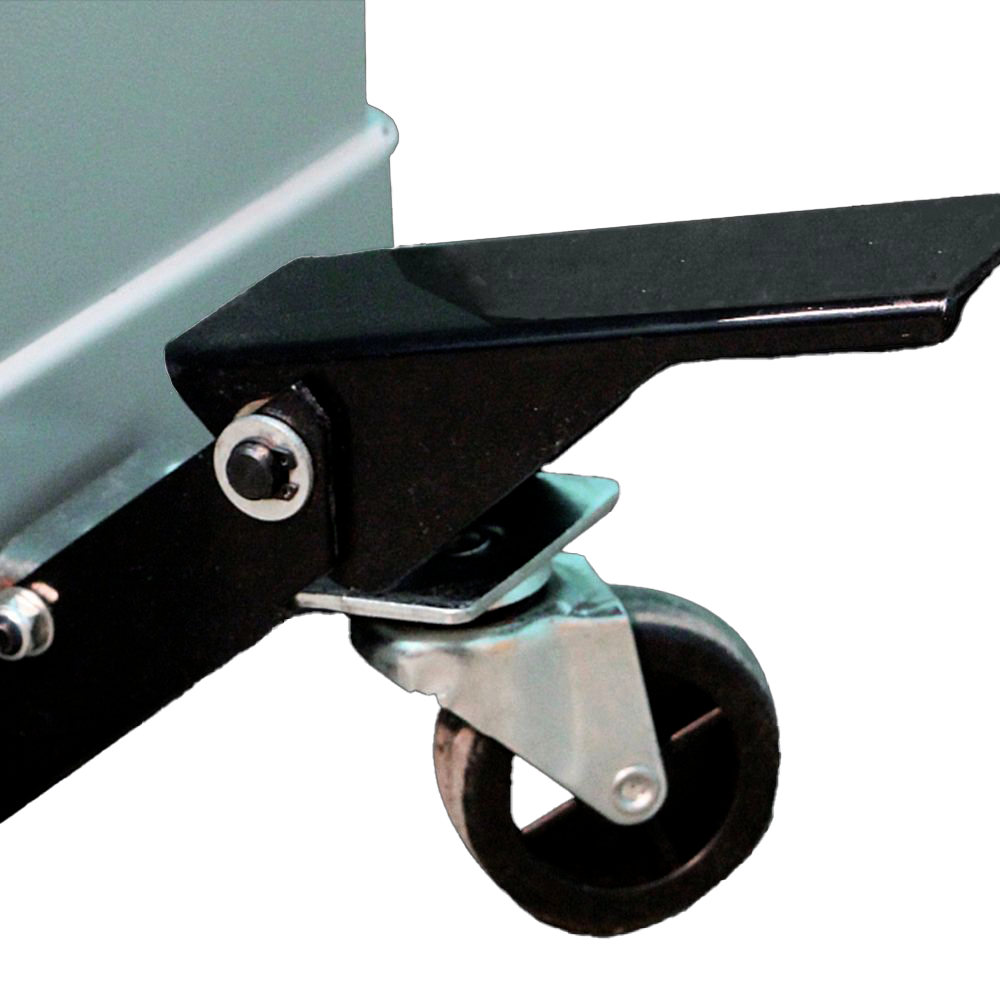

Станина оборудована колесами для быстрого передвижения станка

Мощность двигателя выходная 0,75 кВт 230В

Мощность двигателя потребляемая (пусковой ток) 1,125 кВт (5А)

Номинальное напряжение, В/Частота, Гц 230 / 50

Ширина реза 153 мм

Максимальная глубина реза (за проход) 3,2 мм

Максимальная выборка фальца 12,7 мм

Частота вращения режущего вала 4400 об/мин, 13200 резов в минуту

Число ножей режущего вала 3

Диаметр режущего вала 61 мм

Длина стола 1210 мм

Длина подающего стола 590 мм

Длина приемного стола 590 мм

Ширина стола 150 мм

Высота стола от пола 820 мм

Размеры параллельного упора 740 х 120 мм

Угол наклона внутрь и наружу 45°

Фиксированные углы наклона 90°, 45° внутрь и наружу

Диаметр патрубка аспирации 100 мм

Размеры в упаковке (Д х Ш х В) 1300*400*300 мм и 500*400*700 мм

Размеры станка в собранном виде (Д х Ш х В) 1180 x 620 x 1070 мм

Масса нетто / брутто 102 / 116 кг

Запасной приводной ремень
Мобильная база - корпус на колесах
Режущий вал с 3 ножами

Инструкция

Технический паспорт

Электрическая схема

Деталировка

Параметры заточки ножей

Обзор и сравнение фуговальных станков

Фуговальные станки Warrior шириной 150 мм. Обновленный модельный ряд.

Сборка и настройка W0109D

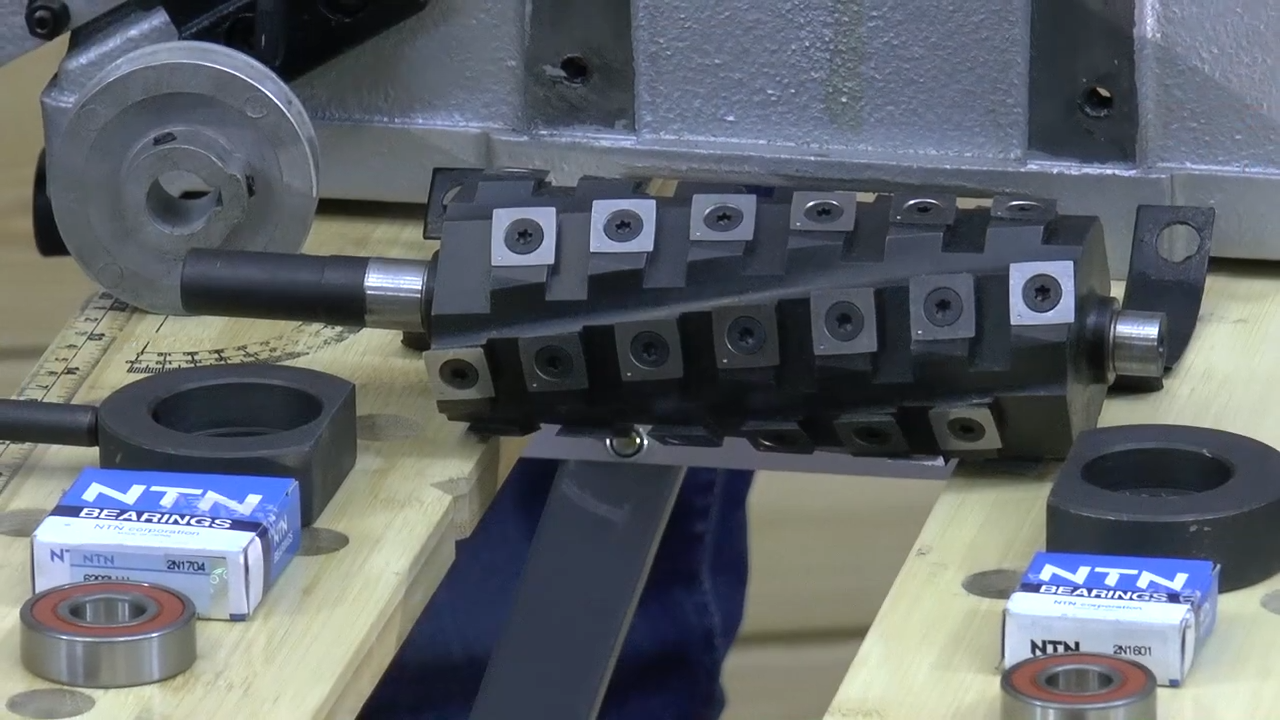

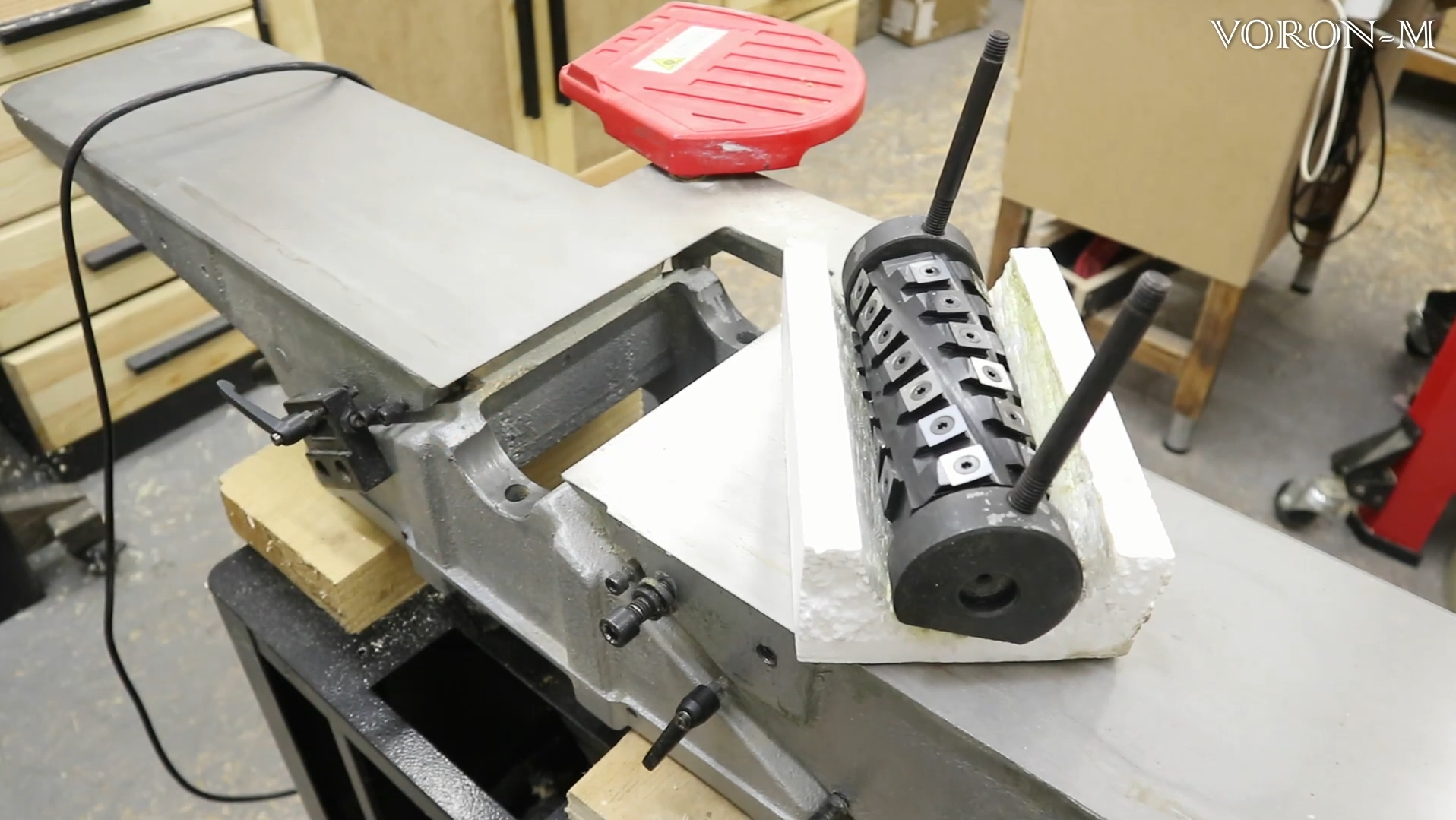

Установка вала Helical

Полная настройка фуговального станка на примере WARRIOR W0106

Фуганок Warrior W0108

Как установить фуговальные ножи на станок WARRIOR WO-108

Обзор фуговального станка Warrior 109DL

Распаковка долгожданного станка. Обзор станка

Незаменимый работник в мастерской! Фуговальный станок WARRIOR W0109D

Обзор и ровность столов фуганка WARRIOR W0109DL

Фуговальный станок WARRIOR WO 108 c шейперным валом.

Фуговальный станок WARRIOR W0108

фуговальный станок warrior w0108

Фуговальный станок WARRIOR W0109D и Бизнес в гараже. Обзор на практике.

Как строгает вал HELICAL, на фуганке WARRIOR W0103FL

Замена вала на фуговальном станке | Шейперный вал хеликал для станка Warrior.

Новый фуганок в новую мастерскую: такого я неожидал

Ставим вал HELLICAL на строгальный станок WARRIOR W0106FL

Мой первый WARRIOR. Как его собрать?

Работа с деревом на новом уровне! Крутой аппарат по цене смартфона

Фуговальный станок Warrior W0109D

Установка вала Helical

Фуговальные станки Warrior шириной 150 мм. Обновленный модельный ряд.

Фуговальные станки Warrior. Обзор и сравнение.

Фуговальный станок Warrior W0109D

Все характеристики Основные Характеристики

Картинка
Название	JIB 22104 Фуговальный станок Купить	JIB 22104 SC Фуговальный станок с сегментным валом Купить	JIB 22102 Фуговальный станок Купить	JIB 22102 SC Фуговальный станок с сегментным валом Купить	JIB 22102 HL Фуговальный станок с валом Helical Купить	WARRIOR W0109DL Фуговальный станок Купить	WARRIOR W0109DL HL Фуговальный станок с валом Helical Купить	WARRIOR W0109D Фуговальный станок Купить	WARRIOR W0109D HL Фуговальный станок с валом Helical Купить	WARRIOR W0109DL Фуговальный станок Купить	WARRIOR W0109DL HL Фуговальный станок с валом Helical Купить	WARRIOR W0109D Фуговальный станок Купить	WARRIOR W0109D HL Фуговальный станок с валом Helical Купить	WARRIOR W0106FL Фуговальный станок Купить	WARRIOR W0106FL HL Фуговальный станок с валом Helical Купить	JIB WJ-6X55 Фуговальный станок Купить	JIB WJ-6X55 HL Фуговальный станок с валом Helical Купить	WARRIOR W0103FL 230В Фуговальный станок Купить	WARRIOR W0103FL HL 230В Фуговальный станок с валом Helical Купить	WARRIOR W0103FL 400В Фуговальный станок Купить	WARRIOR W0103FL HL 400В Фуговальный станок с валом Helical Купить	JIB WJ-8X76 Фуговальный станок Купить	JIB WJ-8X76 HL Фуговальный станок с валом Helical Купить	JIB WJ-8X76 400 B Фуговальный станок Купить	JIB WJ-8X76 HL 400В Фуговальный станок с валом Helical Купить	WARRIOR W0102 230В Фуговальный станок Купить	WARRIOR W0102 HL 230В Фуговальный станок с валом Helical Купить	WARRIOR W0102 400В Фуговальный станок Купить	WARRIOR W0102 HL 400В Фуговальный станок с валом Helical Купить
Цена	36 575 ₽	43 700 ₽	42 120 ₽	52 060 ₽	67 050 ₽	64 350 ₽	88 400 ₽	78 750 ₽	104 400 ₽	67 925 ₽	98 800 ₽	83 125 ₽	110 200 ₽	97 375 ₽	122 550 ₽	102 000 ₽	123 200 ₽	142 500 ₽	184 300 ₽	142 500 ₽	184 300 ₽	127 120 ₽	202 400 ₽	158 900 ₽	202 400 ₽	154 000 ₽	197 500 ₽	154 000 ₽	197 500 ₽
Номинальная потребляемая мощность	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	0,75 кВт	0,75 кВт	1,1 кВт	1,1 кВт	0,75 кВт	0,75 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	2,2 кВт	2,2 кВт	2,2 кВт	2,2 кВт,	2,2 кВт	2,2 кВт	2,2 кВт	2,2 кВт	2,2 кВт	2,2 кВт,	2,2 кВт	2,2 кВт
Номинальное напряжение, В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	400 В	400 В	230 В	230 В	400 В	400 В	230 В	230 В	400 В	400 В
Мобильная база в комплекте	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах
Ширина заготовки максимальная	156 мм	156 мм	156 мм	156 мм	156 мм	255 мм	255 мм	255 мм	255 мм	255 мм	255 мм	255 мм	255 мм	255 мм	255 мм	153 мм	153 мм	330 мм	330 мм	330 мм	330 мм	203 мм	203 мм	203 мм	203 мм	305 мм	305 мм	305 мм	305 мм
Число ножей режущего вала	2	2	2	3		3		3		3		3		3		3		4		4		3		3		4		4
Режущий вал					Helical		Helical		Helical		Helical		Helical		Helical		Helical		Helical		Helical		Helical		Helical		Helical		Helical

Инструкция

Деталировка

Купить запчасти

4 оценок

Оставить отзыв

Семен

29.05.2024

Мощный тяжелый станок. Столы регулируются Без проблем. Плоскость столов отличная. Станком доволен
Михаил Ч.

18.05.2023

Главное достоинство - ровные столы и большой, ровный чугунный параллельный упор.
Борис

10.03.2023

Главное достоинство - ровные столы и большой, ровный чугунный параллельный упор.
После дикого свиста коллекторных моторов благородный звук работы асинхронного двигателя успокаивает и расслабляет. :)
Мощная станина из достаточно толстого металла с удобным выдвижным колесом для перемещения станка.
Но:
1) Не очень удачная в сборке и эксплуатации конструкция перемещения/настройки параллельного упора например, по сравнению с w0106fl. Но тут и цена почти в 1.5 раза ниже, и габаритная ширина меньше, что немаловажно.
2) Ожидаемые мелкие огрехи китайского производства: на верхней плоскости станины немного свезена краска, 2 винта (кажется М6) крепления кожуха приводного ремня разные: один под ключ и крестовую отвертку, второй - под шестигранник.:)
3) Подпружиненное ограждение режущего вала удалось нормально установить и заставить работать только после обработки его штока наждачной бумагой.

Но в целом я доволен покупкой
Денис Я.

07.03.2023

Столы ровные , Параллельный упор тоже, тяжелый, тихий , комплектность полная . Собирается очень просто, можно сказать интуитивно.
Покупал для хоббийной столярки

Больше отзывов

Фуговальный станок WARRIOR W0109DL – это компактный и эффективный инструмент для обработки древесины, идеально подходящий для столярных и плотницких работ. Оснащен двигателем мощностью 0,75 кВт, работающим от сети 230 В, что обеспечивает стабильную работу при стандартном электрическом подключении. Потребляемая мощность составляет 1,125 кВт, что делает его экономичным и производительным.

Ширина реза станка составляет 153 мм, а максимальная глубина реза за проход – 3,2 мм, что позволяет эффективно обрабатывать древесину различной толщины. Режущий вал с частотой вращения 4400 об/мин и тремя ножами обеспечивает высокое качество строгания, выполняя 13200 резов в минуту. Вал диаметром 61 мм гарантирует стабильность и точность работы. Также станок поддерживает выборку фальца до 12,7 мм, что добавляет универсальности.

Рабочий стол длиной 1210 мм и шириной 255 мм разделен на подающий и приемный столы по 590 мм каждый, что упрощает процесс подачи и приемки материала. Высота стола от пола составляет 820 мм, что обеспечивает комфортную рабочую позу. Параллельный упор размером 740 х 120 мм фиксируется под углами 90° и 45° внутрь и наружу, что позволяет выполнять резы под различными углами.

Станок оснащен системой аспирации с патрубком диаметром 100 мм, что способствует поддержанию чистоты рабочего места. В собранном виде его габариты составляют 1180 х 620 х 1070 мм, что делает его компактным и удобным для размещения в мастерской. В упаковке станок занимает две коробки размерами 1300 х 400 х 300 мм и 500 х 400 х 700 мм, что облегчает транспортировку. WARRIOR W0109DL – это надежный фуговальный станок, обеспечивающий высокое качество обработки древесины.
