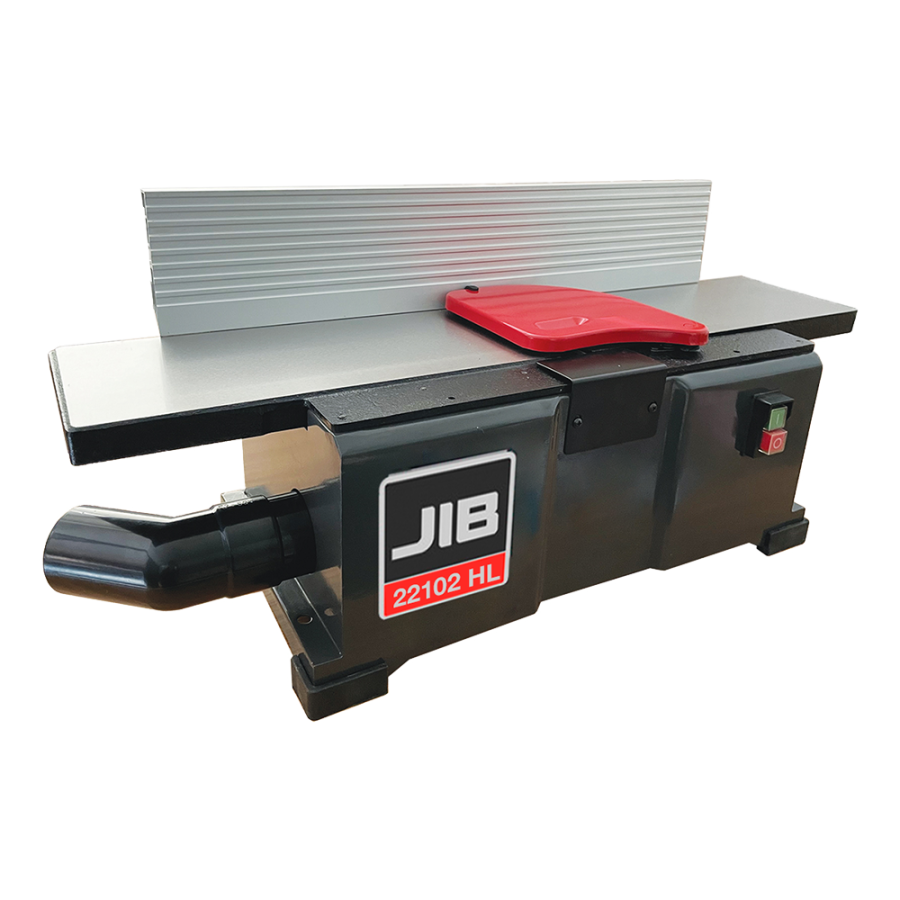

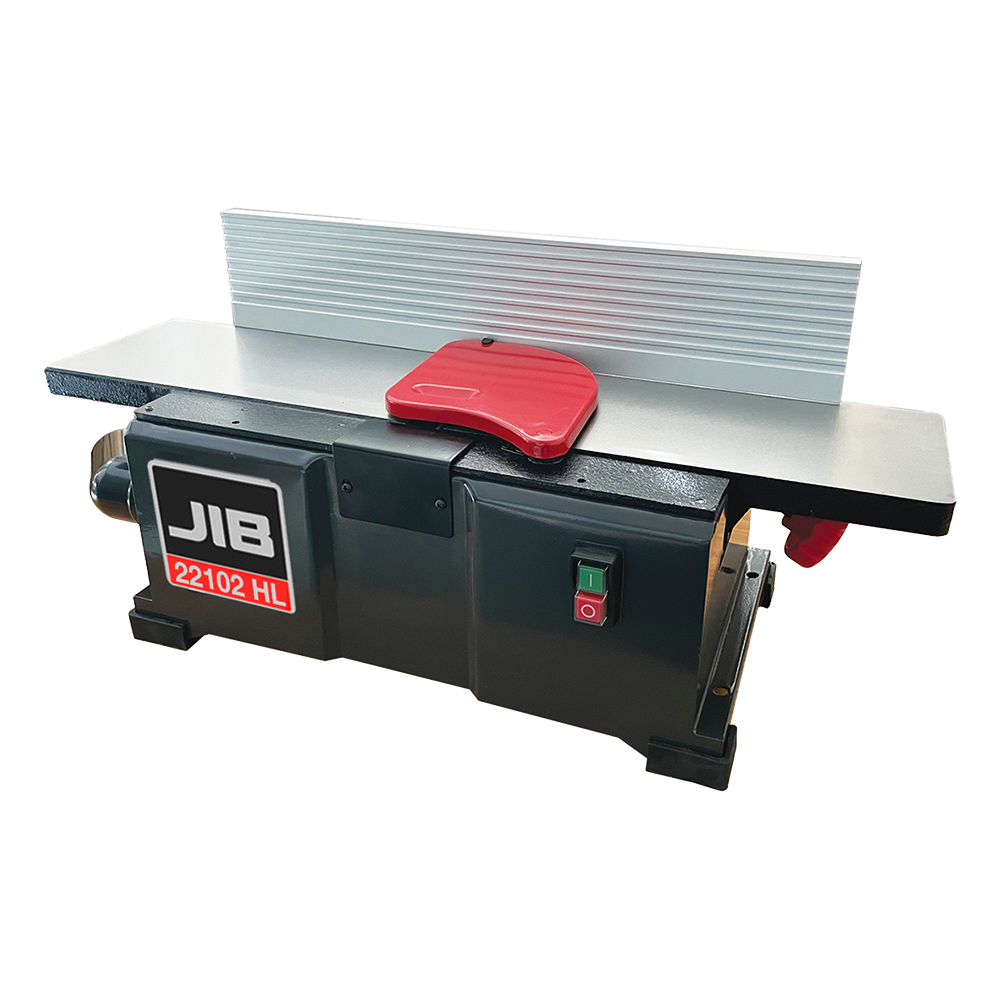

JIB 22102 HL Фуговальный станок с валом Helical

Артикул: 0309020251000

67 000 ₽

Срок доставки 3-5 дней

Стоимость доставки 1400 рублей

Купить Добавить в сравнение

Ширина стола 158 мм
Мощность двигателя 1,1 кВт
Вал Helical

Настольный фуговальный станок JIB 22102 HL оснащен чугунным столом и установленным по центру параллельным упором, который достаточно прочный для работы с крупногабаритными заготовками.
Станок также оснащен двигателем мощностью 1,1 кВт, патрубком аспирации опилок 63,5 мм, встроенной системой сбора пыли, регулировкой наклона параллельного упора под углом 45 ° и простым в настройке режущим валом.
Станок ос�...

Подробнее

Наличие на складах

Общий остаток на складах: достаточно

Купить запчасти

Преимущества
Характеристики
Комплектация
Инструкции
Сравнение
Запчасти
Сервис
Отзывы

9
Описание

Настольный фуговальный станок JIB 22102 HL оснащен чугунным столом и установленным по центру параллельным упором, который достаточно прочный для работы с крупногабаритными заготовками.
Станок также оснащен двигателем мощностью 1,1 кВт, патрубком аспирации опилок 63,5 мм, встроенной системой сбора пыли, регулировкой наклона параллельного упора под углом 45 ° и простым в настройке режущим валом.

Станок оснащен плавным подъемным механизмом для регулировки глубины реза.
Настольный фуговальный станок JIB 22102 HL отлично подходит для мастерских с ограниченным пространством или для работ, требующих мобильное перемещение станка.

Мощность двигателя 1,1 кВт

Номинальное напряжение/Частота тока 230 В/50 Гц

Ширина реза 156 мм

Максимальная глубина реза 3,3 мм

Частота вращения режущего вала 10 000 об /мин

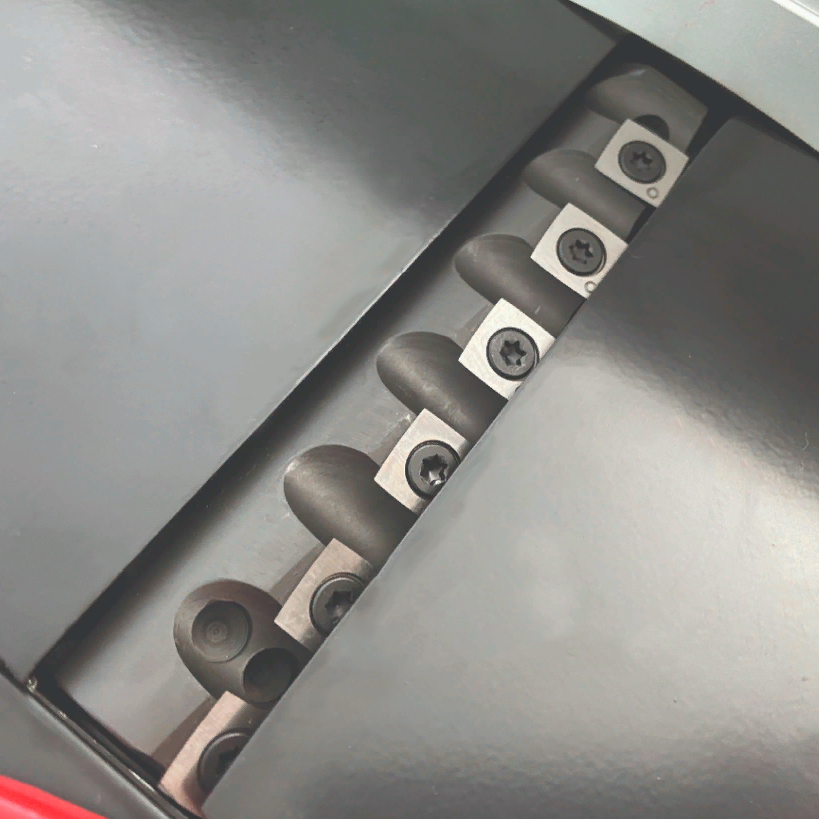

Спиральный вал Helical

Расположение ножей 3-х рядная спираль

Количество ножей 18

Размер ножей 15x15x2,5 мм

Диаметр режущего вала 61 мм

Размер стола 724х158 мм

Размеры параллельного упора 580 х 110 мм

Фиксированные углы наклона 45°, 90°, 135°

Диаметр патрубка аспирации опилок 63 мм

Размер станка в собранном виде (Д х Ш х В) 725 х 450 х 290 мм

Размер станка в упаковке (Д х Ш х В) 820 х 375 х 285 мм

Масса нетто/брутто 29,4/33 кг

Параллельный упор
Защита режущего вала
Толкатели
Спиральный вал Helical
Мешок для сбора пыли
Шестигранный ключ с Т-образной ручкой 4 мм
Шестигранный ключ 5мм, 6 мм
Ключ с Т-образной рукояткой Torx T-30

Инструкция

Технический паспорт

Деталировка

Установка вала Helical

Фуговальный станок JIB 22102. Сборка регулировка, демонстрация в работе.

Полная настройка фуговального станка на примере WARRIOR W0106

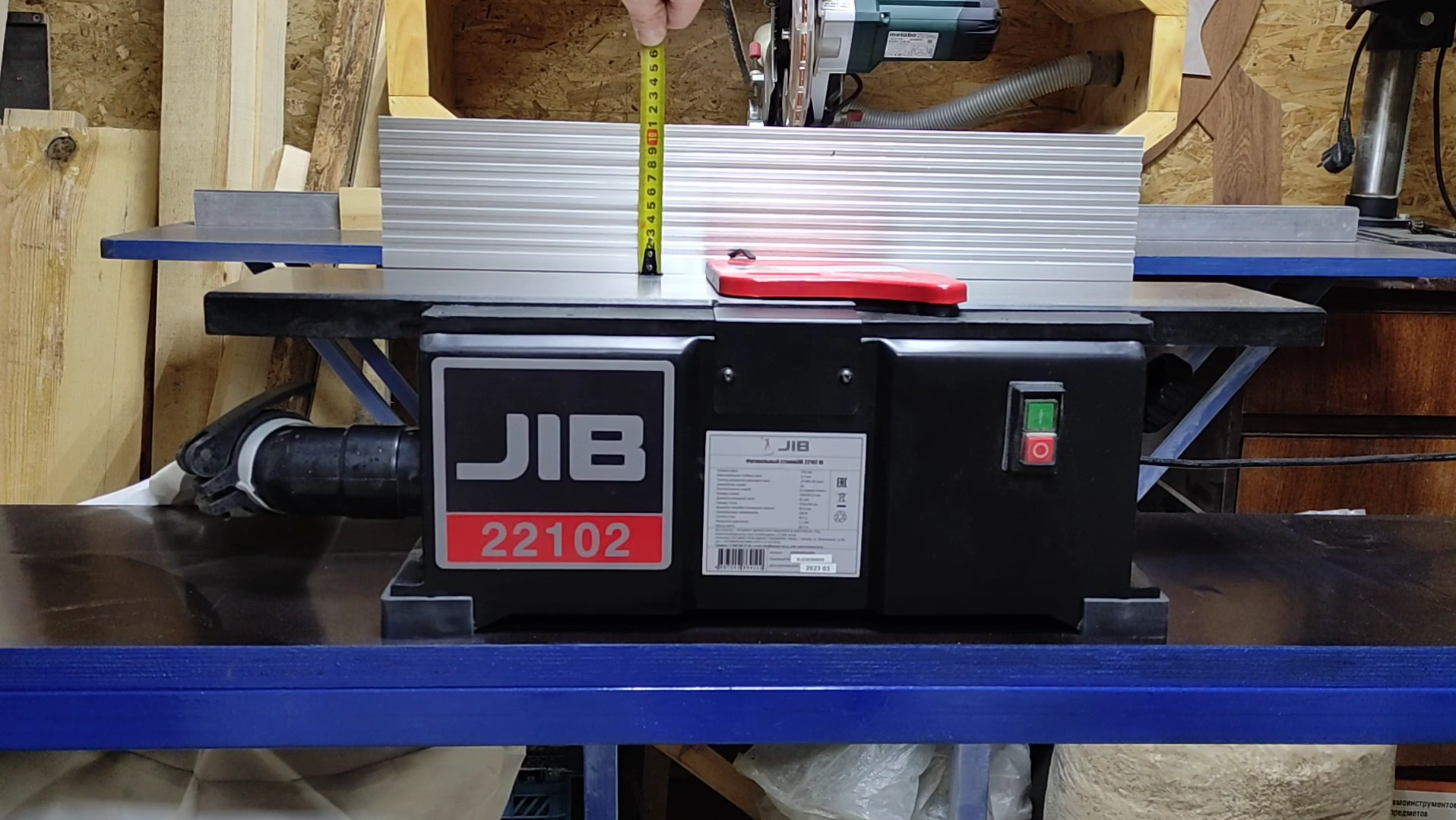

JIB 22102 Обзор, сборка, тест.

Как строгает вал HELICAL, на фуганке WARRIOR W0103FL

Маленький, да удаленький! Обзор фуговального станка JIB 22102 hl

Нашел идеальный фуганок для небольшой мастерской?! JIB22102.

Фуговальный станок JIB 22102. Сборка регулировка, демонстрация в работе.

Маленький, да удаленький! Обзор фуговального станка JIB 22102 hl.

Установка вала Helical

Фуговальный станок JIB 22102. Сборка регулировка, демонстрация в работе.

Маленький, да удаленький! Обзор фуговального станка JIB 22102 hl.

Все характеристики Основные Характеристики

Картинка
Название	JIB 22104 Фуговальный станок Купить	JIB 22104 Фуговальный станок (Комплект) Купить	JIB 22104 SC Фуговальный станок с сегментным валом Купить	JIB 22102 Фуговальный станок Купить	JIB 22102 Фуговальный станок (Комплект) Купить	JIB 22102 SC Фуговальный станок с сегментным валом Купить	JIB 22102 HL Фуговальный станок с валом Helical Купить	WARRIOR W0109DL Фуговальный станок Купить	WARRIOR W0109DL HL Фуговальный станок с валом Helical Купить	WARRIOR W0109D Фуговальный станок Купить	WARRIOR W0109D HL Фуговальный станок с валом Helical Купить	WARRIOR W0106FL Фуговальный станок Купить	WARRIOR W0106FL HL Фуговальный станок с валом Helical Купить	WARRIOR W0103FL 230В Фуговальный станок Купить	WARRIOR W0103FL HL 230В Фуговальный станок с валом Helical Купить	WARRIOR W0103FL 400В Фуговальный станок Купить	WARRIOR W0103FL HL 400В Фуговальный станок с валом Helical Купить	JIB WJ-6X55 Фуговальный станок Дисконт Купить	WARRIOR W0102 230В Фуговальный станок Купить	WARRIOR W0102 HL 230В Фуговальный станок с валом Helical Купить	WARRIOR W0102 400В Фуговальный станок Купить	WARRIOR W0102 HL 400В Фуговальный станок с валом Helical Купить
Цена	36 500 ₽	36 500 ₽	43 500 ₽	42 000 ₽	42 500 ₽	52 000 ₽	67 000 ₽	65 000 ₽	95 000 ₽	72 000 ₽	104 000 ₽	79 290 ₽	117 400 ₽	127 600 ₽	165 900 ₽	127 600 ₽	165 900 ₽	70 525 ₽	142 500 ₽	176 400 ₽	142 500 ₽	176 400 ₽
Номинальная потребляемая мощность	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	0,75 кВт	0,75 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	2,2 кВт	2,2 кВт	2,2 кВт	2,2 кВт,	1,1 кВт	2,2 кВт	2,2 кВт,	2,2 кВт	2,2 кВт
Номинальное напряжение, В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	400 В	400 В	230 В	230 В	230 В	400 В	400 В
Мобильная база в комплекте	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах
Ширина заготовки максимальная	156 мм	156 мм	156 мм	156 мм	156 мм	156 мм	156 мм	255 мм	255 мм	255 мм	255 мм	255 мм	255 мм	330 мм	330 мм	330 мм	330 мм	153 мм	305 мм	305 мм	305 мм	305 мм
Число ножей режущего вала	2	2	2	2	2	3		3		3		3		4		4		3	4		4
Режущий вал							Helical		Helical		Helical		Helical		Helical		Helical			Helical		Helical

Инструкция

Деталировка

Поменять запчасти

4.8

9 оценок

Оставить отзыв

Аркадий К.

27.06.2025

Вал хеликал, очень ровные чугунные столы, отличная турбина для удаления опилок, компактный и устойчивый, хорошая комплектация. Приложенная инструкция предназначена для станка с обычными ножами, что вводит в заблуждение. Мешок для сбора опилок тоже не модифицирован для вала хеликал, который даёт много мелкой пыли, а мешок неплотный и турбина выдувает мелкую пыль из мешка. Щёточный двигатель шумноват. Глубина строгания устанавливается только на глаз, чтобы понять какой будет съём, постоянно надо проводить измерения. Нет доступа к снятию защиты, что делает невозможным выборку четверти. Самый главный недостаток — параллельный упор, если собирать его по инструкции, то в процессе эксплуатации он не держит угол в 90 градусов, который постоянно уходит из-за малой площади основания упора. Пришлось перевернуть упор вверх ногами, что увеличило площадь его контакта со столом и устранило проблему, но при этом пропадает возможность установки углов строгания 45 и 135 градусов. На фото упор, собранный по инструкции, видно насколько верхняя часть упора шире нижней. Чтобы получить расширенную гарантию от Харви Рус (я покупал станок во Всех инструментах.RU) надо зарегистрироваться на их сайте, что сделать не удаётся, а служба поддержки Харви Рус заявку приняла, но не отвечает вот уже как две недели. Отличный вариант для хоббийной мастерской, но есть недостатки.
Источник: см. ссылку
Ссылка: https://www.vseinstrumenti.ru/product/fugovalnyj-stanok-jib-22102-hl-1-1-kvt-230-v-0309020251000-5896369/#reviews
Михаил

17.01.2025

Фугует нормально, поверхность получается ровная. Занимает не так много места. В работе показал себя неплохо. С настройками разобрался быстро, все интуитивно понятно
Источник: см. ссылку
Ссылка: https://www.vseinstrumenti.ru/product/fugovalnyj-stanok-jib-22102-hl-1-1-kvt-230-v-0309020251000-5896369/#reviews
андрей ш.

05.04.2024

Небольшой, можно обходится без пылесоса.Отличный станок.качество обработки просто супер!
Источник: см. ссылку
Ссылка: https://www.vseinstrumenti.ru/product/fugovalnyj-stanok-jib-22102-hl-1-1-kvt-230-v-0309020251000-5896369/otzyvy/
Дмитрий М.

05.04.2024

Ставлю 5 звёзд, чтобы не портить общую картину!!! Ещё на нём не работал, так то проверял всё крутиться и вращается))) Пока нет помещения где можно было бы опробовать....
Источник: см. ссылку
Ссылка: https://www.vseinstrumenti.ru/product/fugovalnyj-stanok-jib-22102-hl-1-1-kvt-230-v-0309020251000-5896369/otzyvy/
Александр Б

23.02.2024

Взял по акции. В описании нет, но в комплект положили 5 запасных ножей и болты крепления ножей-приятно. Столы ровные. На первый взгляд совсем неплохо. По всем ощущениям по качеству выигрывает у белмаша.

Понравился. Выбирал между белмашем.
Источник: см. ссылку
Ссылка: https://www.vseinstrumenti.ru/product/fugovalnyj-stanok-jib-22102-hl-1-1-kvt-230-v-0309020251000-5896369/otzyvy/

Больше отзывов

Фуговальный станок JIB 22102 HL с валом Helical – это профессиональный инструмент для обработки древесины, оснащенный спиральным валом с 3 рядами ножей, который обеспечивает исключительную гладкость и точность строгания. Двигатель мощностью 1,1 кВт и номинальное напряжение 230 В делают его удобным для использования в мастерских с бытовым электрическим подключением. Частота вращения вала составляет 10 000 об/мин, что обеспечивает высокую производительность.

Ширина реза станка – 156 мм, а максимальная глубина – 3,3 мм, что делает его подходящим для обработки различных типов древесины. Спиральный вал Helical с 18 ножами (размером 15 х 15 х 2,5 мм) выполнен так, чтобы каждый нож работал независимо, что снижает вибрацию и улучшает качество обработки. Диаметр режущего вала составляет 61 мм, что повышает устойчивость и точность реза.

Рабочий стол размерами 724 х 158 мм обеспечивает удобство работы, а параллельный упор размером 580 х 110 мм можно фиксировать под углами 45°, 90° и 135°, что позволяет выполнять обработку под различными углами. Для поддержания чистоты рабочего места станок оснащен патрубком аспирации диаметром 63 мм.

Компактные размеры станка в собранном виде (725 х 450 х 290 мм) и в упаковке (820 х 375 х 285 мм) делают его удобным для транспортировки и установки даже в ограниченном пространстве. JIB 22102 HL – это надежный фуговальный станок с высококачественным спиральным валом, идеальный для точной обработки древесины.
