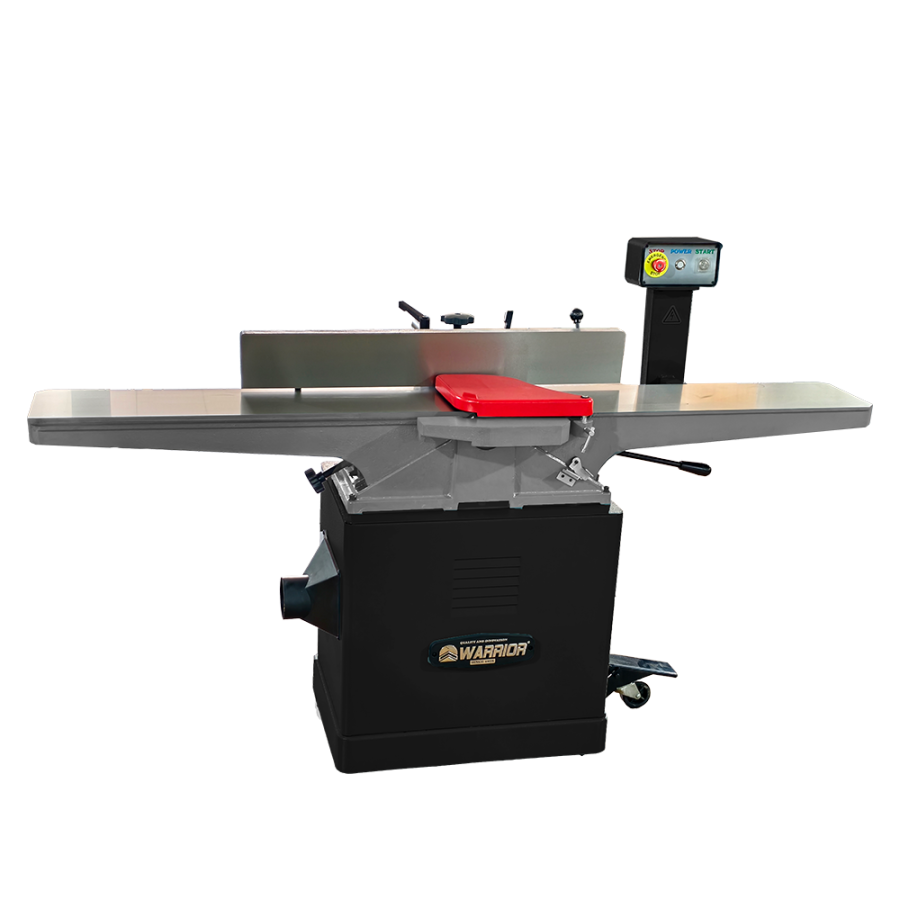

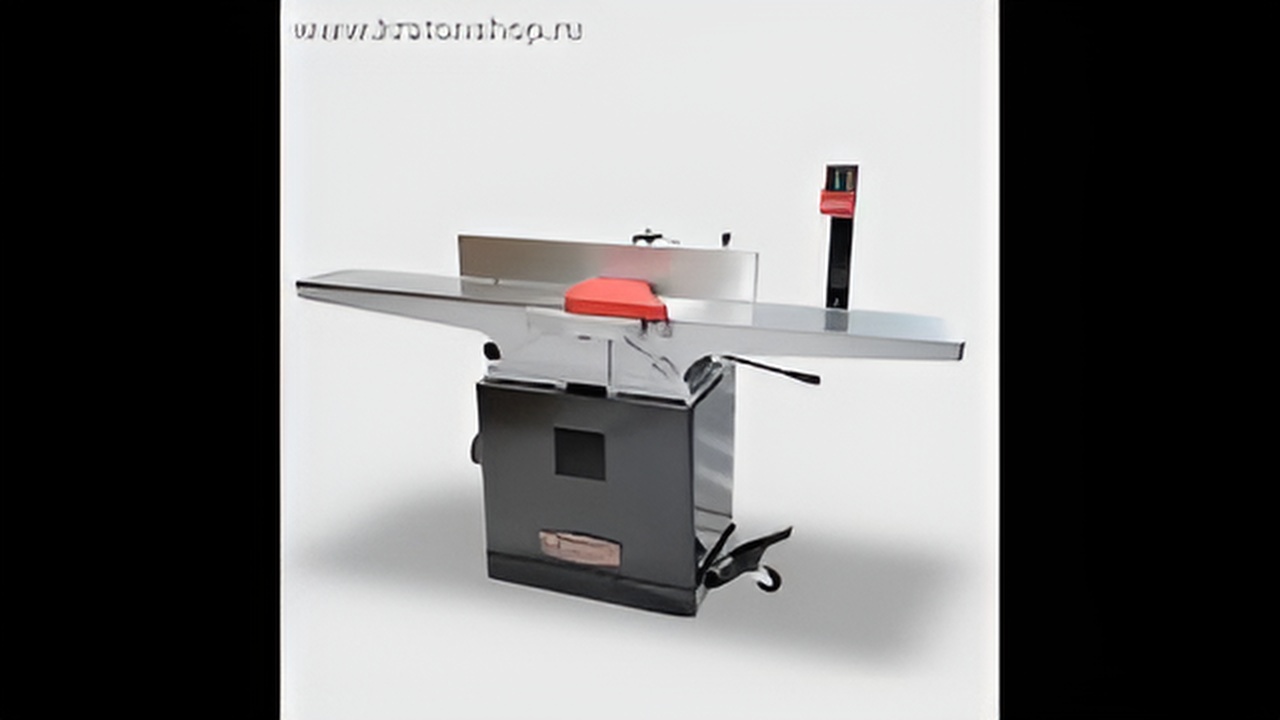

WARRIOR W0103FL 400В Фуговальный станок

Name: WARRIOR W0103FL 400В Фуговальный станок
Brand: Warrior
Price: 130200 RUB
Availability: LimitedAvailability
Rating: 5 (3 reviews)

Артикул: 0301010140000

130 200 ₽

Срок доставки 3-5 дней

Стоимость доставки 3600 рублей

Купить Добавить в сравнение

Ширина стола 200 мм
Мощность двигателя 2,2 кВт

Асинхронный двигатель повышенной выходной мощности 2,2 кВт 400 В
Большие чугунные столы с прецизионной чистовой механической обработкой обеспечивают высокую точность.

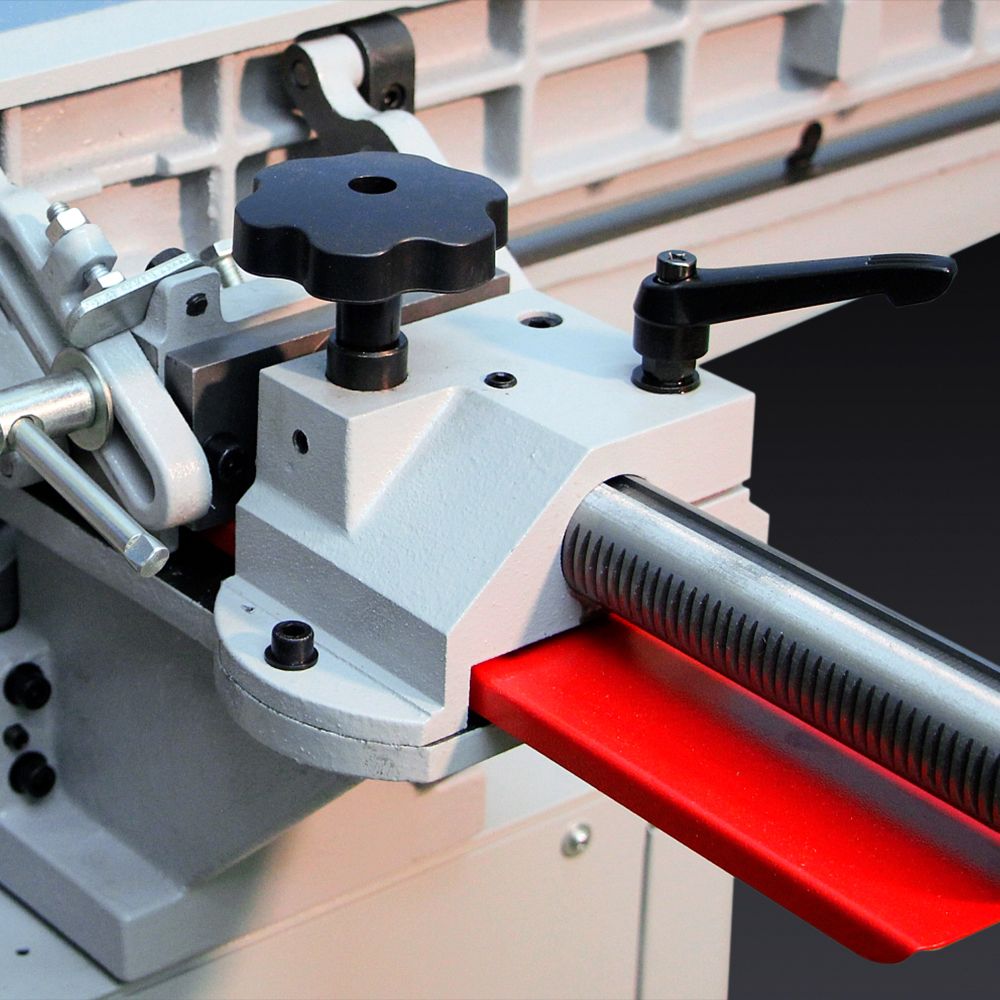

Установленный по центру большой чугунный параллельный упор, с возможностью наклона от -45° до + 45°.
Усиленный четырёхножевой режущий вал обеспечивает быстрое резание при отличной чистотой обработки.
Планка для выбор...

Подробнее

Наличие на складах

Общий остаток на складах: мало

Купить запчасти

Преимущества
Характеристики
Комплектация
Инструкции
Сравнение
Запчасти
Сервис
Отзывы

3
Описание

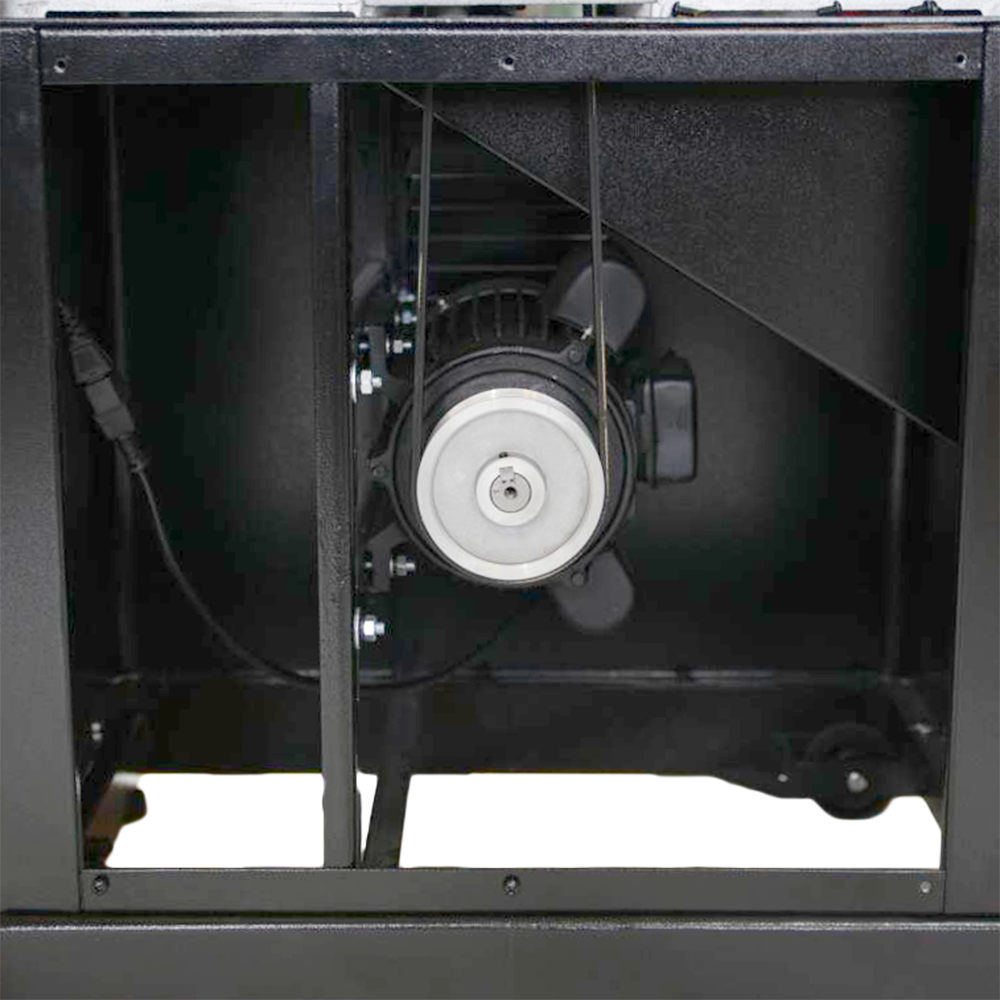

Асинхронный двигатель повышенной выходной мощности 2,2 кВт 400 В
Большие чугунные столы с прецизионной чистовой механической обработкой обеспечивают высокую точность.

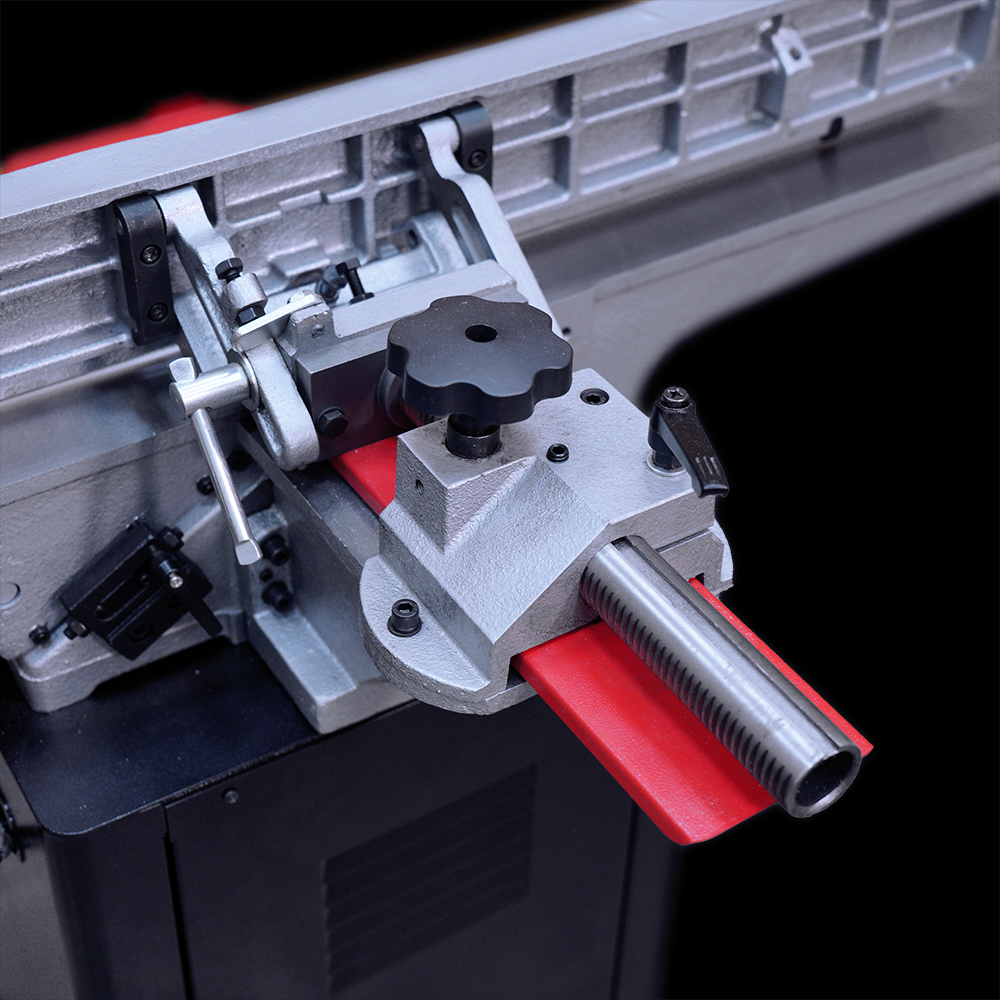

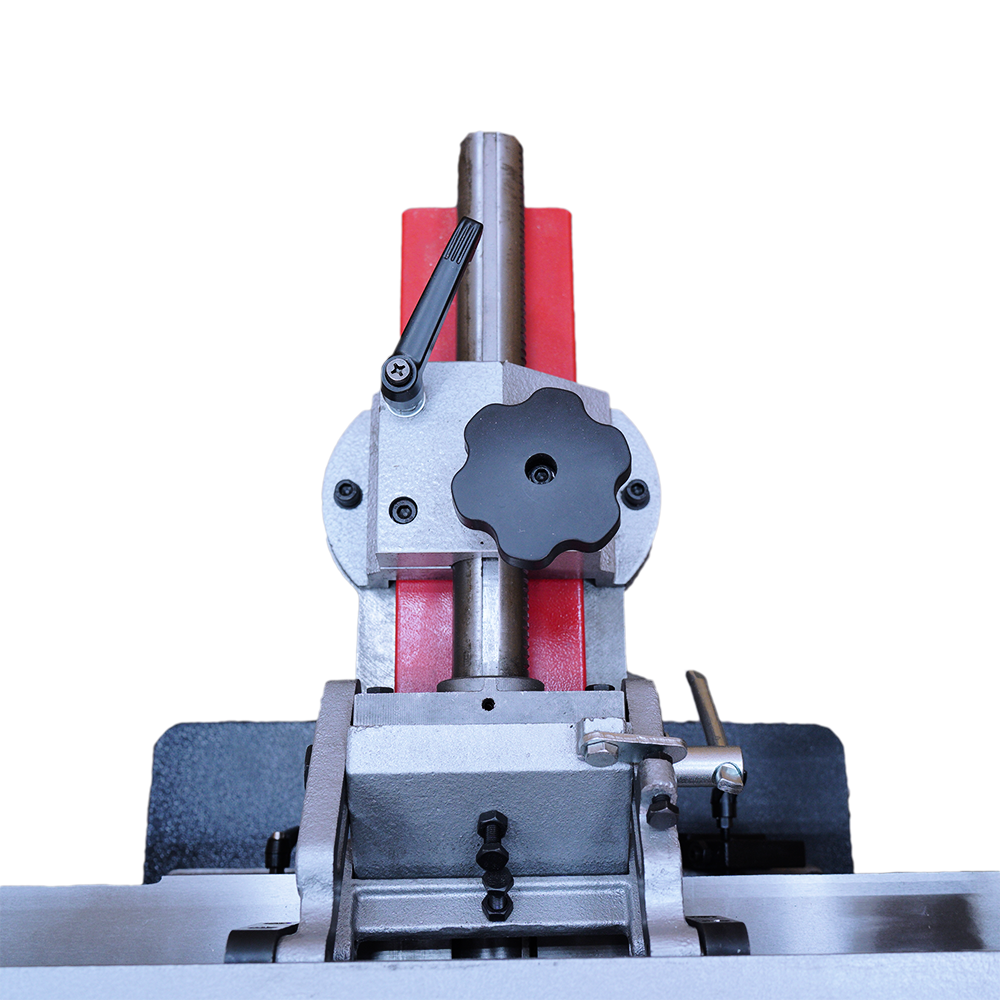

Установленный по центру большой чугунный параллельный упор, с возможностью наклона от -45° до + 45°.
Усиленный четырёхножевой режущий вал обеспечивает быстрое резание при отличной чистотой обработки.
Планка для выборки фальца встроена в стол для обеспечения универсальности.

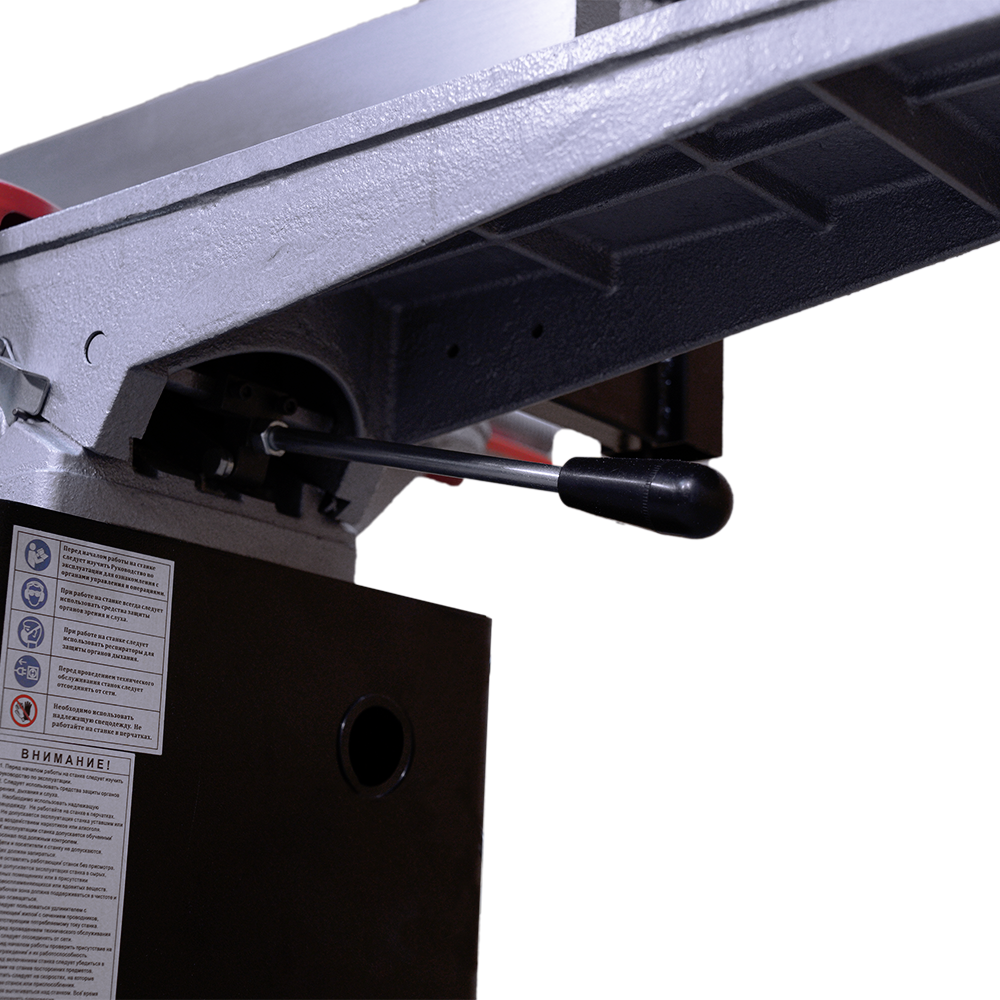

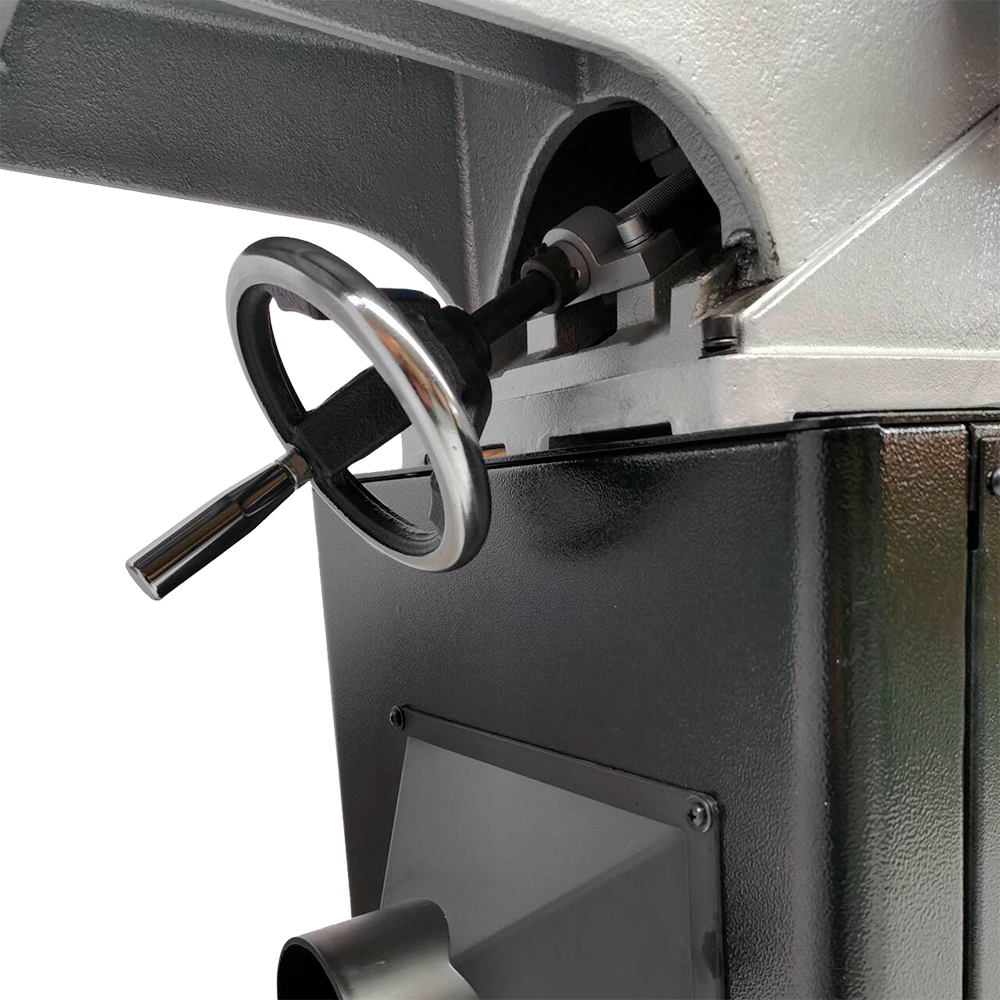

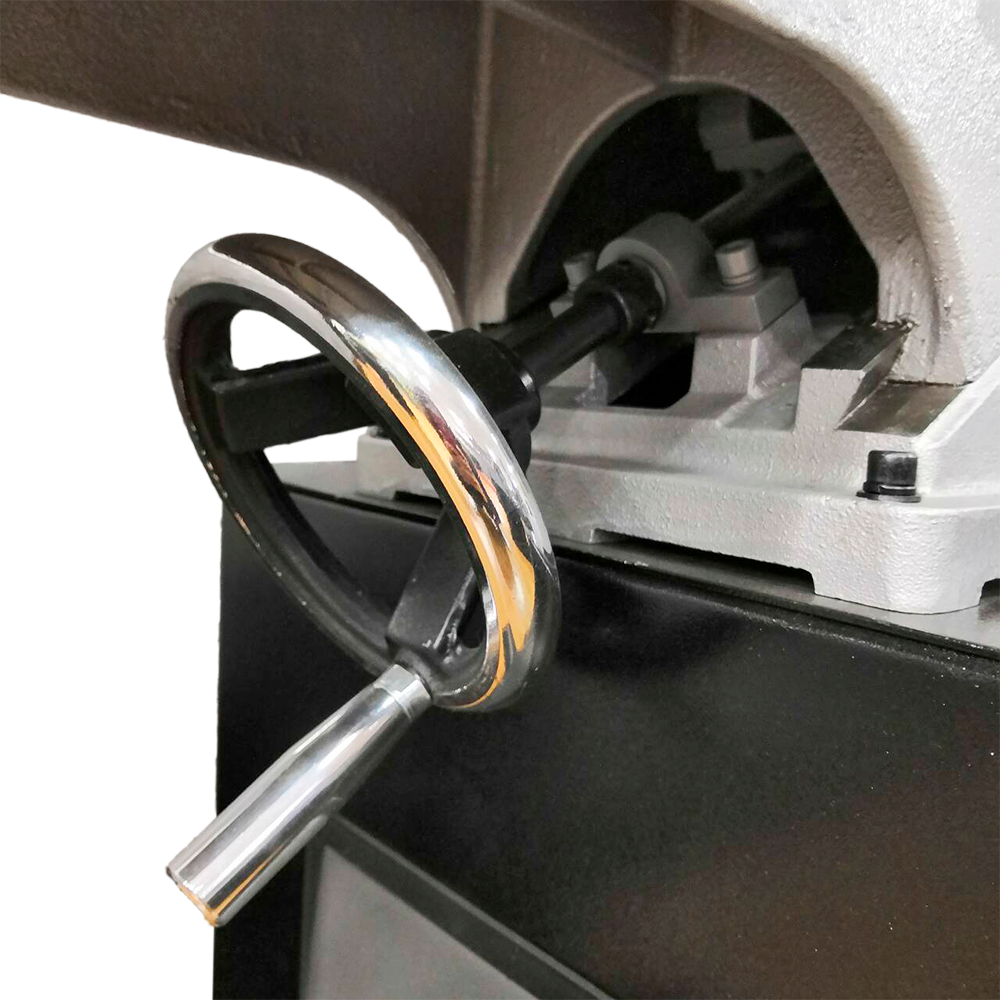

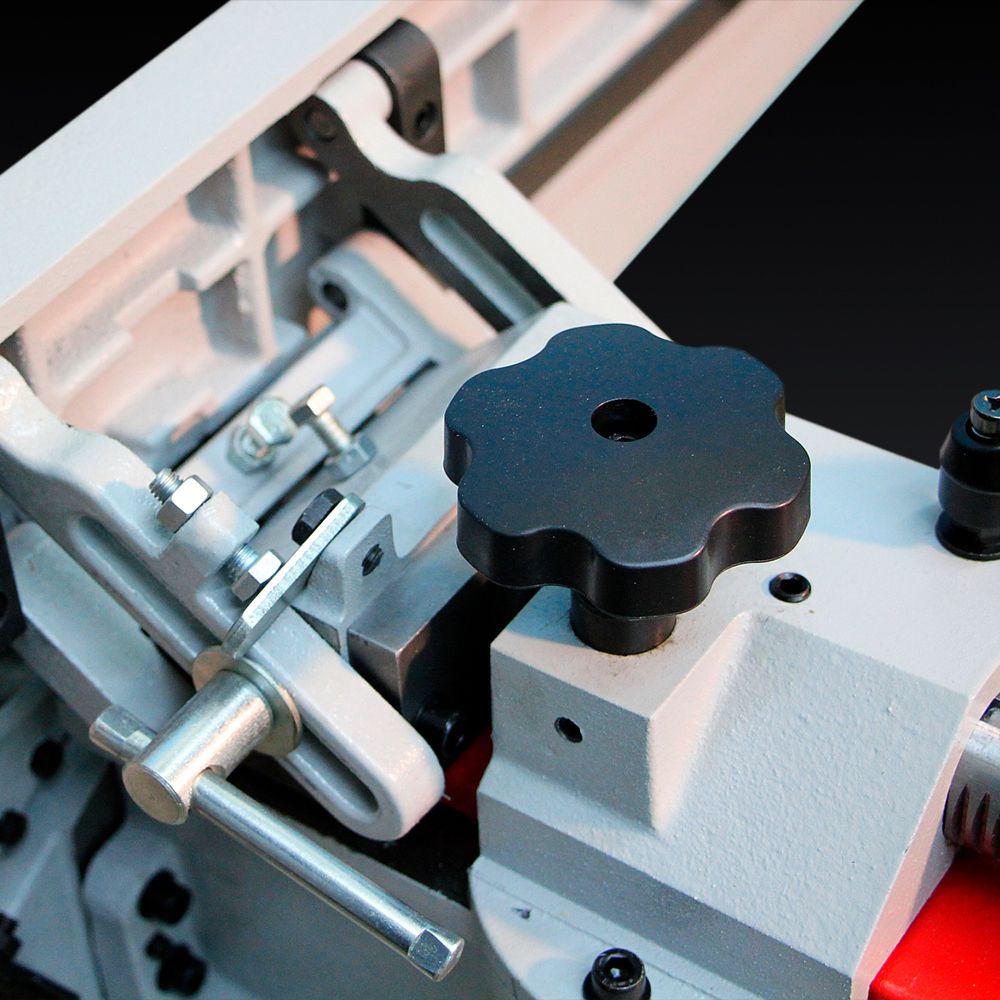

Приемный столы просто регулируется маховиком с удобной фиксирующей рукояткой. Подающий стол регулируется быстродействующим рычагом.

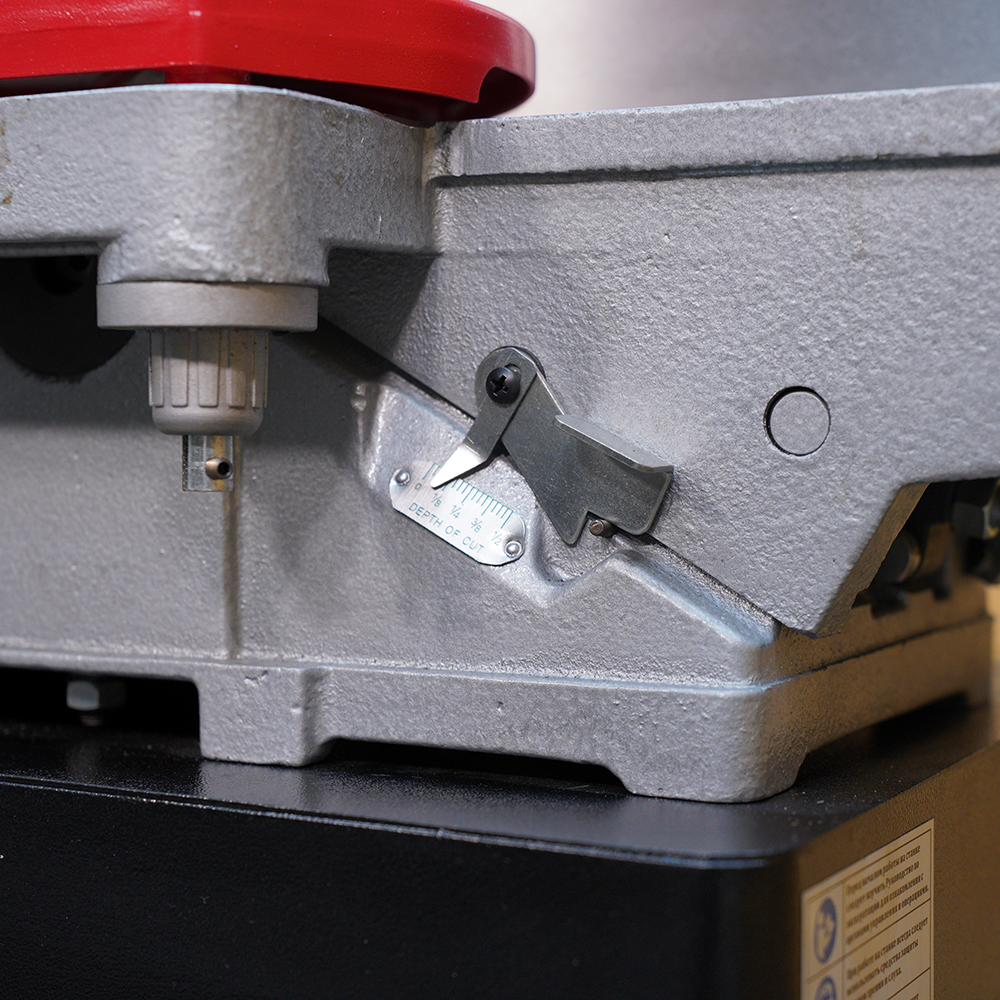

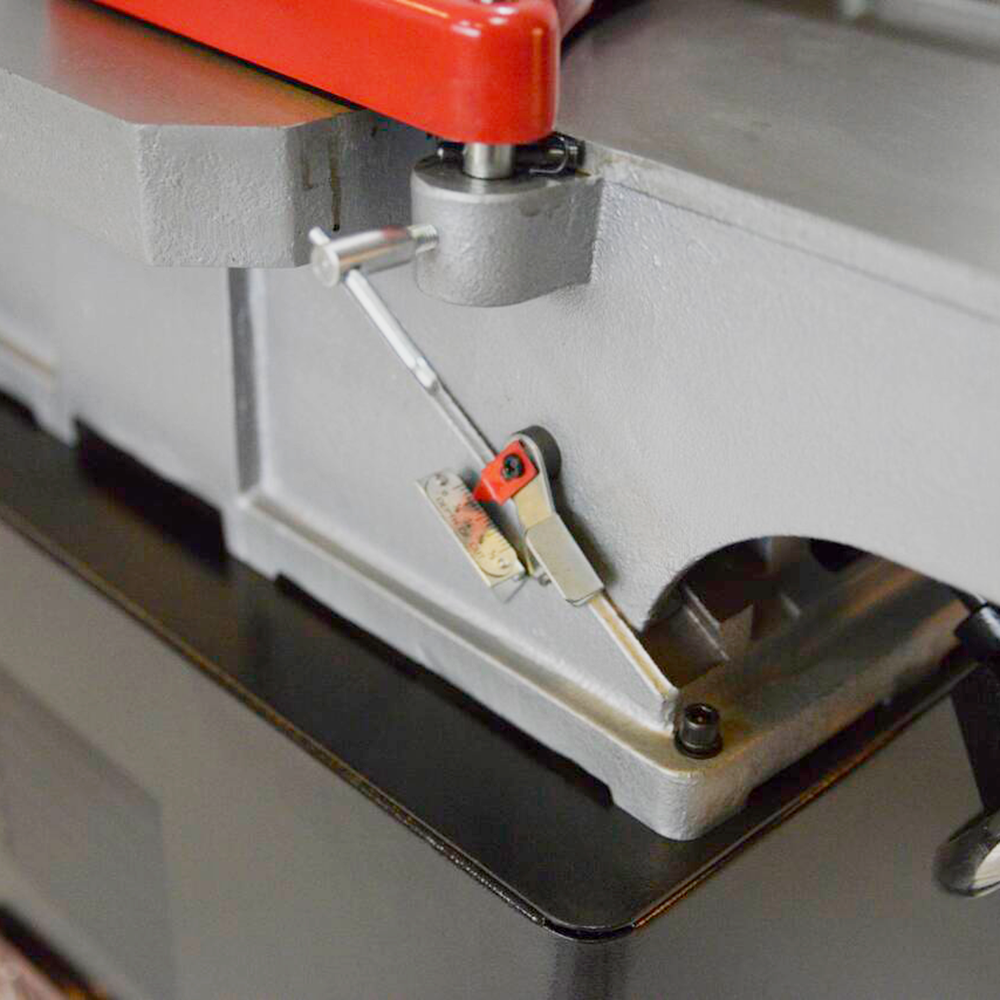

Точная и удобная в считывании шкала глубины резания с автоматическим стопором на 3 мм делает простой быструю настройку при повторяющимся фуговании.
Магнитный выключатель с защитой от перегрузки

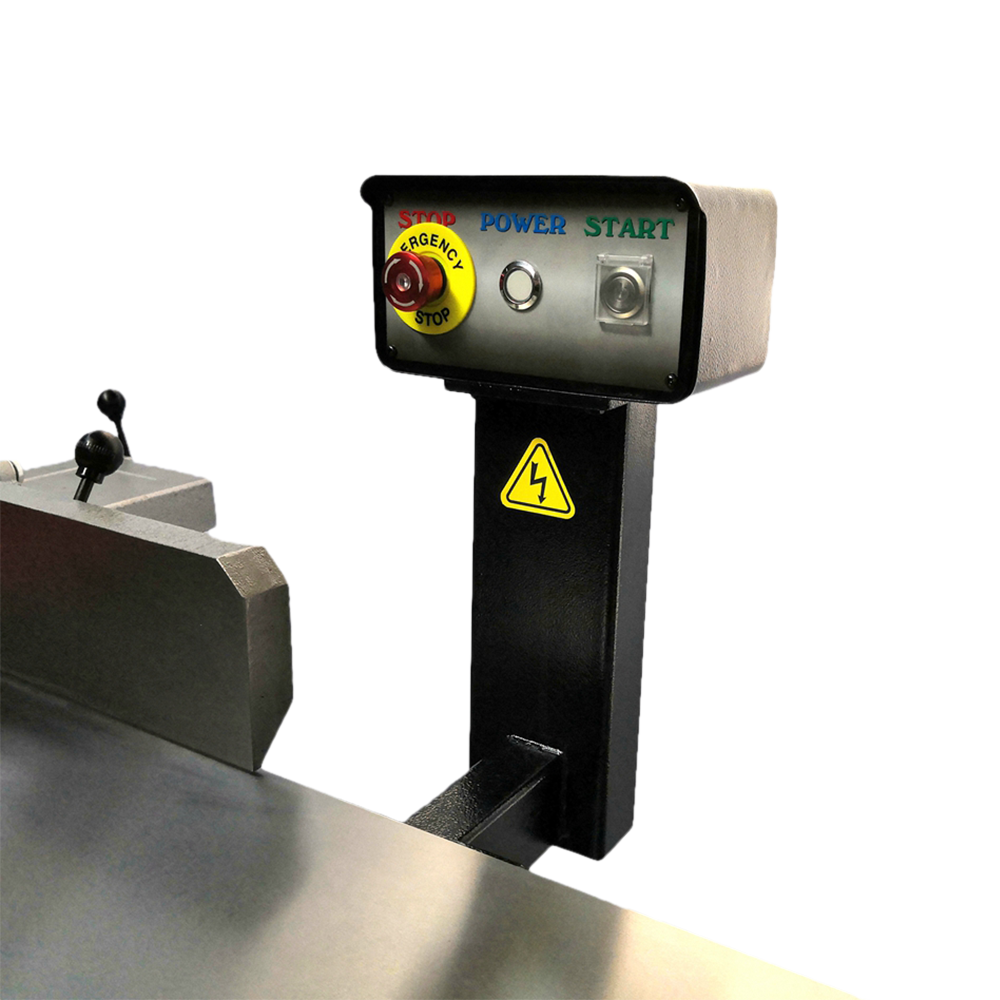

*С апреля 2025 года поставляется в комплектации с выключателем на штанге.

Мощность двигателя выходная 2,2 кВт, 400В

Мощность двигателя потребляемая (пусковой ток) 3,3 кВт (9А суммарно или 3А на 1 фазу)

Ширина реза 203 мм

Максимальная глубина реза 3,2 мм

Максимальная выборка фальца 12,7 мм

Частота вращения режущего вала 4800 об/мин, 19200 резов в минуту

Число ножей режущего вала 4

Размер ножей 205х20х3 мм

Диаметр режущего вала 78 мм

Длина стола 1800 мм

Длина подающего стола 880 мм

Длина приемного стола 880 мм

Ширина стола 200 мм

Высота стола от пола 795 мм

Размеры параллельного упора 889 х 124 мм

Угол наклона внутрь и наружу 45°

Фиксированные углы наклона 90°, 45° внутрь и наружу

Диаметр патрубка аспирации 100 мм

Магнитный выключатель C защитой от перегрузки

Размеры в упаковке (Д х Ш х В) 1850 х 450 х 300 мм (фуганок)

Размеры в упаковке (Д х Ш х В) 655 х 455 х 615 мм (станина)

Размеры станка в собранном виде (Д х Ш х В) 1850 x 845 x 1040 мм

Масса нетто / брутто 205 / 217 кг

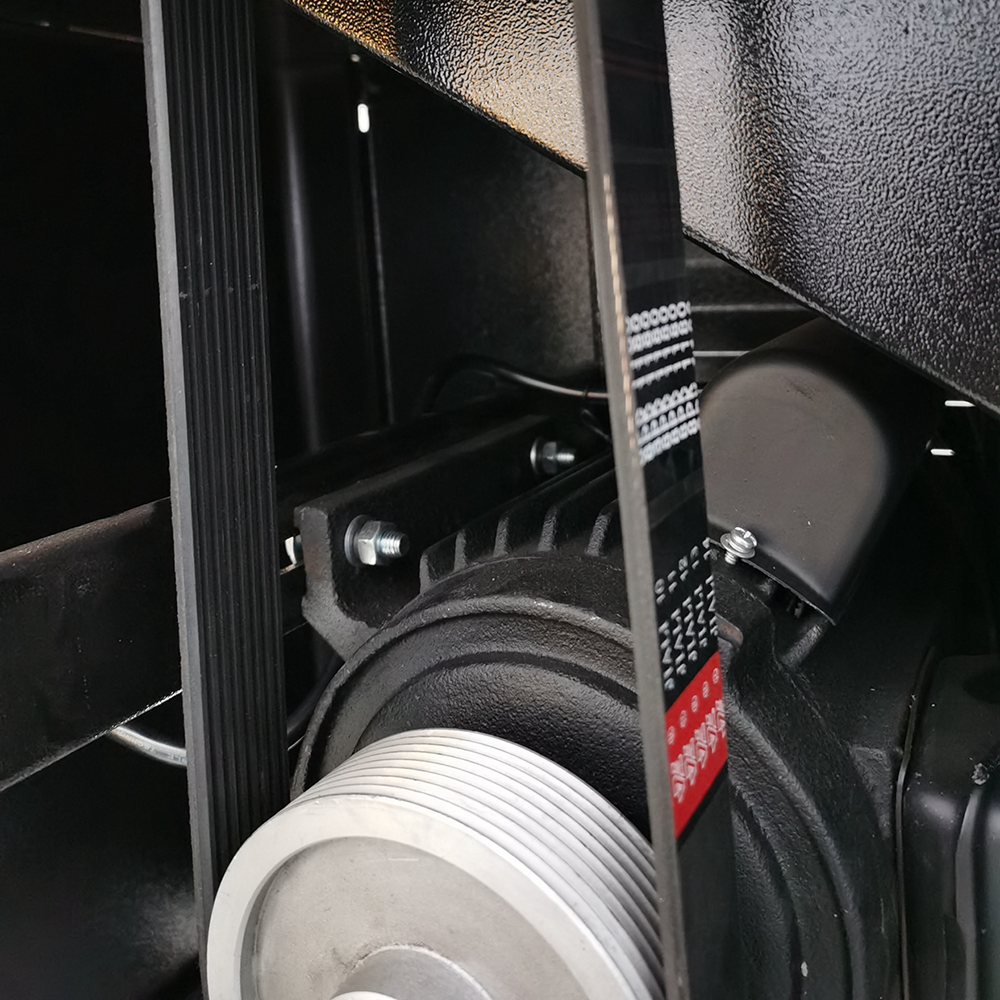

Запасной приводной ремень
Запасной комплект строгальных ножей

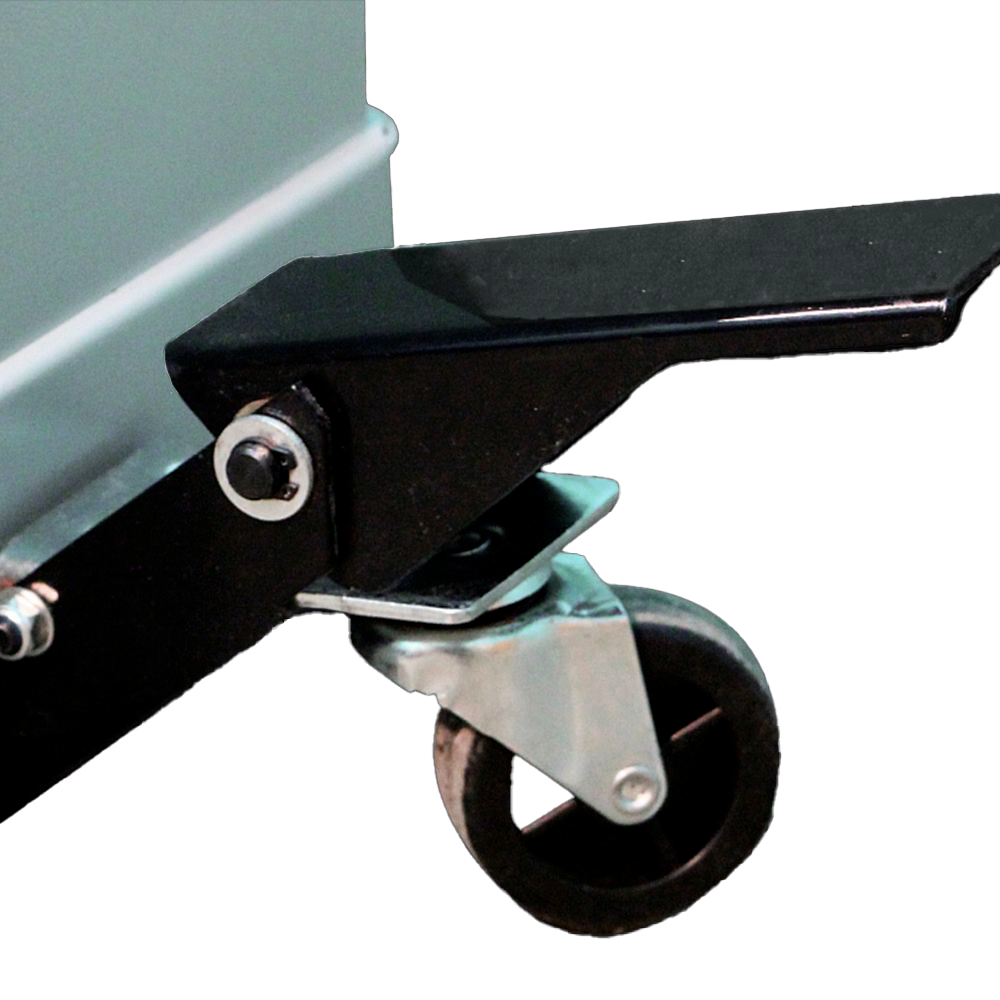

Мобильная база - корпус на колесах

Инструкция

Технический паспорт

Электрическая схема

Деталировка

Параметры заточки ножей

Сборка и настройка W0103FL

Обзор и сравнение фуговальных станков

Полная настройка фуговального станка на примере WARRIOR W0106

Установка вала Helical

Ставим вал HELLICAL на строгальный станок WARRIOR W0106FL

Замена вала на фуговальном станке | Шейперный вал хеликал для станка Warrior.

Последний обзор и отзыв Фуганка и Рейсмуса

Как строгает вал HELICAL, на фуганке WARRIOR W0103FL

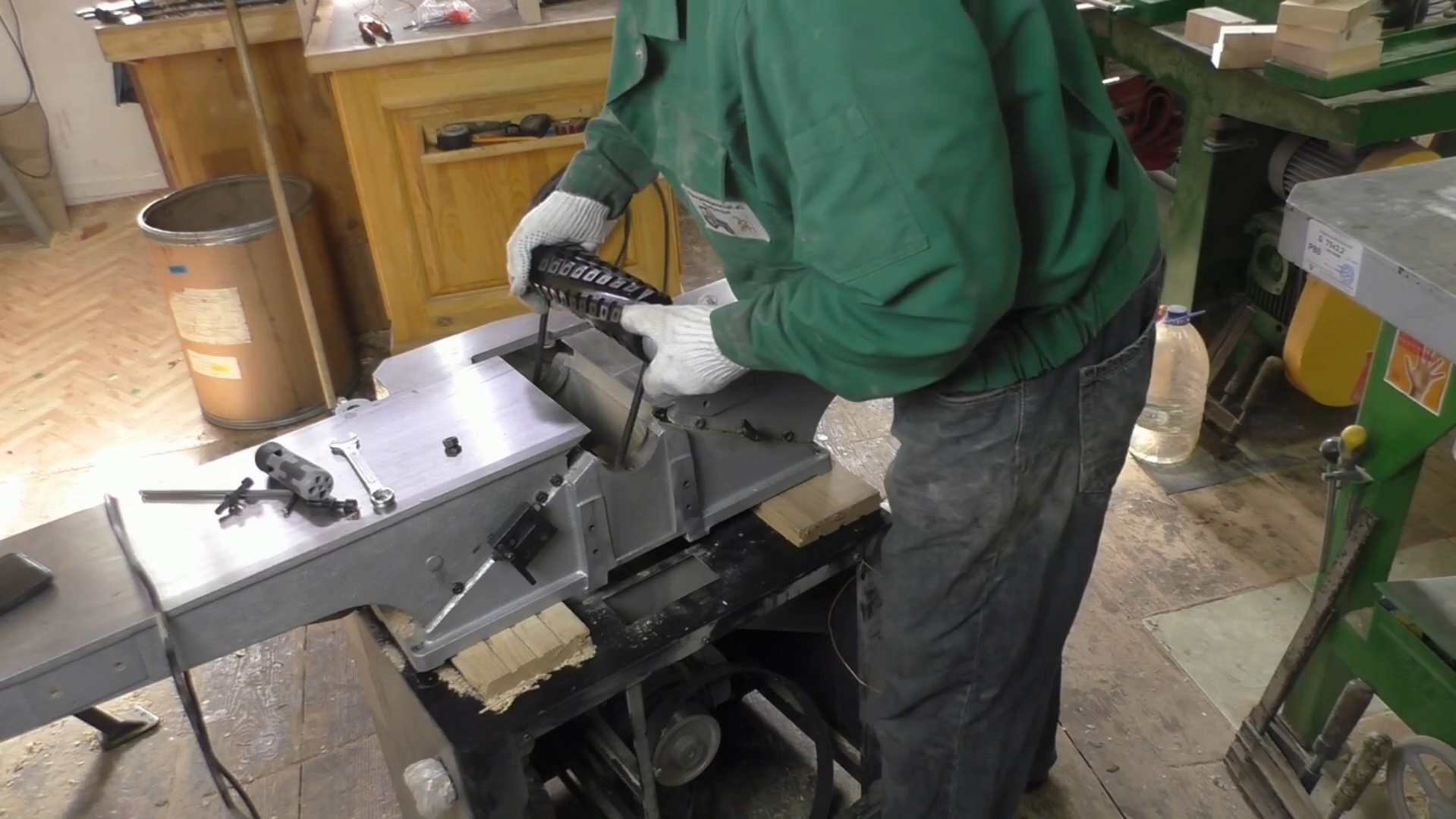

Устанавливаю спиральный вал Helical 200 мм, на фуганок - Warrior W0103FL

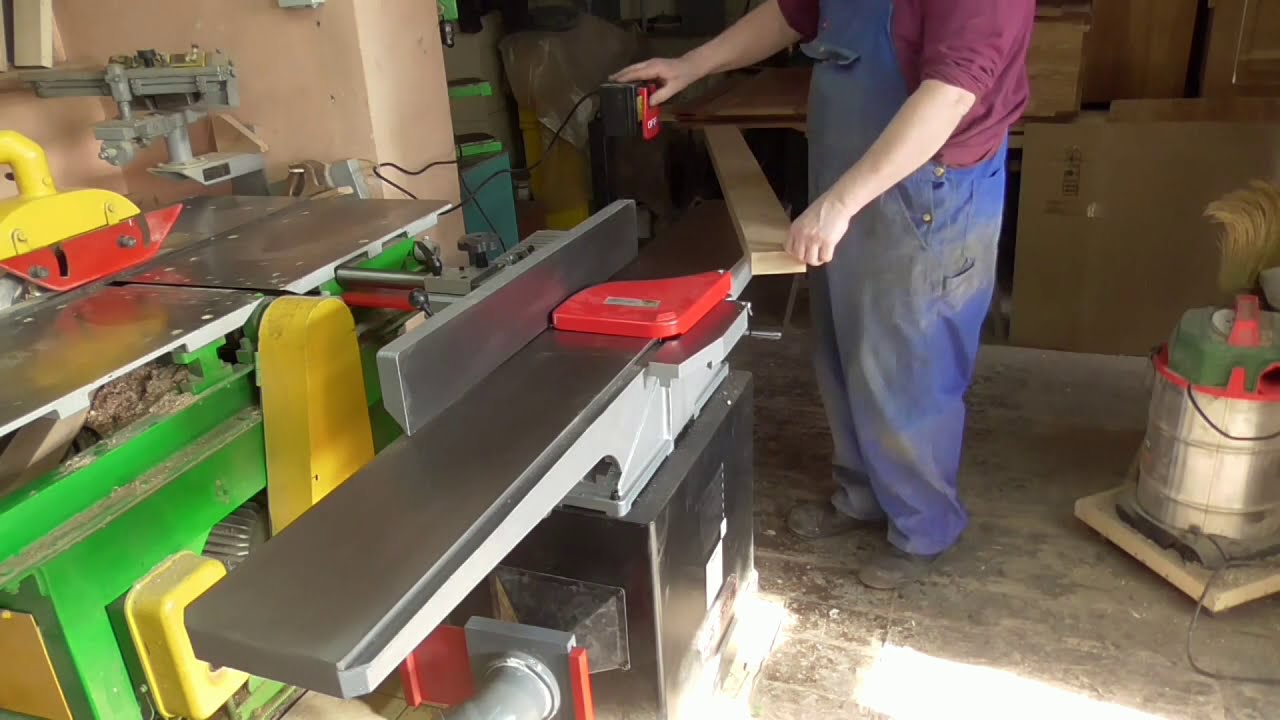

Фуговальный станок WARRIOR W0103FL

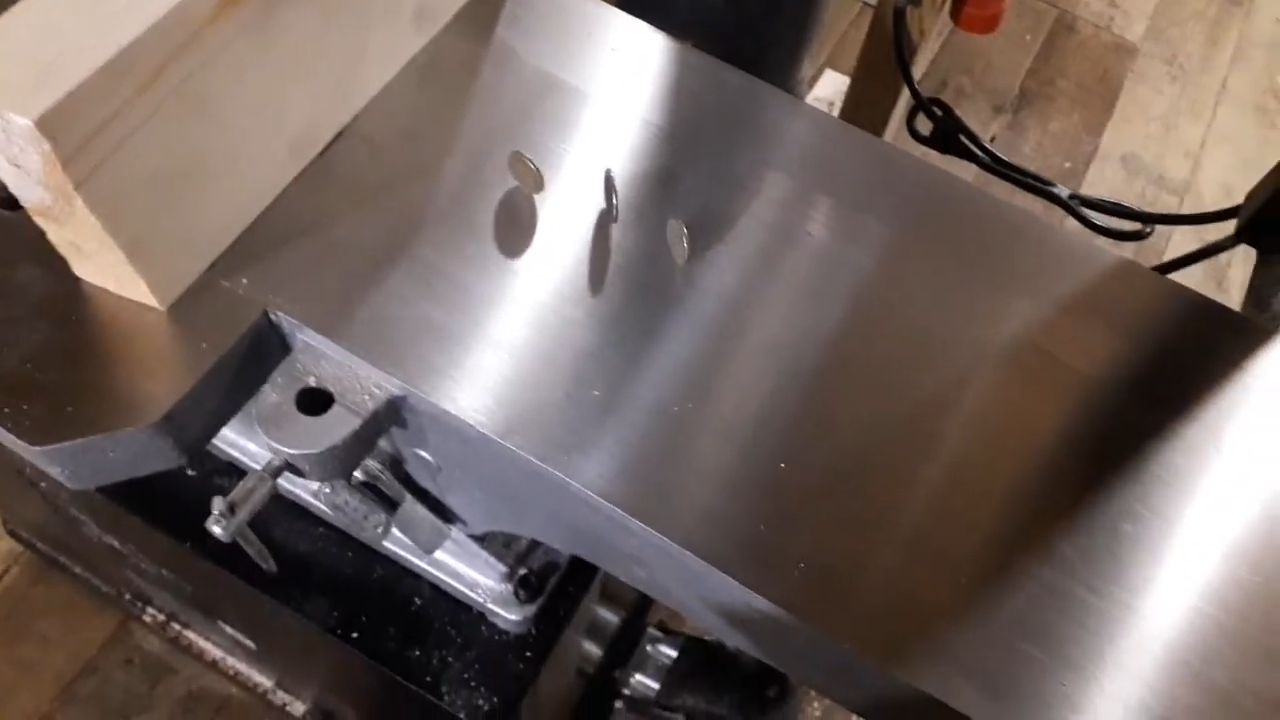

Фуганок WARRIOR W0103FL

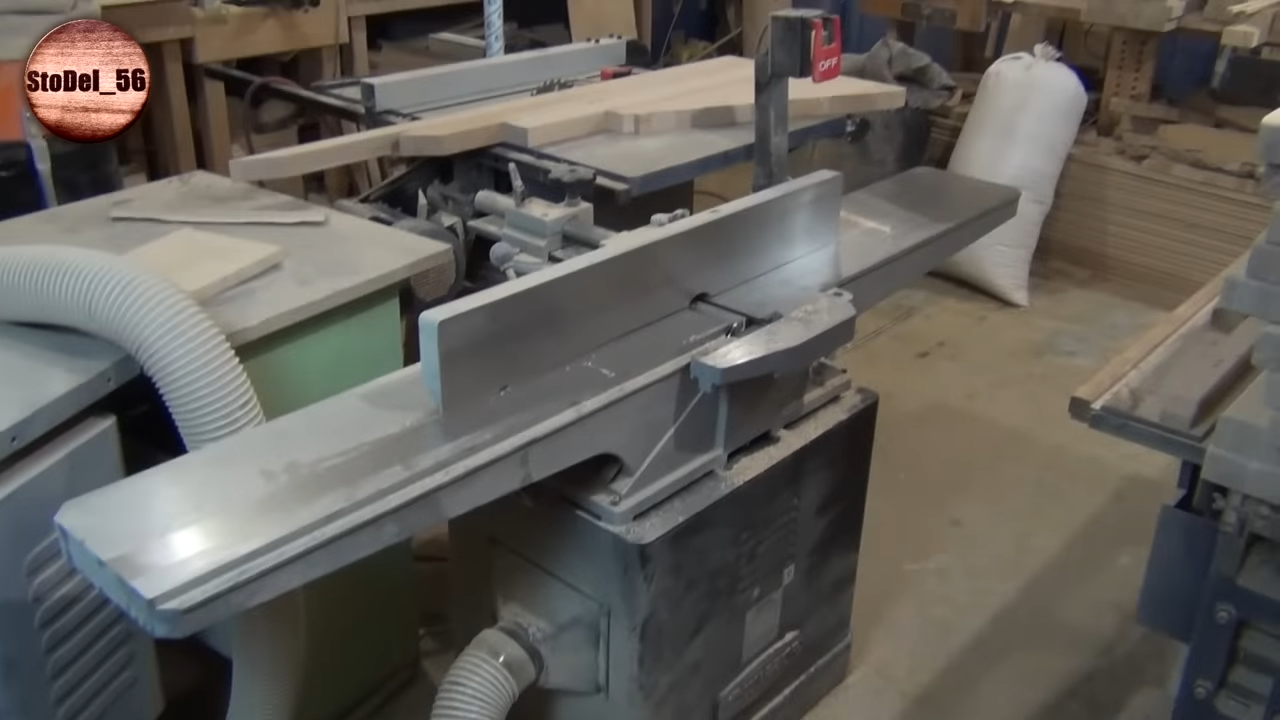

Фуганок Вариор 103-й Почти год эксплуатации, обзор

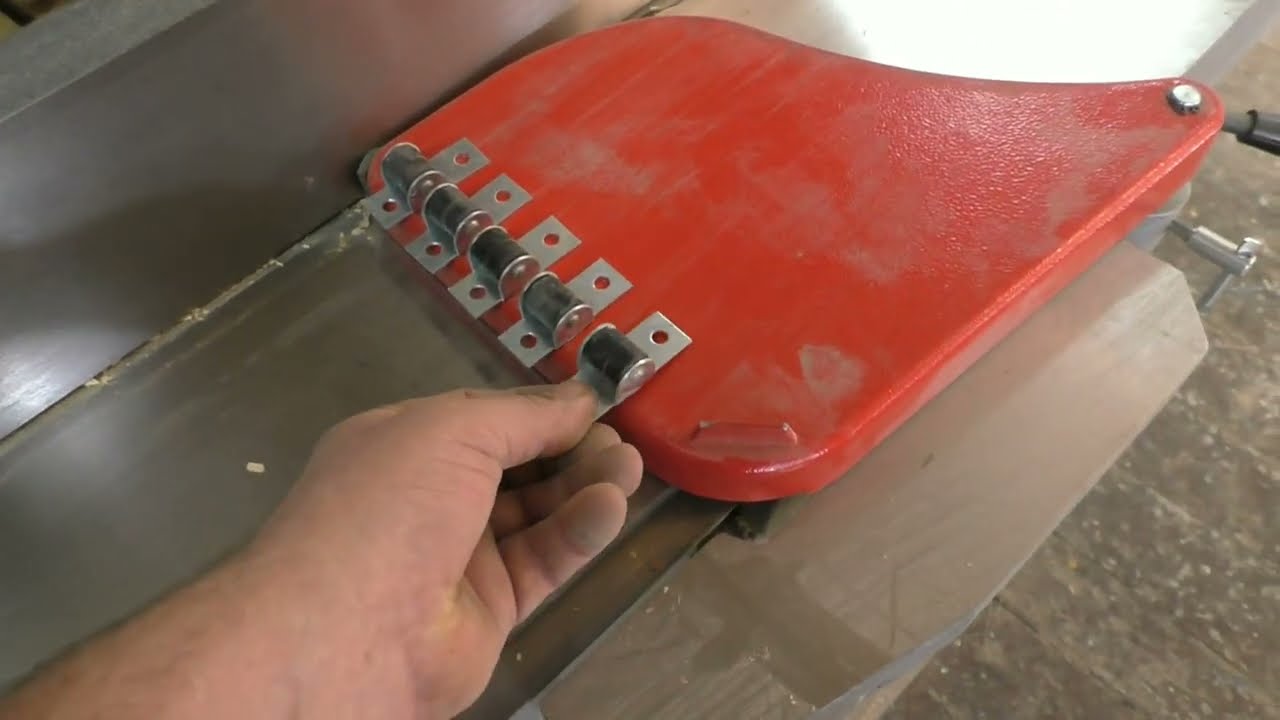

Фуговать стало значительно легче с этой доработкой фуганка WARRIOR W0103 FL

Фуганок WARRIOR W0103FL - 200 мм

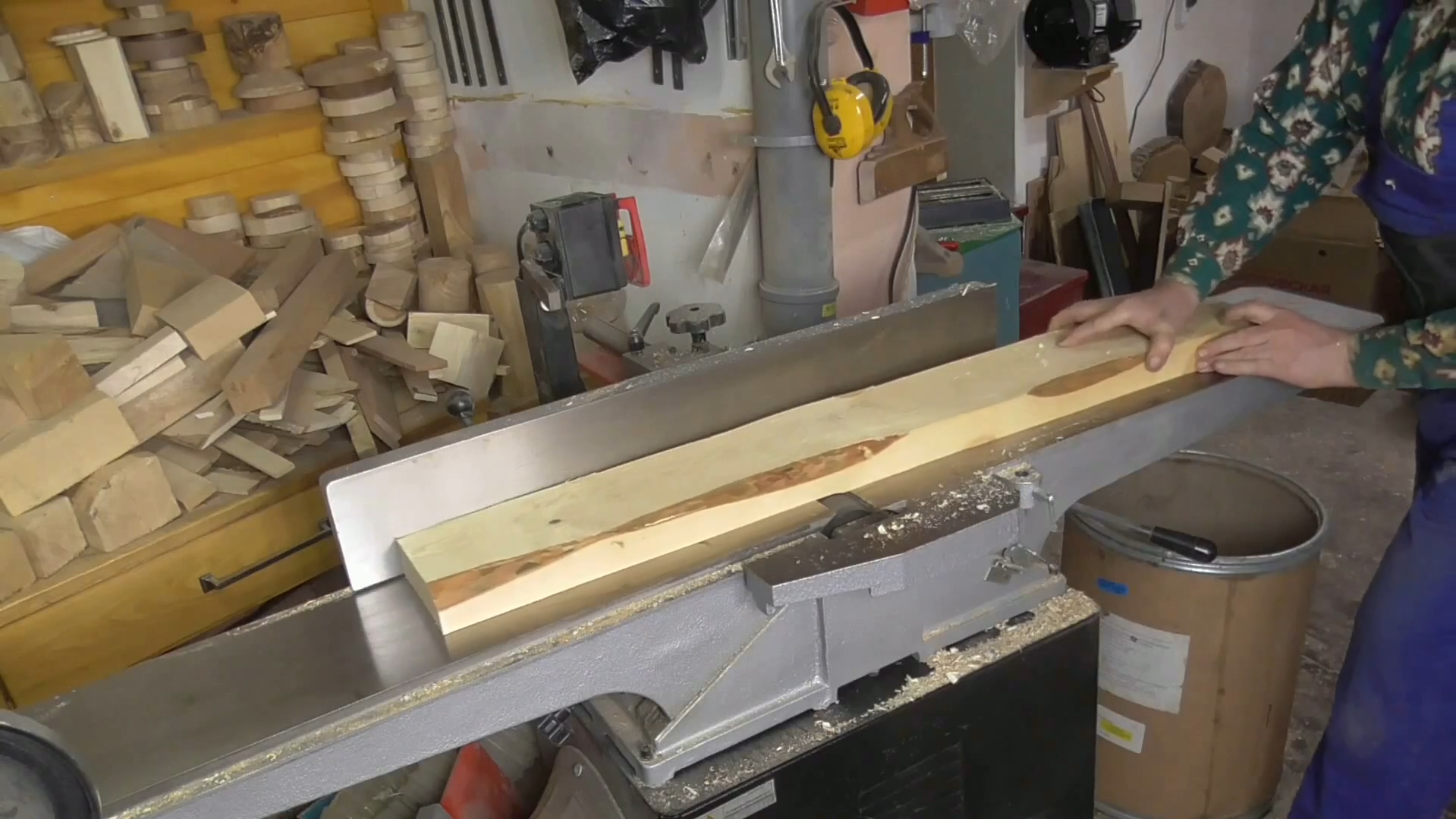

Фуганок WARRIOR W0103FL Прифуговка делянок

Удобное фугование кромок на доработанном параллельном упоре фуганка - WARRIOR W0103FL

Фуганок WARRIOR W0103FL. Небольшая модернизация

WARRIOR W0103FL станок фуговальный. Распаковка.

Доводим ножи. Фуганок WARRIOR W0103FL

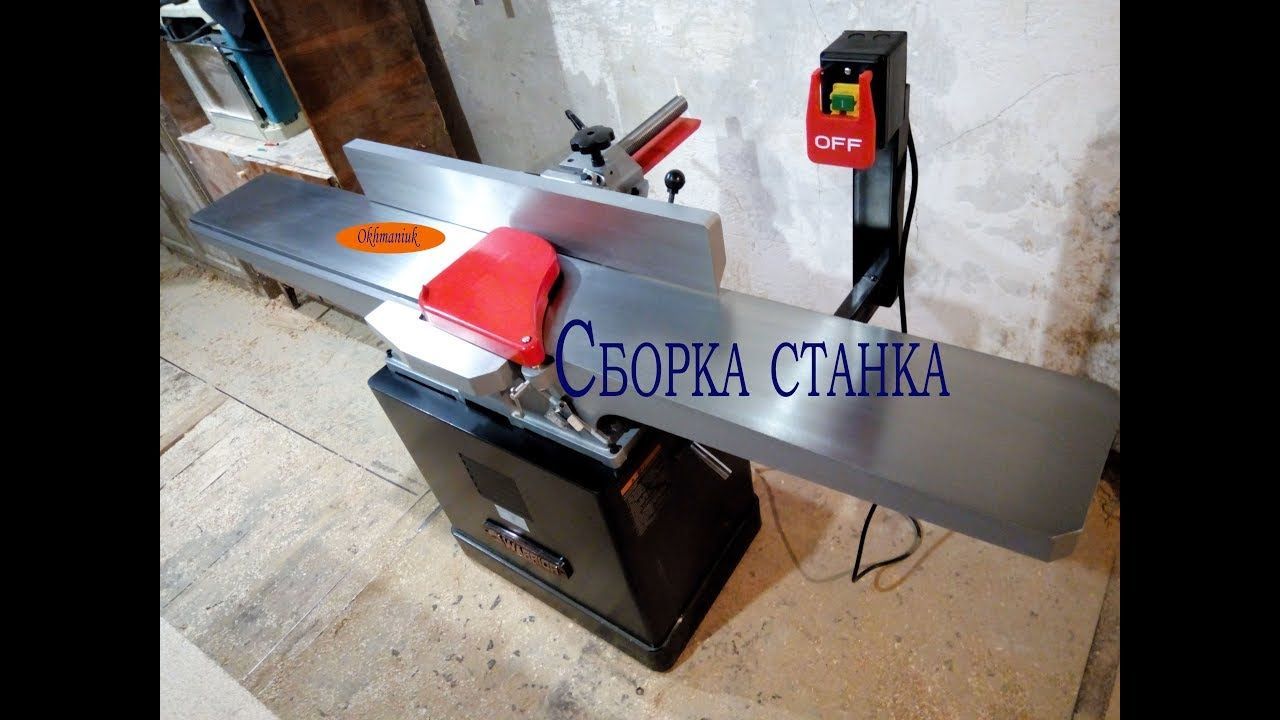

Фуганок WARRIOR W0103FL полная сборка, знакомство

Фуговальный станок WARRIOR W0103F. Сборка

Фуганок WARRIOR W0103FL

Фуговальные станки Warrior. Обзор и сравнение.

Warrior W0103 FL Фуговальный станок с механизмом быстрой регулировки

Фуганок WARRIOR W0103FL полная сборка, знакомство.

Фуговальный станок WARRIOR W0103F. Сборка

Доводим ножи. Фуганок WARRIOR W0103FL

WARRIOR W0103FL Станок фуговальный. Распаковка

Фуганок WARRIOR W0103FL. Небольшая модернизация.

Удобное фугование кромок на доработанном параллельном упоре фуганка - WARRIOR W0103FL.

Фуганок WARRIOR W0103FL - 200 мм

Фуговать стало значительно легче с этой доработкой фуганка WARRIOR W0103FL

Фуганок WARRIOR W0103FL

Фуговальный станок WARRIOR W0103FL

Устанавливаю спиральный вал Helical 200 мм, на фуганок - Warrior W0103FL

Последний обзор и отзыв Фуганка и Рейсмуса

Установка вала Helical

Фуговальные станки Warrior. Обзор и сравнение.

Warrior W0103 FL Фуговальный станок с механизмом быстрой регулировки

Устанавливаю спиральный вал Helical 200 мм на Warrior W0103FL

Как строгает вал HELICAL на фуганке WARRIOR W0103FL

Фуговальный станок WARRIOR W0103FL

Последний обзор и отзыв Фуганка и Рейсмуса

Фуганок Вариор 103-й Почти год эксплуатации, обзор

Все характеристики Основные Характеристики

Картинка
Название	JIB 22104 Фуговальный станок Купить	JIB 22104 Фуговальный станок (Комплект) Купить	JIB 22104 SC Фуговальный станок с сегментным валом Купить	JIB 22102 Фуговальный станок Купить	JIB 22102 Фуговальный станок (Комплект) Купить	JIB 22102 SC Фуговальный станок с сегментным валом Купить	JIB 22102 HL Фуговальный станок с валом Helical Купить	WARRIOR W0109DL Фуговальный станок Купить	WARRIOR W0109DL HL Фуговальный станок с валом Helical Купить	WARRIOR W0109D Фуговальный станок Купить	WARRIOR W0109D HL Фуговальный станок с валом Helical Купить	WARRIOR W0106FL Фуговальный станок Купить	WARRIOR W0106FL HL Фуговальный станок с валом Helical Купить	WARRIOR W0103FL 230В Фуговальный станок Купить	WARRIOR W0103FL HL 230В Фуговальный станок с валом Helical Купить	WARRIOR W0103FL 400В Фуговальный станок Купить	WARRIOR W0103FL HL 400В Фуговальный станок с валом Helical Купить	JIB WJ-6X55 Фуговальный станок Дисконт Купить	WARRIOR W0102 230В Фуговальный станок Купить	WARRIOR W0102 HL 230В Фуговальный станок с валом Helical Купить	WARRIOR W0102 400В Фуговальный станок Купить	WARRIOR W0102 HL 400В Фуговальный станок с валом Helical Купить
Цена	37 300 ₽	37 300 ₽	44 400 ₽	42 900 ₽	42 900 ₽	53 100 ₽	68 400 ₽	59 670 ₽	87 210 ₽	66 150 ₽	95 490 ₽	80 910 ₽	107 820 ₽	130 200 ₽	169 300 ₽	130 200 ₽	169 300 ₽	83 025 ₽	145 400 ₽	180 000 ₽	145 400 ₽	180 000 ₽
Номинальная потребляемая мощность	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	0,75 кВт	0,75 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	2,2 кВт	2,2 кВт	2,2 кВт	2,2 кВт,	1,1 кВт	2,2 кВт	2,2 кВт,	2,2 кВт	2,2 кВт
Номинальное напряжение, В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	230 В	400 В	400 В	230 В	230 В	230 В	400 В	400 В
Мобильная база в комплекте	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах
Ширина заготовки максимальная	156 мм	156 мм	156 мм	156 мм	156 мм	156 мм	156 мм	255 мм	255 мм	255 мм	255 мм	255 мм	255 мм	330 мм	330 мм	330 мм	330 мм	153 мм	305 мм	305 мм	305 мм	305 мм
Число ножей режущего вала	2	2	12	2	2	12		3		3		3		4		4		4	4		4
Режущий вал							Helical		Helical		Helical		Helical		Helical		Helical			Helical		Helical

Инструкция

Деталировка

Поменять запчасти

3 оценок

Оставить отзыв

Сергей Губенко

01.05.2024

Станком доволен. Резы получаются гладкими и чистыми. Планка для выборки фальца интегрирована в стол, что упрощает многие операции. Очень удобно, что не нужно докупать дополнительные аксессуары или проводить сложные настройки.
Роман Ермолаев

02.03.2024

Станок легко отрегулировать маховиком и рычагом. Можно быстро переходить между операциями без потери времени на настройку. Станок подойдет вам, если работаете часто и интенсивно.
Святослав Нимирович

01.09.2023

Низкий уровень шума при такой мощности двигателя. В целом, станок прост в управлении и надежен в работе.

Больше отзывов

Фуговальный станок WARRIOR W0103FL 400В – это мощное и профессиональное оборудование для обработки древесины, предназначенное для длительной и интенсивной работы. Двигатель мощностью 2,2 кВт работает от трехфазной сети 400 В, что обеспечивает высокую производительность и энергоэффективность. Потребляемая мощность составляет 3,3 кВт с пусковым током 9А (или 3А на каждую фазу), что делает станок надежным в условиях интенсивной эксплуатации.

Станок поддерживает ширину реза до 203 мм и глубину реза до 3,2 мм за один проход, что позволяет обрабатывать заготовки различных размеров. Режущий вал диаметром 78 мм с четырьмя ножами размером 205 х 20 х 3 мм вращается со скоростью 4800 об/мин, выполняя 19200 резов в минуту, что гарантирует гладкость и ровность поверхности. Максимальная выборка фальца составляет 12,7 мм, что добавляет универсальности в использовании.

Рабочий стол длиной 1800 мм и шириной 200 мм, состоящий из подающего и приемного столов по 880 мм каждый, обеспечивает удобство и стабильность при подаче заготовок. Высота стола от пола составляет 795 мм, что делает работу за станком комфортной. Параллельный упор размером 889 х 124 мм фиксируется под углами 90° и 45° внутрь и наружу, что позволяет выполнять угловые резы с высокой точностью.

Для поддержания чистоты на рабочем месте станок оснащен системой аспирации с патрубком диаметром 100 мм. В собранном виде станок имеет размеры 1850 х 845 х 1040 мм, что позволяет удобно разместить его в мастерской. В упаковке станок занимает две коробки размерами 1850 х 450 х 300 мм (для фуганка) и 655 х 455 х 615 мм (для станины), что упрощает транспортировку и установку. WARRIOR W0103FL 400В – это идеальный выбор для профессионалов, требующих высокой точности и надежности в обработке древесины.
