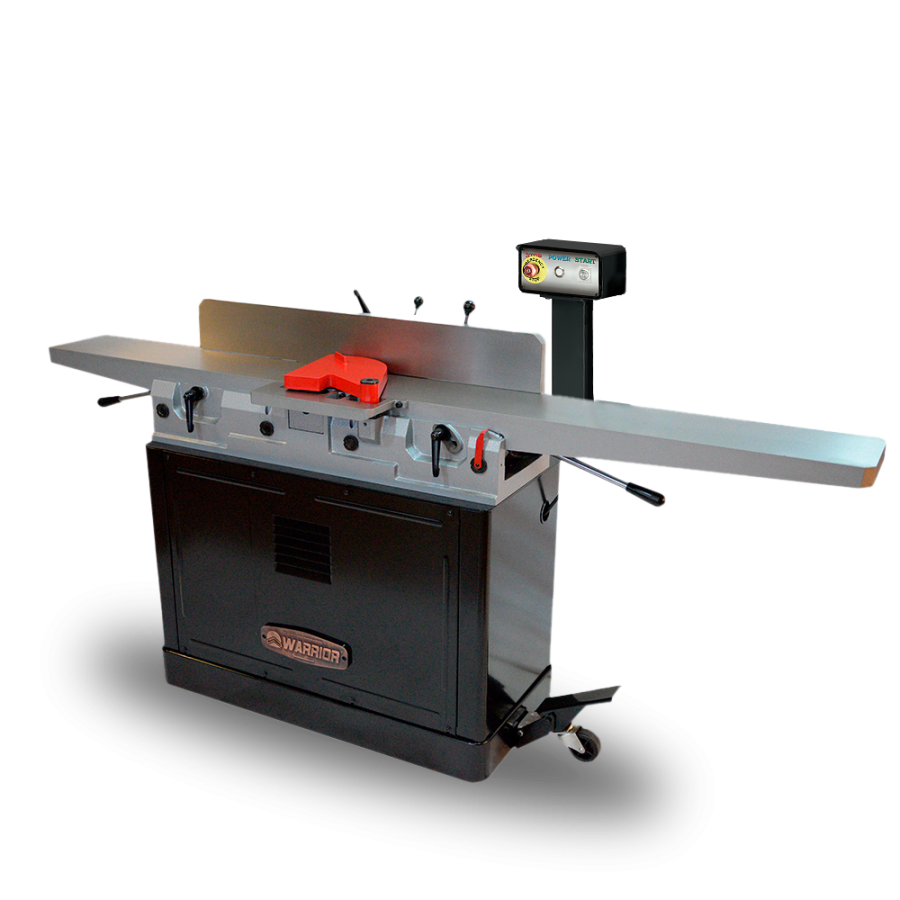

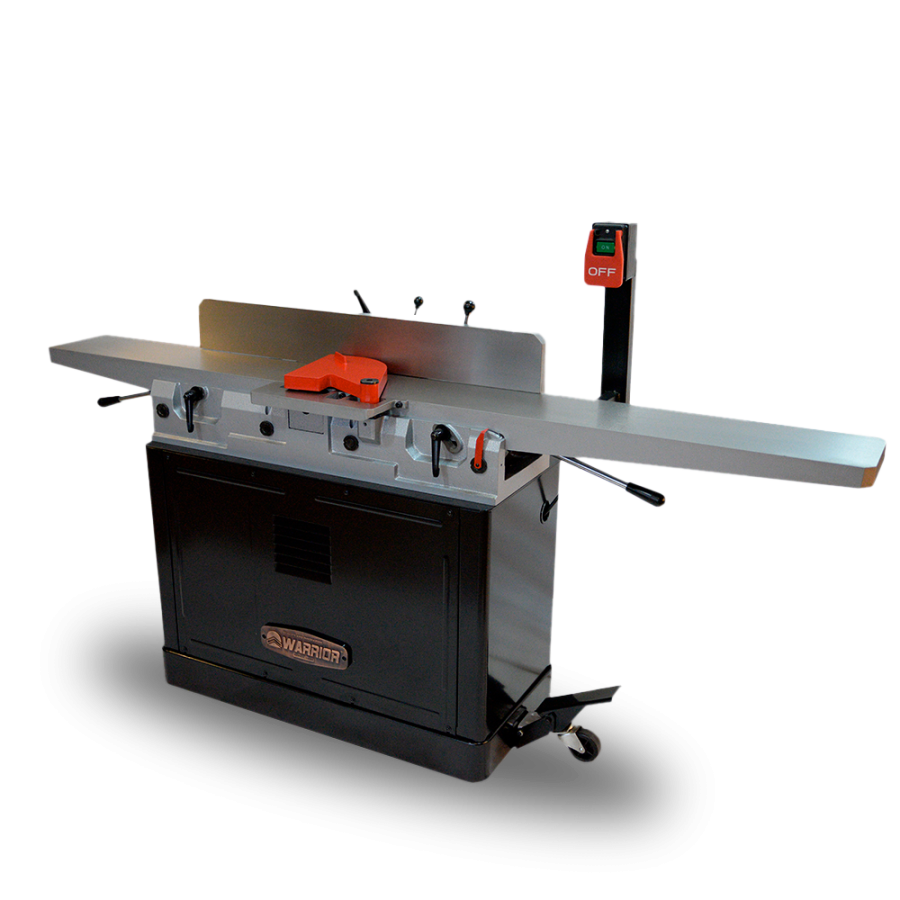

WARRIOR W0102 HL 230В Фуговальный станок с валом Helical

Name: WARRIOR W0102 HL 230В Фуговальный станок с валом Helical
Brand: Warrior
Availability: SoldOut
Rating: 5 (3 reviews)

Артикул: 0301010256000

по запросу

Снят с производства Аналогичные товары

Ширина стола 200 мм
Мощность двигателя 2,2 кВт
Вал Helical

Удлинённый подающий стол длиной 1105 мм обеспечивает высокоточную опору заготовки
Асинхронный двигатель повышенной выходной мощности 2,2 кВт 230 В
Уникальный опорный механизм с параллелограммом при подъёме и опускании столов обеспечивает перемещение кромки стола по дуге вокруг режущего вала. Равномерный и малый зазор с режущим ножом действует как более эффективный стружколом.
Чугу�...

Подробнее

Купить запчасти

Преимущества
Характеристики
Комплектация
Инструкции
Rutube
Дзен
Сравнение
Запчасти
Сервис
Отзывы

3
Описание

Удлинённый подающий стол длиной 1105 мм обеспечивает высокоточную опору заготовки
Асинхронный двигатель повышенной выходной мощности 2,2 кВт 230 В
Уникальный опорный механизм с параллелограммом при подъёме и опускании столов обеспечивает перемещение кромки стола по дуге вокруг режущего вала. Равномерный и малый зазор с режущим ножом действует как более эффективный стружколом.

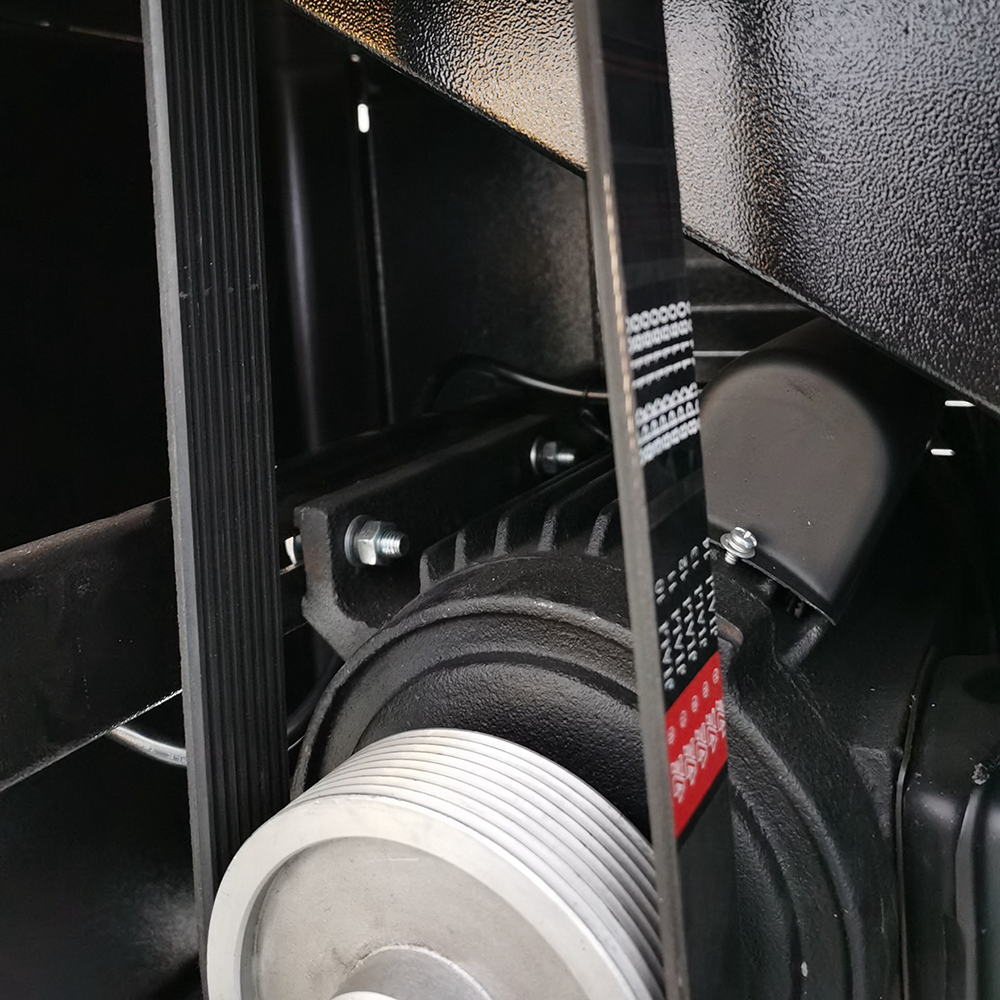

Чугун снижает вибрации, корпусная конструкция станины полностью закрывает двигатель и шкивы для защиты от опилок и стружки.

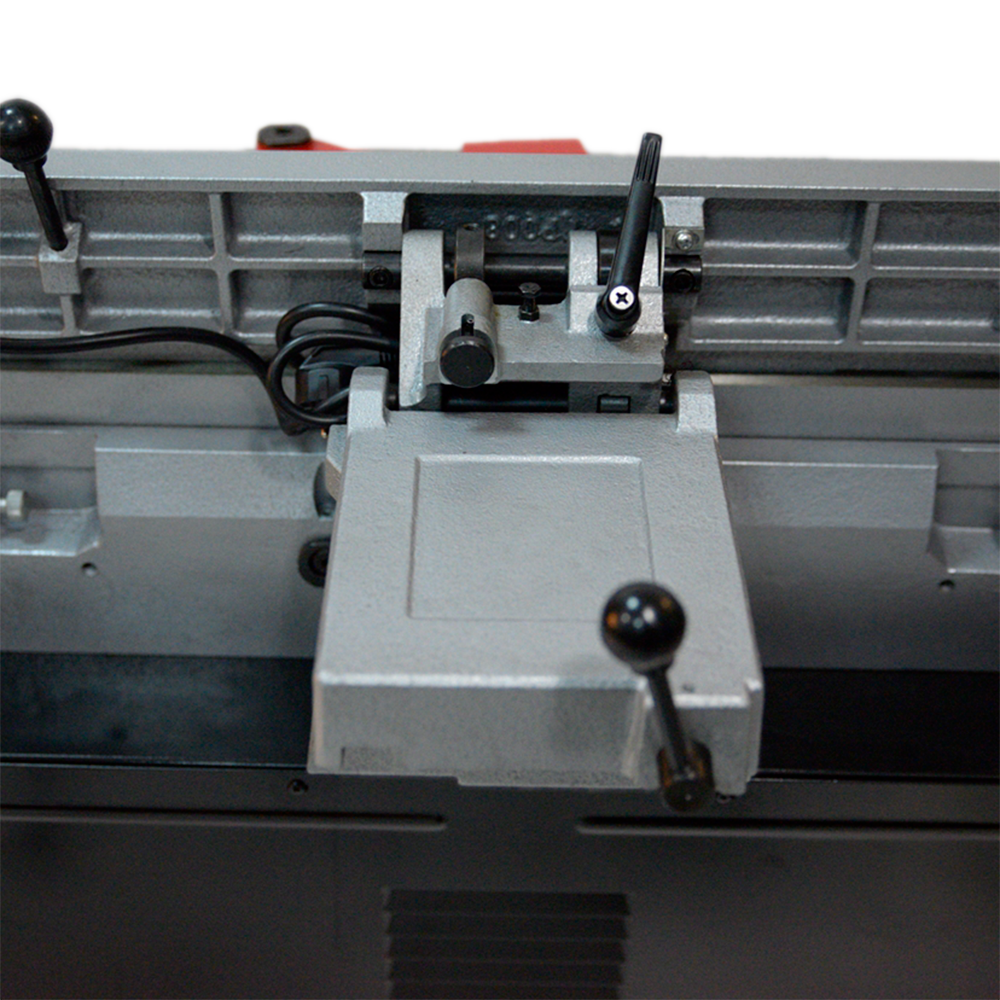

Чугунный параллельный упор специальной конструкции имеет увеличенную длину для обеспечения постоянного контакта по всему резу. Упор смонтирован по центру и работает как заднее ограждение на узких резах.

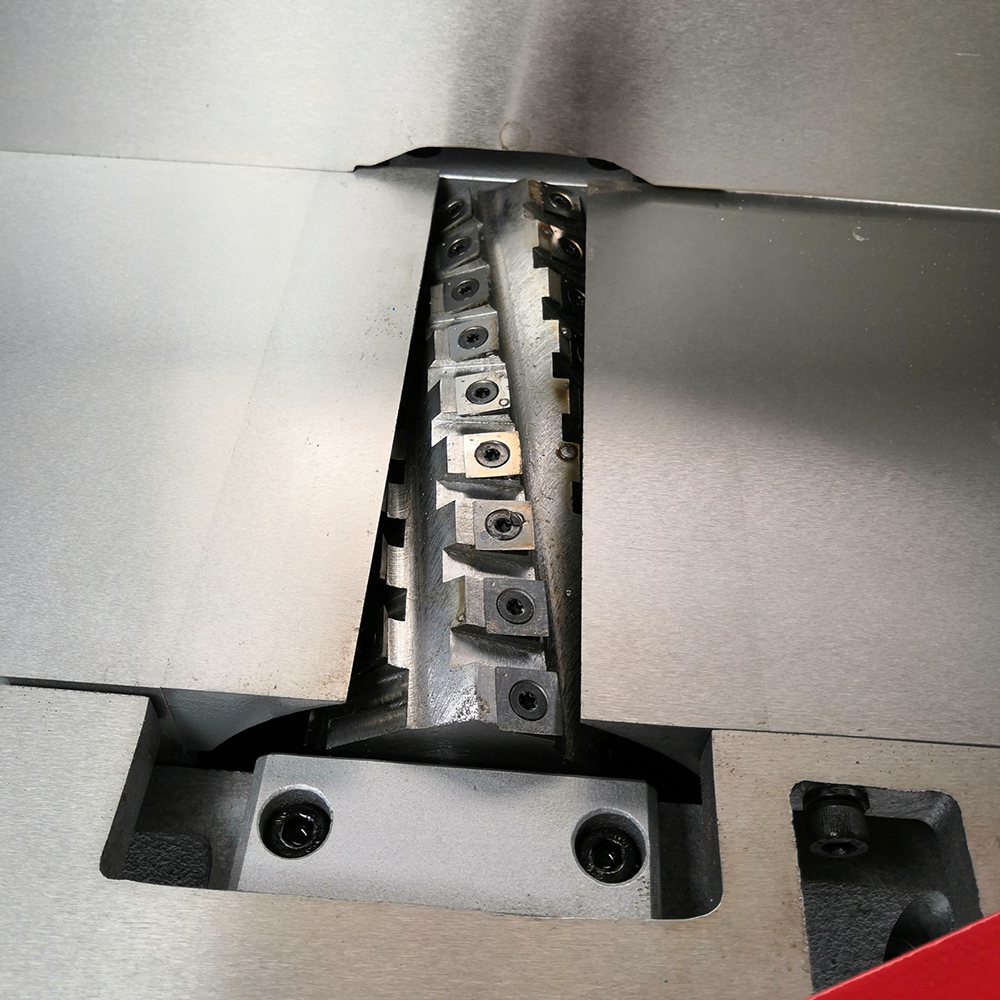

Модульный режущий вал обеспечивает чистый рез. Расположение регулировочных винтов обеспечивает простые замену и регулировку отдельных ножей. При необходимости смены режущего вала, можно быстро установить новый модуль .

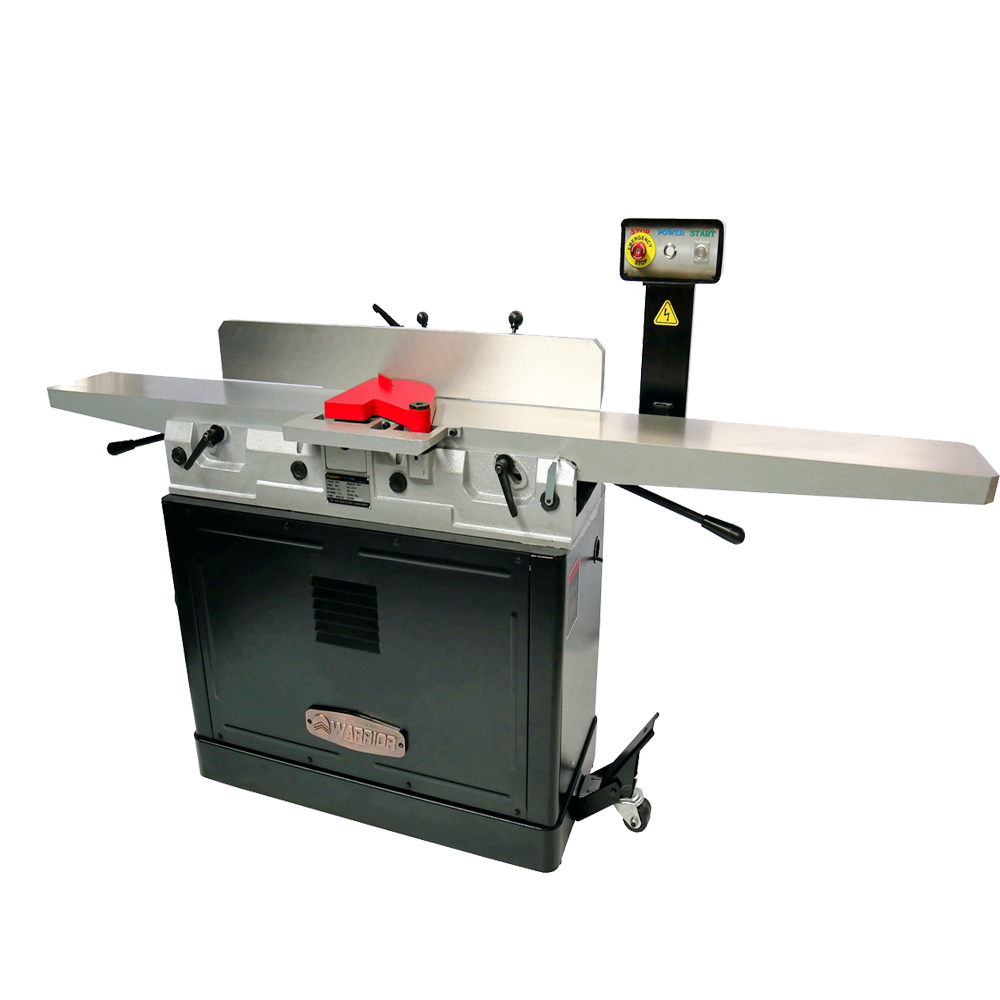

*С апреля 2025 года поставляется в комплектации с выключателем на штанге.

Мощность двигателя выходная 2,2 кВт, 230 В

Мощность двигателя потребляемая (пусковой ток) 3,3 кВт (15А)

Ширина реза 203 мм

Максимальная глубина реза 3 мм

Максимальная выборка фальца 12,7 мм

Частота вращения режущего вала 5200 об/мин

Режущий вал Спиральный вал Helical, 200 мм

Количество спиралей 6 шт

Размер ножей 15 х 15 х 2,5 мм

Диаметр режущего вала 80

Количество ножей 52 шт

Длина стола 1930 мм

Длина подающего стола 1105 мм

Длина приемного стола 790 мм

Ширина стола 305 мм

Высота стола от пола 840 мм

Размеры параллельного упора 910 х 127 мм

Угол наклона внутрь и наружу 45°

Фиксированные углы наклона 90°, 45° внутрь и наружу

Диаметр патрубка аспирации 100 мм

Размеры в упаковке (Д х Ш х В) 2010 х 450 х 235 мм (фуганок), 930 х 452 х 647 мм (станина)

Размеры станка в собранном виде (Д х Ш х В) 1930 x 640 x 1190 мм

Масса брутто 235 кг

Запасной приводной ремень
Мобильная база - корпус на колесах
Спиральный вал Helical с твердосплавными ножами

Инструкция

Технический паспорт

Деталировка

Параметры заточки ножей

Warrior W0102 Настройка фуговального станка с параллелограмным механизмом

Фуговальные станки Warrior. Обзор и сравнение.

Warrior W 0102 фуговальный станок с параллелограммным механизмом

Warrior W0102 Настройка фуговального станка с параллелограммным механизмом

Все характеристики Основные Характеристики

Картинка
Название	JIB BAS 250 Ленточнопильный станок (нет на складе)	JIB BAS 250 (без подставки) (нет на складе)	JIB BAS 312 Ленточнопильный станок Купить	Токарный станок JIB WL1018 (нет на складе)	Ленточнопильный станок JIB BS16N (нет на складе)	JIB MBS 400 400В Ленточнопильный станок (нет на складе)	Ленточнопильный станок JIB BS10 (нет на складе)	Ленточнопильный станок JIB BS12 (нет на складе)	Ленточнопильный станок JIB BS14 (нет на складе)	Ленточная пила LAGUNA 14\|12 Купить	Ленточная пила LAGUNA 14\|BX (нет на складе)	Ленточная пила LAGUNA 18\|BX (нет на складе)	Ленточнопильный станок JIB BS14A (нет на складе)	Ленточнопильный станок JIB BS18 (нет на складе)	Ленточнопильный станок JIB BS20N (нет на складе)	Круглопильный станок HARVEY HW110LGE (нет на складе)	Круглопильный станок HARVEY HW110S (нет на складе)	JIB 7255D-2 Торцовочная пила Купить	Форматно раскроечный JIB MJ12II - 3200 (нет на складе)	JIB 7255D-2E Торцовочная пила (нет на складе)	Круглопильный станок WARRIOR W0706L (нет на складе)	Шлифовальный станок JIB SD12 (нет на складе)	Фуговально-рейсмусовый станок JIB MP250QM Купить	Ленточнопильный станок HARVEY HW614E (нет на складе)	JIB WL1218B Токарный станок (нет на складе)	Токарный станок HARVEY T-40 (нет на складе)	Круглопильный станок JIB MJ10-700 (нет на складе)	Токарные станки JIB WL1218 и JIB WL1018 Купить	Токарный станок HARVEY T-50 (нет на складе)	Токарный станок HARVEY T-60 (нет на складе)	Круглопильный станок WARRIOR W0703 (нет на складе)	Круглопильный станок WARRIOR W0703F (нет на складе)	JIB WL1218VDB Токарный станок Купить	Ленточнопильный станок HARVEY HW616E (нет на складе)	JIB M320 Токарный станок (нет на складе)	JIB W0903X Токарный станок (нет на складе)	JIB W0901 Токарный станок (нет на складе)	Круглопильный станок WARRIOR W0705L Купить	Ленточнопильный станок HARVEY HW618E (нет на складе)	Фуговальный станок WARRIOR W0108 Купить	WARRIOR W0109DL Фуговальный станок (нет на складе)	WARRIOR W0109D Фуговальный станок (нет на складе)	WARRIOR W0109D HL Фуговальный станок с валом Helical (нет на складе)	WARRIOR W0106FL Фуговальный станок Купить	Фуговальный станок LAGUNA SHEARTEC II PP6 (нет на складе)	Фуговальный станок LAGUNA SHEARTEC II PP6 HL Купить	Ленточнопильный станок HARVEY C-14VS (нет на складе)	WARRIOR W0103FL 230В Фуговальный станок (нет на складе)	WARRIOR W0103FL HL 230В Фуговальный станок с валом Helical (нет на складе)	WARRIOR W0103FL 400В Фуговальный станок (нет на складе)	WARRIOR W0103FL HL 400В Фуговальный станок с валом Helical (нет на складе)	Рейсмусовый станок WARRIOR W0205 (нет на складе)	Рейсмусовый станок WARRIOR W0205 HL (нет на складе)	Фуговальный станок LAGUNA SHEARTEC II PP8 230В Купить	Фуговальный станок LAGUNA SHEARTEC II PP8 HL 230В (нет на складе)	Фуговальный станок LAGUNA SHEARTEC II PP8 400В (нет на складе)	Фуговальный станок LAGUNA SHEARTEC II PP8 HL 400В (нет на складе)	Рейсмусовый станок WARRIOR W0202 Купить	Фуговальный станок WARRIOR W0101 (нет на складе)	WARRIOR W0702L (нет на складе)	Шлифовальный станок WARRIOR W0506 Купить	Фуговальный станок WARRIOR W0100 Купить	Ленточнопильный станок HARVEY C-16VS (нет на складе)	Фрезерный станок WARRIOR W0403F (нет на складе)	Фрезерный станок WARRIOR W0401 230В (нет на складе)	Фрезерный станок LAGUNA 4 Купить	Фуговально - рейсмусовый станок WARRIOR AD30 Купить	WARRIOR W0102 230В Фуговальный станок (нет на складе)	WARRIOR W0102 HL 230В Фуговальный станок с валом Helical (нет на складе)	WARRIOR W0102 HL 400В Фуговальный станок с валом Helical (нет на складе)	WARRIOR W0102 400В Фуговальный станок (нет на складе)	JIB 25101 230B Круглопильный станок Купить	Ленточнопильный станок HARVEY C-18VS (нет на складе)	Барабанный шлифовальный станок LAGUNA SUPERMAX 19-38 (нет на складе)	Шлифовальный станок Laguna DB 12\|6 Купить	JIB 25101 400B Круглопильный станок Купить	Шлифовальный станок LAGUNA SS\|14 (нет на складе)	Осциллирующий шлифовальный станок Laguna 6\|89T (нет на складе)	Круглопильный станок HARVEY HW110WSE Купить	Устройство для вытачивания сфер JIB WL330 Купить	Автоподатчик HARVEY V-380 Купить	Автоподатчик HARVEY V-480 Купить	Автоподатчик HARVEY V-880 Купить	Барабанный шлифовальный станок LAGUNA SUPERMAX 16-32 (нет на складе)	Круглопильный санок LAGUNA F2 FUSION Купить	Пила циркулярная LAGUNA F3 FUSION Купить	Круглопильный станок WARRIOR W0705 (нет на складе)	Круглопильный станок WARRIOR W0706 (нет на складе)	Барабанный шлифовальный станок LAGUNA SUPERMAX 25-50 (нет на складе)
Цена			61 500 ₽							150 000 ₽								12 800 ₽					0 ₽					0 ₽					43 650 ₽					0 ₽		0 ₽				97 500 ₽		190 000 ₽								240 000 ₽				170 000 ₽			47 000 ₽	194 700 ₽				309 000 ₽	0 ₽					145 000 ₽			75 000 ₽	145 000 ₽			0 ₽	0 ₽	0 ₽	0 ₽	0 ₽		214 000 ₽	269 000 ₽
Номинальная потребляемая мощность	0,37 кВт, 230 В	0,37	0,55 кВт, 230 В	0,37	1,5	1,5 кВт	0,37	0,55	0,75	1,29 кВт	1,84 кВт	2,21 кВт	0,75	2,2	2,2		4	2 кВт	3,8	2 кВт	1,5	0,55	1,5		230 В/50 Гц/1 фазный/0,6 кВт		2,0				1,5	1,8	230 В/50 Гц/1 фазный/0,55 кВт		0,55 кВт	0,75 кВт	1,5 кВт	1,5		0,75	0,75 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт		2,2 кВт	2,2 кВт	2,2 кВт	2,2 кВт,	2,2 кВт	2,2 кВт	2,21 кВт	2,21 кВт			Верхний: 2,2, нижний: 1,5	3,7 кВт	1,8	0,55 кВт	3,7 кВт		1,5	2,2 кВт	2,2 кВт	2,2	2,2 кВт	2,2 кВт,	2,2 кВт	2,2 кВт	1,5 кВт		1,29 кВт	1,1 кВт	2,25 кВт	0,88 кВт	1,1 кВт		0.55				1,1 кВт	1,29 кВт	2,21 кВт	1,8 кВт	1,5 кВт	1,29 кВт
Номинальное напряжение, В	230 В		230 В			400 В				230 В	230 В	230 В						230 В		230 В					230 В								230 В		230 В	230 В	230 В				230 В	230 В	230 В	230 В	230 В	230 В		230 В	230 В	400 В	400 В	230 В	230 В	230 В	230 В			230 В	400 В		230 В	400 В			230 В	230 В		230 В	230 В	400 В	400 В	230 В		230 В	230 В	400 В	230 В	230 В						230 В	230 В	230 В	230 В	230 В	230 В
Посадочный диаметр диска																		30 мм		30 мм																																																				30 мм				30 мм									30 / 16 мм	30 / 16 мм	30 / 16 мм	30 / 16 мм
Максимальная ширина пазовальных фрез (дисков ДАДО)																	да		нет		да						нет				да	да						да																						да												20,6 мм				20,6 мм									19 мм	19 мм	22 мм	22 мм
Максимальная глубина пиления при 90°																																																																								82 мм				82 мм									80 мм	80 мм	79 мм	79 мм
Расширители стола																																																				Чугун	Чугун																			Чугун				Чугун									Чугун	Чугун	Чугун	Чугун
Мобильная база в комплекте	Нет		В комплектацию не входит и приобретается отдельно.			В комплектацию не входит и приобретается отдельно.				В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.																													Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Есть	Есть		Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Есть	Есть	Есть	Есть	Есть	Есть		Есть			Есть			Есть			Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Есть				Нет									Есть	Есть	Есть	Есть
Высота распиловки	120 мм		180 мм			305 мм				330 мм	330 мм	406,4 мм
Диаметр маховика	254 мм		312 мм			426 мм				361 мм	361 мм	474 мм
Тип узла поддержки	Подшипники		Подшипники			Вращающиеся твердосплавные сухари европейского типа				Керамические направляющие	Керамические направляющие	Керамические направляющие
Толщина заготовки максимальная																							200																													152 мм	152 мм					150									200							102 мм										76,2 мм					100 мм
Ширина заготовки максимальная	245 мм		305 мм			416 мм						463 мм											250																	150	255 мм	255 мм	255 мм	255 мм	153 мм	153 мм		330 мм	330 мм	330 мм	330 мм	406 мм	406 мм	203 мм	203 мм			400	320 мм			420 мм					300	305 мм	305 мм	305 мм	305 мм			965,2 мм (2 прохода)										813 мм					1270 мм
Расположение двигателя																																																				Сверху	Сверху
Число ножей режущего вала																																									3	3		3				4		4																		4			4
Режущий вал																																											Helical						Helical		Helical																		Helical	Helical
Максимальный диаметр режущего инструмента																																																																	200 мм	200 мм
Перемещение шпинделя																																																																	90 мм	100 мм
Частота вращения																																																																	3500/7000 об/мин	10000 / 8000 / 6000 / 4000 об/мин
Цифровой индикатор																																																																																				Есть
Система защиты от перегрузки (прижогов)																																																																										Есть										Есть					Есть
Расстояние между центрами																									450 мм								450 мм		510 мм	1016 мм	1067 мм
Глубина пиления при 90° x 0°																		70 x 140 мм		70 x 140 мм
Расстояние между центрами с удлинением																									1070 мм								1070 мм
Скорость шпинделя																									370/650/1000/1500/2200/3250 об/мин								500-1800 об/мин (низкий диапазон) 1000-3800 об/мин (высокий диапазон)		250-3850 об/мин	600-2200 об/мин	100-1300 об / мин (низкий диапазон); 250-3200 об / мин (высокий диапазон)
Глубина пиления при 90° x 45°																		70 x100 мм		70 x100 мм
Максимальный диаметр обработки над станиной																									305 мм								305 мм		320 мм	356 мм	400 мм
Глубина пиления при 45° x 0°																		35 x 140 мм		35 x 140 мм
Бесступенчатая регулировка оборотов																																	Есть		Есть	Есть	Есть
Глубина пиления при 45° x 45°																		35 x 100 мм		35 x 100 мм

Инструкция

Деталировка

Поменять запчасти

3 оценок

Оставить отзыв

Сергей Коняев

17.04.2024

От станка по такой цене ждешь в первую очередь качественного реза и надежной работы двигателя. WARRIOR не подкачал. Работает больше года без проблем.
Константин Тополев

09.02.2024

Со станком работаю давно. О его мощности и качестве сборки уже сказано много. Отдельно отмечу спиральный вал Helical - рез у него получается ровным, а качество металлических ножей очень достойное.
Дамир Сергеев

20.12.2023

Невероятно мощный станок. Фугует любую древесину и пиломатериалы. Функциональный параллельный упор очень упрощает работу.

Больше отзывов

Фуговальный станок WARRIOR W0102 HL 230В с валом Helical – это профессиональный инструмент для высокоточной обработки древесины. С мощным двигателем на 2,2 кВт и потребляемой мощностью 3,3 кВт (пусковой ток 15А), станок обеспечивает стабильную и надежную работу даже при интенсивных нагрузках, подключаясь к сети 230 В.

Этот станок оснащен спиральным валом Helical диаметром 80 мм и длиной 200 мм, на котором расположены 52 ножа размером 15 х 15 мм. Такая конструкция обеспечивает ровную и чистую обработку с минимальными вибрациями и сниженным уровнем шума. Частота вращения режущего вала составляет 5200 об/мин, что позволяет достичь высокой точности и качества реза. Максимальная ширина реза составляет 203 мм, а глубина – 3 мм за один проход. Кроме того, станок поддерживает выборку фальца до 12,7 мм, что делает его универсальным для различных задач.

Рабочий стол длиной 1930 мм и шириной 305 мм состоит из подающего и приемного столов (длиной 1105 мм и 790 мм соответственно), что обеспечивает удобство и комфорт при обработке длинных заготовок. Высота стола от пола составляет 840 мм, создавая оптимальные условия для работы. Параллельный упор размером 910 х 127 мм фиксируется под углами 90° и 45° внутрь и наружу, что добавляет точности при выполнении угловых резов.

Для поддержания чистоты на рабочем месте станок оснащен патрубком аспирации диаметром 100 мм, что обеспечивает эффективное удаление опилок. В собранном виде станок имеет габариты 1930 х 640 х 1190 мм, что позволяет удобно разместить его в мастерской. В упаковке станок поставляется в двух коробках (2010 х 450 х 235 мм для фуганка и 930 х 452 х 647 мм для станины), что облегчает транспортировку и установку. WARRIOR W0102 HL 230В – это идеальный выбор для профессионалов, которым требуется высокая точность, надежность и качество обработки древесины.
