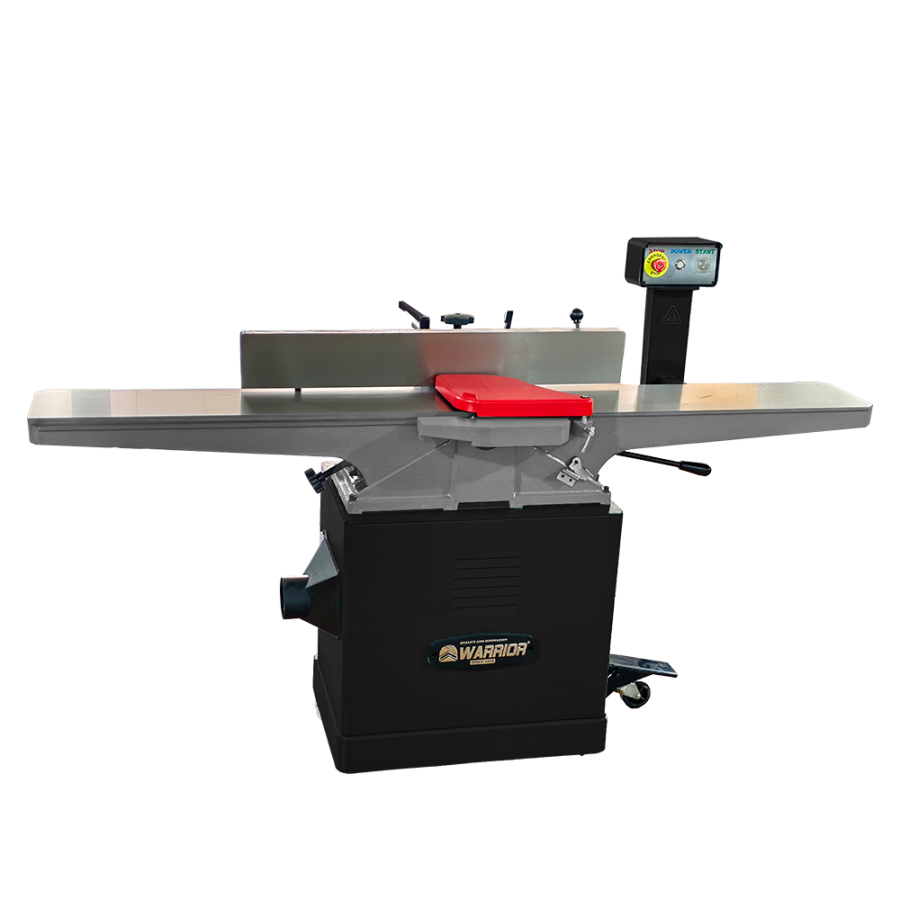

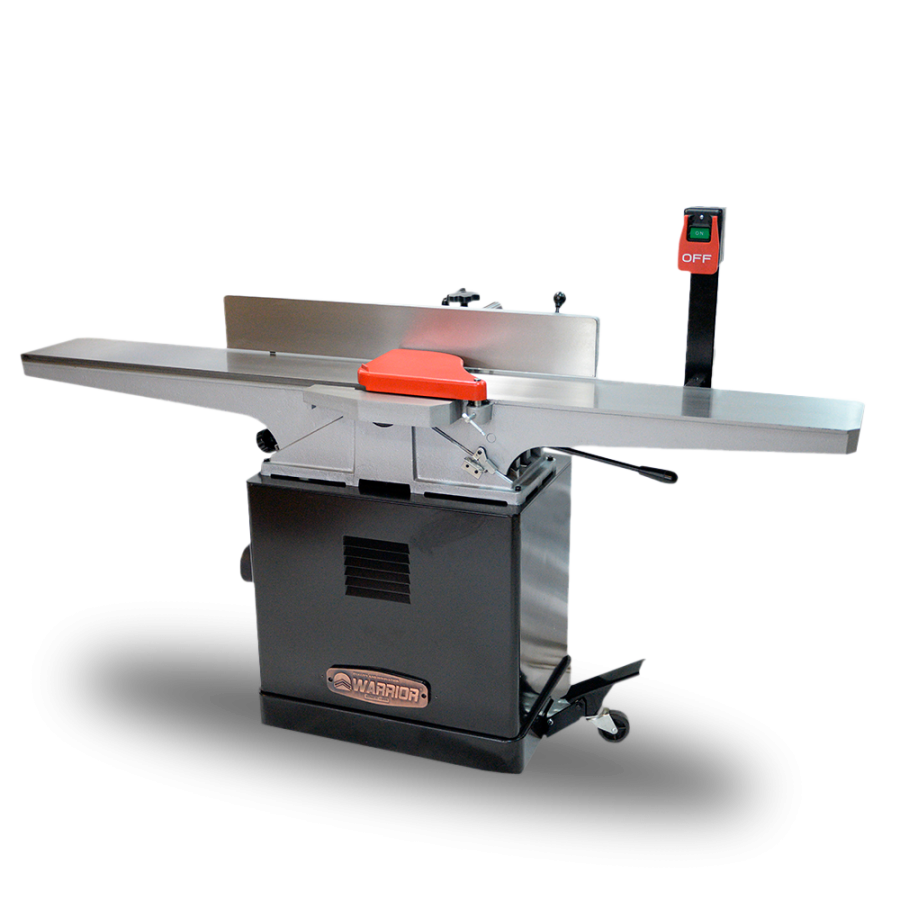

WARRIOR W0103FL 230В Фуговальный станок

Name: WARRIOR W0103FL 230В Фуговальный станок
Brand: Warrior
Availability: SoldOut
Rating: 5 (5 reviews)

Артикул: 0301010016000

по запросу

Снят с производства Аналогичные товары

Ширина стола 200 мм
Мощность двигателя 2,2 кВт

Асинхронный двигатель повышенной выходной мощности 2,2 кВт 230 В
Большие чугунные столы с прецизионной чистовой механической обработкой обеспечивают высокую точность.
Установленный по центру большой чугунный параллельный упор, с возможностью наклона от -45° до + 45°.
Усиленный четырёхножевой режущий вал обеспечивает быстрое резание при отличной чистотой обработки.
Планка для выбор...

Подробнее

Купить запчасти

Преимущества
Характеристики
Комплектация
Инструкции
Дзен
Сравнение
Запчасти
Сервис
Отзывы

5
Описание

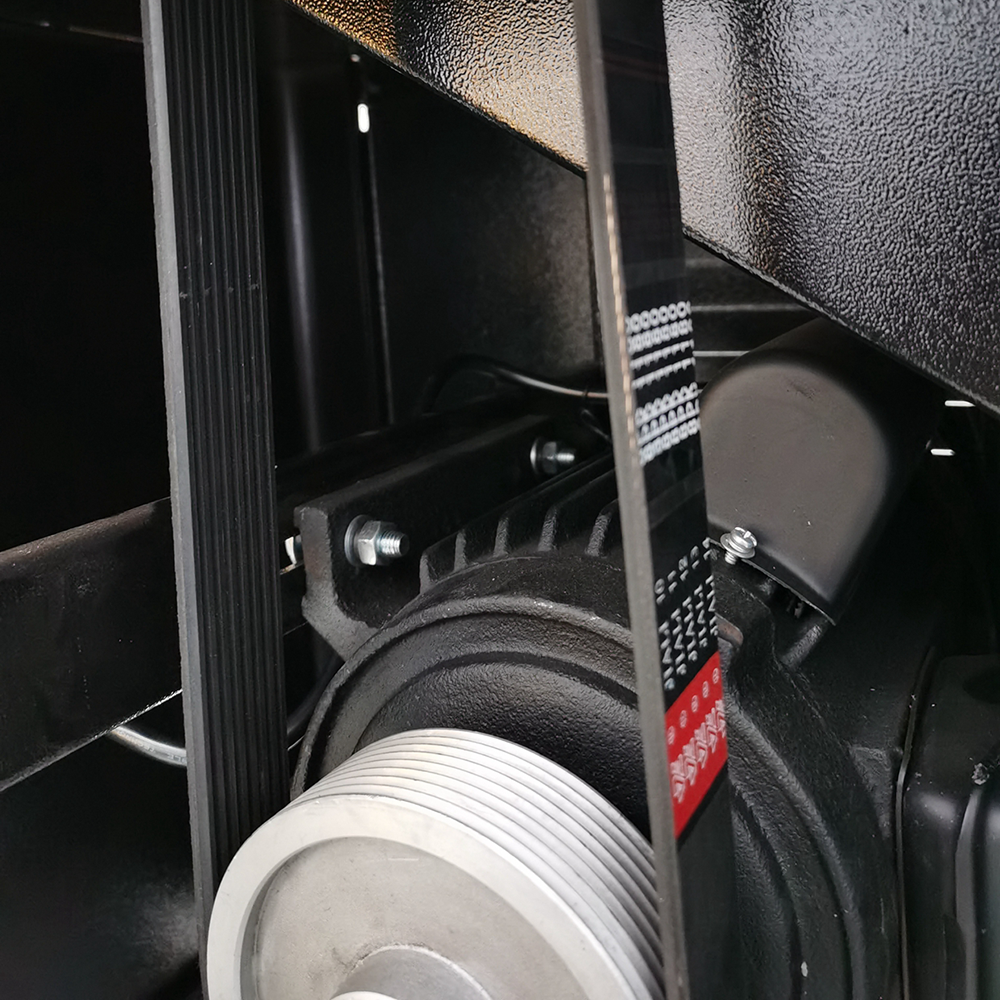

Асинхронный двигатель повышенной выходной мощности 2,2 кВт 230 В
Большие чугунные столы с прецизионной чистовой механической обработкой обеспечивают высокую точность.

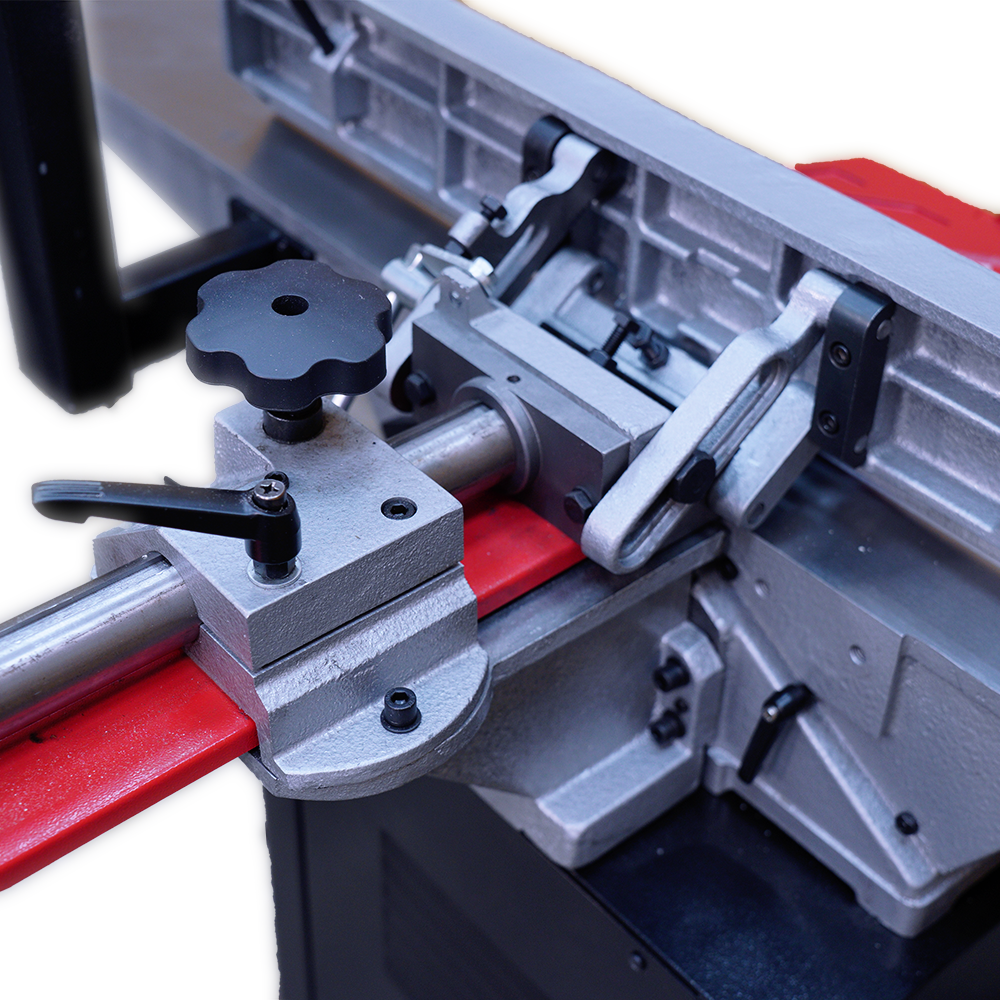

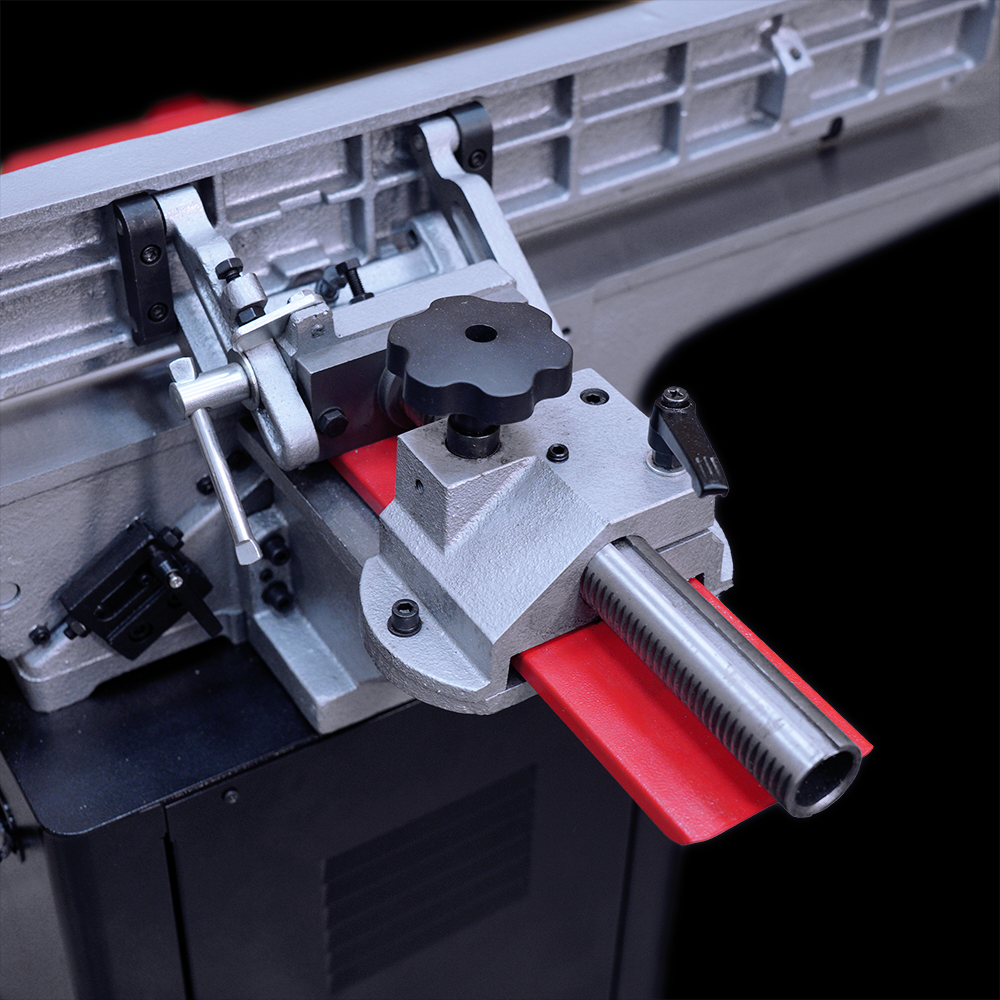

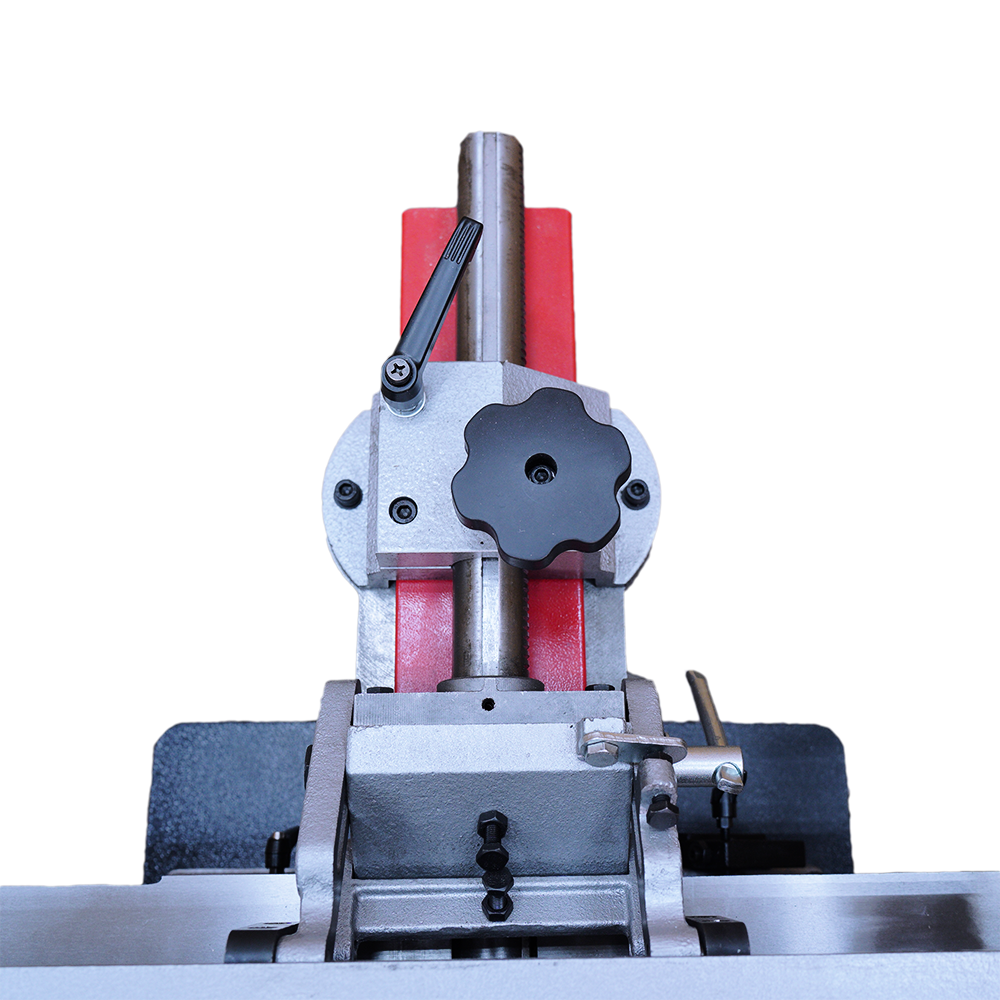

Установленный по центру большой чугунный параллельный упор, с возможностью наклона от -45° до + 45°.
Усиленный четырёхножевой режущий вал обеспечивает быстрое резание при отличной чистотой обработки.

Планка для выборки фальца встроена в стол для обеспечения универсальности.

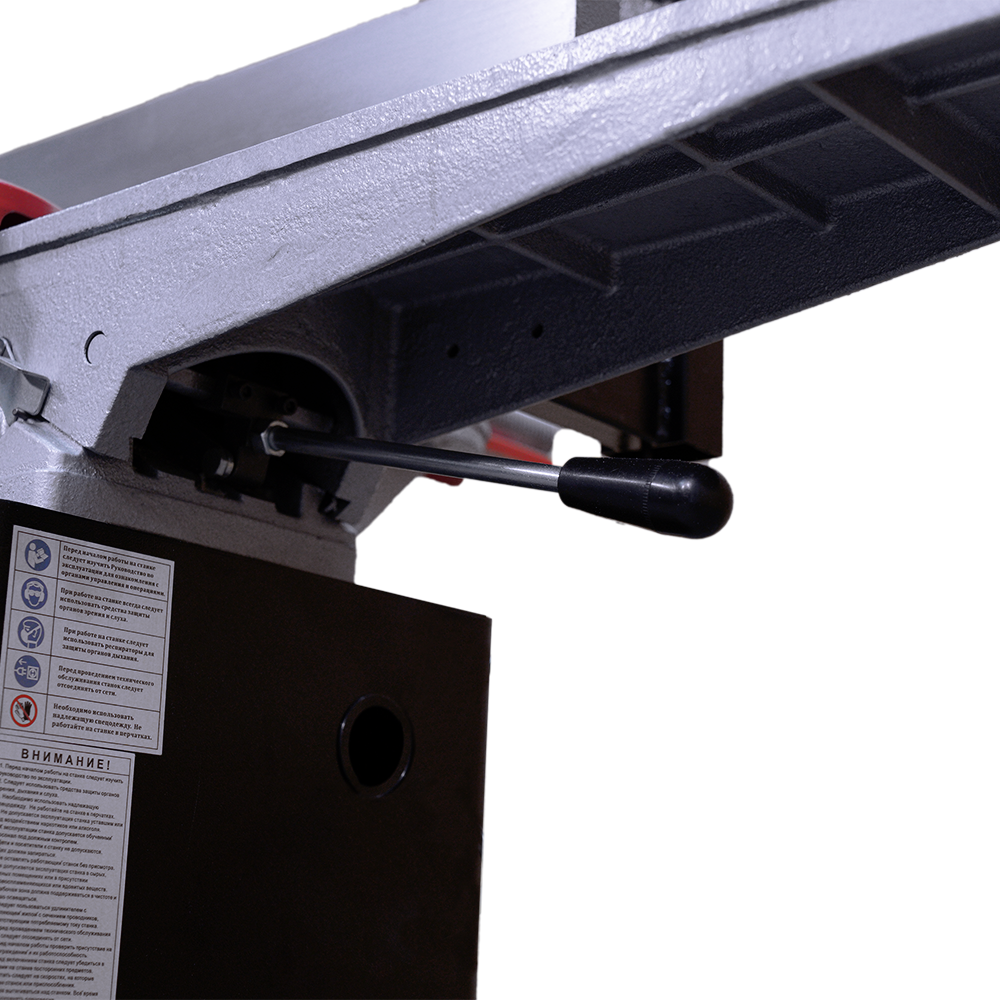

Приемный столы просто регулируется маховиком с удобной фиксирующей рукояткой. Подающий стол регулируется быстродействующим рычагом.

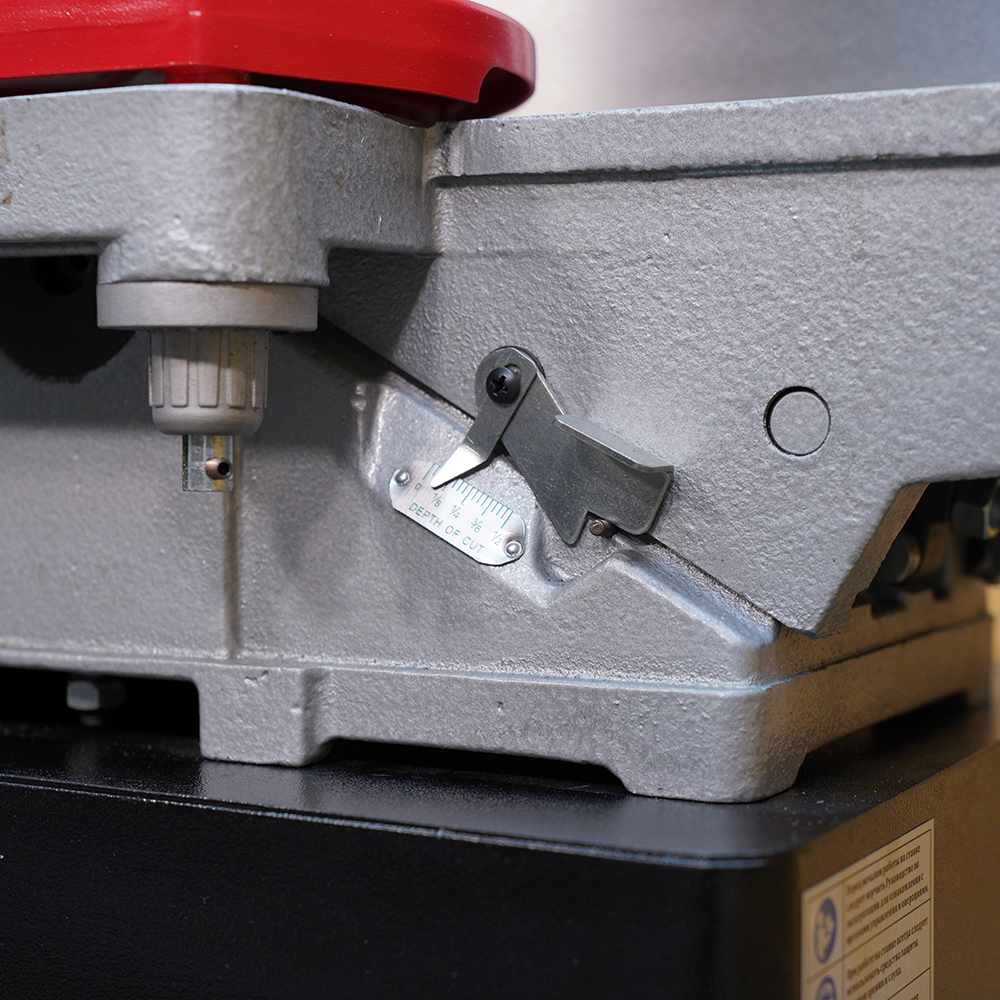

Точная и удобная в считывании шкала глубины резания с автоматическим стопором на 3 мм делает простой быструю настройку при повторяющимся фуговании.

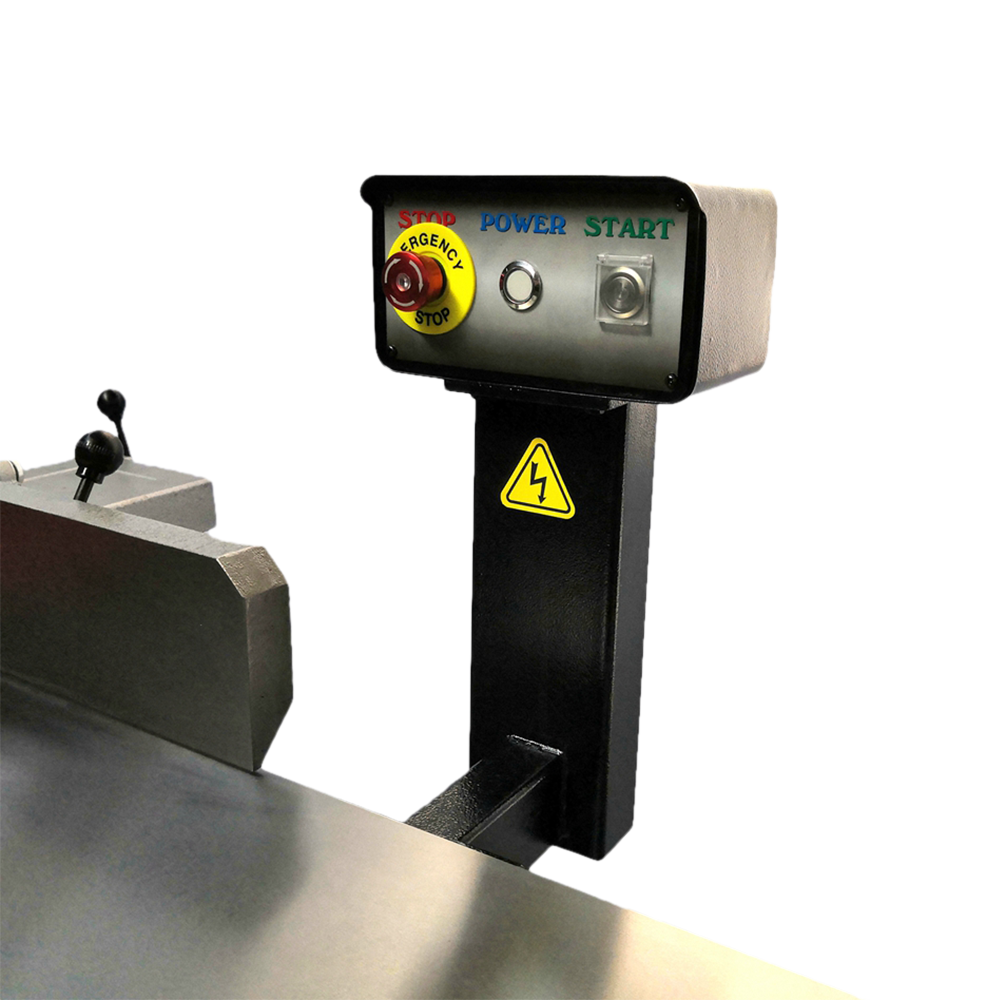

*С апреля 2025 года поставляется в комплектации с выключателем на штанге.

Мощность двигателя выходная 2,2 кВт, 230В

Мощность двигателя потребляемая (пусковой ток) 3,3 кВт (15А)

Ширина реза 203 мм

Максимальная глубина реза 3,2 мм

Максимальная выборка фальца 12,7 мм

Частота вращения режущего вала 4800 об/мин, 19200 резов в минуту

Число ножей режущего вала 4

Размер ножей 205х20х3 мм

Диаметр режущего вала 78 мм

Длина стола 1800 мм

Длина подающего стола 880 мм

Длина приемного стола 880 мм

Ширина стола 200 мм

Высота стола от пола 795 мм

Размеры параллельного упора 889 х 124 мм

Угол наклона внутрь и наружу 45°

Фиксированные углы наклона 90°, 45° внутрь и наружу

Диаметр патрука аспирации 100 мм

Размеры в упаковке (Д х Ш х В) 1850 х 450 х 300 мм (фуганок), 655 х 455 х 615 мм (станина)

Размеры станка в собранном виде (Д х Ш х В) 1850 x 845 x 1040 мм

Масса нетто / брутто 205 / 217 кг

Запасной приводной ремень
Запасной комплект строгальных ножей

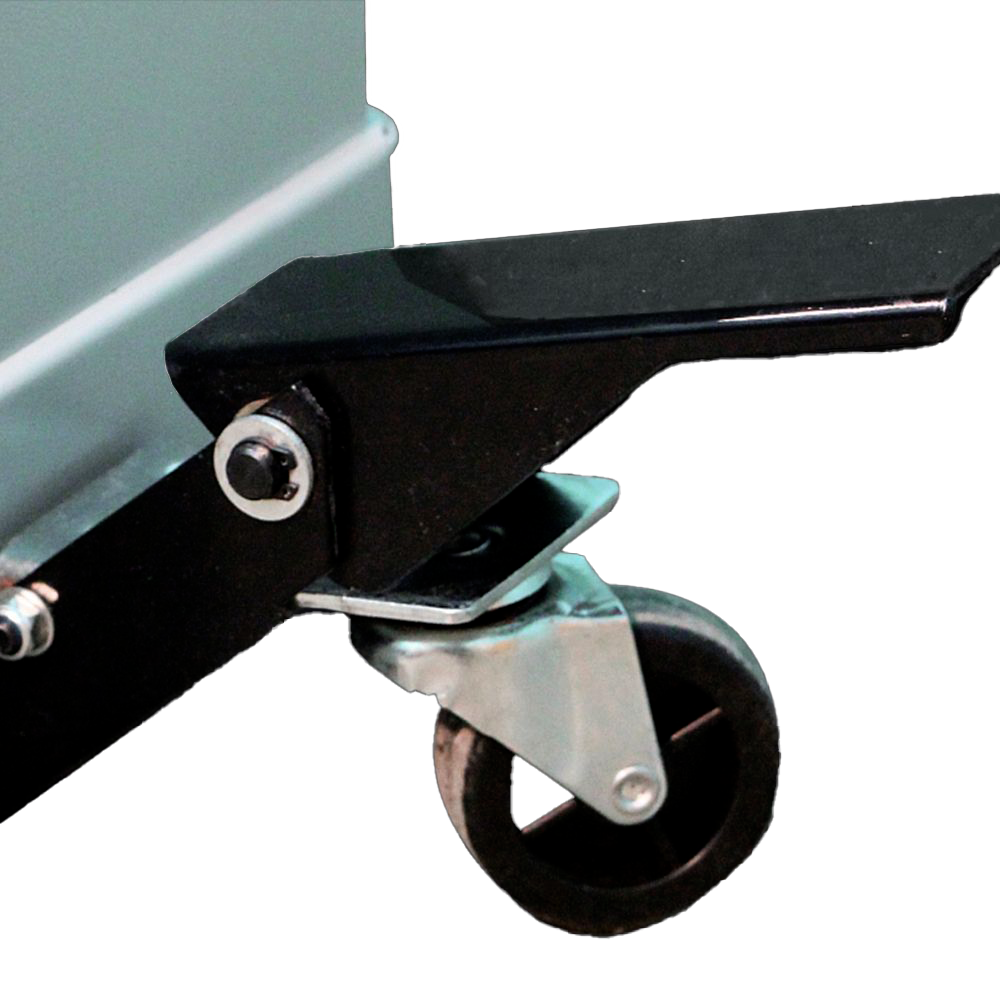

Мобильная база - корпус на колесах

Инструкция

Технический паспорт

Деталировка

Параметры заточки ножей

Установка вала Helical

Фуговальные станки Warrior. Обзор и сравнение.

Warrior W0103 FL Фуговальный станок с механизмом быстрой регулировки

Все характеристики Основные Характеристики

Картинка
Название	JIB BAS 250 Ленточнопильный станок (нет на складе)	JIB BAS 250 (без подставки) (нет на складе)	JIB BAS 312 Ленточнопильный станок Купить	Токарный станок JIB WL1018 (нет на складе)	Ленточнопильный станок JIB BS16N (нет на складе)	JIB MBS 400 400В Ленточнопильный станок (нет на складе)	Ленточнопильный станок JIB BS10 (нет на складе)	Ленточнопильный станок JIB BS12 (нет на складе)	Ленточнопильный станок JIB BS14 (нет на складе)	Ленточная пила LAGUNA 14\|12 Купить	Ленточная пила LAGUNA 14\|BX (нет на складе)	Ленточная пила LAGUNA 18\|BX (нет на складе)	Ленточнопильный станок JIB BS14A (нет на складе)	Ленточнопильный станок JIB BS18 (нет на складе)	Ленточнопильный станок JIB BS20N (нет на складе)	Круглопильный станок HARVEY HW110LGE (нет на складе)	Круглопильный станок HARVEY HW110S (нет на складе)	JIB 7255D-2 Торцовочная пила Купить	Форматно раскроечный JIB MJ12II - 3200 (нет на складе)	JIB 7255D-2E Торцовочная пила (нет на складе)	Круглопильный станок WARRIOR W0706L (нет на складе)	Шлифовальный станок JIB SD12 (нет на складе)	Фуговально-рейсмусовый станок JIB MP250QM Купить	Ленточнопильный станок HARVEY HW614E (нет на складе)	JIB WL1218B Токарный станок (нет на складе)	Токарный станок HARVEY T-40 (нет на складе)	Круглопильный станок JIB MJ10-700 (нет на складе)	Токарные станки JIB WL1218 и JIB WL1018 Купить	Токарный станок HARVEY T-50 (нет на складе)	Токарный станок HARVEY T-60 (нет на складе)	Круглопильный станок WARRIOR W0703 (нет на складе)	Круглопильный станок WARRIOR W0703F (нет на складе)	JIB WL1218VDB Токарный станок Купить	Ленточнопильный станок HARVEY HW616E (нет на складе)	JIB M320 Токарный станок (нет на складе)	JIB W0903X Токарный станок (нет на складе)	JIB W0901 Токарный станок (нет на складе)	Круглопильный станок WARRIOR W0705L Купить	Ленточнопильный станок HARVEY HW618E (нет на складе)	Фуговальный станок WARRIOR W0108 Купить	WARRIOR W0109DL Фуговальный станок (нет на складе)	WARRIOR W0109D Фуговальный станок (нет на складе)	WARRIOR W0109D HL Фуговальный станок с валом Helical (нет на складе)	WARRIOR W0106FL Фуговальный станок Купить	Фуговальный станок LAGUNA SHEARTEC II PP6 (нет на складе)	Фуговальный станок LAGUNA SHEARTEC II PP6 HL Купить	Ленточнопильный станок HARVEY C-14VS (нет на складе)	WARRIOR W0103FL 230В Фуговальный станок (нет на складе)	WARRIOR W0103FL HL 230В Фуговальный станок с валом Helical (нет на складе)	WARRIOR W0103FL 400В Фуговальный станок (нет на складе)	WARRIOR W0103FL HL 400В Фуговальный станок с валом Helical (нет на складе)	Рейсмусовый станок WARRIOR W0205 (нет на складе)	Рейсмусовый станок WARRIOR W0205 HL (нет на складе)	Фуговальный станок LAGUNA SHEARTEC II PP8 230В Купить	Фуговальный станок LAGUNA SHEARTEC II PP8 HL 230В (нет на складе)	Фуговальный станок LAGUNA SHEARTEC II PP8 400В (нет на складе)	Фуговальный станок LAGUNA SHEARTEC II PP8 HL 400В (нет на складе)	Рейсмусовый станок WARRIOR W0202 Купить	Фуговальный станок WARRIOR W0101 (нет на складе)	WARRIOR W0702L (нет на складе)	Шлифовальный станок WARRIOR W0506 Купить	Фуговальный станок WARRIOR W0100 Купить	Ленточнопильный станок HARVEY C-16VS (нет на складе)	Фрезерный станок WARRIOR W0403F (нет на складе)	Фрезерный станок WARRIOR W0401 230В (нет на складе)	Фрезерный станок LAGUNA 4 Купить	Фуговально - рейсмусовый станок WARRIOR AD30 Купить	WARRIOR W0102 230В Фуговальный станок (нет на складе)	WARRIOR W0102 HL 230В Фуговальный станок с валом Helical (нет на складе)	WARRIOR W0102 HL 400В Фуговальный станок с валом Helical (нет на складе)	WARRIOR W0102 400В Фуговальный станок (нет на складе)	JIB 25101 230B Круглопильный станок Купить	Ленточнопильный станок HARVEY C-18VS (нет на складе)	Барабанный шлифовальный станок LAGUNA SUPERMAX 19-38 (нет на складе)	Шлифовальный станок Laguna DB 12\|6 Купить	JIB 25101 400B Круглопильный станок Купить	Шлифовальный станок LAGUNA SS\|14 (нет на складе)	Осциллирующий шлифовальный станок Laguna 6\|89T (нет на складе)	Круглопильный станок HARVEY HW110WSE Купить	Устройство для вытачивания сфер JIB WL330 Купить	Автоподатчик HARVEY V-380 Купить	Автоподатчик HARVEY V-480 Купить	Автоподатчик HARVEY V-880 Купить	Барабанный шлифовальный станок LAGUNA SUPERMAX 16-32 (нет на складе)	Круглопильный санок LAGUNA F2 FUSION Купить	Пила циркулярная LAGUNA F3 FUSION Купить	Круглопильный станок WARRIOR W0705 (нет на складе)	Круглопильный станок WARRIOR W0706 (нет на складе)	Барабанный шлифовальный станок LAGUNA SUPERMAX 25-50 (нет на складе)
Цена			61 500 ₽							150 000 ₽								12 800 ₽					0 ₽					0 ₽					43 650 ₽					0 ₽		0 ₽				97 500 ₽		190 000 ₽								240 000 ₽				170 000 ₽			47 000 ₽	194 700 ₽				309 000 ₽	0 ₽					145 000 ₽			75 000 ₽	145 000 ₽			0 ₽	0 ₽	0 ₽	0 ₽	0 ₽		214 000 ₽	269 000 ₽
Номинальная потребляемая мощность	0,37 кВт, 230 В	0,37	0,55 кВт, 230 В	0,37	1,5	1,5 кВт	0,37	0,55	0,75	1,29 кВт	1,84 кВт	2,21 кВт	0,75	2,2	2,2		4	2 кВт	3,8	2 кВт	1,5	0,55	1,5		230 В/50 Гц/1 фазный/0,6 кВт		2,0				1,5	1,8	230 В/50 Гц/1 фазный/0,55 кВт		0,55 кВт	0,75 кВт	1,5 кВт	1,5		0,75	0,75 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт	1,1 кВт		2,2 кВт	2,2 кВт	2,2 кВт	2,2 кВт,	2,2 кВт	2,2 кВт	2,21 кВт	2,21 кВт			Верхний: 2,2, нижний: 1,5	3,7 кВт	1,8	0,55 кВт	3,7 кВт		1,5	2,2 кВт	2,2 кВт	2,2	2,2 кВт	2,2 кВт,	2,2 кВт	2,2 кВт	1,5 кВт		1,29 кВт	1,1 кВт	2,25 кВт	0,88 кВт	1,1 кВт		0.55				1,1 кВт	1,29 кВт	2,21 кВт	1,8 кВт	1,5 кВт	1,29 кВт
Номинальное напряжение, В	230 В		230 В			400 В				230 В	230 В	230 В						230 В		230 В					230 В								230 В		230 В	230 В	230 В				230 В	230 В	230 В	230 В	230 В	230 В		230 В	230 В	400 В	400 В	230 В	230 В	230 В	230 В			230 В	400 В		230 В	400 В			230 В	230 В		230 В	230 В	400 В	400 В	230 В		230 В	230 В	400 В	230 В	230 В						230 В	230 В	230 В	230 В	230 В	230 В
Посадочный диаметр диска																		30 мм		30 мм																																																				30 мм				30 мм									30 / 16 мм	30 / 16 мм	30 / 16 мм	30 / 16 мм
Максимальная ширина пазовальных фрез (дисков ДАДО)																	да		нет		да						нет				да	да						да																						да												20,6 мм				20,6 мм									19 мм	19 мм	22 мм	22 мм
Максимальная глубина пиления при 90°																																																																								82 мм				82 мм									80 мм	80 мм	79 мм	79 мм
Расширители стола																																																				Чугун	Чугун																			Чугун				Чугун									Чугун	Чугун	Чугун	Чугун
Мобильная база в комплекте	Нет		В комплектацию не входит и приобретается отдельно.			В комплектацию не входит и приобретается отдельно.				В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.	В комплектацию не входит и приобретается отдельно.																													Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Есть	Есть		Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Есть	Есть	Есть	Есть	Есть	Есть		Есть			Есть			Есть			Корпус на колесах	Корпус на колесах	Корпус на колесах	Корпус на колесах	Есть				Нет									Есть	Есть	Есть	Есть
Высота распиловки	120 мм		180 мм			305 мм				330 мм	330 мм	406,4 мм
Диаметр маховика	254 мм		312 мм			426 мм				361 мм	361 мм	474 мм
Тип узла поддержки	Подшипники		Подшипники			Вращающиеся твердосплавные сухари европейского типа				Керамические направляющие	Керамические направляющие	Керамические направляющие
Толщина заготовки максимальная																							200																													152 мм	152 мм					150									200							102 мм										76,2 мм					100 мм
Ширина заготовки максимальная	245 мм		305 мм			416 мм						463 мм											250																	150	255 мм	255 мм	255 мм	255 мм	153 мм	153 мм		330 мм	330 мм	330 мм	330 мм	406 мм	406 мм	203 мм	203 мм			400	320 мм			420 мм					300	305 мм	305 мм	305 мм	305 мм			965,2 мм (2 прохода)										813 мм					1270 мм
Расположение двигателя																																																				Сверху	Сверху
Число ножей режущего вала																																									3	3		3				4		4																		4			4
Режущий вал																																											Helical						Helical		Helical																		Helical	Helical
Максимальный диаметр режущего инструмента																																																																	200 мм	200 мм
Перемещение шпинделя																																																																	90 мм	100 мм
Частота вращения																																																																	3500/7000 об/мин	10000 / 8000 / 6000 / 4000 об/мин
Цифровой индикатор																																																																																				Есть
Система защиты от перегрузки (прижогов)																																																																										Есть										Есть					Есть
Расстояние между центрами																									450 мм								450 мм		510 мм	1016 мм	1067 мм
Глубина пиления при 90° x 0°																		70 x 140 мм		70 x 140 мм
Расстояние между центрами с удлинением																									1070 мм								1070 мм
Скорость шпинделя																									370/650/1000/1500/2200/3250 об/мин								500-1800 об/мин (низкий диапазон) 1000-3800 об/мин (высокий диапазон)		250-3850 об/мин	600-2200 об/мин	100-1300 об / мин (низкий диапазон); 250-3200 об / мин (высокий диапазон)
Глубина пиления при 90° x 45°																		70 x100 мм		70 x100 мм
Максимальный диаметр обработки над станиной																									305 мм								305 мм		320 мм	356 мм	400 мм
Глубина пиления при 45° x 0°																		35 x 140 мм		35 x 140 мм
Бесступенчатая регулировка оборотов																																	Есть		Есть	Есть	Есть
Глубина пиления при 45° x 45°																		35 x 100 мм		35 x 100 мм

Инструкция

Деталировка

Поменять запчасти

5 оценок

Оставить отзыв

Аркадий Кугасов

23.12.2024

Мощи хватает, берет дерево как надо. Результат гладкий получается. По ощущениям, эта модель помощнее будет. Работать комфортно.
Источник: см. ссылку
Ссылка: https://www.vseinstrumenti.ru/product/fugovalnyj-stanok-warrior-w0103fl-230b-2-2-kvt-230v-0301010016000-5795101/#reviews
Ярослав Чукерев

18.12.2024

Регулировки все плавные, без заеданий. Строгает очень чисто. Крутая вещь для столярных дел. Очень удобно и легко на нем работать. С заготовками любой ширины справляется отлично, я доволен.
Источник: см. ссылку
Ссылка: https://www.vseinstrumenti.ru/product/fugovalnyj-stanok-warrior-w0103fl-230b-2-2-kvt-230v-0301010016000-5795101/#reviews
Павел Труфанов

06.03.2024

Станок оказался просто находкой. Регулировки столов удобные, планка для выборки фальца — очень полезная функция, которая существенно расширяет возможности станка. Мощности двигателя достаточно для всех моих нужд.
Артём Тарасенко

11.02.2024

Работаю на производстве дорогой мебели. Станок не занимает много места, при этом функционален. Планка для выборки фальца уже встроена в стол, можно работать с различными материалами без дополнительной настройки.
Александр Фомин

29.10.2023

В работе уже несколько месяцев, и станок показывает себя с лучшей стороны. Четырехножевой режущий вал делает резку быстрой и чистой, что критически важно для финишной обработки.

Больше отзывов

Фуговальный станок WARRIOR W0103FL 230В – это высокомощный профессиональный инструмент для обработки древесины, оснащенный двигателем мощностью 2,2 кВт, который обеспечивает надежную и стабильную работу при подключении к сети 230 В. Станок потребляет 3,3 кВт с пусковым током 15А, что позволяет легко справляться с крупными объемами строгания даже при интенсивном использовании.

Станок поддерживает ширину реза 203 мм и максимальную глубину реза за проход 3,2 мм, что делает его идеальным для обработки различных типов древесины. Оснащен режущим валом диаметром 78 мм, который работает на частоте 4800 об/мин, обеспечивая 19200 резов в минуту для гладкой и ровной поверхности. Четыре ножа размером 205 х 20 х 3 мм эффективно справляются с задачами любой сложности, а функция выборки фальца до 12,7 мм расширяет функциональность станка.

Рабочий стол длиной 1800 мм и шириной 200 мм состоит из подающего и приемного столов длиной 880 мм каждый, что облегчает подачу и прием заготовок. Высота стола от пола составляет 795 мм, что обеспечивает удобство работы. Параллельный упор размером 889 х 124 мм фиксируется под углами 90° и 45° внутрь и наружу, позволяя выполнять угловые резы с высокой точностью.

Для поддержания чистоты на рабочем месте станок оснащен системой аспирации с патрубком диаметром 100 мм. Размеры в собранном виде составляют 1850 х 845 х 1040 мм, что позволяет удобно разместить станок в мастерской. В упаковке станок занимает две коробки: 1850 х 450 х 300 мм (для фуганка) и 655 х 455 х 615 мм (для станины), что облегчает транспортировку и установку. WARRIOR W0103FL – это надежное и высокопроизводительное решение для профессионалов, требующих высокую точность и качество обработки древесины.
